共模电感工作原理

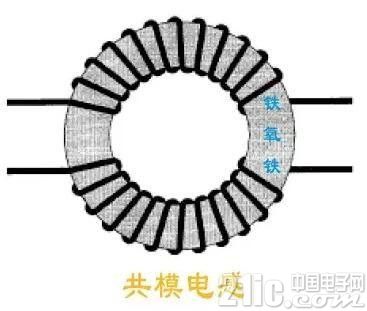

共模电感，也叫扼流圈，常用在开关电源中过滤共模的电磁干扰信号。共模电感是一个以铁氧体等为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，线圈的绕制方向相反，形成一个四端器件。

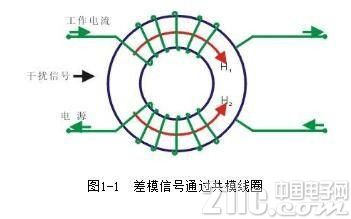

当两线圈中流过差模电流时，产生两个相互抵消的磁场H1、H2，此时工作电流主要受线圈欧姆电阻以及可以忽略不计的工作频率下小漏感的阻尼，所以差模信号可以无衰减地通过，如图1-1所示;而当流过共模电流时，磁环中的磁通相互叠加，从而具有相当大的电感量，线圈即呈现出高阻抗，产生很强的阻尼效果，达到对共模电流的抑制作用 。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。





为什么共模电感能防EMI?要弄清楚这点，我们需要从共模电感的结构开始分析。

共模电感的滤波电路，La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。





事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。

国内生产的一种小型共模电感，采用高频之杂讯抑制对策，共模扼流线圈结构，讯号不衰减，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器。。。等。

还有一种共模滤波器电感/EMI滤波器电感采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的 USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号等。

共模电感有方向吗

肯定有的，共模电感两个绕组的进出线是有方向性的。





共模电感越大越好吗

一般去30mH就可以了，太大会影响能效的。

La和Lb就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则La和C1，Lb和C2就构成两组低通滤波器，可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EMI信号传入，又可以衰减线路自身工作时产生的EMI信号，能有效地降低EMI干扰强度。





如何正确选取共模电感

由于 EMC 所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一!那么如何正确选取共模电感呢?





想要正确选取共模电感，那么首先得了解共模电感的原理。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
