开关电源14种拓扑计算公式大汇总(一)

 Buck 变换器的功率器件设计公式

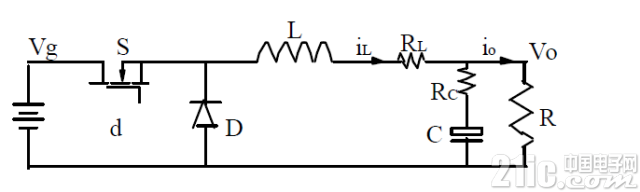

( 1)：Buck 变换器的电路图：

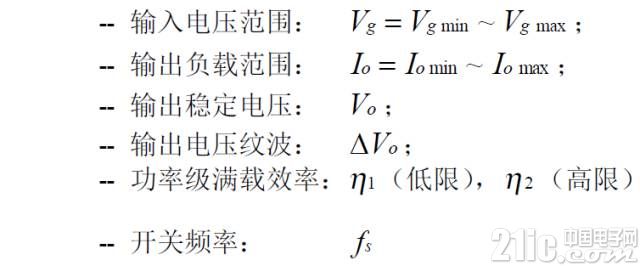

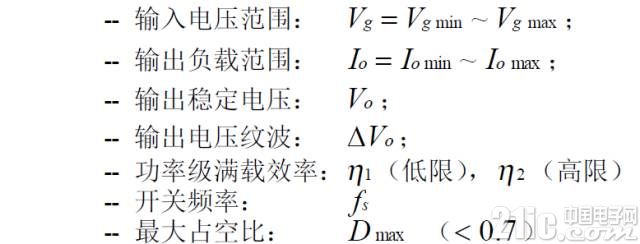

(2)：Buck 变换器的主要稳态规格：





(3)：功率器件的稳态应力：

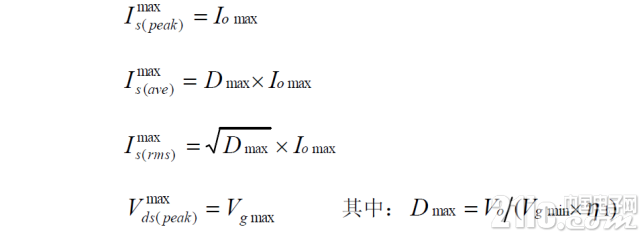

-- 有源开关 S：

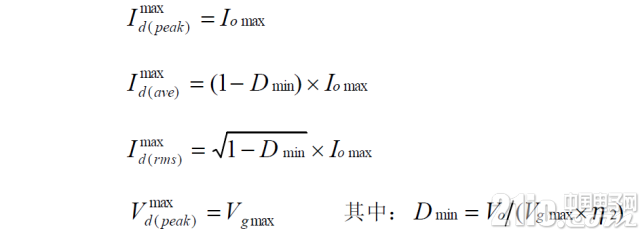

-- 无源开关 D：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

Boost 变换器的功率器件设计公式

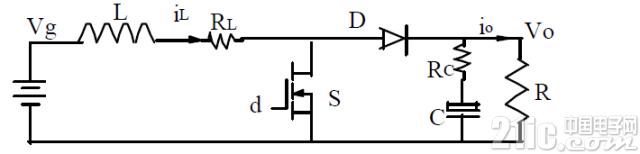

(1)：Boost 变换器的电路图：

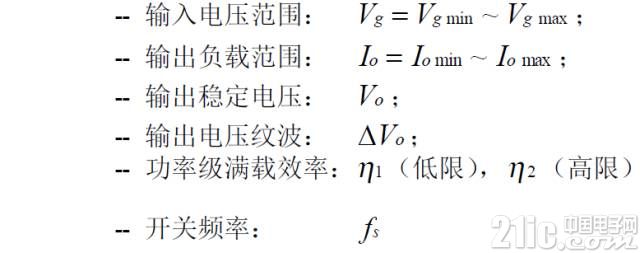

(2)：Boost 变换器的主要稳态规格：

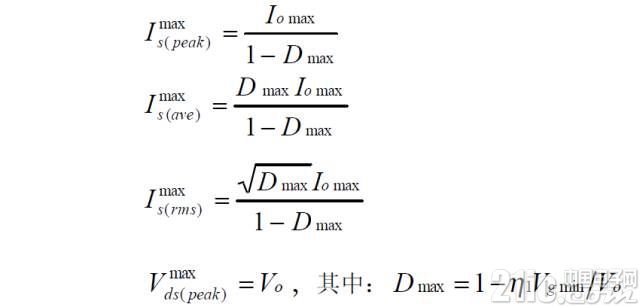

(3)：功率器件的稳态应力：

-- 有源开关 S：

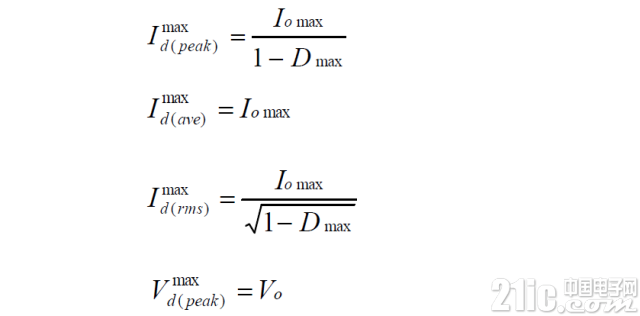

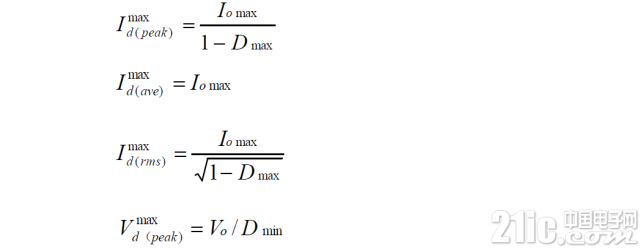

- 无源开关 D：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

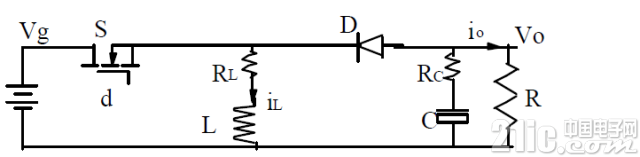

(1)：Buckboost 变换器的电路图：

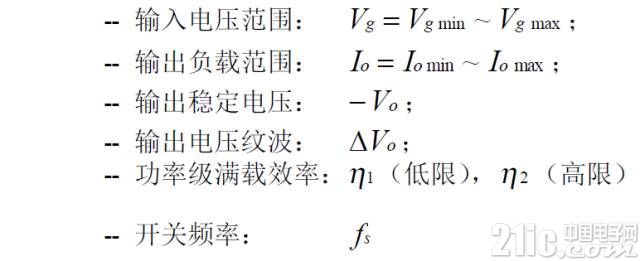

(2)：Buckboost 变换器的主要稳态规格：





(3)：功率器件的稳态应力：

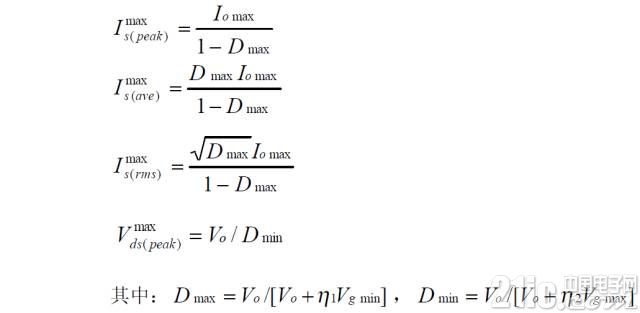

-- 有源开关 S：





-- 无源开关 D：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

三绕组去磁正激变换器的功率器件设计公式

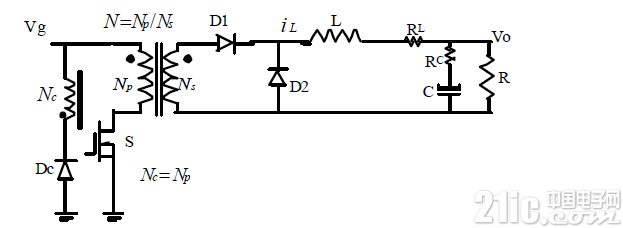

(1)：三绕组去磁正激变换器的电路图：

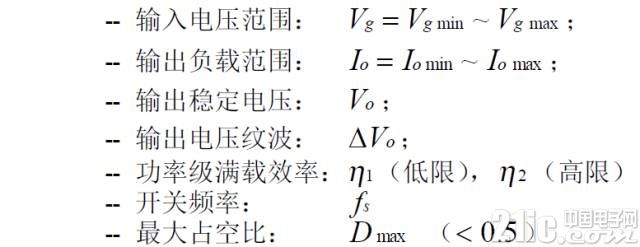

(2)：三绕组去磁正激变换器的主要稳态规格：





(3)：功率器件的稳态应力：

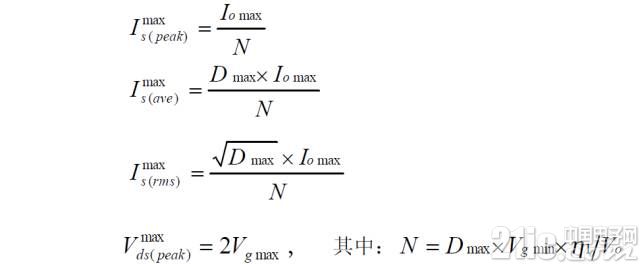

-- 有源开关 S：

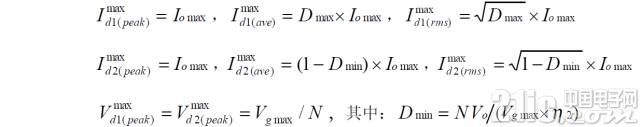

-- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

二极管去磁双正激变换器的功率器件设计公式

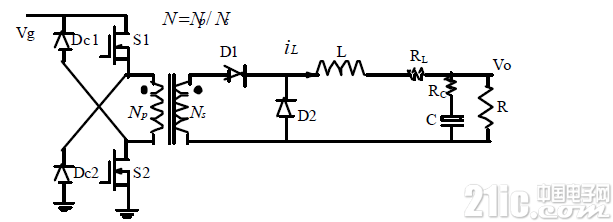

(1)：二极管去磁双正激变换器的电路图：

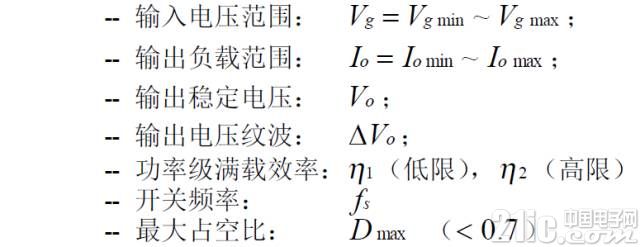

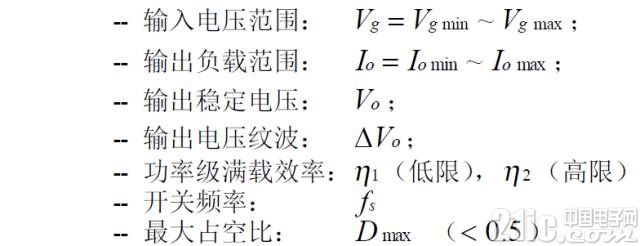

(2)：二极管去磁双正激变换器的主要稳态规格：





(3)：功率器件的稳态应力：

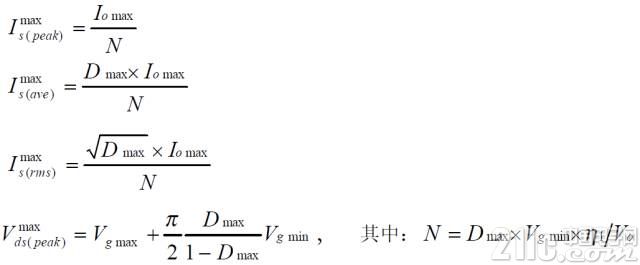

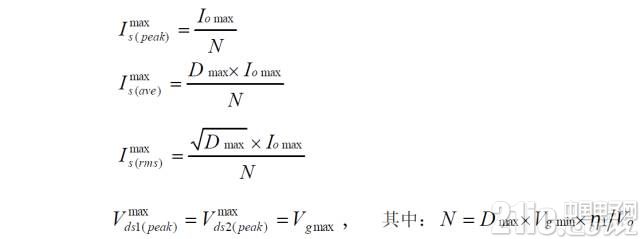

- 有源开关 S1，S2：





- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

谐准去磁正激变换器的功率器件设计公式

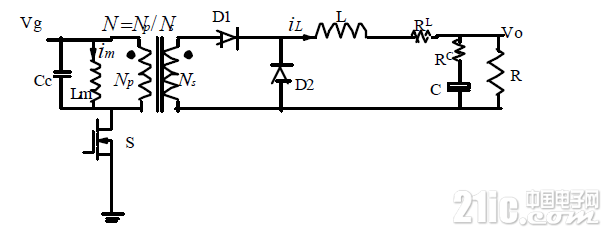

(1)：谐准去磁正激变换器的电路图：





(2)：谐准去磁正激变换器的主要稳态规格：





(3)：功率器件的稳态应力：

- 有源开关 S：

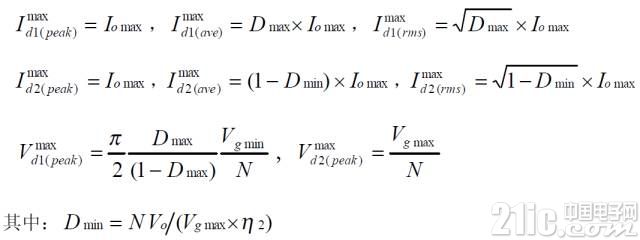

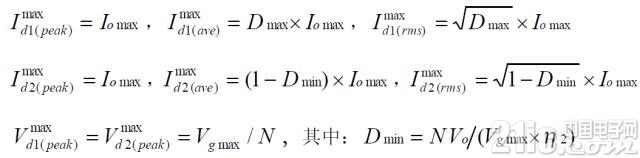

- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

有源去磁正激变换器的功率器件设计公式

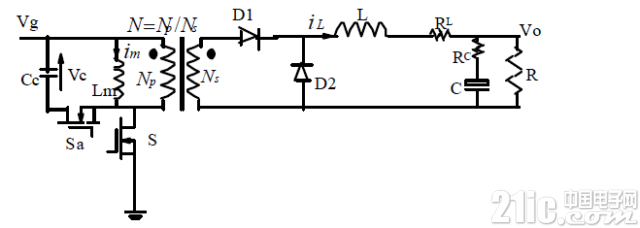

(1)：有源去磁正激变换器的电路图：





(2)：有源去磁正激变换器的主要稳态规格：
