开关电源14种拓扑计算公式大汇总(二)

 3)：功率器件的稳态应力：

-- 有源开关 S：





-- 无源开关 D1，D2：





[color=rgb(51, 51, 51) !important]上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

对称驱动半桥变换器的功率器件设计公式

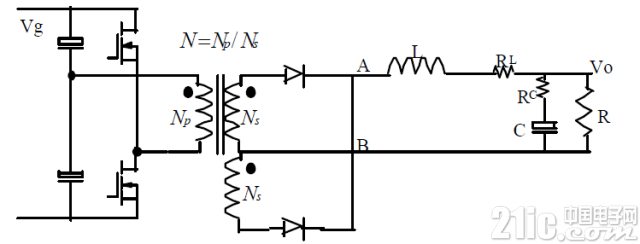

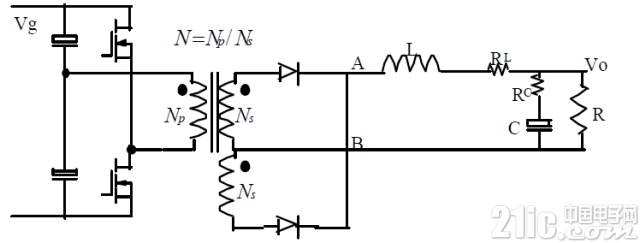

(1)：对称驱动半桥变换器的电路图：

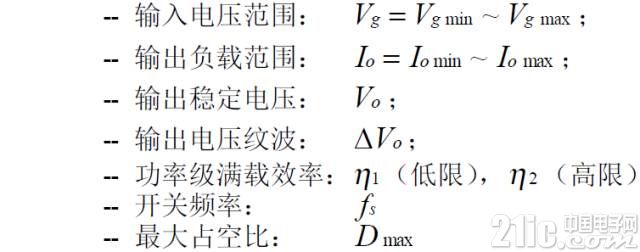

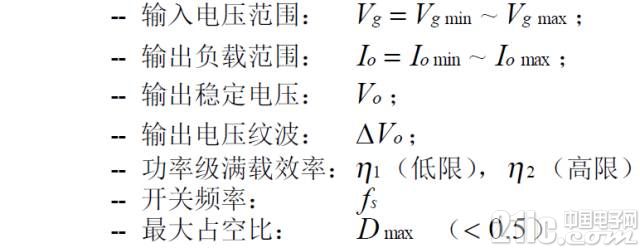

(2)：对称驱动半桥变换器的主要稳态规格：





(3)：功率器件的稳态应力：

- 有源开关 S1，S2：

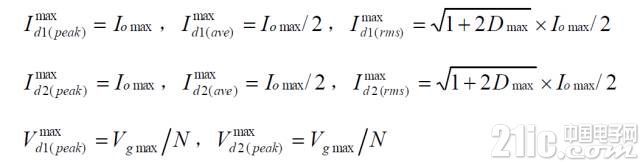

-- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

对称驱动全桥变换器的功率器件设计公式

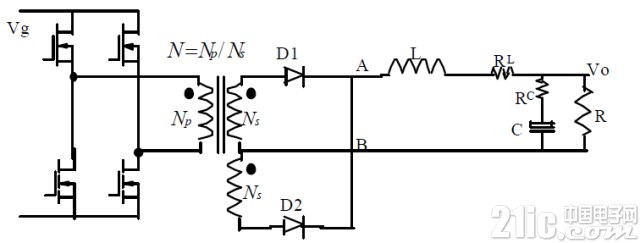

(1)：对称驱动全桥变换器的电路图：





(2)：对称驱动全桥变换器的主要稳态规格：





(3)：功率器件的稳态应力：

-- 有源开关 S1(S3)，S2(S4)：





-- 无源开关D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

对称驱动推挽变换器的功率器件设计公式

(1)：对称驱动推挽变换器的电路图：





(2)：对称驱动推挽变换器的主要稳态规格：





(3)：功率器件的稳态应力：

-- 有源开关 S1，S2：

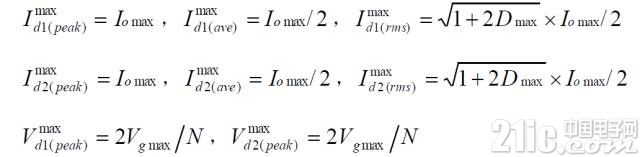

- - 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

对称驱动推挽正激变换器的功率器件设计公式

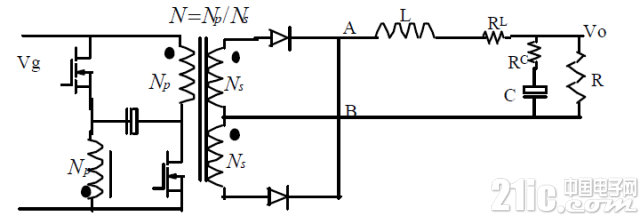

1)：对称驱动推挽正激变换器的电路图：





(2)：对称驱动推挽正激变换器的主要稳态规格：





(3)：功率器件的稳态应力：

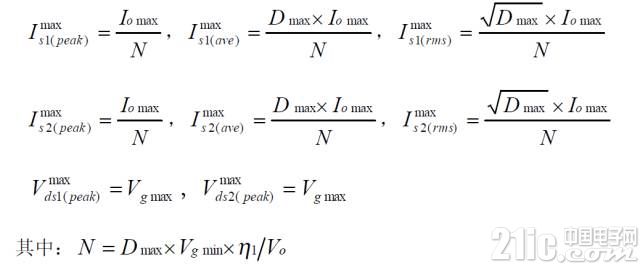

-- 有源开关 S1，S2：





-- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

不对称驱动半桥变换器的功率器件设计公式

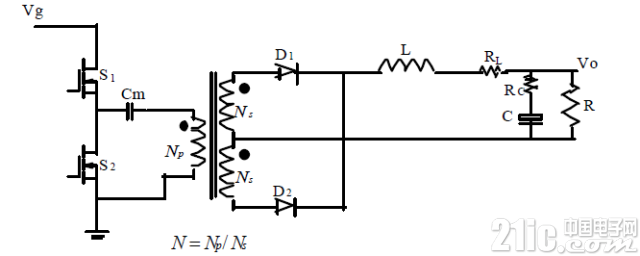

(1)：不对称驱动半桥变换器的电路图：





(2)：不对称驱动半桥变换器的主要稳态规格：





(3)：功率器件的稳态应力：

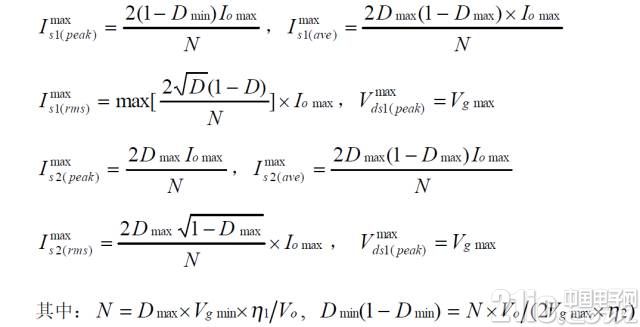

-- 有源开关 S1，S2

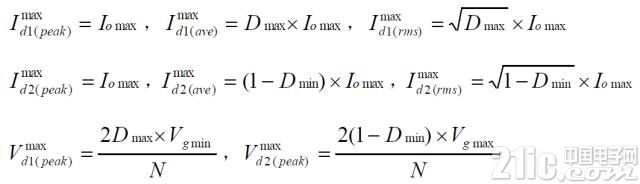

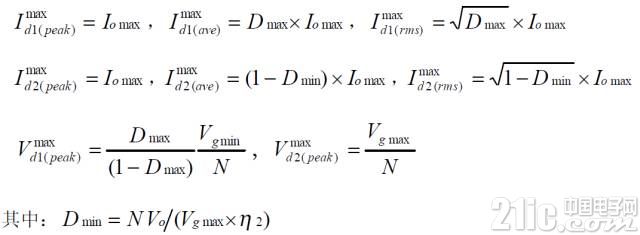

-- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

对称驱动推挽Boost 变换器的功率器件设计公式

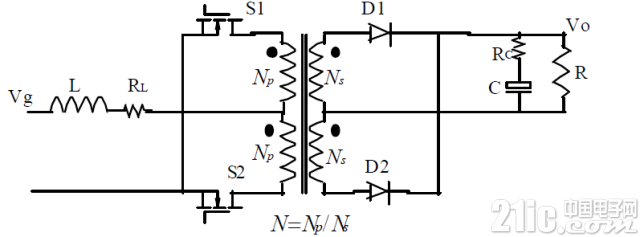

(1)：对称驱动推挽Boost 变换器的电路图：

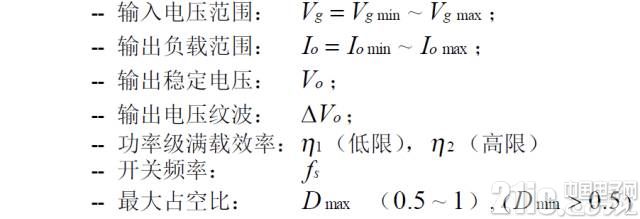

( 2)：对称驱动推挽Boost 变换器的主要稳态规格：





(3)：功率器件的稳态应力：

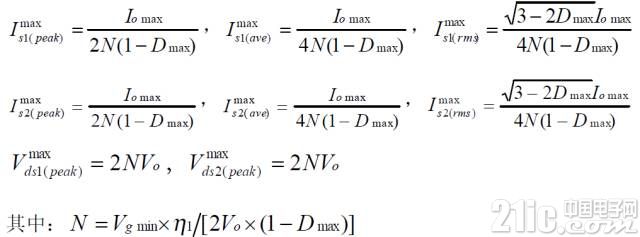

-- 有源开关 S1，S2：

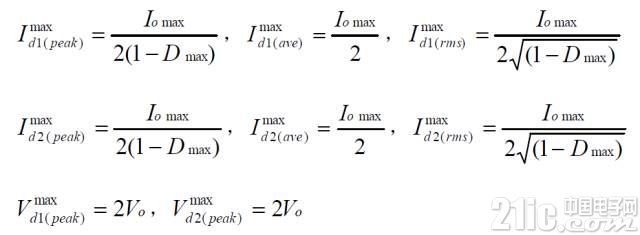

-- 无源开关 D1，D2：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容，将在以后的栏目中介绍。

反激变换器的功率器件设计公式









(3)：功率器件的稳态应力：

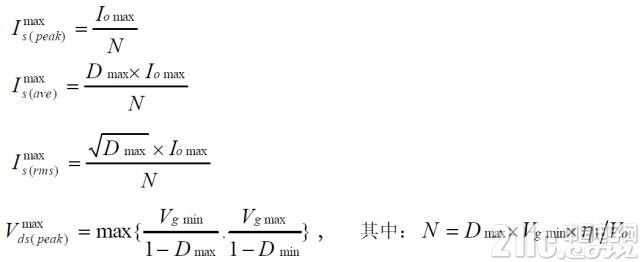

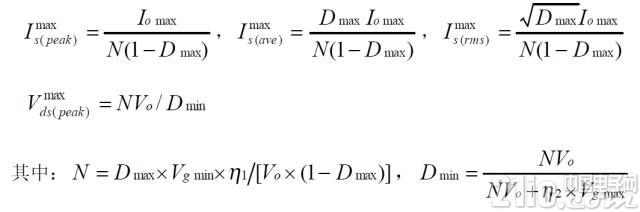

-- 有源开关 S：

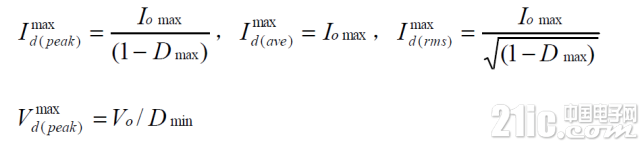

-- 无源开关 D：





上述公式是稳态工作时，功率器件上的电压、电流应力。选择功率器件时，其电压耐量可放一个合适的余量(保证最坏情况下的电压峰值不超过此值)，电流耐量则得按器件的结温降额要求决定、它与外部散热条件和器件的通态电阻、通态压降、结电容、反向恢复、结到壳的热阻等密切相关，是功率器件热设计的内容
