高频变压器绕线，你会吗？

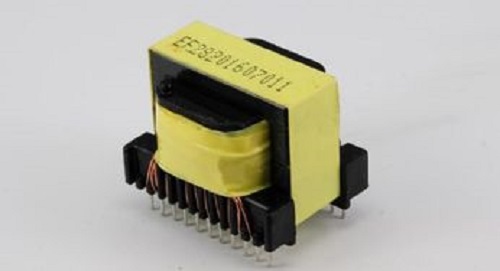

什么是高频变压器?他如何绕线?首先，有关高频变压器，相信大家都有所了解，它是在开关电源当中，一个重要的组成部分的存在，主要在高频开关电源其中当做高频开关电源的变压器来进行使用的。在其他的工作任务当中，也会被当做高频逆变电源变压器在高频逆变焊机使用。

但是关于很多人在对高频变压器绕线的时候并不规范，下面则进行对高频变压器的基本绕线方法进行讲解。

高频变压器的两种基本绕法：顺序绕法和三明治绕法。

顺序绕法

(1)一般的单输出电源，变压器分为3个绕组，初级绕组Np，次级绕组Ns，辅助电源绕组Nb，绕制的顺序是：Np--Ns--Nb。

(2)此种绕法工艺简单，易于控制磁芯的各种参数，一致性较好，绕线成本低，适用于大批量的生产，但漏感稍大，而耦合电容小，EMI比较好故适用于对漏感不敏感的小功率场合，一般功率小于30~40W的电源中普遍实用这种绕法。

三明治又分为两种绕法：初级夹次级，次级夹初级。

(1)初级夹次级的绕法(也叫初级平均绕法) ，此种绕法有量大优点 ，这样有利于初次级的耦合，减少漏感;还有利于绕线的平整度;最后一个好处是，供电绕组电压变化受次级的负载影响较小，更稳定。缺点是由于初次级有两个接触面，绕组耦合电容比较大，所以EMI又比较难过。

(2)次级夹初级的绕法(也叫次级平均绕法)，当输出是低压大电流时，一般采用此种绕法，优点是可以有效降低铜损引起的温升和减少初级耦合至变压器磁芯高频干扰。以上就是高频变压器的绕线方法，希望能给大家帮助。
