PCB四步法的方法，你会吗？

什么是PCB四步法?你知道多少?对于开关电源PCB设计还是比较复杂，没有几年的经验，不可能设计的天衣无缝。针对这一问题，小编找到一高人整理出一份秘籍，大家是不是开始期待了呢，赶紧随着小编的步伐，记得自己做笔记!

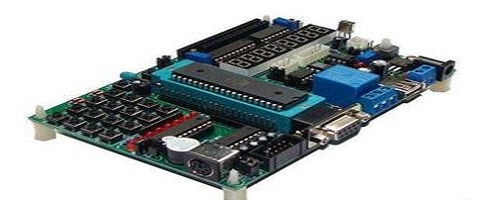

首先是要有合理的走向

如输入/输出、交流/直流、强/弱信号、高频/低频、高压/低压等。它们的走向应该是呈线形的(或分离)，不得相互交融。其目的是防止相互干扰。最好的走向是按直线，但一般不易实现，最不利的走向是环形，所幸的是可以设隔离带来改善。对于是直流，小信号，低电压PCB设计的要求可以低些。所以“合理”是相对的。

选择好接地点：接地点往往是最重要的

小小的接地点不知有多少工程技术人员对它做过多少论述，足见其重要性。一般情况下要求共点地，如：前向放大器的多条地线应汇合后再与干线地相连等等。现实中，因受各种限制很难完全办到，但应尽力遵循。这个问题在实际中是相当灵活的。每个人都有自己的一套解决方案。如能针对具体的电路板来解释就容易理解。

合理布置电源滤波/退耦电容

一般在原理图中仅画出若干电源滤波/退耦电容，但未指出它们各自应接于何处。其实这些电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。有趣的是，当电源滤波/退耦电容布置的合理时，接地点的问题就显得不那么明显。

线条线径有要求埋孔通孔大小适当

有条件做宽的线决不做细;高压及高频线应园滑，不得有尖锐的倒角，拐弯也不得采用直角。地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。焊盘或过线孔尺寸太小，或焊盘尺寸与钻孔尺寸配合不当。前者对人工钻孔不利，后者对数控钻孔不利。容易将焊盘钻成“c”形，重则钻掉焊盘。导线太细，而大面积的未布线区又没有设置敷铜，容易造成腐蚀不均匀。即当未布线区腐蚀完后，细导线很有可能腐蚀过头，或似断非断，或完全断。所以，设置敷铜的作用不仅仅是增大地线面积和抗干扰。

过孔数目焊点及线密度

有些问题在电路制作的初期是不容易被发现的，它们往往会在后期涌现出来，比如过线孔太多，沉铜工艺稍有不慎就会埋下隐患。所以，设计中应尽量减少过线孔。同向并行的线条密度太大，焊接时很容易连成一片。所以，线密度应视焊接工艺的水平来确定。焊点的距离太小，不利于人工焊接，只能以降低工效来解决焊接质量。否则将留下隐患。所以，焊点的最小距离的确定应综合考虑焊接人员的素质和工效。

总结：通过学习希望能帮助到，想学PCB设计的工程师们，在日后的时间里，你也会成为专家级别的工程师。以上就是PCB四步法，希望能给大家帮助。
