好奇，看下德国产SDR电台PCB设计的怎么样！

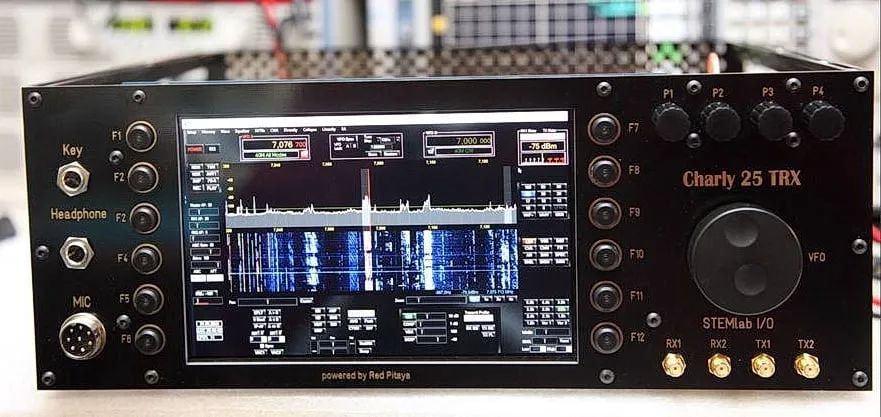

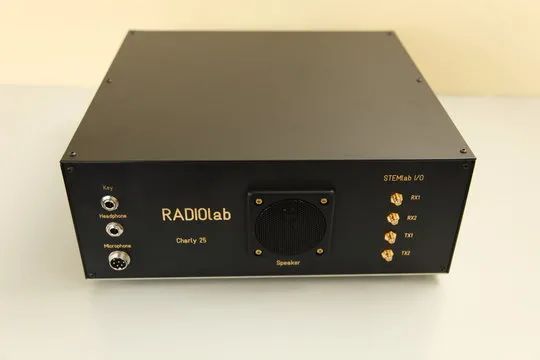

最新的最终版短波（160m – 6m）Charly25 SDR收发器前面板。

使用STEMlab 14/16作为SDR内核构建SDR收发器的组件

• 设置收发器的附件（连接器，电缆等）
• 具有扩展功能的合适软件（包括用于干扰抑制的自动分集功能）
• 预先配置的Radio lab收发器套件（设备已经过功能测试），根据要求，当前有8种不同版本
• 根据要求，我们可以集成现有的装配体（STEMlab，C25 CODEC），因此没有额外的成本

  　

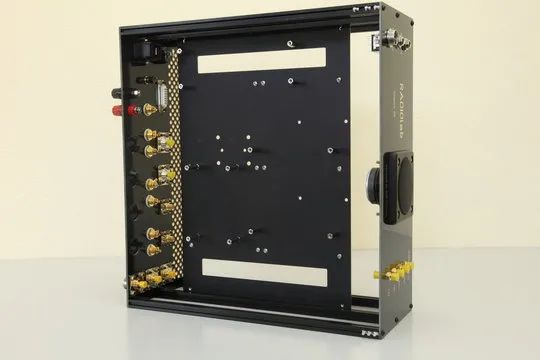

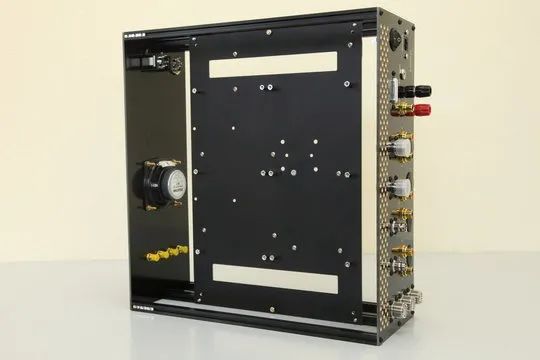

新产品RADIOlab底盘套件/完整外壳已由我们修改

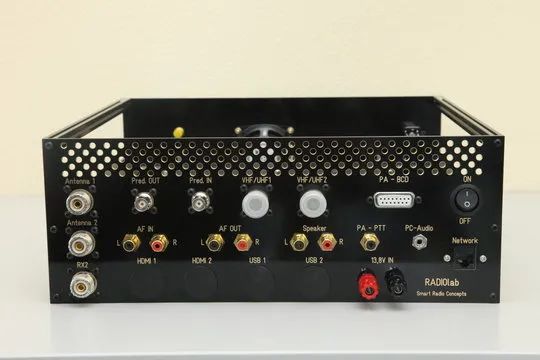

• 改进的后板，带有2xHDMI和2x USB插槽的开口和标签（用于安装Core I3 PC）

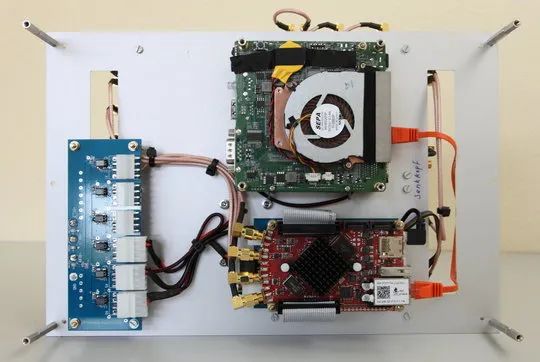

• 内部安装板现在具有用于Core I3 PC的紧固件

• 前后壁完全装有所有插座，扬声器等。（专门为我们制造的HDMI和USB电缆必须单独订购，机箱附带盲孔插头）

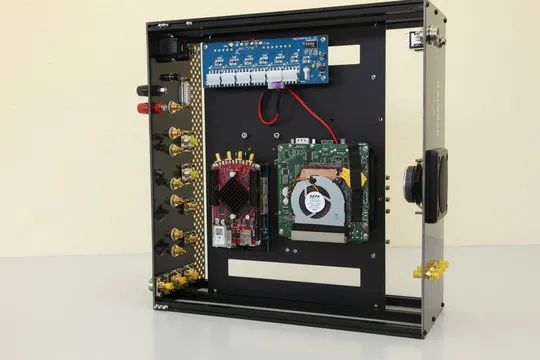

• 底盘已经组装了以下垫片：C25 CODEC，Red Pitaya / STEMlab，C25配电板，C25主板

• 包括带孔的基板和粉末涂层的盖板（天然铝基板，盖板铝黑粉涂层）

• 模块的安装时间约为30分钟。

• 新的后面板与以前提供的设备和机箱兼容

• 价格保持不变

　

新CODEC已由我们修改



• 现在通过2条带状电缆（每个16针）进行接线

• 电缆连接到前面板

• 电缆连接到后板

• 因此，Radio lab的接线更加轻松快捷

• 从9月初开始提供新的编解码器（编解码器正在生产中）

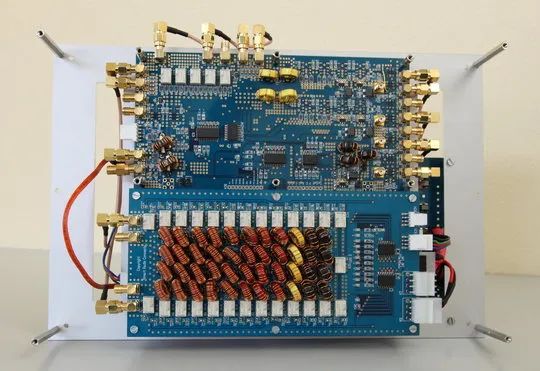

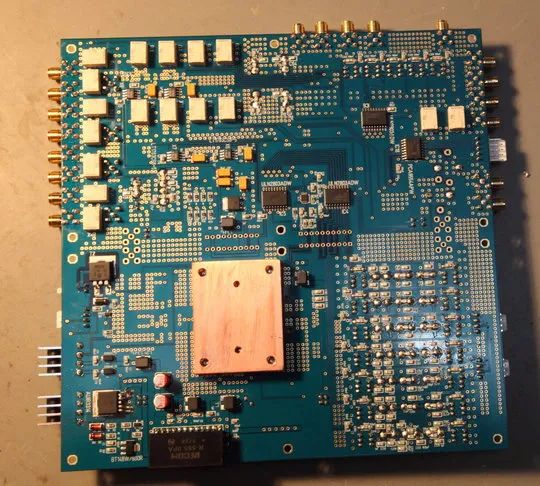

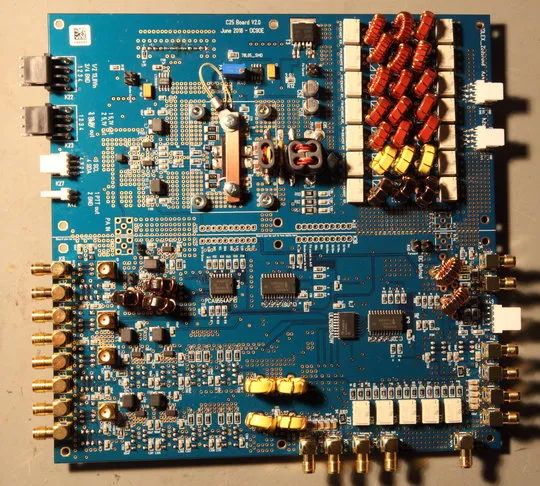

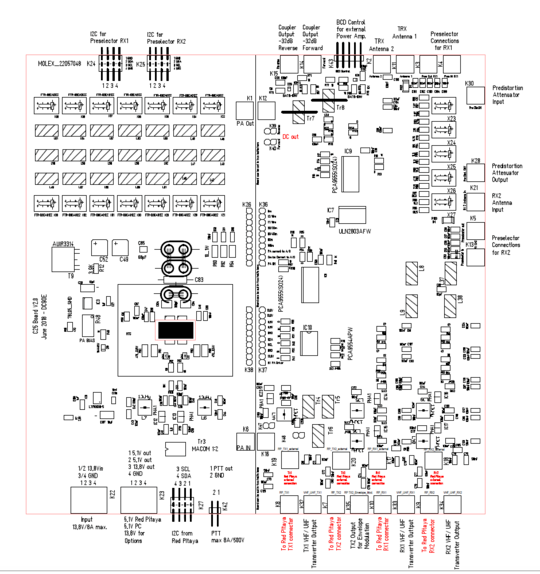

Charly25主板

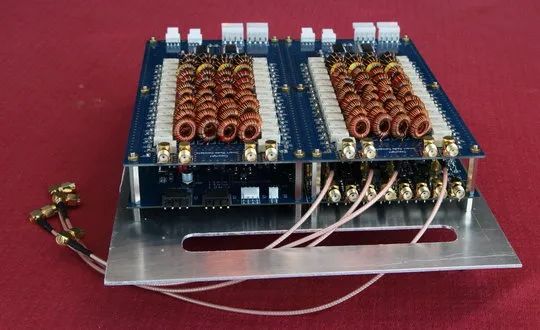

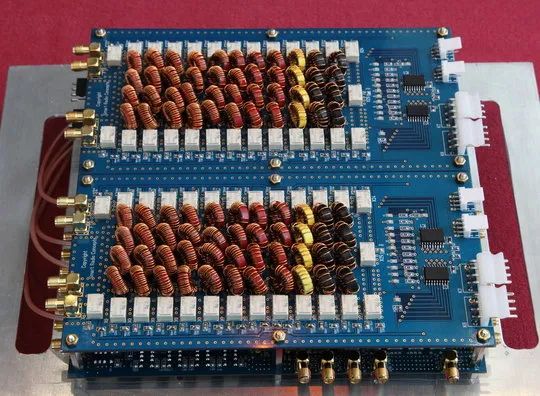

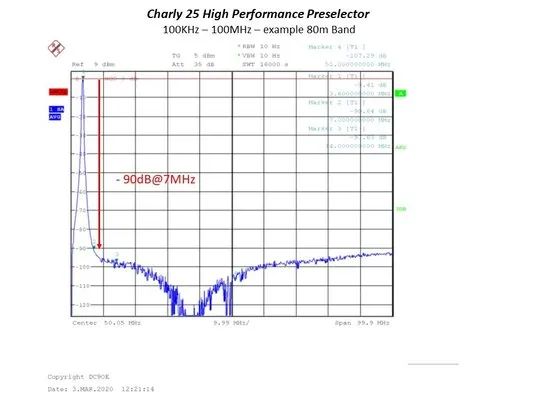

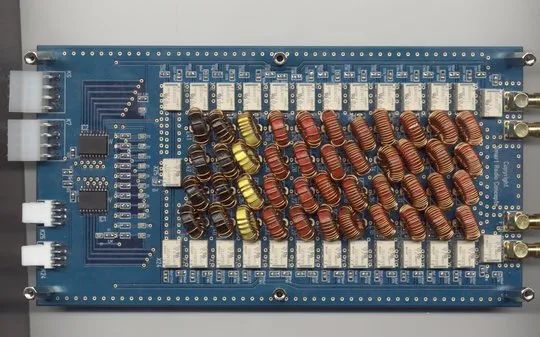

Charly 25预选器总成，带有SMD部分总成

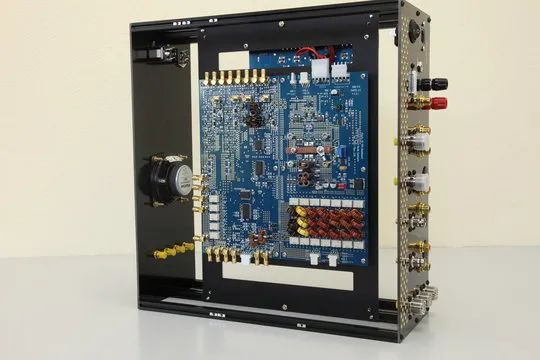

Charly 25机箱

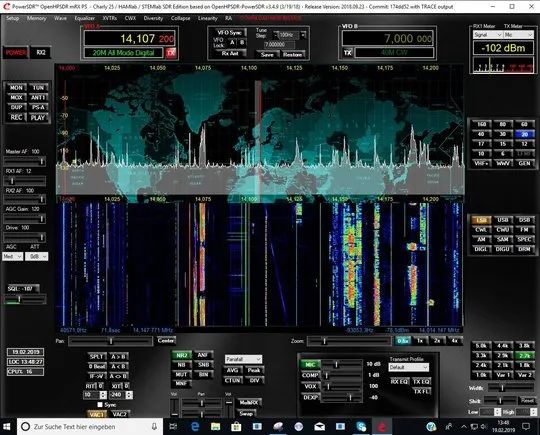

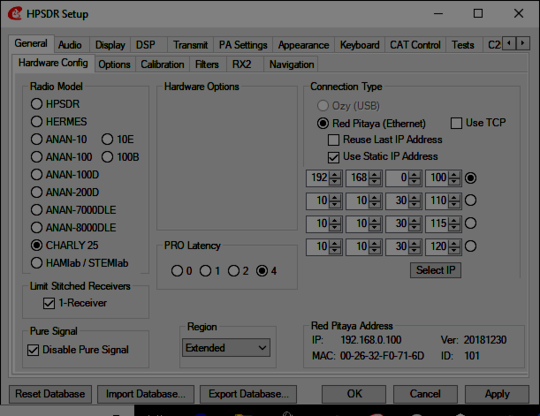

SDR用户前端-Charly 25组件的软件

这款自行开发的SDR设备及其所有套件将从2020年第四季度开始在网上商店提供，网址为https://smartradioconcepts.com/
