电源技巧：如何在隔离式电源中测量频率响应

您在补偿隔离式电源的反馈回路时是不是感到无从下手呢?在您进行测量时，回路的断开位置将直接影响到这项工作的难度。

在选择TL431电路周围的补偿组件时，在一个特定的位置断开回路十分关键。我们可以选择在两个位置断开回路。

大多数工程师喜欢在图1显示的反馈电阻分压器的位置上断开回路。毕竟，我们在非隔离式降压电路中是这么做的。当我们在这款隔离式电源中也进行同样操作的话，内部回路会变成发电厂设备的一部分，并且使得方程式和设计过程变得复杂。当我们在分压器上断开回路时，我们必须：

检查内部开回路的稳定性。

然后，我们必须查看这个内部回路的闭环响应。闭合内部回路是发电厂设备，它由外部回路控制。

通过选择外部回路内的TL431周围的补偿组件来确保稳定性。

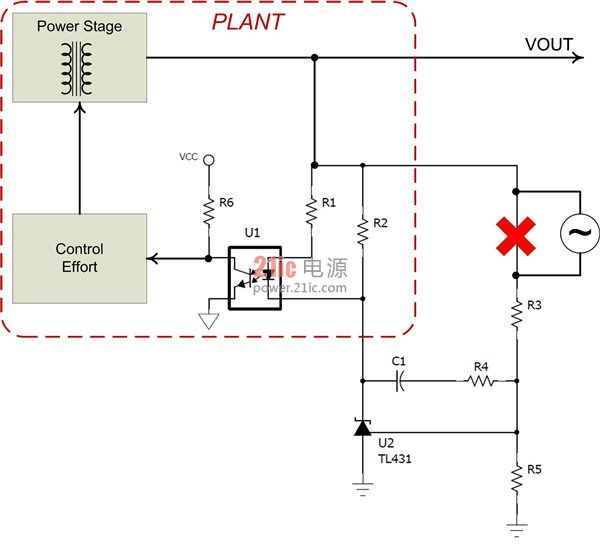

图1.在反馈分压器的位置上断开回路会使测量过程复杂化。

按照图2中所示的方式断开回路，我们可以通过一个简单的步骤稳定电源。现在，发电厂设备被定义为光耦合器的输出到电源输出的转换函数，而两个回路被包含在补偿中，而非发电厂设备中。这使得我们能够使用电源技巧：补偿隔离式电源中说明的简单方程式，以快速选择TL431周围的补偿组件。

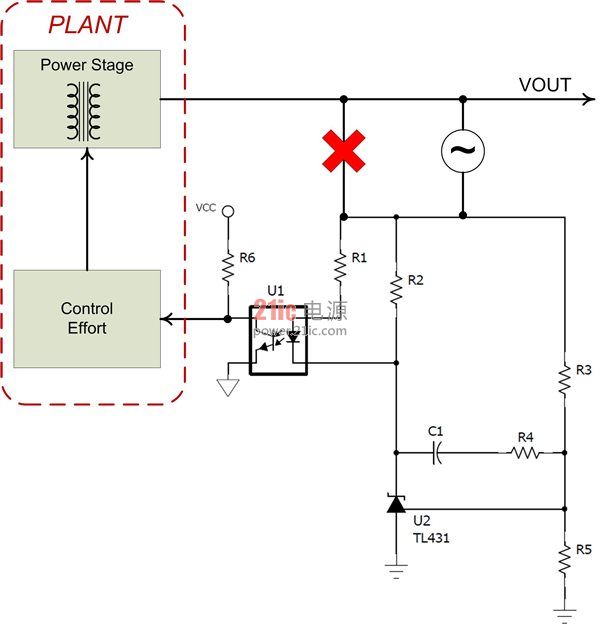

图2.在输出和整个TL431电路之间断开回路可简化测量过程。

经常情况下，电路中会包含一个50欧姆电阻器，其唯一用途就是在测量回路的同时提供一个插入干扰的位置。当被放置在图2标出的位置上时，这个电阻器的阻抗将影响电源的性能。光耦合器电流必定会流经这个电阻器，并会导致一个稳压误差。如果你将一个电阻器放在这个位置，那么必须使用0欧姆电阻器。在执行回路测量时，可临时放置一个50欧姆电阻器来插入干扰。之后，必须替换掉0欧姆电阻器。

在我们的参考设计Power Lab库中有大量的隔离式电源。这里有一些示例，其中包含一个0欧姆占位电阻器，用来测量图2中所示位置上的反馈回路：

PMP9203 –定频运行的通用AC输入5V/2A USB适配器参考设计

PMP9204 –具有DCM/谷值开关和光反馈的通用AC输入5V/2A USB适配器参考设计

PMP9720 – 48V-60Vdc输入，12V/150W 有源钳位正向 - 参考设计
