两级式开关电源适配器方案研发之DC-DC极设计

 在上一篇文章中，我们分享了一种两级式开关电源适配器的PFC极设计方案，并对其设计原理进行了详细介绍。接下来，我们将会继续就这一笔记本电脑适用的开关电源适配器设计进行简析，并针对其DC-DC极的设计原理和设计思路展开详细介绍，下面就让我们一起来看看吧。

在了解了这一开关电源适配器的PFC级工作原理和电路设计情况之后，接下来我们需要完成的是DC-DC级的设计工作。本方案所设计的双极式电源适配器采用反激式DC-DC变换器，其变压器的损耗较大、温升高，而体积也比较大。为了达到最佳优化目标，我们选择采用两路反激变换器交错并联的方案，这样每个变压器只传输60W的功率，输入电流的有效值小，可有效解决上述问题。为保障效率，我们采用电流断续工作模式，消除输出整流管反向恢复引起的电压尖峰。下图中，图1是交错并联反激变换器的主要波形，输入电流与输出电流均倍频，纹波大大减小，输出的滤波电容可大大减小。





图1 反激变换器交错并联变换器主要波形

在这一笔记本电脑开关电源适配器的方案设计中，为了进一步提高电源适配器的转化效率，减少能耗损失，我们所设计的这一DC-DC级的反激变换器采用具有能量恢复的电流型同步整流技术。

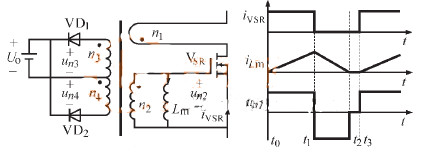

图2 电流型自驱动同步整流与主要波形

上图中，图2给出了的是具有能量恢复的电流型自驱动同步整流电路的原理图及其主要波形图。从图2所给出的电流型自驱动同步整流电路图中我们可以看到，当同步整流管SR有电流流过时，电流从绕组n1的同名端流进，从绕组n3的同名端流出，此时D1导通，有公式Vn3=Vo，Vn2=n2*Vo/n3，使SR开通。而当流过SR的电流为零时，电流互感器磁恢复，磁化电流iLm从绕组n4的同名端流进，此时D1关断，D2导通。此时有公式vn4=-Vo，其中vn2=-n2*Vo/n4，则SR关断。当电流互感器磁恢复完成时，D1、D2均关断，Vn2=0，SR仍然关断。
