临界反激功率电源中占空比与频率的区别推导

RCC是一种非定频的电路设计方式，其含义是震荡阻塞变换器，是一种工作于临界模式的反激式电路。这种设计方式在很多场合中都有应用，其中应用较多的就是小功率电源领域。在接触与RCC有关的知识时，很多人都搞不清占空比D与频率f之间的关系，本文就将对这其中的关系进行推导，帮助大家理解。

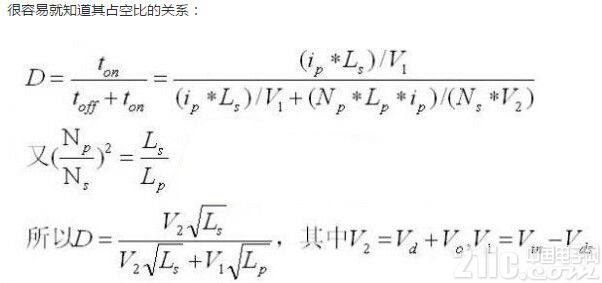

熟悉开关电源知识的朋友想必对于妙伏秒平衡的原理了如指掌，因此本文就不再进行赘述，直接对公式进行引用，对原边进行激磁分析，得出：

占空比只与输入电压存在关系，与输出电流无关系;在低压的情况下，开关电源的占空比最大，高压的情况下，开关电源的占空比最小;

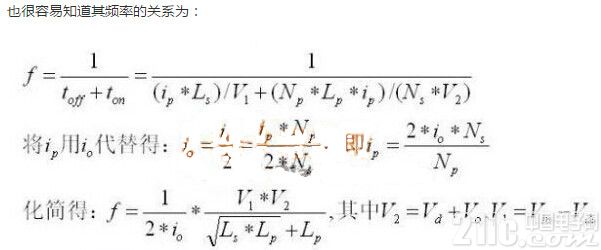

此外，小功率电源频率f与输入电压和输出电流都有关系，并且在低压满载的情况下，开关电源的频率最低，在高压轻空载的情况下，开关的频率最高。

通过本文的介绍，相信大家已经对RCC反激功率电源中的占空比与D频率f的关系有了一定的了解。由于RCC是不定频的，其与PWM存在着较大的区别，这点也是设计者需要格外注意的。希望大家在阅读过本文之后能够有所收获。
