11个电路原理图+实物接线图！

对于电力作业人员而言，看懂电路图是基本的技能，熟练的掌握常见的基础电路图也是电工入门的基础，可以很肯定的说：电路图是电工的基础课程，如果简单的电路都看不懂的话，怎么能深入的学习电工技术。

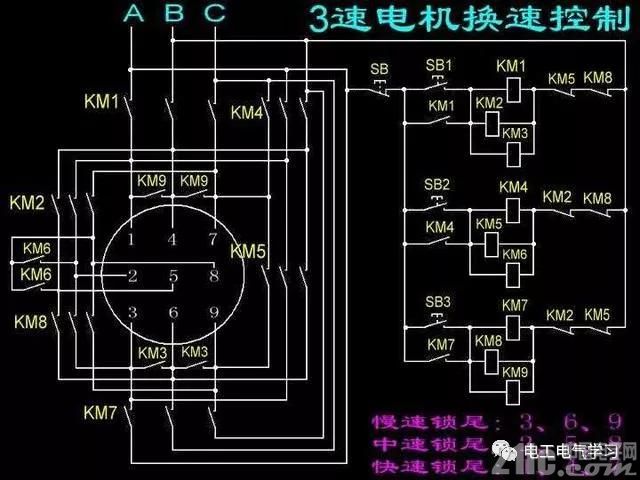

1，电机的三速控制。

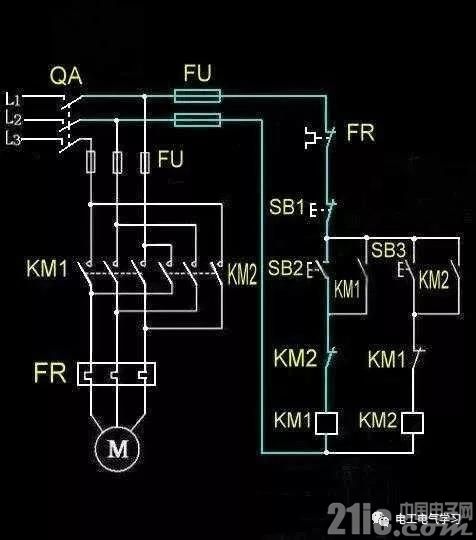

2，三相电动机正反转控制电路。

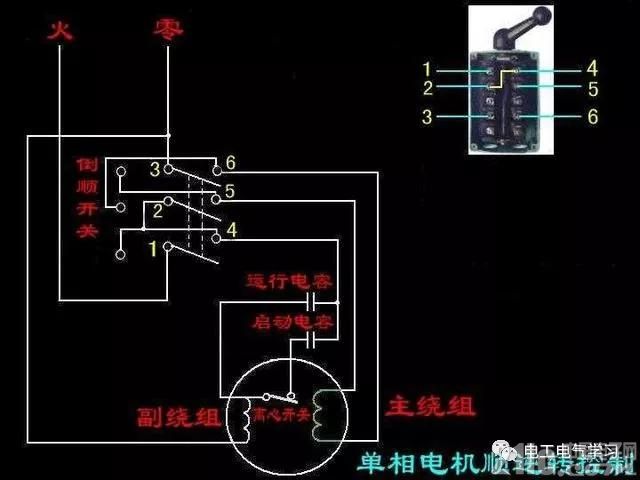

3，单相电动机顺逆控制电路(两个电容)。

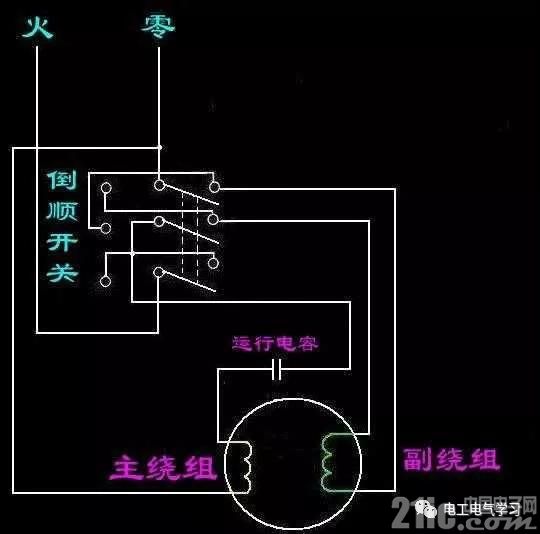

4，单相电机正反转(一个电容)。

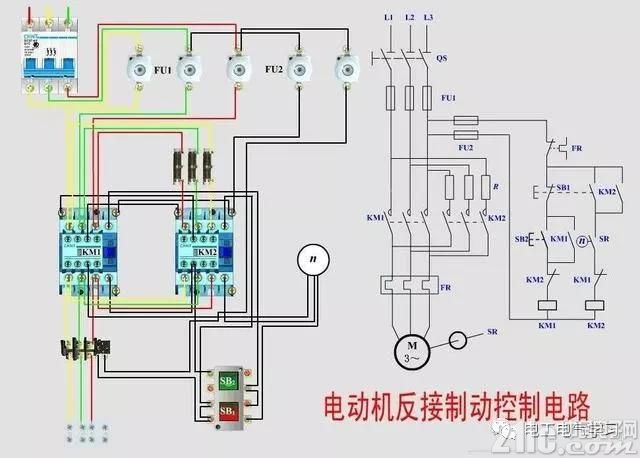

5，电机反接制动控制电路。

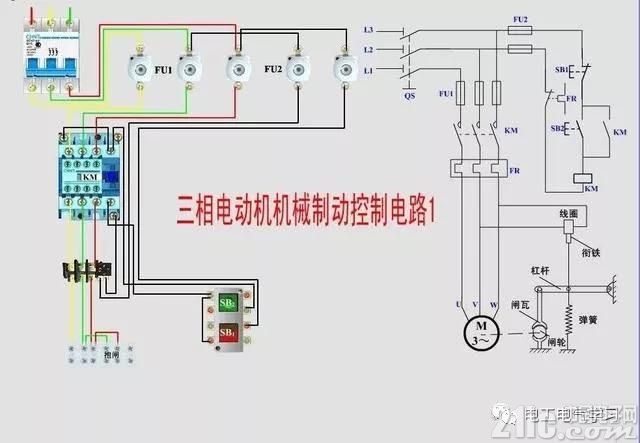

6，电动机机械制动控制电路。





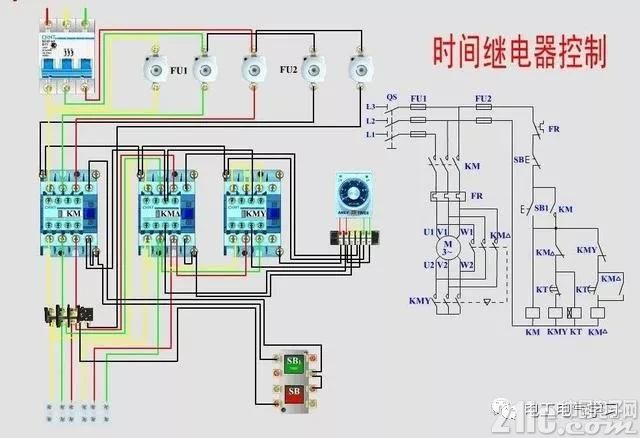

7，星三角降压启动控制电路。

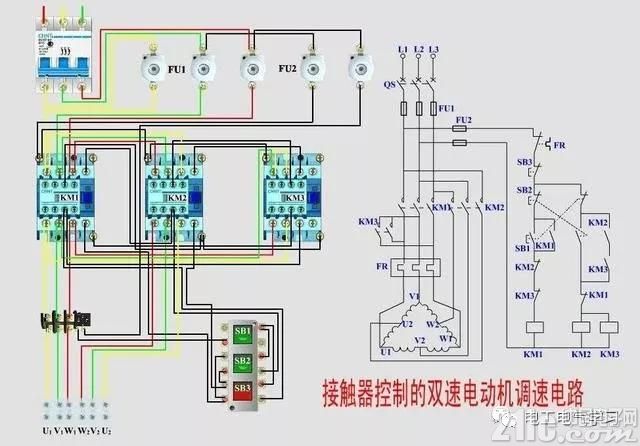

8，双速电机调速电路。

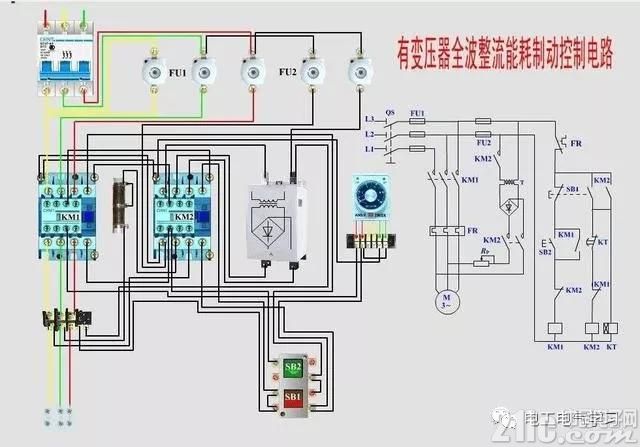

9，变压器整流的能耗制动控制电路。

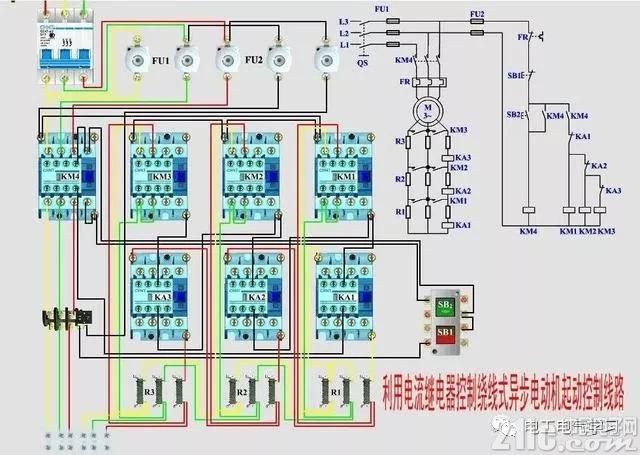

10，利用电流继电器控制的绕线式电动机启动电路。

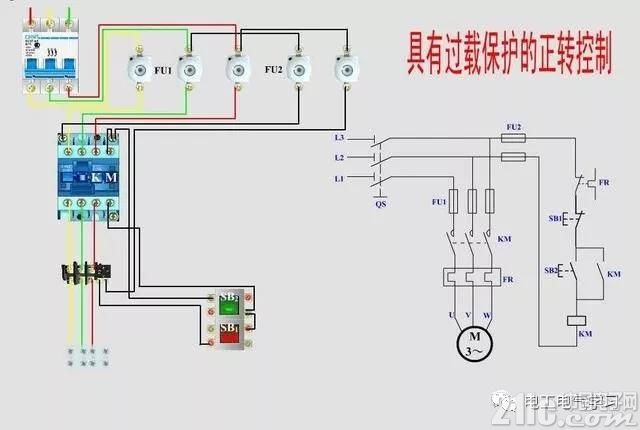

11，最简单的自锁正转电路。
