48V至400V应用的2KW、隔离DC-DC双向参考设计

PS或电池备份单元可在各种关键和非关键应用中提供不间断电源。UPS系统可从传统意义上分为备用UPS、线路交互式UPS和在线式或双换流UPS。在新类别的UPS开发方面，如备用在线式混合动力或高级ECO模式UPS，获得的进展甚少。图1所示为传统在线式UPS的框图。

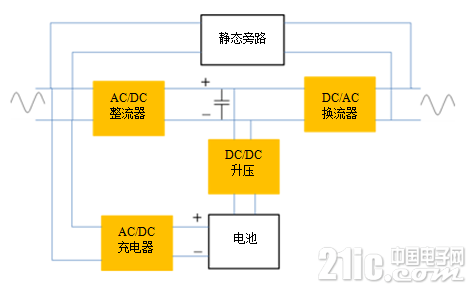

图1：常规在线式UPS的框图





在正常运行中，主直流母线通过交流网格源调节在300V至400V之间。电池作为储能单元，可以使用专用的AC/DC或DC/DC换流器通过AC电源或DC总线进行充电。另一台DC/DC升压转换器用于在断电期间将电池的电力从电池传输到DC-Bus(备用操作)。图2所示为具有双向换流器的在线式UPS的框图。

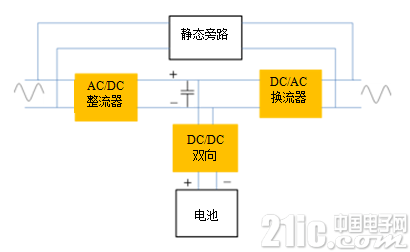

图2：具有双向DC-DC换流器的在线式UPS框图

高效小型双向参考设计是一种数字控制的2kW隔离双向DC/DC换流器，设计用于在300V至400VDC总线和48V电池组之间传输功率。参考设计在高压侧具有全桥功率级，而在低压侧具有电流馈电全桥级。存在直流母线(正常条件)的情况下，设计以降压模式运行，并以恒定电流对电池充电，直至电池电压处于限制值。在断电期间，该设计作为电流馈电全桥转换器运行，将48V电池(36V至60V输入)的功率提升至380VDC总线，支持备份载入。
