SM5101电子点烟器触摸控制芯片,集成充电+触摸+发执丝控制多合一电子触摸打火机专用芯片。

石芯电子代理海川半导体全线产品，负责全部产品线推广工作。

SM5101 SOP-8 充电+触摸+发执丝控制多合一IC触摸打火机专用IC，具电池过充过放/触摸控制/发热丝电流控制多功能为一体,简化了产品设计。

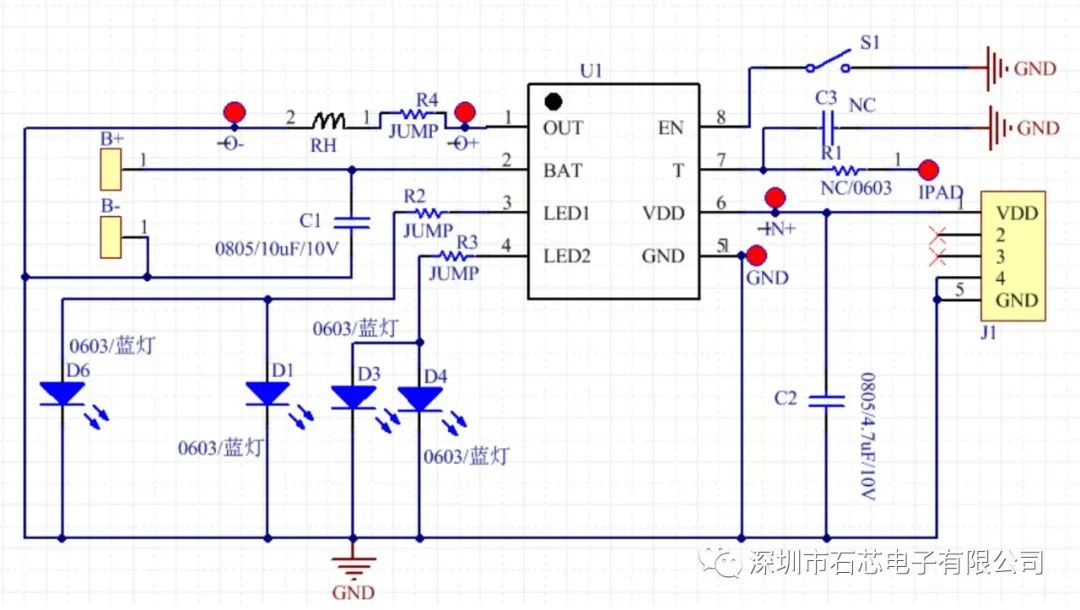

SM5101集成触摸开关和发热丝控制电路，其功能是用可变面积的按键取代传统按键,可以减少外围器件，外围简单只需2颗电容无其他必要元件， 节省成本，提高生产效率，节约PCB面积。

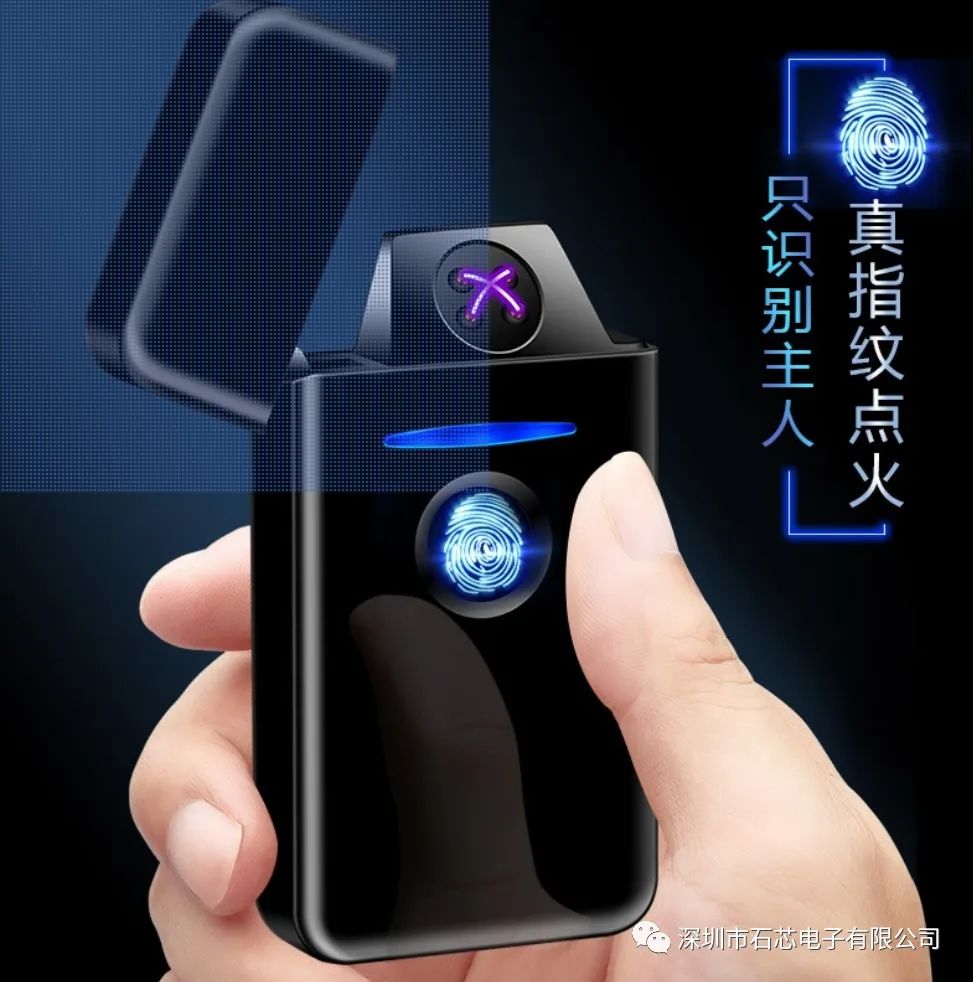

主要应用领域：电子打火机,电子触摸打火机，电子点烟器，触摸感应点烟器

SM5101是一款针对电子点烟器的专用芯片,具有完整的充电功能和完善的电池保护功能,还具有触摸控制开关。

SM5101具有发热丝短路保护功能,在负载电阻小于0.82电阻时输出截止。SM5101还具有省电模式,在省电模式下静态待机电流小于1uA

SM5101具有完善的电池保护功能,具有过流、过压、恒流、恒压、温度保护等功能。当锂电池充电电压小于2.7V时为滑流充电,可以保证不损坏电池;当锂电池电压大于2.7V后,开始大电流恒流充电;当电压接近4.2V时,充电电流逐步减小,充电电流小于一定值后,

SM5101就截止充电。充电电压检测误差可以做到±1%。。

特性

省电模式下,低静态待机电流(<1uA)

输出短路保护功能欠压保护功能

过温保护功能

直接从USB端口给单节锂离子电池充电

精度达到土1%的4.2V预设充电电压

完善的LED工作指示功能

自动再充电

————————————————
