开关电源实际布线过程中要考虑各种接地问题(一)

在开关电源布线中，基本原则是：根据实际应用，先分清楚地线的种类，然后选择不同的接地方式;不论何种接地方式，都须遵守“低阻抗，低噪声”的原则。以下将介绍开关电源实际布线过程中要考虑各种“地”的特点及接地方式。

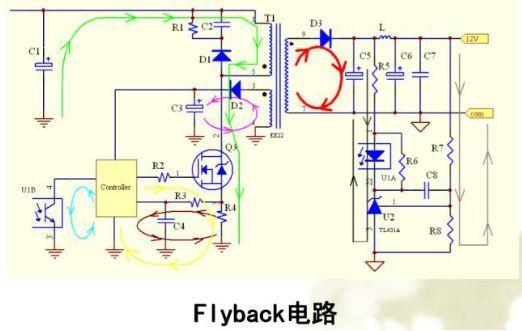

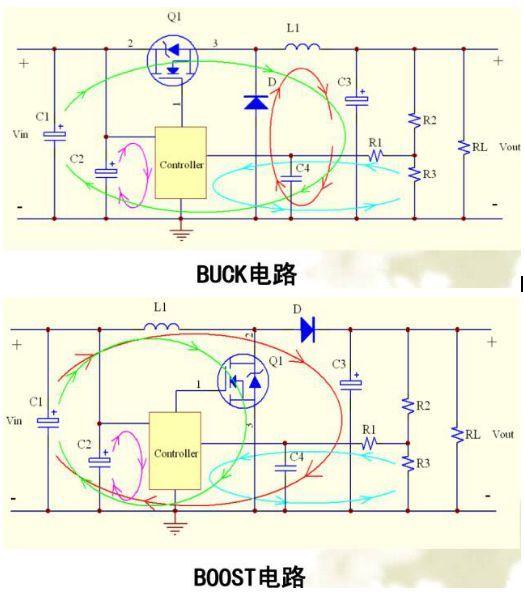

基本电路拓扑环路









功率地线

功率地线由于有大电流流过，如果处理不当就会产生很大的干扰，不能带重载，甚至不能正常工作。

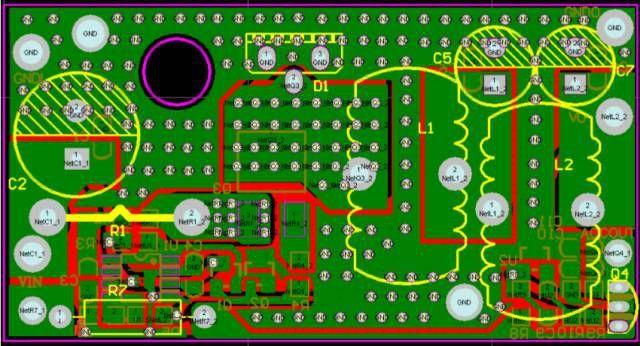

失败案例

BUCK线路，由于使用大面积的铺地，导致干扰太大，不能带重载。

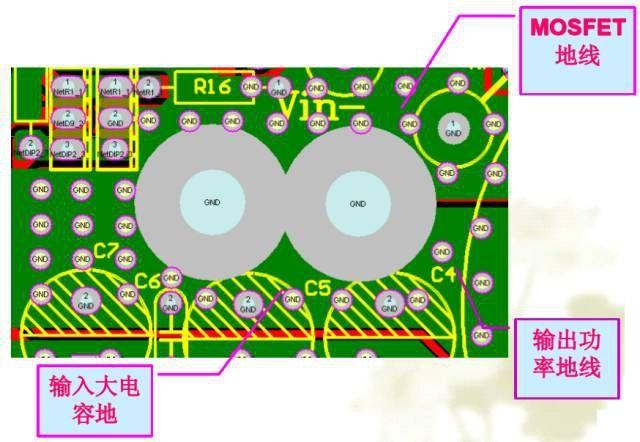

成功案例

1、2KWBOOST线路
