开关电源实际布线过程中要考虑各种接地问题(二)

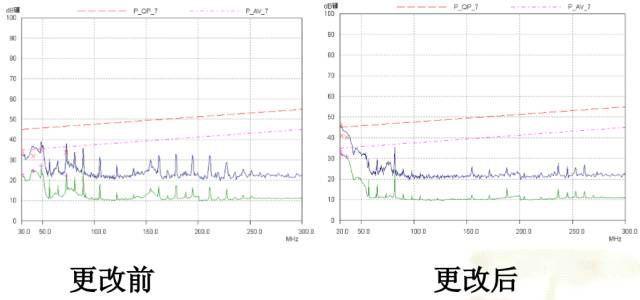

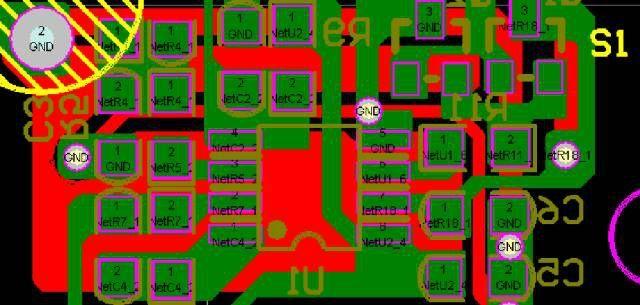

Layout需要注意的问题：

●不同的功率地线需要单独走线

●尽量不要平行走线

●尽量减少环路面积

●必须遵循“短，粗，直”的原则;因功率地线的di/dt较大，太长的线天线效应明显;太细的线会产生较大的压降;弯曲太多或90度的线会产生反射效应





驱动地线

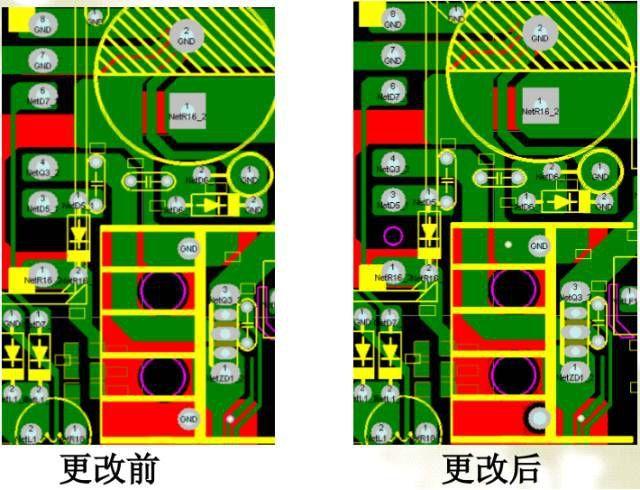

驱动源的地线要尽量靠近被驱动器件，以便构成最小环路，减少振荡与EMI问题Y电容的接地点

●关于“源”的概念

●“静地”是源的低端

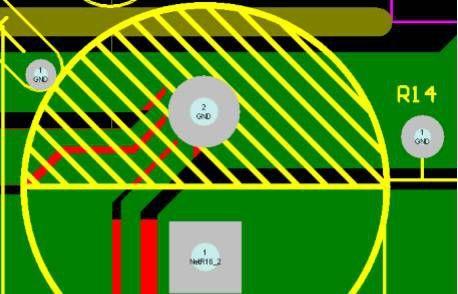

●Y电容的连接点，讲究一个“静”，很显然上图Y电容最佳连接点事C1的负端，以及变压器T1的次级7脚。

散热器接地









散热器处于地电位，有源器件处于射频电位，故散热器工作时可以等效于一个大的共模去耦电容，将RF电流接入地。

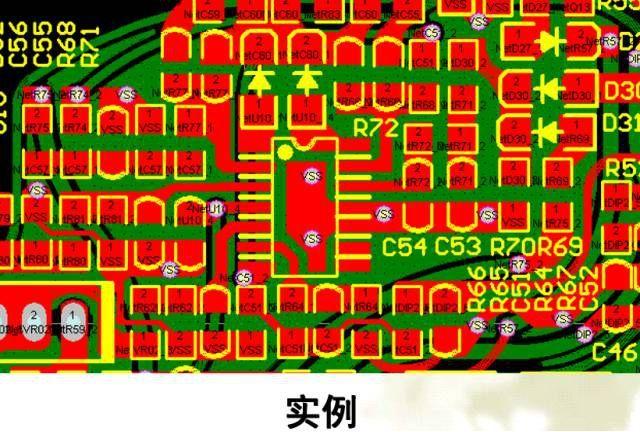

局部接地面的应用





局部接地面可以捕获器件跟振荡器内部产生的RF磁通量，在高频电路中最常见。
