PC电源中输出滤波电容的作用是什么？

在PC电源中除了PFC电容外，PC电源里还有一种电容是比较重要的，那就是电源的输出滤波电容。顾名思义，输出滤波电容是放置在输出端的电容，主要起到滤波的作用，除了滤除输出直流电中的交流成分外，还可以起到降低输出纹波的作用。

中高端电源的+12V输出已经普遍采用固态电容进行储能和滤波

与主电容的作用类似，输出滤波电容主要承担二次侧脉冲电流的输出储能和滤波作用，只是承受的电压相比主电容是要低很多，是+12V/+5V/+3.3V这样的输出电压，但电流强度会更大，而且频率会更高一些。因此输出滤波电容一般是耐压值比较低但容量比较大的产品，例如16V耐压3300μF容量的电解电容就是一种很典型的输出储能滤波电容。此外由于二次侧的脉冲电流频率更高，在目前的中高端电源产品中已经普遍用上了固态电容为最重要的+12V输出进行储能和滤波，一来可以为其它硬件提供稳定的+12V电压，而来固态电容在高频下的滤波效果也会更好一些。

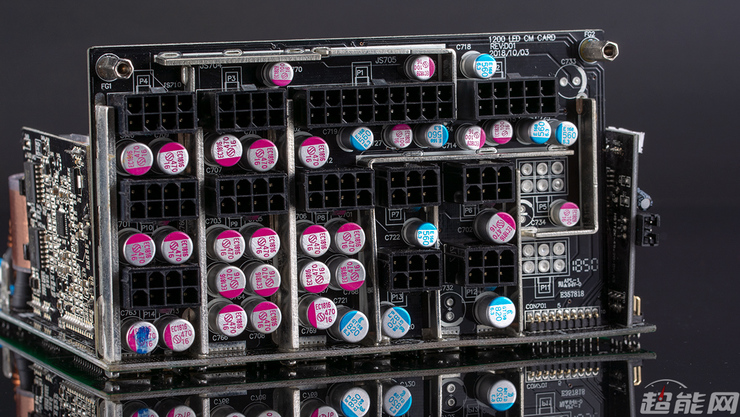

模组接口的PCB上也会有电容进行滤波

此外在模组接口电源中，为了减少端口的输出纹波和电压波动，模组接口PCB上也常见各种电容，包括固态电容和电解电容，这些电容主要是起滤波的作用，但也会具备储能的效果。因此尽管电源的输出滤波电容的主要作用是降低输出纹波，但是在电源的保持时间方面也会有一定的贡献，因此从原则上来说，输出滤波电容也应该是数量越多、等效容量越大，滤波和储能的效果也会越加明显。

但正如主电容的容量不能盲目增大一样，输出滤波电容的总容量也是不能盲目增大的，因为这样会导致电源输出电压的上升时间过长，很容易引起开机失败、关机后自动重启这样的小毛病。而且英特尔在ATX12V 2.52电源设计指南中也明确要求，每路输出的滤波电容总容量应该控制在3300μF左右，而之前的要求是控制在10000μF左右，显然是希望厂商是通过调整前端电路的方式来获得更好的电源性能，而不是通过加大输出滤波电容的方式来换取。
