超结MOS和低压MOS在微型逆变器上的应用

一、前言
微型逆变器是光伏发电系统中的小型逆变器，可将每块组件逆变成交流电接入电网，相对于传统的集中式逆变器而言，可独立控制每块组件，提高整体效率，避免集中式逆变器的缺点。

二、产品应用
微型逆变器是一种小巧高效、稳定可靠的电源逆变器，可将DC电源转换为AC电源，适用于户外、家居、移动电源、太阳能光伏等领域。

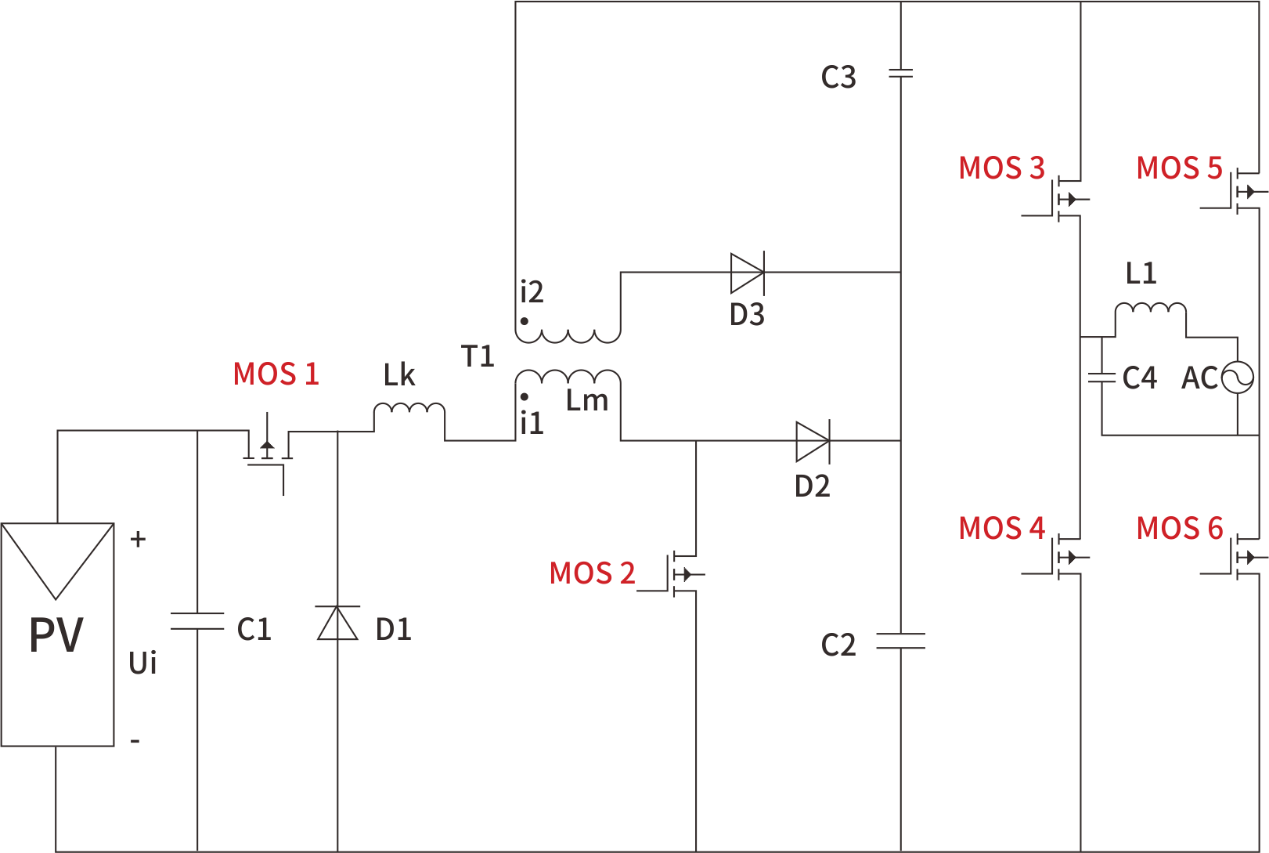

三、典型应用拓扑图

四、典型应用线路及选型推荐
上图描述了光伏板PV端DC/DC(MPPT)开关管MOS1和MOS2同时导通，能量储存在变压器励磁线圈Lm中，漏感Lk中也积聚能量。副边电流i2经过二极管D3向电容C3充电并快速下降直至零，二极管D3关断。推荐的DC/DC(MPPT)开关管为瑞森半导体的低压MOS-SGT系列。

逆变器可以将太阳能电池板产生的直流电转换为家庭使用的交流电，而瑞森半导体的超结MOS系列具有优良的EMI特性和导通电阻特性，可降低损耗和发热，提高效率，易于通过安规认证，适用于逆变器中的高频开关应用。
