无源器件的创新案例

虽然无源器件经常被忽视，但电阻器、电容器和电感器的创新（如本综述中的创新）可以在设计过程中产生显著的变化。

2023-2028 年无源电子元件市场增长预测。

例如，无源器件是信号调节电路的组成部分。借助它们，设计人员可以执行信号处理，比如过滤噪声、放大微弱信号以及调整信号电平以满足其他组件的要求。它们也是电压调节和电源管理系统的核心。此外，电容器和电感器对于系统内存储和传输能量至关重要。

本文重点介绍一些最近发布的无源元件以及它们对未来电子系统的影响。

Stackpole 推出厚膜片式电阻器

Stackpole Electronics 最近发布了 RMEF 系列通用厚膜片式电阻器，该电阻器具有厚膜技术的所有优势，包括成本和性能，同时完全符合 RoHS 标准。这些电阻器的容差低至 1%，温度系数与市场上其他厚膜电阻器相当。

大多数厚膜电阻器因其制造过程中使用的材料和物质而受到特定 RoHS 法规的约束，包括铅、汞、镉、六价铬、多溴联苯 (PBB) 和多溴二苯醚 (PBDE)。RoHS 豁免 7c-1 规定特定组件焊料中的铅含量按重量计保持在 85% 以下。

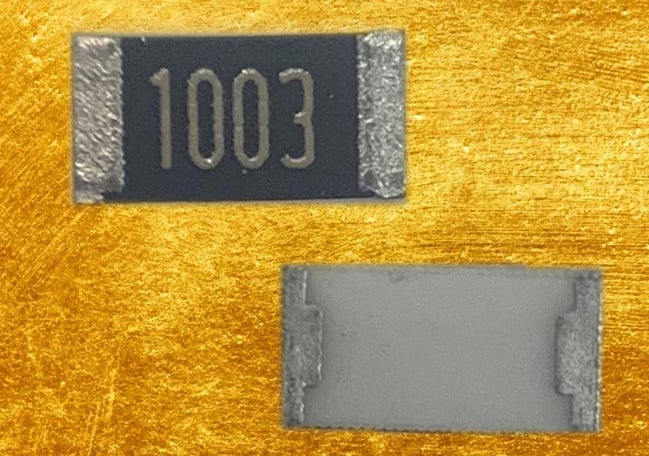

Stackpole 的 RMEF 系列厚膜电阻

寻找没有 7c-1 豁免且符合 RoHS 标准的厚膜片式电阻器很困难，因为在没有这些材料的情况下保持高性能在技术上具有挑战性。向无铅替代品的过渡也可能成本高昂且复杂。随着材料和制造工艺的进步，无铅厚膜电阻器（例如 Stackpole 的新型 RMEF 系列）可以得到更广泛的应用。

京瓷推出串联超级电容器模块

Kyocera AVX 发布了新型 SCM 双层串联超级电容器模块，其等效串联电阻 (ESR) 低至 2.5 mΩ。该系列由于其低 ESR 而提供高效率和功率密度。这些模块可以承受高振动和电流，使其适用于重型工业设备、不间断电源、公用电网和微电网存储以及功率调节。

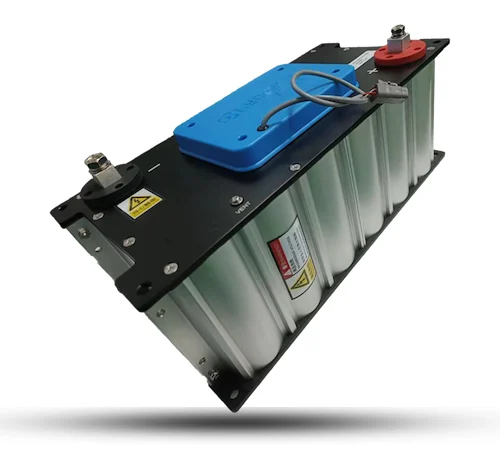

京瓷单片机系列模块

这些电容器还可以与一次或二次电池一起使用，以延长电池寿命和备用时间并提供瞬时功率脉冲。此外，这些模块还具有主动电池平衡功能，可持续数百万次循环，因此也适用于电动汽车和混合动力汽车应用。

Würth Elektronik 推出新系列 PFC 电感器

Würth Elektronik (WE) 扩展了 WE-TORPFC 环形功率因数校正(PFC) 扼流圈，增加了 17 个适用于连续导通模式 (CCM) 升压转换器的新部件。该公司声称，新的电感器系列采用扁线绕组来降低绕组损耗，并提供比传统绕线式 PFC 电感器更好的冷却效果。

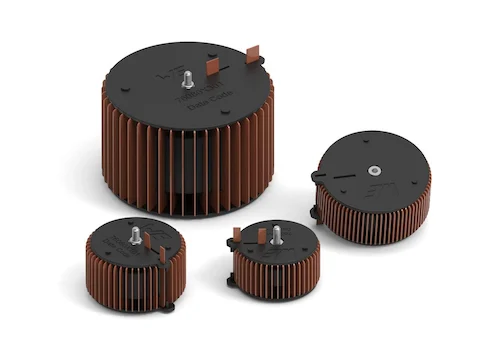

Würth Elektronik 的 PFC 电感器系列

扁线绕组比圆线绕组具有更大的横截面积，因此电阻和功耗更低。它们还更均匀地分布电流密度，这是损耗较低的另一个原因。采用扁线绕组，该元件具有更大的散热表面积。这样可以更有效地将热量从高电流传递到周围环境。

WE 的新型电感器设计温度高达 155°C，额定电流高达 48 A，可处理高达 1,000 VDC 的电压，适用于有源功率因数校正、工业 AC/DC、太阳能逆变器和其他应用。

无源器件也经历了重大升级

尽管与有源器件相比，无源器件经常被忽视，但它们正在经历影响电子设计的重大进步。随着电子产品尺寸不断缩小，对占用空间更小的可靠设备的需求不断增长。此外，5G 等新型无线技术需要无源器件能够以最小的损耗处理更高的频率，这意味着寄生效应更小。电容器和电感器在电力电子领域也在不断发展。电容器现在的设计目的是在更小的空间内存储更多的能量，以实现节能应用。

Stackpole、Kyocera 和 Würth Elektronik 的这些新组件体现了制造商如何升级无源器件以满足这些更高的要求。

本文由EETOP编译自allaboutcircuits
