稳定电压输出，高效能量转换，宝砾微推出PL93056同步双向装换器

前言

在许多应用中，能源的供应与需求之间存在不匹配的情况，如电压的变化、能源的波动性等，而同步双向升降压转换器芯片就能够解决这类问题，其可以在输入电压高于或低于输出电压的情况下，分别实现升压或降压的功能，从而确保输出稳定电压供应。与传统的单向转换器相比，同步双向升降压转换器在能量回馈、能量损失等方面表现更为出色，大大提高系统能量利用率。

充电头网知悉宝砾微推出了一款同步双向升降压转换器芯片，在实现基本功能的同时集成了全协议，高度集成的特性使得外围应用非常简单，适用于移动电源、储能电源等场景。

宝砾微PL93056介绍

宝砾微PL93056是一款综合灵活的升降压充电平台，设计用于大多数带有Type-C端口和PD协议的快充应用，为各种快充应用（如移动电源等）提供完整、强大且灵活的升降压充电系统。

宝砾微PL93056是一款高度集成了全快充协议、buck-boost充放电控制器、电源路径管理的高效率同步双向升降压转换器芯片，输入输出电压范围3.0-24V，工作频率150或300kHz，可根据应用场景自动匹配充电模式，包括涓流、恒流、恒压充电，电池类型为3-4.5V并每10mV递增，支持1-4节电池充电管理，适配器防拉死电压VINREG可每10mV递增，输入输出电流限制可每10mA递增编辑，输出电压可每10mV递增编辑，采用COT控制架构，性能稳定、抗干扰能力强，且自带抖频功能可提升EMI性能，自身效率可高达97%，支持A+C两个端口共用。

应用框图

PL93056通过VMON引脚提供MCU可以实时监测VBUS、VBAT电压、IBUS、IBAT电流以及每个端口的电流。这些特性大大简化了系统设计，并降低了充电系统的BOM成本。

PL93056具有I2C接口，用户可以轻松控制充电/放电模式，并通过I2C编程充电电流、充电电压、输出电压和输出电流限制，还可以监视USB端口的状态，并提供两个NMOS门驱动器来独立控制电源路径。当然，用户还可以使用I2C监视DC-DC的状态，甚至是整个系统的状态。

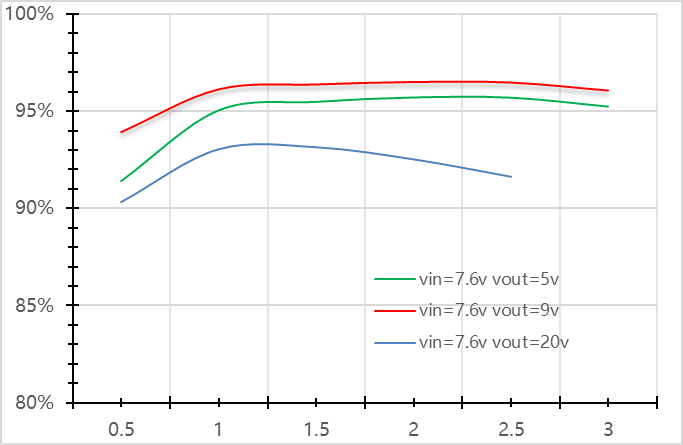

效率曲线图

宝砾微PL93056在输入电压为7.6V，输出电压为5V的条件下效率最高，最高点可达接近97%。

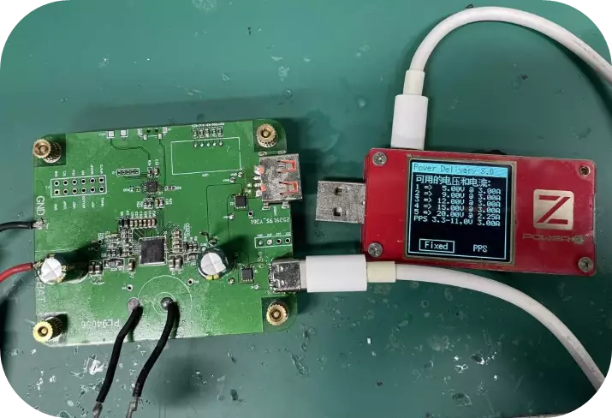

经实测，宝砾微PL93056具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-11V3A一组PPS电压档位。

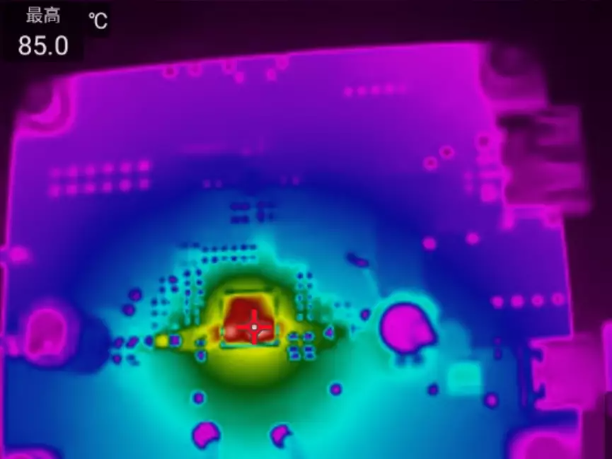

常温下，输入7.6V输出20V1.5A 30W 温升图

对宝砾微PL93056进行温升测试，在最高温85℃的条件下依旧稳定运行。

PL93056具备多种保护机制，包括欠压保护、过压保护、过流保护、短路保护和过温保护，以确保在不同异常条件下系统的安全运行。

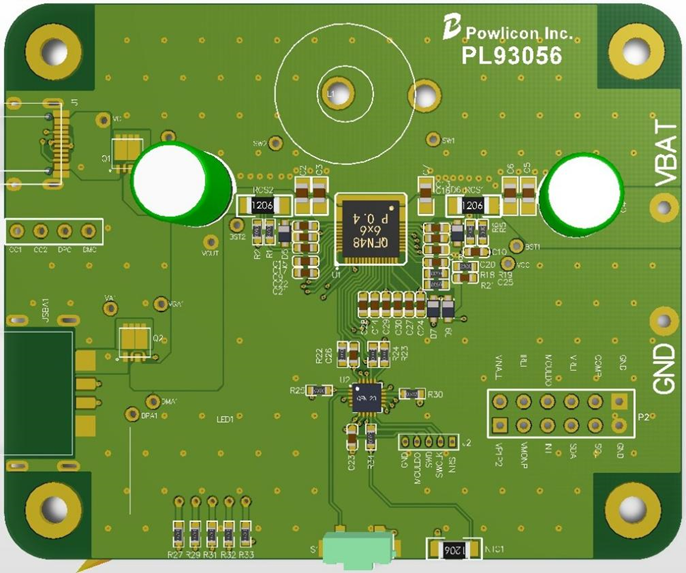

宝砾微PL93056采用QFN6x6-42进行封装，整体体积十分小巧紧凑，可应用在移动电源、储能电源、多口充电器等领域。

充电头网总结

宝砾微推出的PL93056芯片是一款高效的同步双向升降压转换器，用于解决能源供应与需求不匹配问题，内部集成了全快充协议、电源路径管理、监测机制、多重保护机制，支持自动充电模式匹配并可编程用于升降压充电，适用于移动电源等快充应用。PL93056整体紧凑小巧，在高温环境下依旧稳定工作，是高效、灵活的能源转换解决方案。
