应用在智能洗衣机触摸屏上的电容式触摸芯片

智能型全自动洗衣机可以自动判断水温、水位、衣质衣量、衣物的脏污情况，决定投放适量的洗涤剂和的洗涤程序。当洗衣桶内衣物的多少和质地不同，而注入水使其达到相同的水位时，其总重量是不同的。利用这一点，通过对洗衣电动机低速转动后的惯性测量，可以判断衣质和衣量。

图片来源：无版权可商用图库- Pixabay

在洗衣机行业，智能洗衣机已成为热门话题，家电新品多数都被赋予各种智能功能。中国智能洗衣机经过多年发展，已成为一个较成熟的产业，随着国家各项刺激内需政策的实施，市场规模逐步扩大。智能化作为未来产品技术发展的主要方向，同样也引领洗衣机从机械化到自动化再到智能化的产业升级。

在5G、IoT、AI等对用户日常生活和企业制造形成快速渗透的当下，智能化正在拓宽其应用场景，助力拥有智能洗涤、智能操控等功能的洗衣机进入普通消费者家庭。“智能化的发展终要融入生活，是为了提高生活品质，带来更美好的生活，它不是冷冰冰s的东西，而是能够真正让消费者的感觉到生活的变化，提升消费者生活品质的东西。”

可以实现智能感知衣物的重量，然后根据衣物的重量利用智能补水算法自动匹配进水量、洗涤时间以及洗涤内桶平衡状态，做到省水省电又省心。

可以通过手机实现远程预约和远程控制洗衣机，使洗衣机可以按自己的意愿及时执行洗衣程序，下班前开始洗衣，回家晾晒刚刚好，上班外出洗护都不误，随时在线洗衣。

将洗衣机与音箱连接，无需手动操控，只需要说出你的洗衣需求，即可启动洗护程序，智享洗衣新场景，同时，还可以向音箱提问，咨询洗衣问题，当衣物洗涤完毕，音箱还会及时提醒。

触摸屏是智能洗衣机实现人机交互的重要部件，这就需要设计一种新的触摸屏安装组件。触摸屏采用电容式触摸芯片来实现触摸功能，还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。为方便用户在应用中可对触摸键的灵敏度进行自主控制，电容式触摸芯片还特设置了灵敏度控制位。

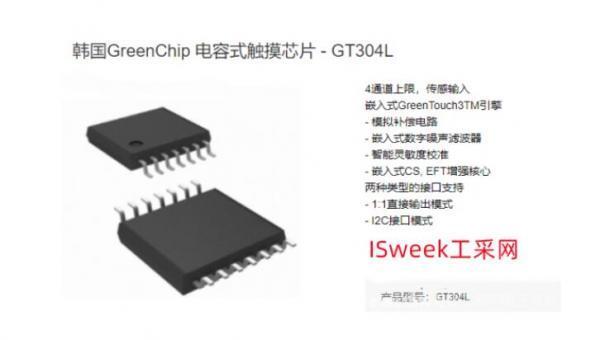

电容式触摸芯片- GT304L是由工采网代理的韩国GreenChip（绿芯）greenttouch3tmTM系列电容式触摸传感器之一，专为智能门锁、智能电器及LED触摸等应用设计的高性能低成本的四通道电容式触摸感应集成电路，可替代机械式轻触按键，实现防水、密封隔离、坚固美观。

可以支持四个触摸感应通道，支持两种接口模式（I2C接口模式、1:1直接输出模式），特殊的软件滤波处理和数字电容转换检测技术，让其具抗干扰强、防水性能好、可以适用各类电源供电。在不同的工作环境中能有效规避各类干扰源, 能有效抑制各种贴近面板，大功率对讲机贴近面板产生的射频干扰；优良的防水效果，对触摸面板溅水、漫水、积水时触摸按键均可正常操作；对于静电、电磁、电源、温度、湿度各种环境干扰都有非常强的抵御和适应能力，增强了产品的可靠性、稳定性、易用性。

提供4个LED驱动和32步调光控制器。OUT[1:4]可用于PWM输出LED调光控制，GT304L可应用于2.5V ~ 5.0V的宽供电电压范围。它具有CTRL/A0引脚，通过将引脚连接到VCD和GND来选择灵敏度选项和i2c总线从地址。

触摸芯片-GT304L的特性:

★两种封装：QFN16、LSOP14L

★超宽工作电压范围:2.5V ~ 5.0V极低的功耗；145 ua (@3.3V)；160 ua (@5.0V)

★直接输出，无触摸为高电平输出，触摸为低电平输出。

★电压突然跌落保护功能,工作过程中不会因为电源电压跌落而产生误动作。

★触摸信号输出超时会强制关闭，按键连续输出 10S 就会自动做复位处理，防止触摸按键被锁死。

★环境自适应功能，可以随温度/湿度变化自动调整参考值，芯片可以无限长时间连续工作不会出现灵敏度差异。

★超强抗干扰能力，有测试项目都符合各行业标准。符合国家强电测试标注，能过高压测试，能过注入电流测试。

工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的电容式触摸芯片产品信息。

在智能门锁触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号)
