PCB中DC-DC电源设计小结一

DC-DC电源设计不仅仅是满足功能需求，还得满足后期的工作中的抗干扰能力，更好的长远的应用DC-DC电源的工作能力。

选一款DC-DC开关电源IC为例，如下：

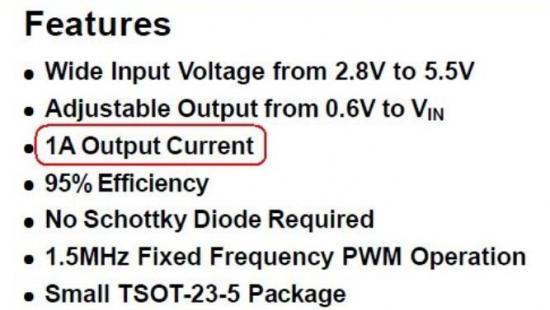

在开始布局前，要提前浏览IC的datasheet，其中注意关于输出电流值的说明，特别是最大电流如下例为1A，设计的时候PCB过孔的数目是根据电路大小来决定的。如:1：

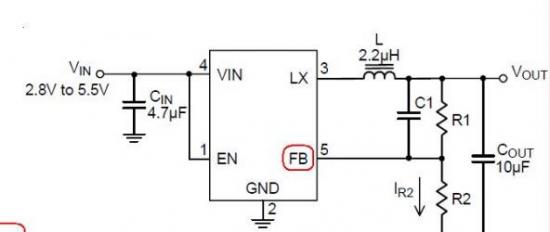

了解管脚说明并注意每个管脚的功能。

1pin：使能脚;

2pin：地脚;

3pin：电源输出脚;

4pin：电源输入脚;

5pin:反馈脚，提供反馈电压;

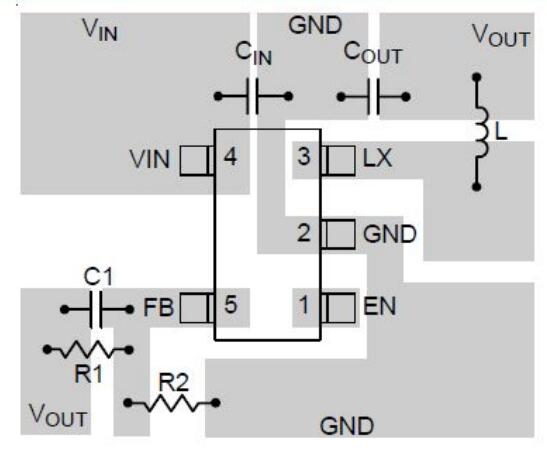

最重要的一步，需要仔细查看datasheet中是否提供了布局指导建议，如图：

Layout Guide为设计者提供一个参考布局，是经过官方验证过的，很有参考价值。

实际上，通过一些Layout Guide能总结出一些电源设计中需要注意的要点:

1.主电流通道走线尽量宽而短；

2.输入电容尽量靠近电源端；

3.让敏感信号走线远离LX端；

4.反馈电阻尽量靠近FB端，反馈线起采样作用。

5.一定得铺地覆铜。

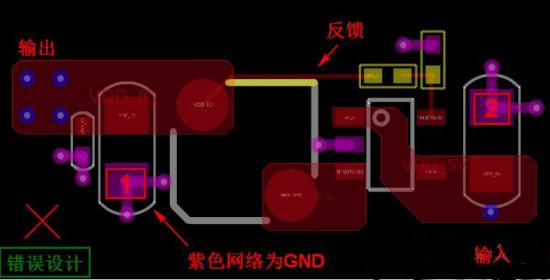

下面了解下图存在哪些问题：

其中图中标示了输入、输出，以及反馈;

设计中还是存在一些问题需要改善：

1.输入处电流过孔数目不够，且最好打在电容右侧;

2.反馈线太细建议走15mil粗线，连到输出端最后一个电容，不要直接连在电感上;

3.1脚为使能脚，不需要覆铜;

4.0402小电容建议十字花链接;

5.输入输出回路太大，可以改变布局让其他共地，缩小环路面积;

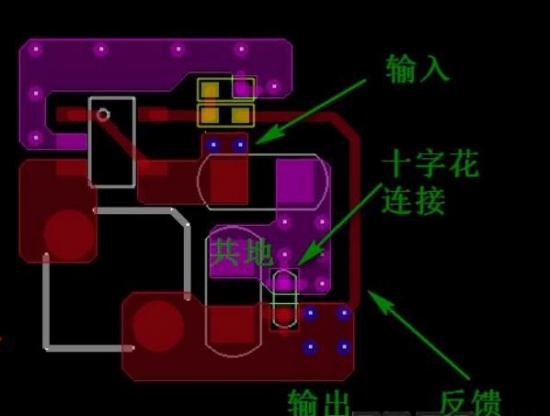

经过改善后的布局连线，如图：



完善后的DC-DC电路布局和走线形式，在工作中会大大的减少噪声。
