高灵敏度霍尔开关杰盛微JSM451可替代SS351用于汽车遮阳板
来源:深圳市杰盛微半导体有限公司发布时间:2023-08-212079浏览
询问 AI遮阳板化妆镜是指在驾驶员和副驾驶员头部前方的遮阳板里安装的化妆镜。一般的车型只有副驾驶一侧有这个配置，而高级车型两边都有，并配有照明灯提供照明，打开镜面挡板的同时触发灯光开关(镜盖掀开时自动打开，盖上镜盖自动熄灭)，这个功能其实就用到霍尔开关的原理，相比传统的机械控制，霍尔开关功耗低、寿命长，更符合汽车运用环境。
JSM451开关芯片包括电压调制电路、霍尔片、信号放大电路和施密特触发 器电路。其中电压调制电路为霍尔片提供参考电压。霍尔片感应到垂直于传感器表面的磁场产生霍尔电压，放大后发送给施密特触发器。
杰盛微JSM451应用特征：• ESD 性能：±5kV• 灵敏度：+/-80/50Gauss（典型值）• 工作电压范围：3.5V~40V• 工作温度范围：-40℃~125℃• 提供TO92S和SOT23-3L两种封装形式JSM451典型应用：对接检测、门锁开闭检测、接近感应、阀门定位、脉冲计数。
杰盛微批量供应JSM451 如有相关应用需求可在杰盛微官网进行样品免费申请，或者拨打
杰盛微JSM霍尔效应传感器JSM451具有行业领先的灵敏度，是一款耐高压全极霍尔，芯片采用双极半导体(Bipolar)工艺设计，该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。JSM451工作形式：输入磁感应强度，输出为数字电压信号。

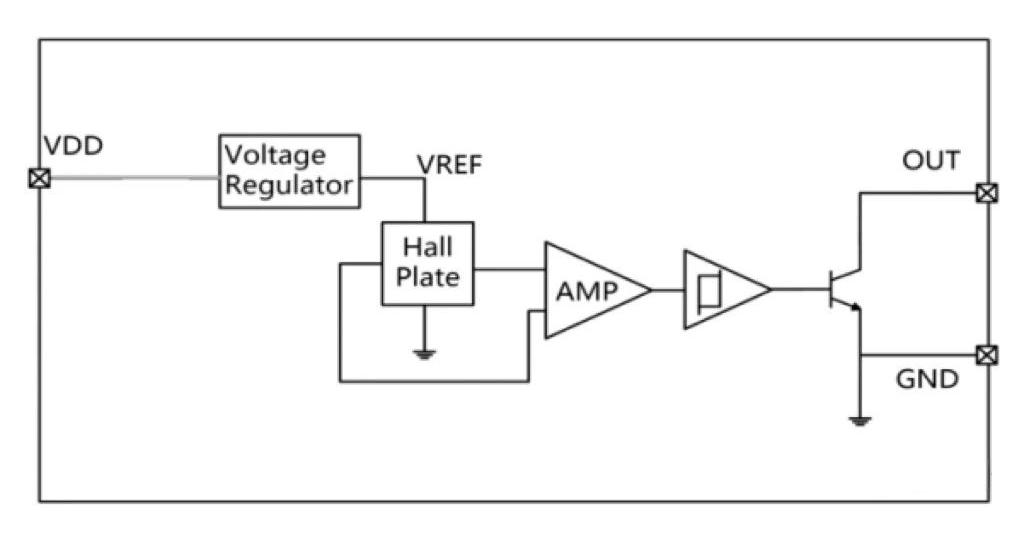

功能框图介绍：JSM451开关芯片包括电压调制电路、霍尔片、信号放大电路和施密特触发 器电路。其中电压调制电路为霍尔片提供参考电压。霍尔片感应到垂直于传感器表面的磁场产生霍尔电压，放大后发送给施密特触发器。
杰盛微JSM451应用特征：• ESD 性能：±5kV• 灵敏度：+/-80/50Gauss（典型值）• 工作电压范围：3.5V~40V• 工作温度范围：-40℃~125℃• 提供TO92S和SOT23-3L两种封装形式JSM451典型应用：对接检测、门锁开闭检测、接近感应、阀门定位、脉冲计数。杰盛微批量供应JSM451 如有相关应用需求可在杰盛微官网进行样品免费申请，或者拨打
0755-82762916询价订购喔！
