5块钱感应灯拆解：厂家老板是有良心的！

来源:电子工程专辑发布时间:2023-07-255592浏览

询问 AI

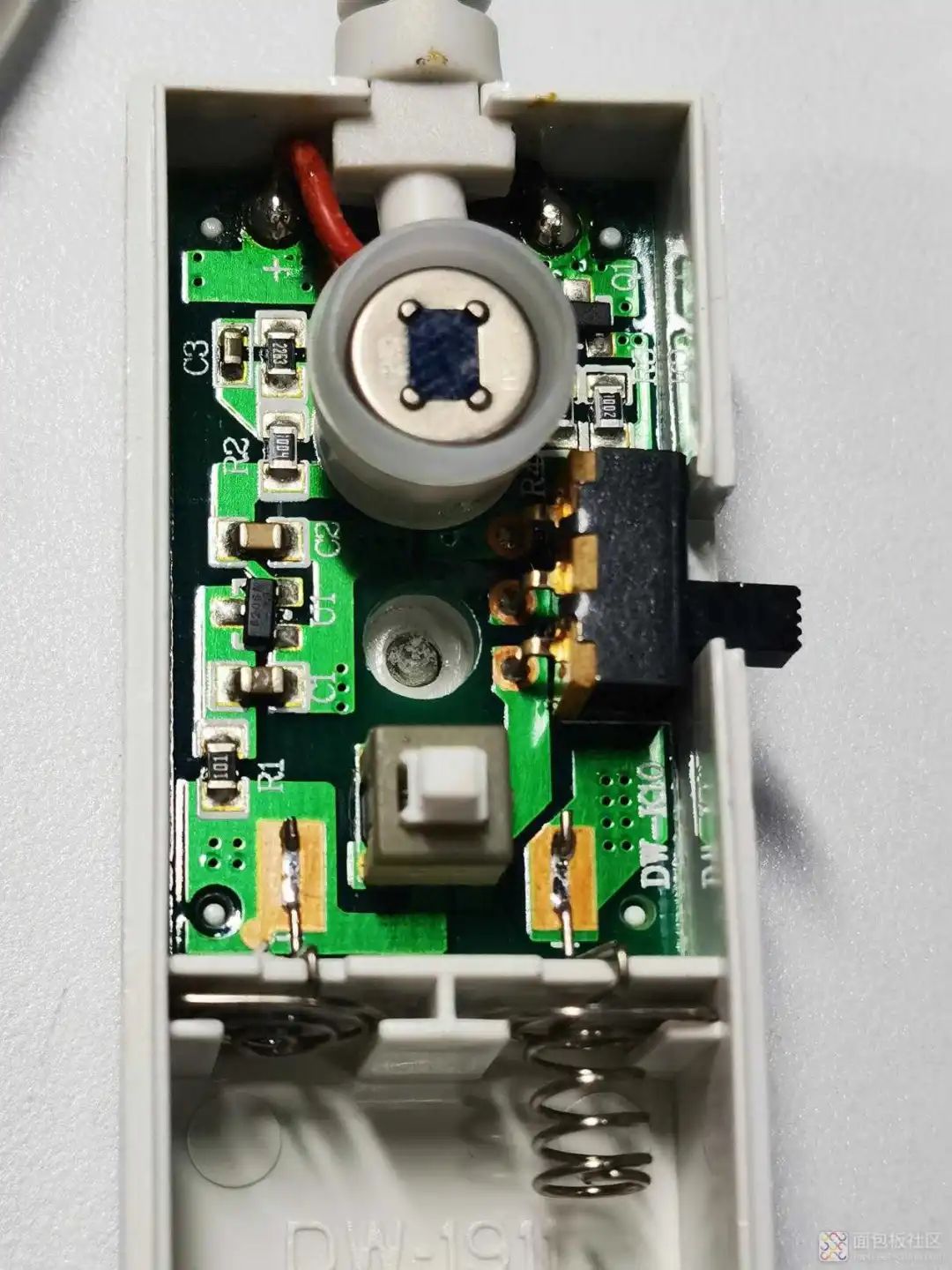

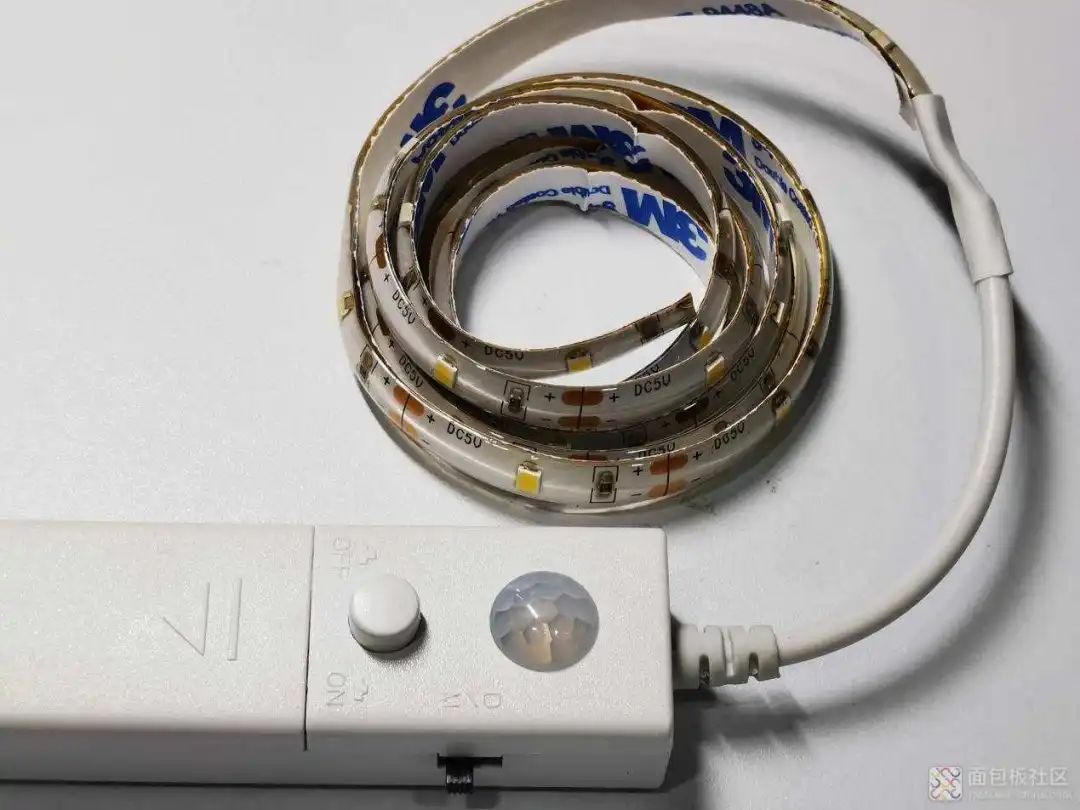

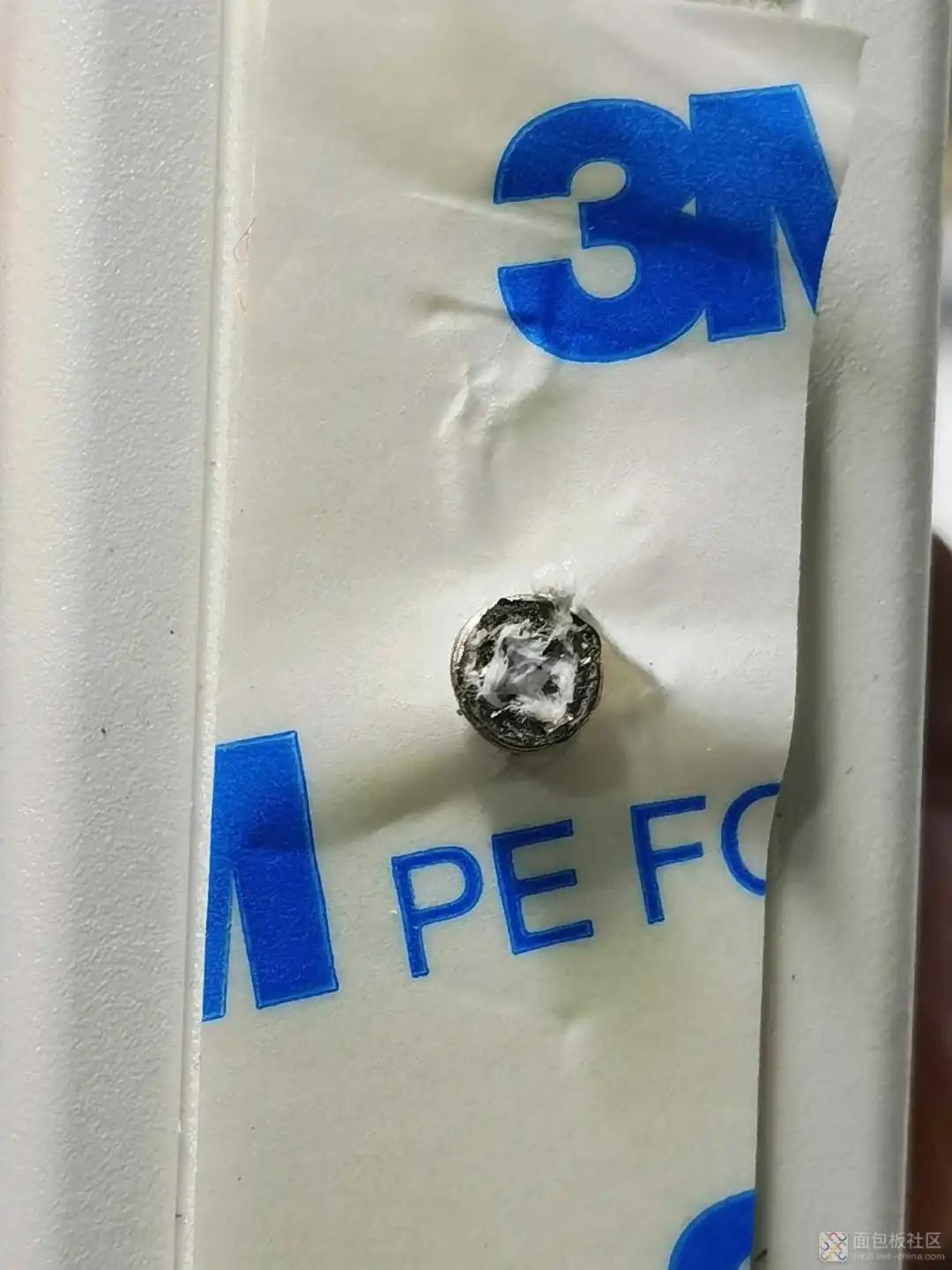

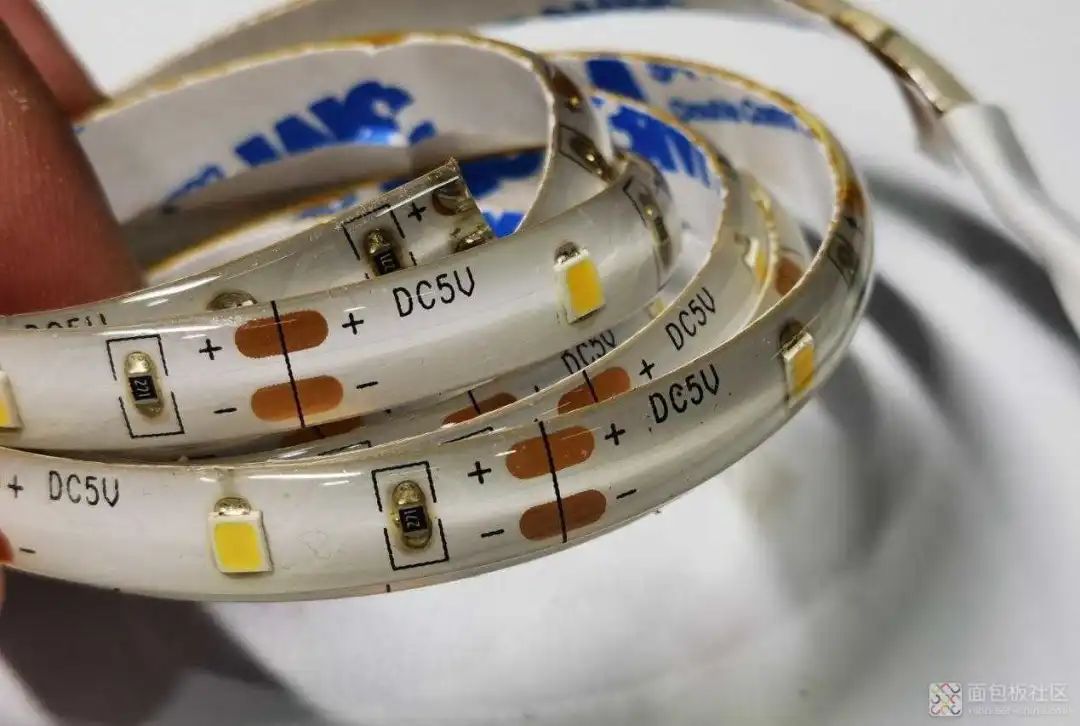

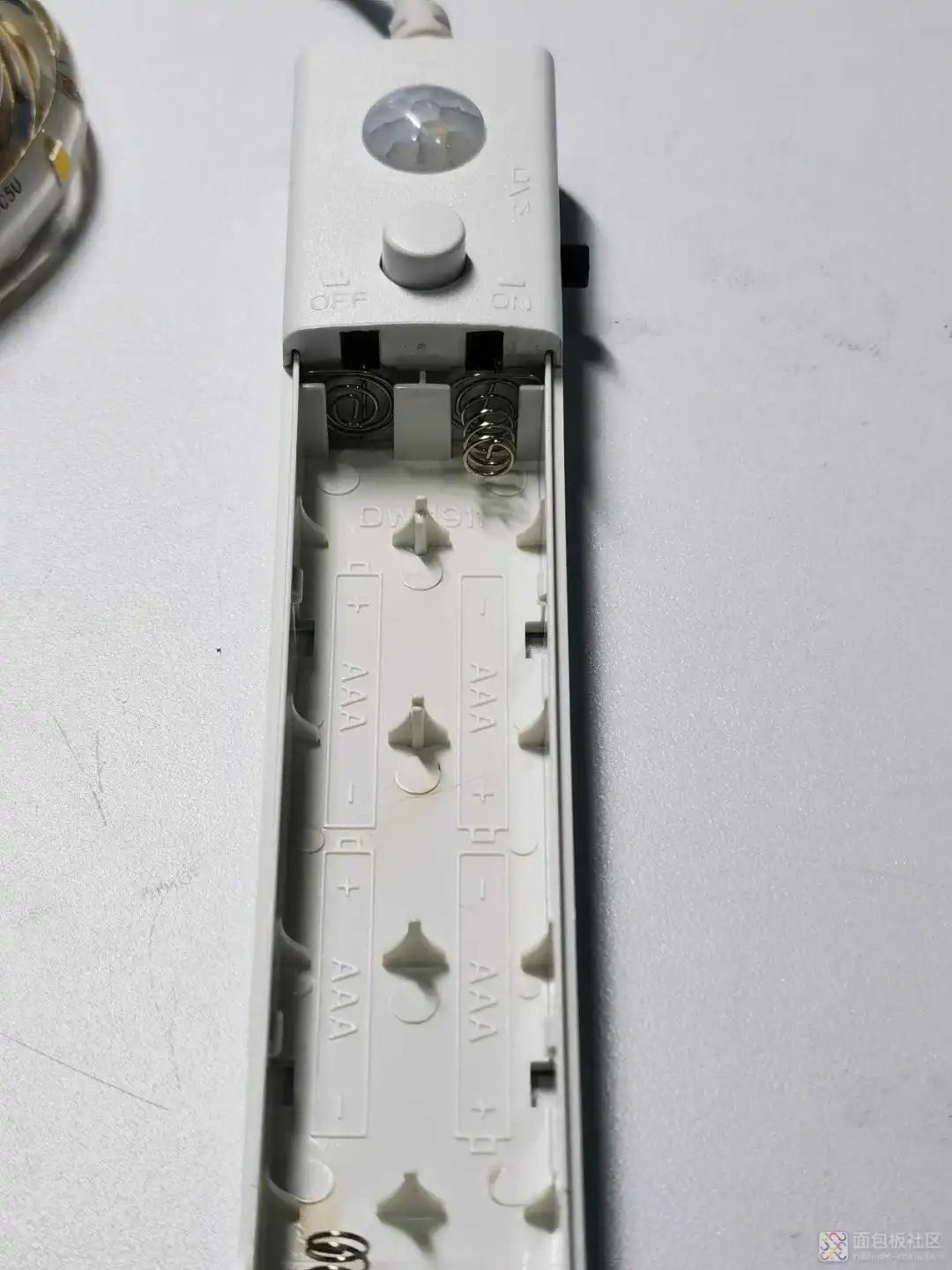

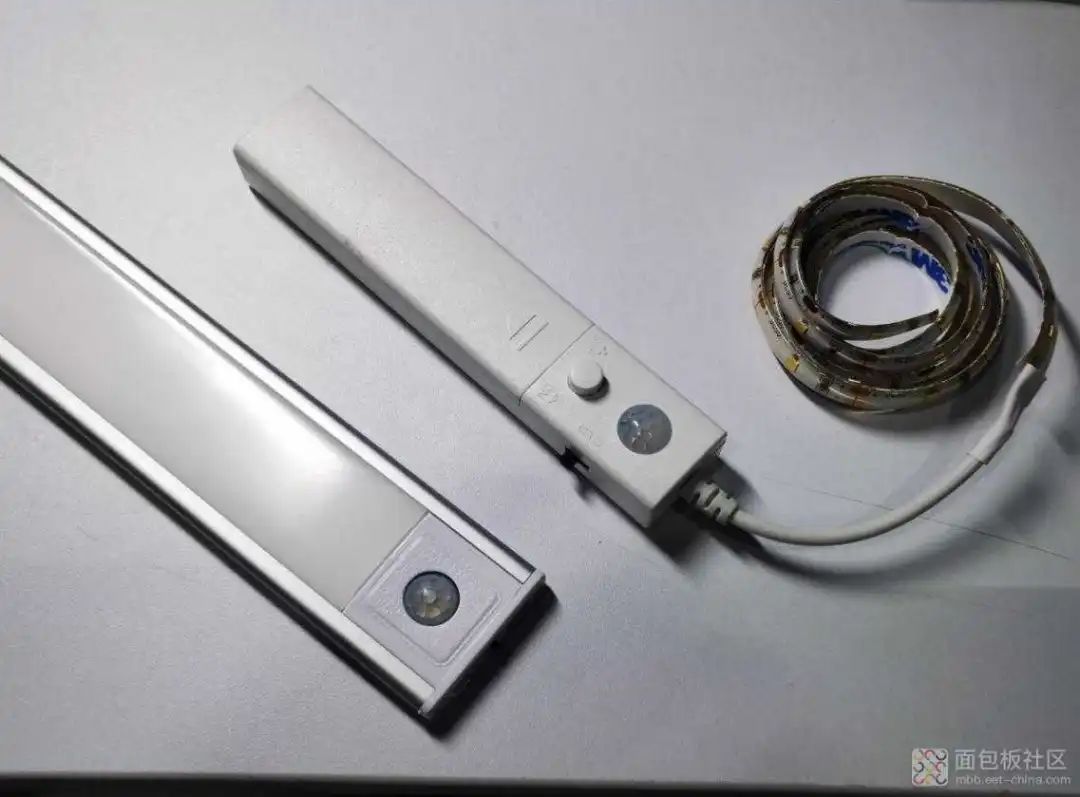

今天要拆解的是同时购买的两款人体感应灯，他们分别来自淘宝和电子垃圾市场。售价均在五元左右。我们对比看看他们的做工有哪些差距。

我们来看第一款从淘宝买到的人体感应智能灯。售价¥：5.2。

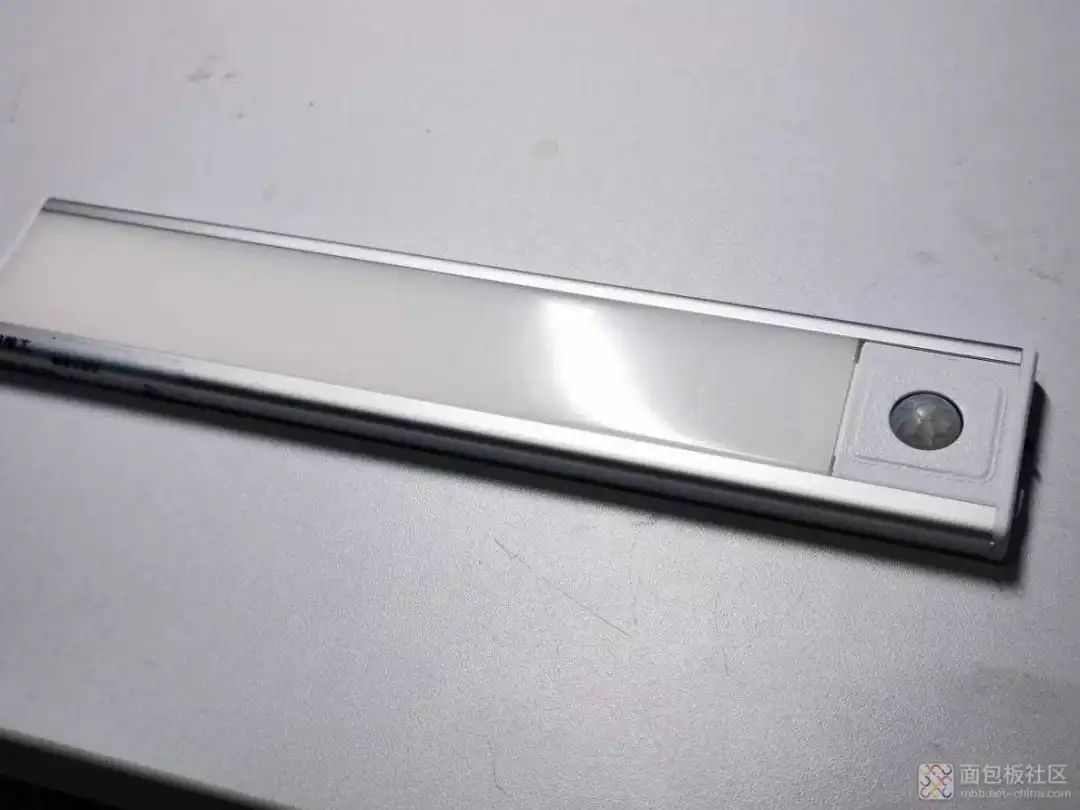

整体采用铝合金外壳，正面有均光罩，一侧有菲尼尔透镜，在它下面藏着一颗红外热释电传感器，检测人体的存在。

我们看他的一侧为拨动开关、Type-C充电接口、按键以及固定螺丝。面罩部分采用了有皮革质感的塑料注塑，整体做工还是可以的。

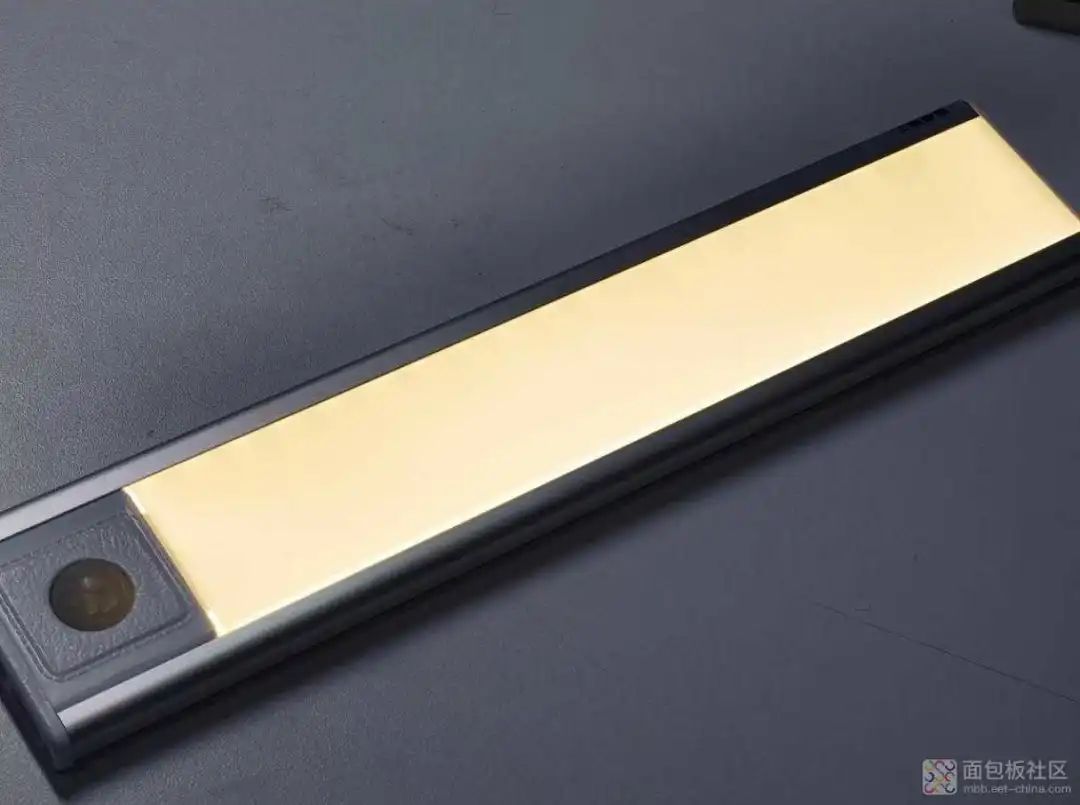

我们打开一侧开关，播到常量档位，可以按压侧面按键调节色温。可以看到光色柔和，强度适中。

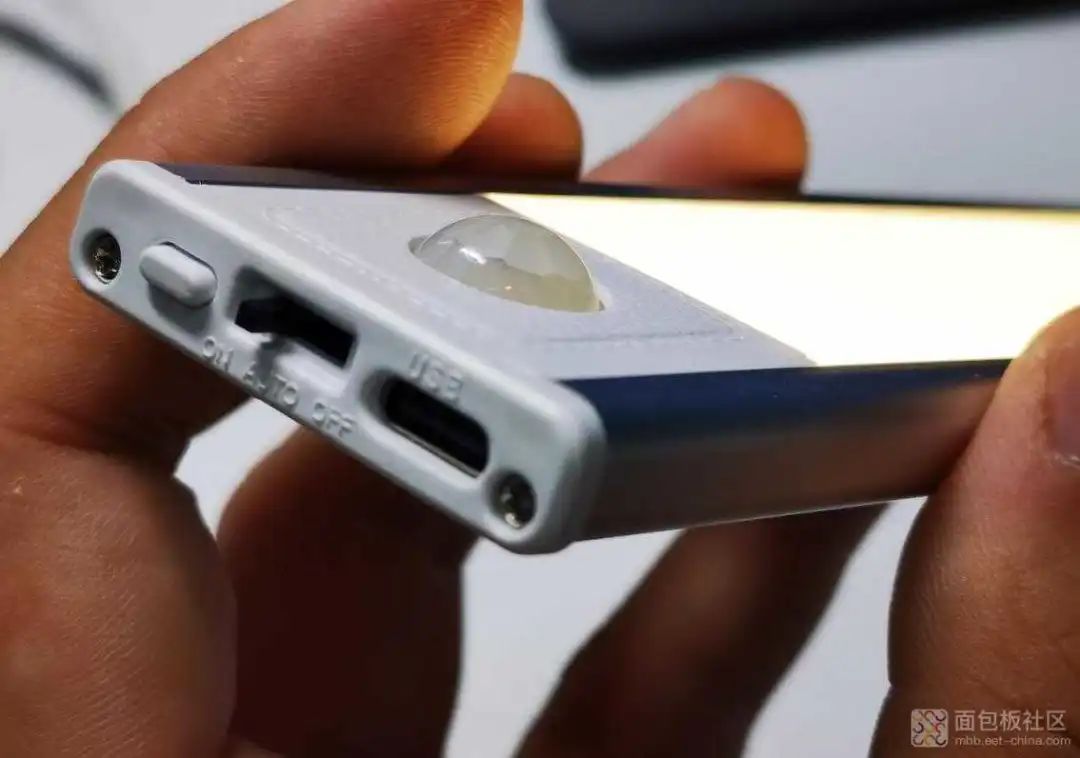

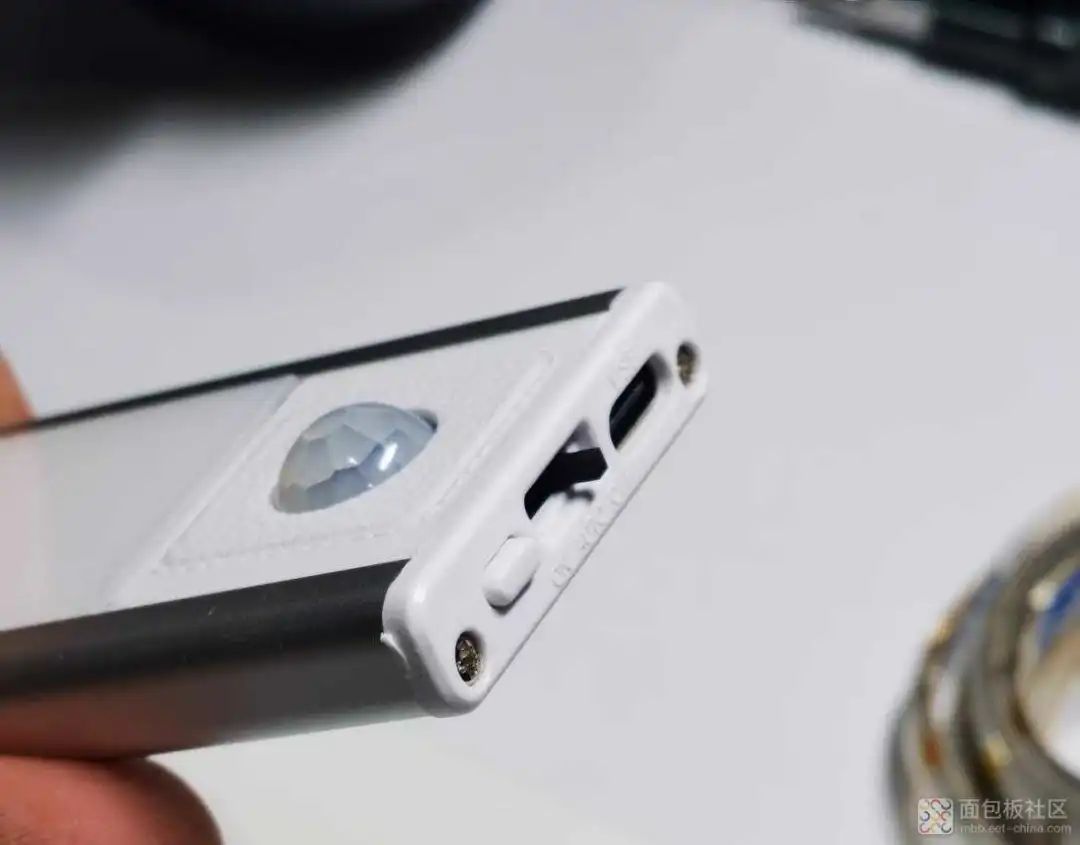

这一侧有两颗十字螺丝，一颗凸出的光色调节按键，一个Type-C接口以及一个拨动开关。拨动开关可以调节开、关和自动模式。打开模式下常量，通过按键调节色温。自动模式下开启人体感应模式，人来亮灯，延迟1分钟关灯，同样的可以通过按键调节色温。

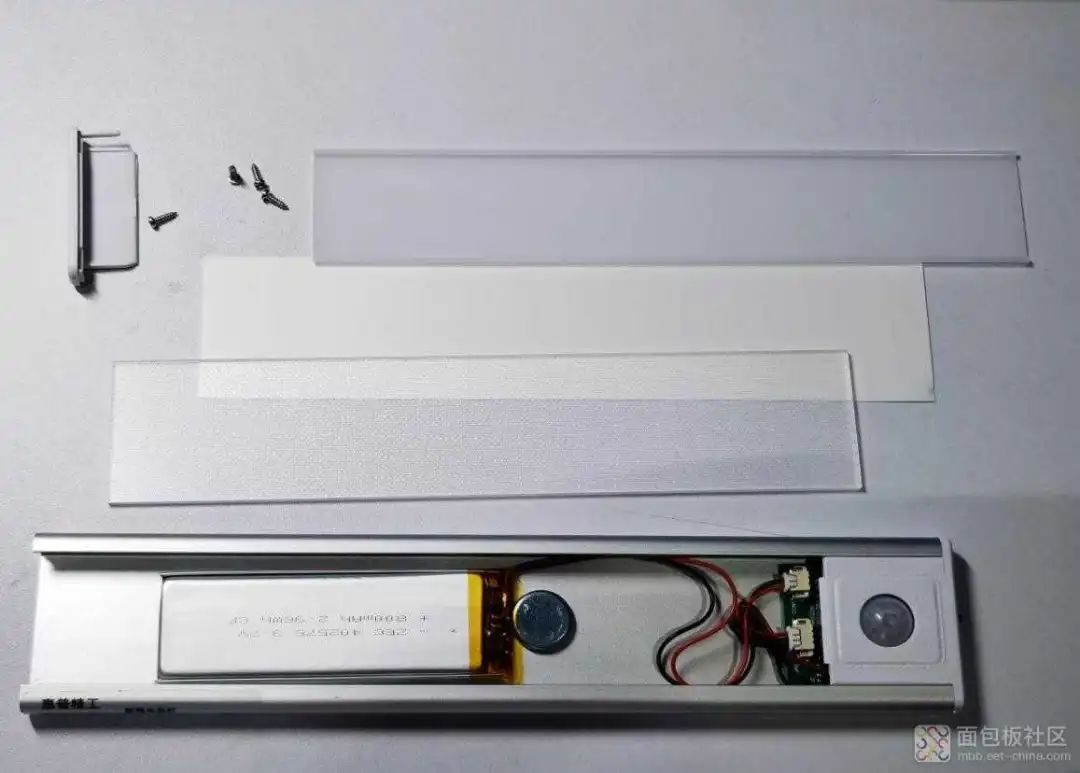

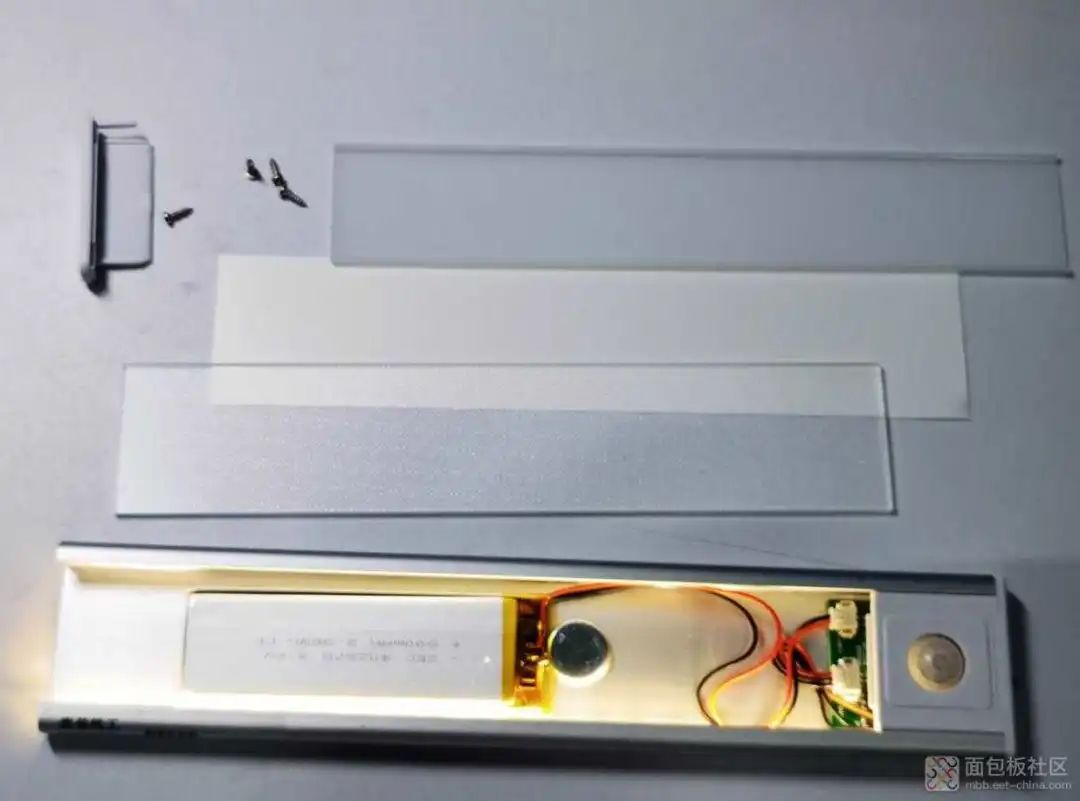

取下两侧的四颗螺丝，可以从一侧拽出均光板。本来我以为只有一块均光板。没有想到结构还挺复杂。采用了侧面发光LED的结构，通过均光点阵板、均光膜以及柔光盖板来将侧面的LED灯光均匀的发散到灯面。显示效果确实棒。

我们打开侧面的LED，可以看到发出的光亮在没有均光结构时是非常不明显，不适合照明的。

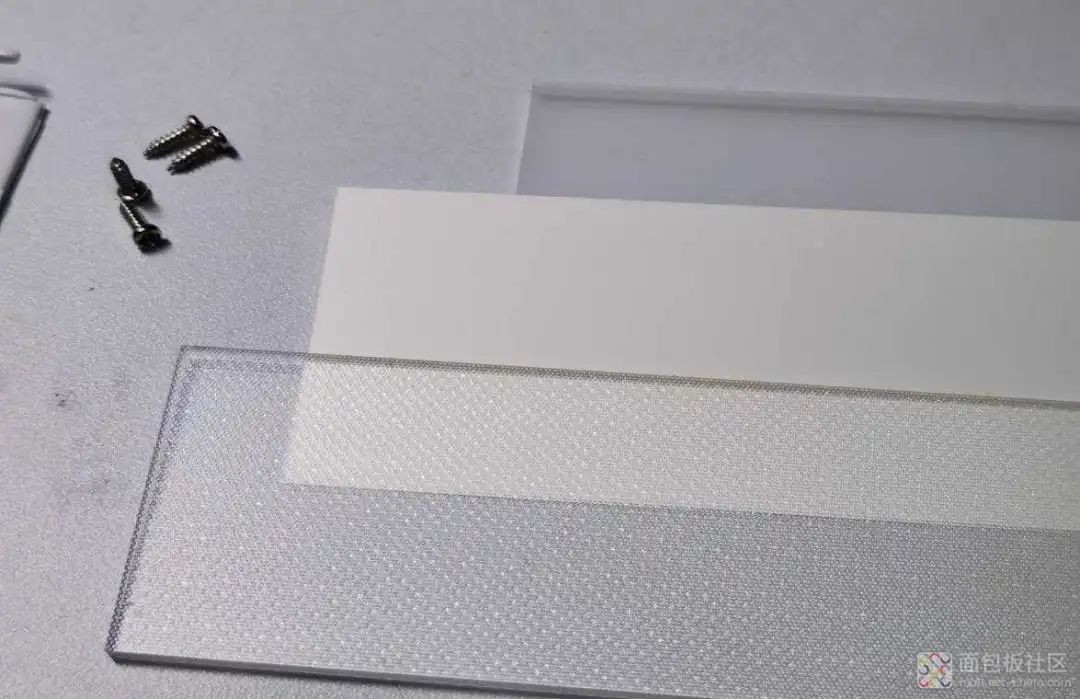

均光结构包括了均光点阵板、均光膜以及柔光盖板。点阵板表面有各种沟槽，用来将光大致均匀散射在面板处。中间一层透光率较低的均光膜，将散射的光更加均匀的散在表面，这时几乎看不出上下的色差。最后光照通过外侧的柔光盖板出来，光照柔和，适合做小夜灯照明。

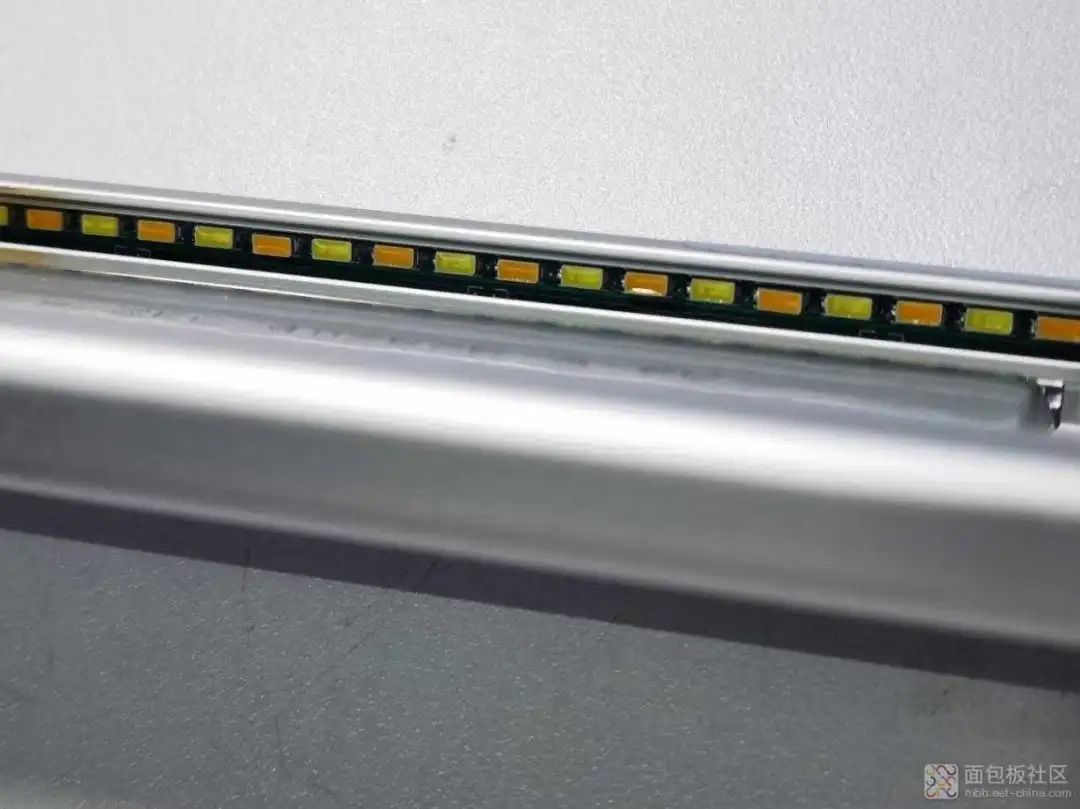

我们看侧面的一排LED灯珠，冷暖色调相间设计。间距密集，通过柔光结构后转变成面光源。

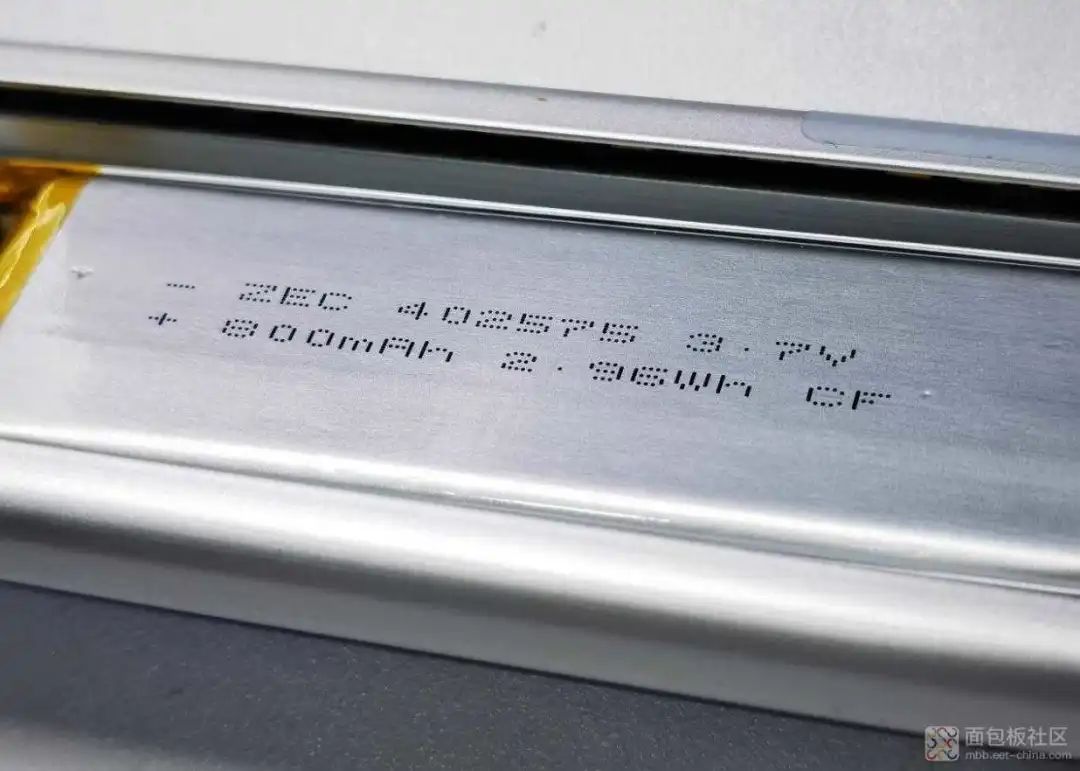

在壳体中间是一个聚合物软包锂电池，尺寸为402575，即厚4mm*宽25mm*长75mm。容量为800mAh@3.7V。要知道该电池在阿里巴巴上一颗已经要￥：6.5。

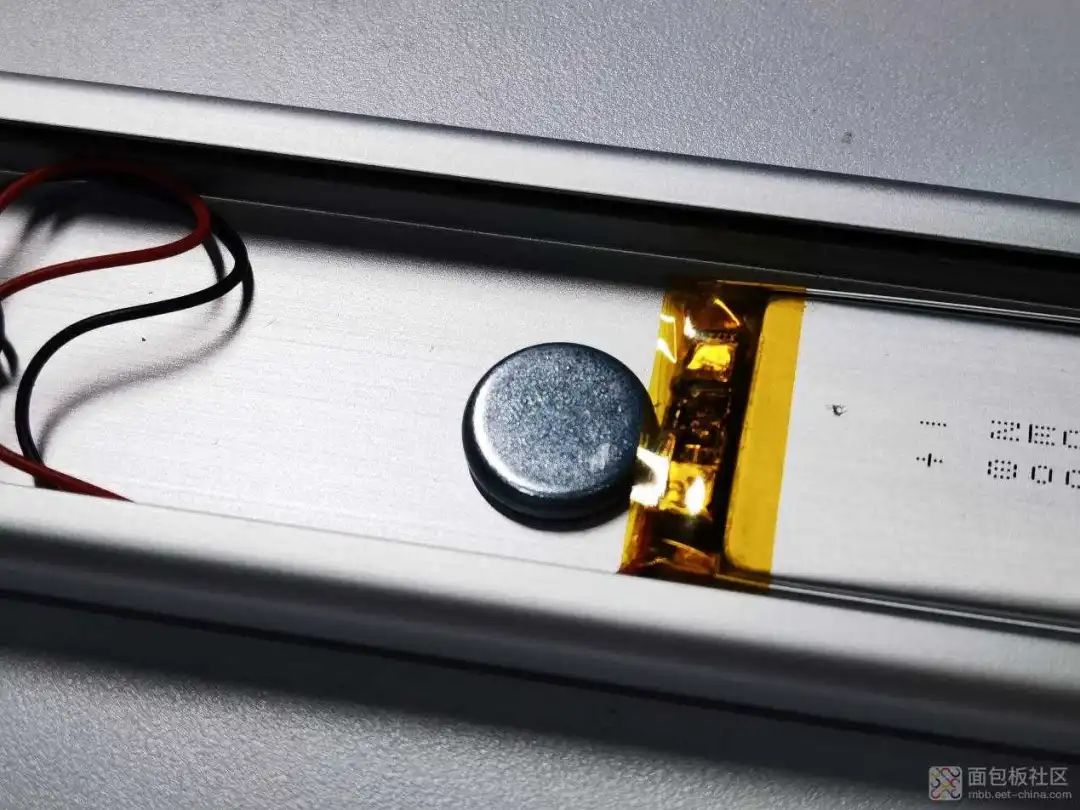

电池的一侧粘贴有强力磁铁，通过这片强力磁铁以及配套的铁质底座，可以将它吸附在绝大多数物体的表面。

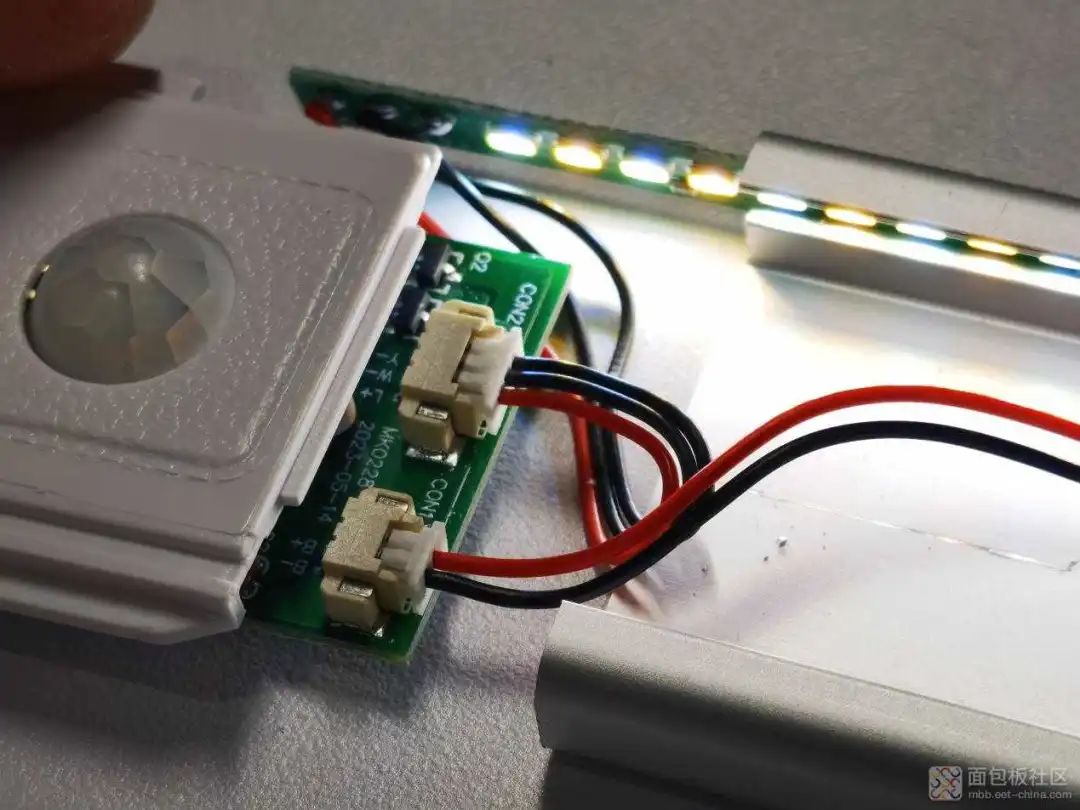

我们轻轻将调光板一侧取下，可以看到密密麻麻的排线，其中一条两芯的是电源排线，三芯的为冷暖光调光排线。

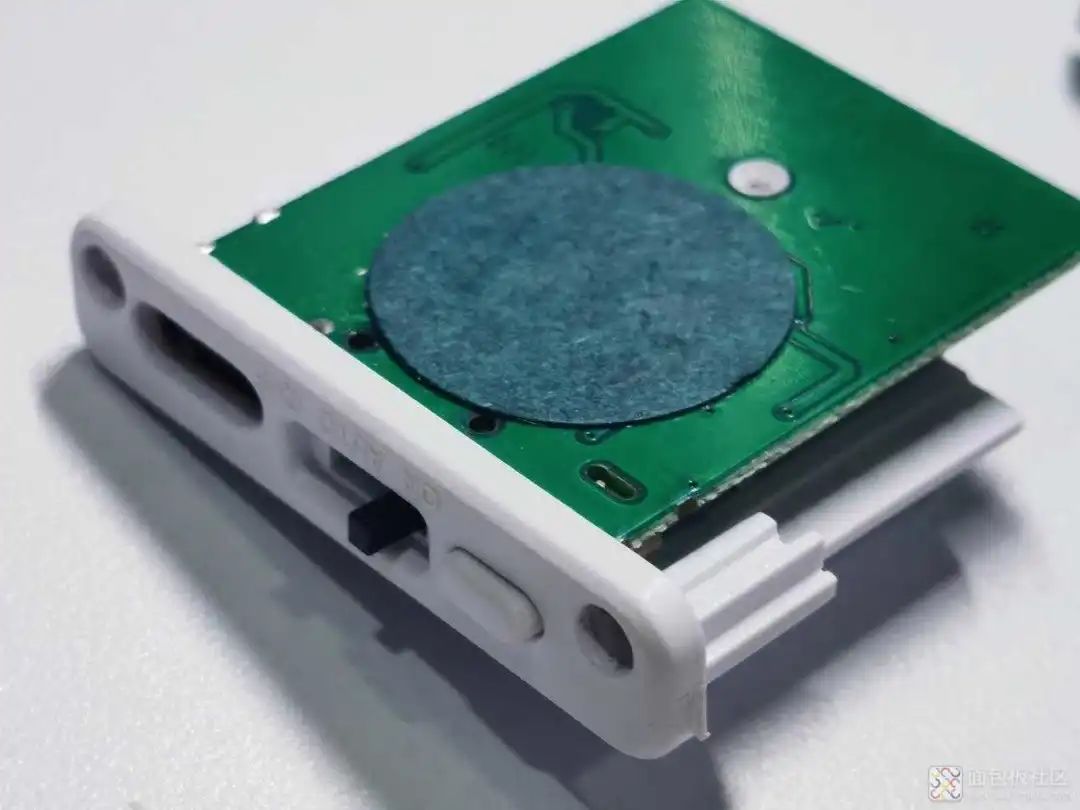

取下排线，看电路板的背面，在由焊接引脚的地方贴有青稞纸，防止引脚接触到背面铝壳导致短路。

正面即为菲涅尔透镜以及塑胶壳。

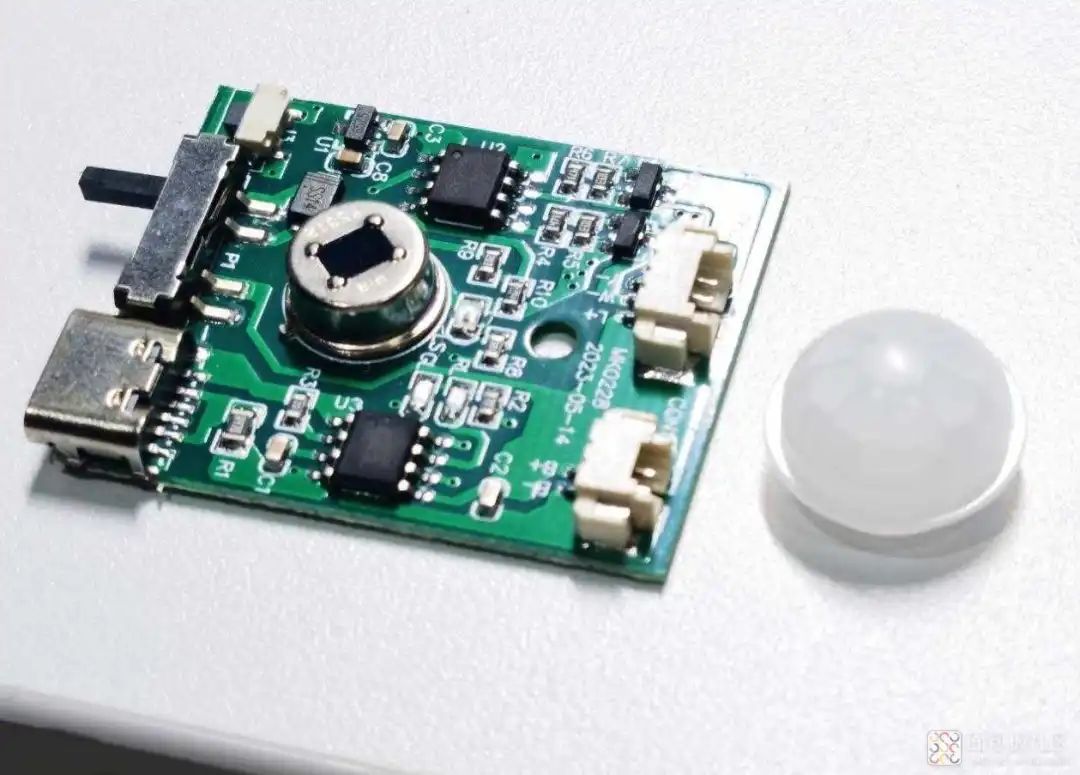

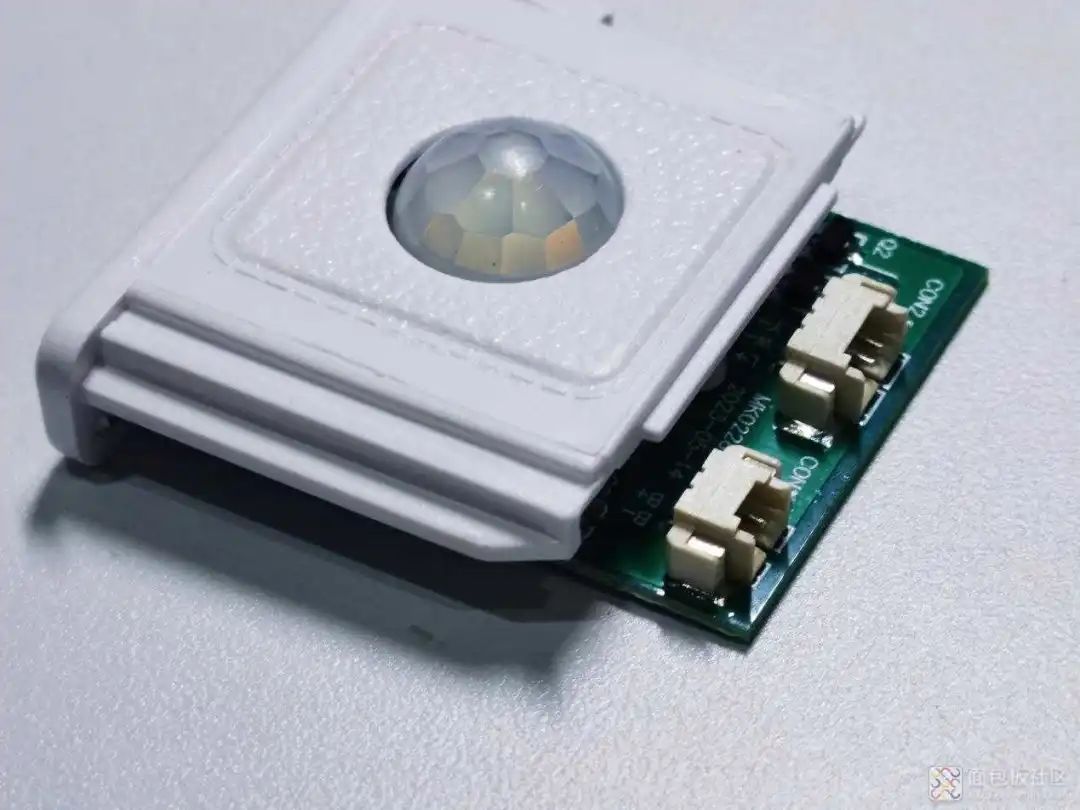

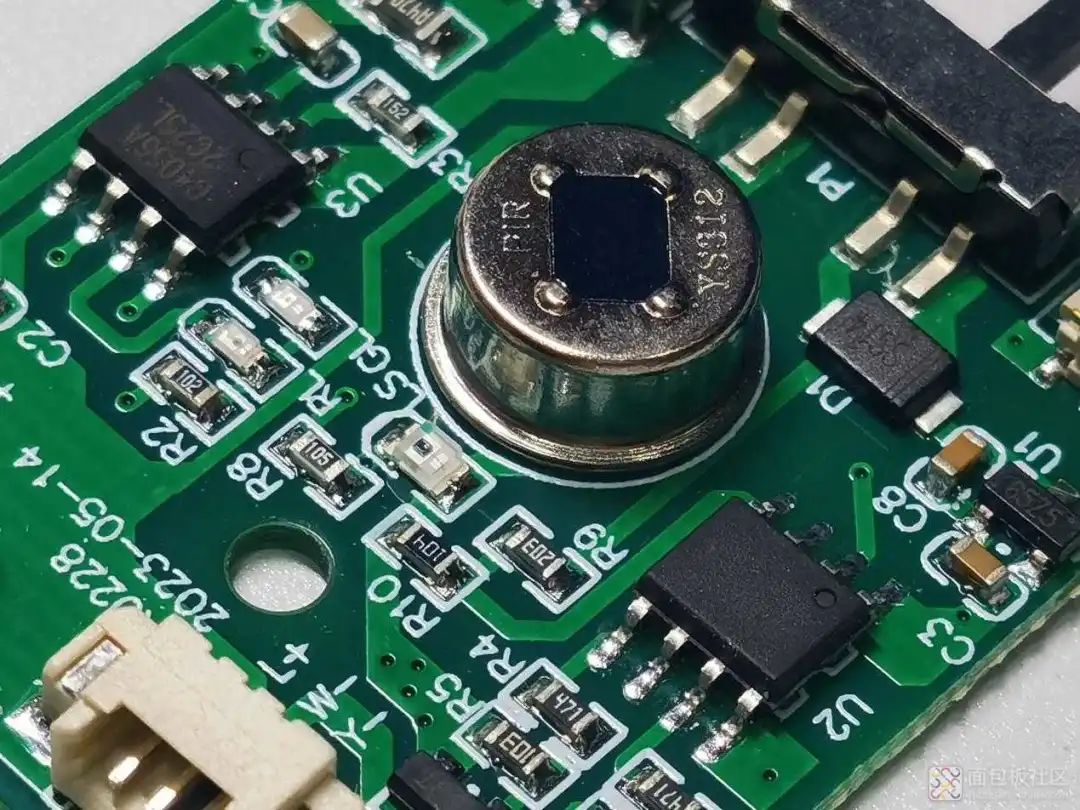

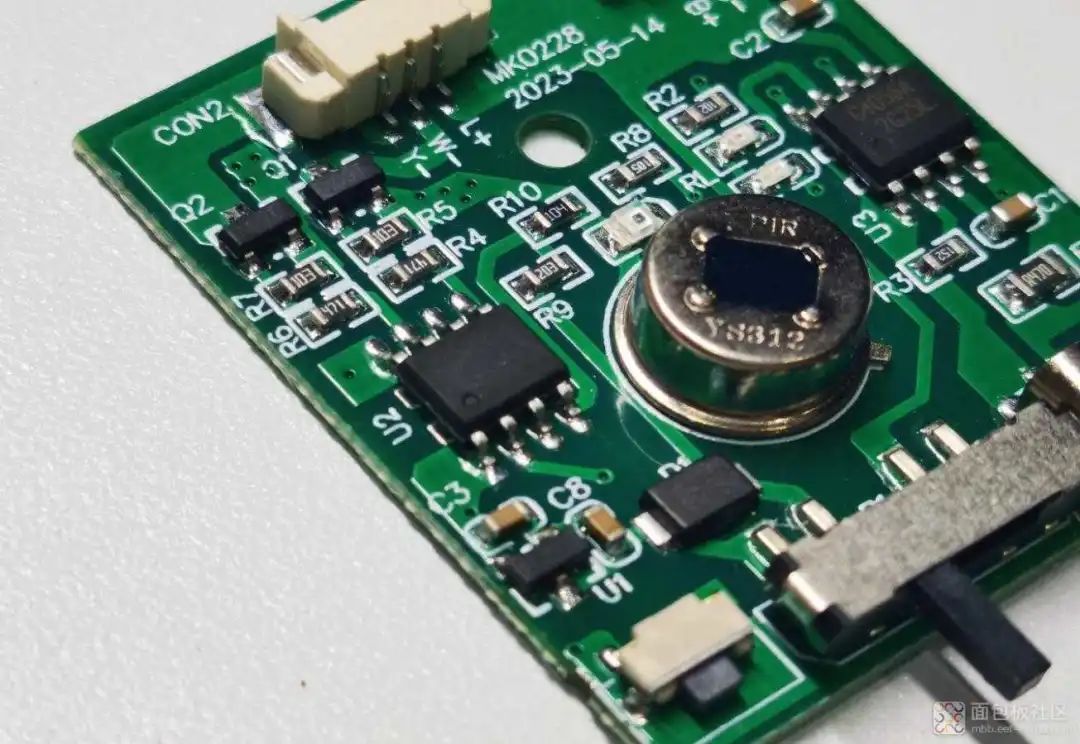

取下塑胶壳漏出电路板的正面。可以看到主要有两颗SOP-8的贴片芯片，以及红外热释电传感器以及外围电路。

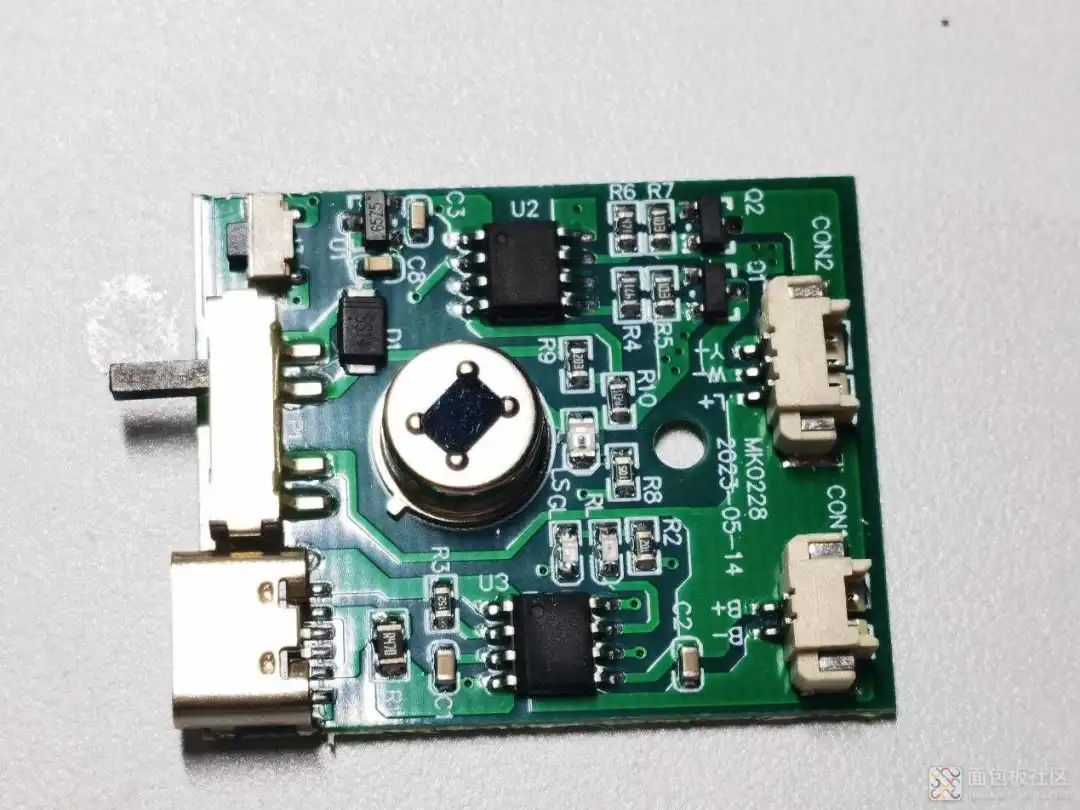

板子的两侧主要为开关、按键、排线接口以及充电口。

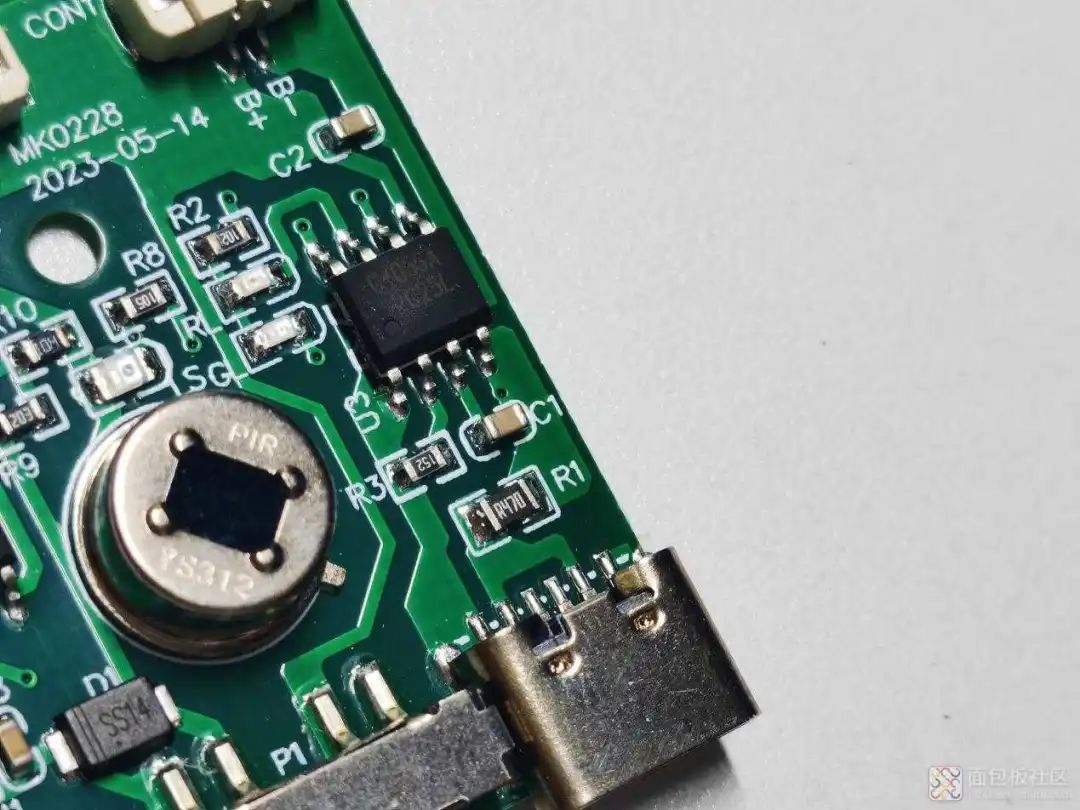

在Type-C接口后侧为C4056A充电管理芯片。即同等于TP4056锂电池充电管理芯片。该芯片给锂电池进行充电，后方连接到CON1电池底座上。芯片同样连接出两个LED灯进行充电指示，分别为RL和GL即代表绿色和红色。充电中显示红色，充满电显示绿色。

另外一侧为冷暖光切换电路，一颗丝印打磨掉的SOP-8的芯片，通过开关输入信号，控制三极管的导通来控制两路冷暖LED的工作。

最中间为一颗红外热释电传感器，通过菲尼尔透镜聚焦，可以探测到周围人体发出的红外线来判别人体存在。在红外热释电传感器侧面有一颗像LED灯珠的东西，这是一颗光线传感器，可以检测环境光照强度，在光照较亮的环境中，也就是白天或者开灯的环境下可以关闭红外传感器，不触发灯光，达到省电的效果。总的来说，买回来使用了一个月左右，没有充过电，装在柜子里依旧感应正常。
