ICer，这5种bug你是不是经常遇到？

文章来源于处芯积律，作者处芯积律

在你们的工作中都遇到过哪些bug呢？下面这些你见过没？

1.复位同步化问题

错误的地方：在时钟上升沿处处理复位信号，但未同步复位信号到时钟域，可能导致复位信号的抖动或同步问题。

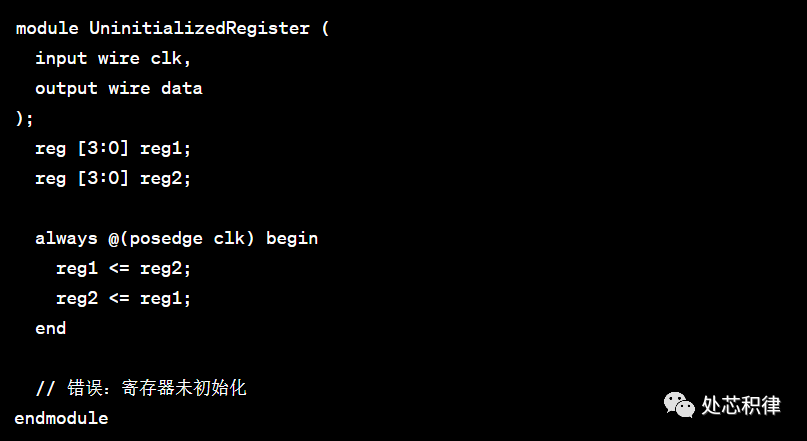

2.未初始化的寄存器的问题

错误的地方：未对寄存器 reg1 和 reg2 进行初始化，初始值未定义，可能导致未知的行为和仿真结果。

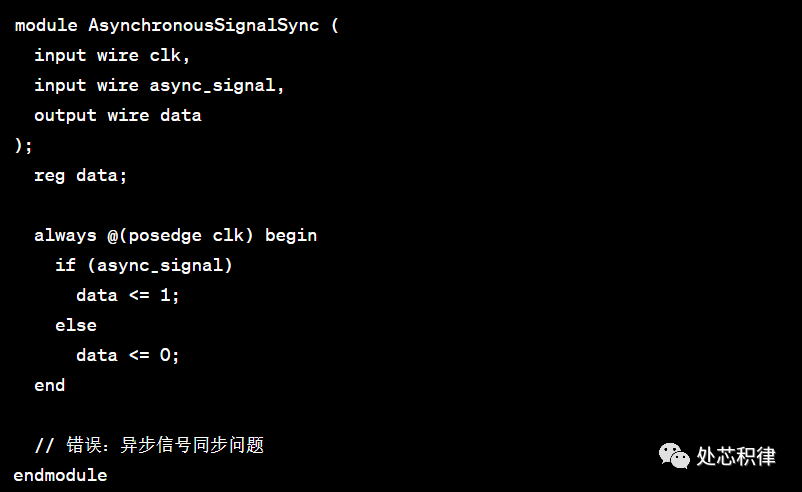

3. 异步信号同步问题

错误的地方：直接将异步信号 async_signal 用于时钟边沿触发的逻辑中，没有进行同步处理，可能导致元数据冲突和时序问题。

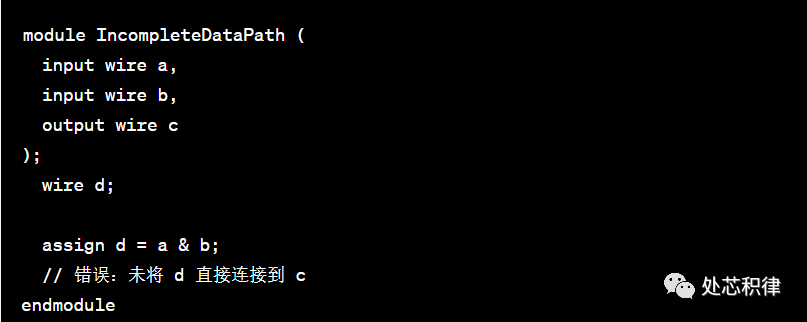

4. 不完整的数据路径

错误的地方：在数据路径中，信号 d 通过与门的连接计算得出，但未将 d 直接连接到输出 c。这可能导致输出 c 未能正确反映数据路径的结果，导致逻辑错误或意外行为。

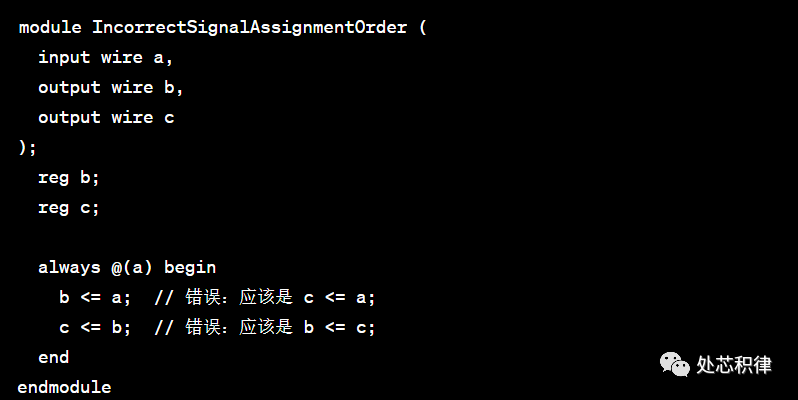

5. 不正确的信号赋值顺序

错误的地方：在信号赋值时，赋值顺序不正确，导致信号之间的依赖关系混乱，可能导致逻辑错误或不一致的行为。

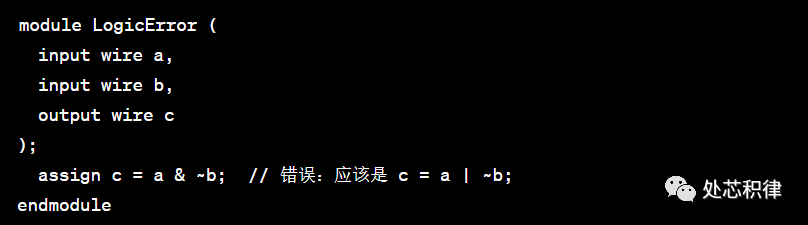

6.逻辑错误

错误的地方：在逻辑运算中，使用了错误的操作符，导致逻辑功能与预期不符。

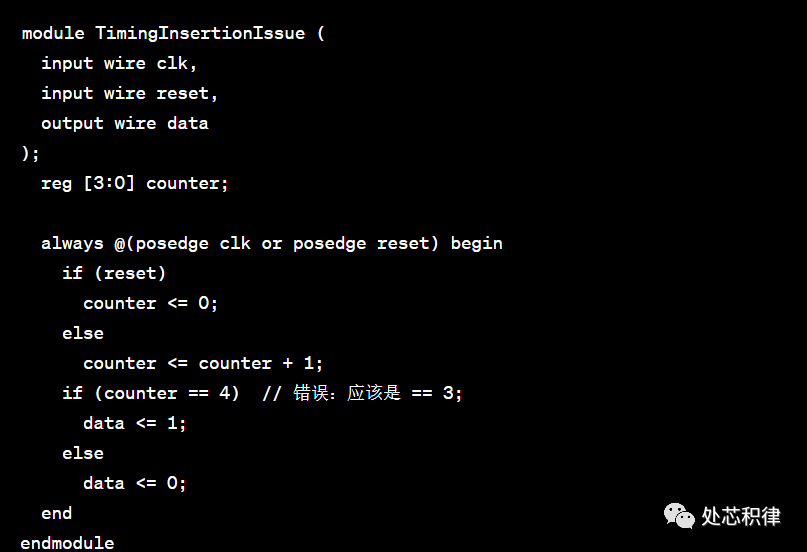

6. 时序插入问题

错误的地方：在时序逻辑中，对计数器值进行判断时，条件错误地设置为 counter == 4，而实际上应该是 counter == 3。这会导致时序行为出现问题。

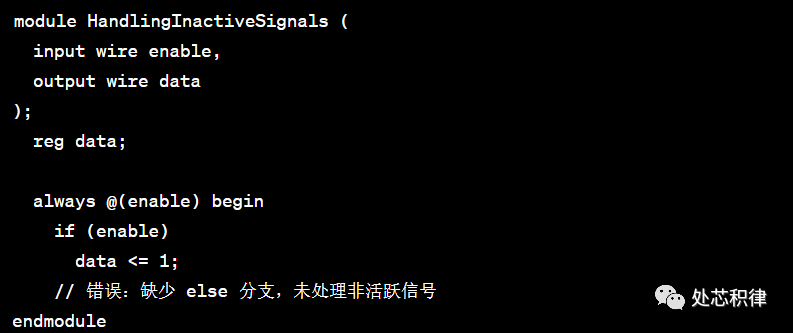

7.非活跃信号处理

错误的地方：在处理信号时，缺少 else 分支，未能正确处理信号非活跃的情况，可能导致逻辑错误。

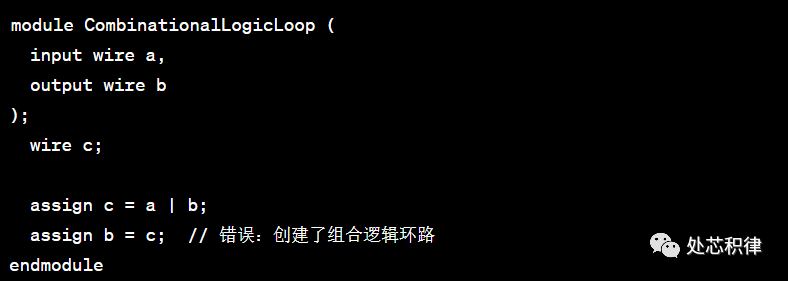

8.组合逻辑环路

错误的地方：在连续赋值语句中，创建了组合逻辑环路，其中信号 b 依赖于信号 c，而信号 c 又依赖于信号 b，这会导致综合和仿真时的不确定行为。

还有哪些RTL中常见的bug，欢迎大家留言讨论。
