充电头网拿到了鸿达顺推出的一款65W氮化镓充电器，这款充电器为方块造型，白黑两种颜色可选，并配有折叠插脚，小巧便携。充电器采用3个USB-C接口配置，任一接口均支持65W快充，且三口同时使用时均支持快充，能够满足手机，笔记本电脑的快充需求。下面就对鸿达顺这款氮化镓充电器进行拆解，看看内部的方案设计。
充电头网还拆解过鸿达顺45W双USB-C氮化镓充电器、鸿达顺65W 2C1A氮化镓充电器A2018、鸿达顺120W 2A2C四口快充充电器、鸿达顺65W 2C1A氮化镓快充充电器A1901-2、鸿达顺100W 2C3A五口快充充电器等产品，欢迎查阅。
鸿达顺65W氮化镓充电器外观
这款充电器方块造型通体白色，外壳表面进行了哑光处理，细磨砂的表面带来细腻的手感。

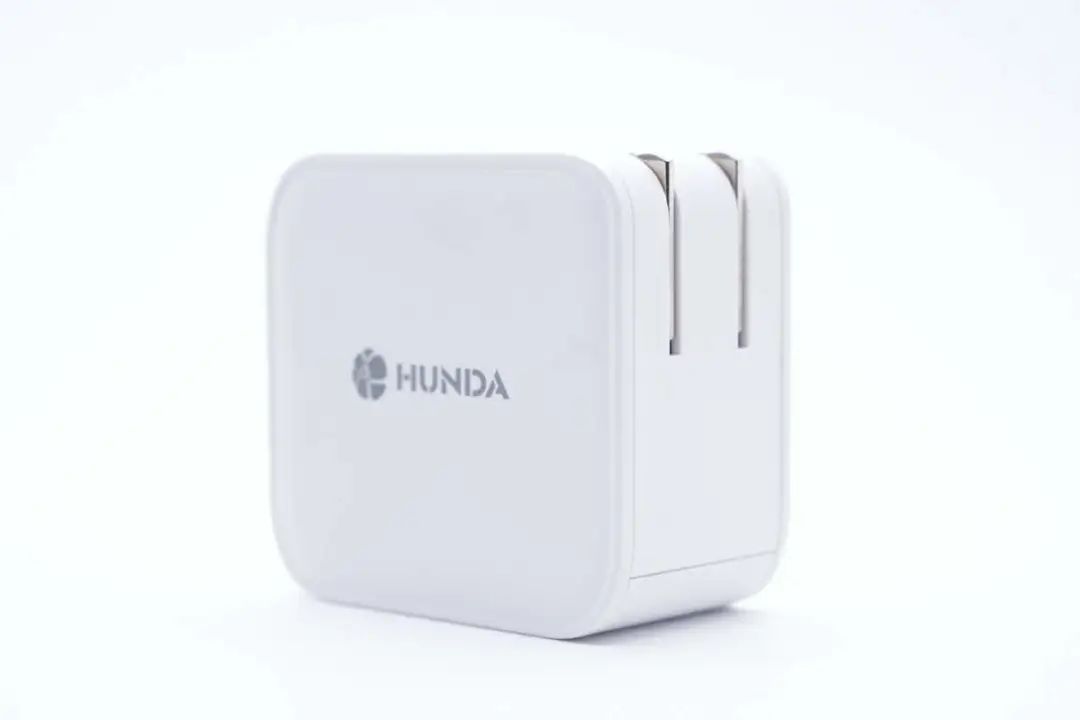

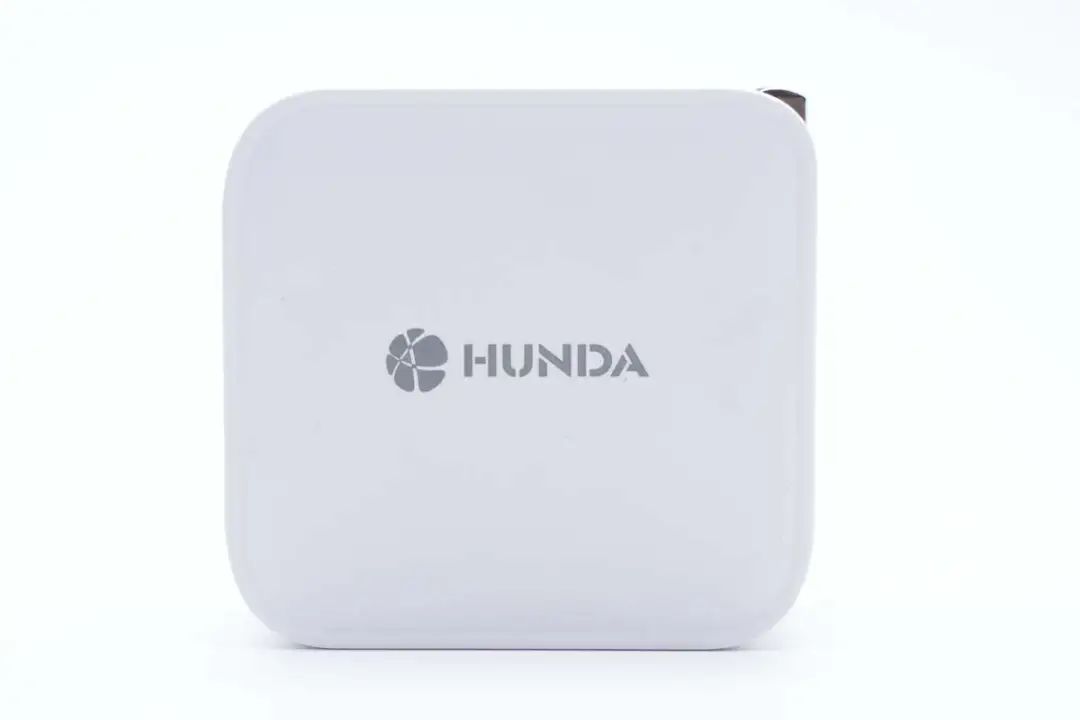

机身正面印有HUNDA品牌和logo。

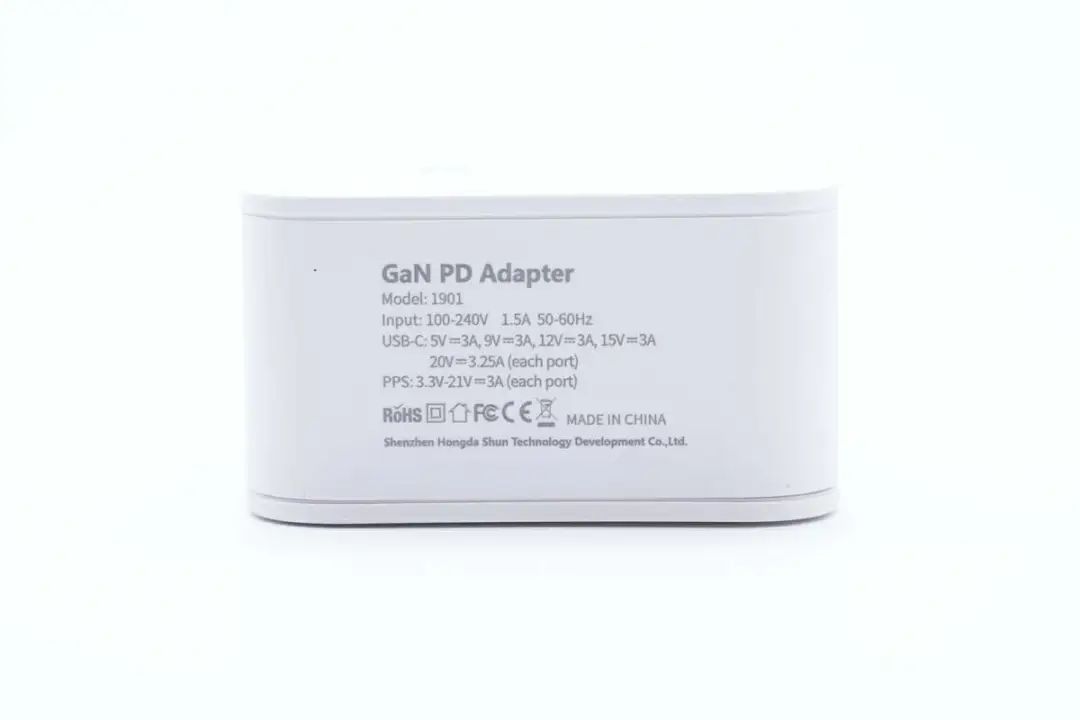

侧身外壳上标注有产品参数信息
型号：A1901
输入 ：100-240V~50/60Hz 1.5A
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A
PPS：3.3-21V3A
制造商：深圳市鸿达顺科技发展有限公司
产品已经通过了RoHS、FCC、CE认证。

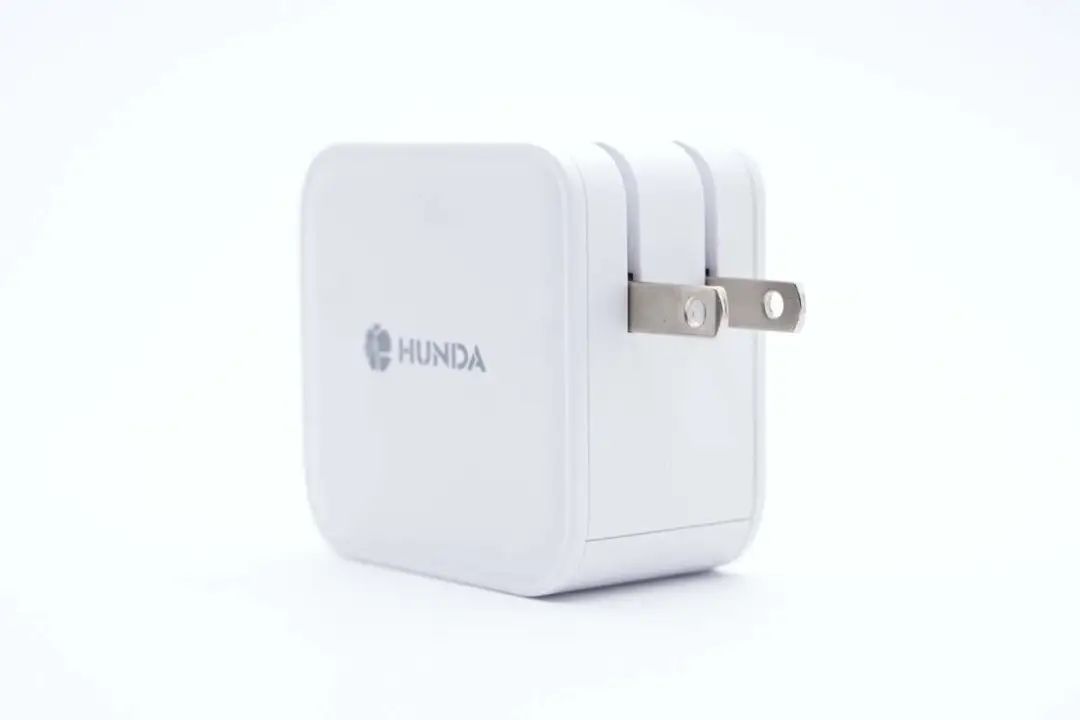

输入端配备可折叠国标插脚，携带方便且不易刮伤其它电子产品。

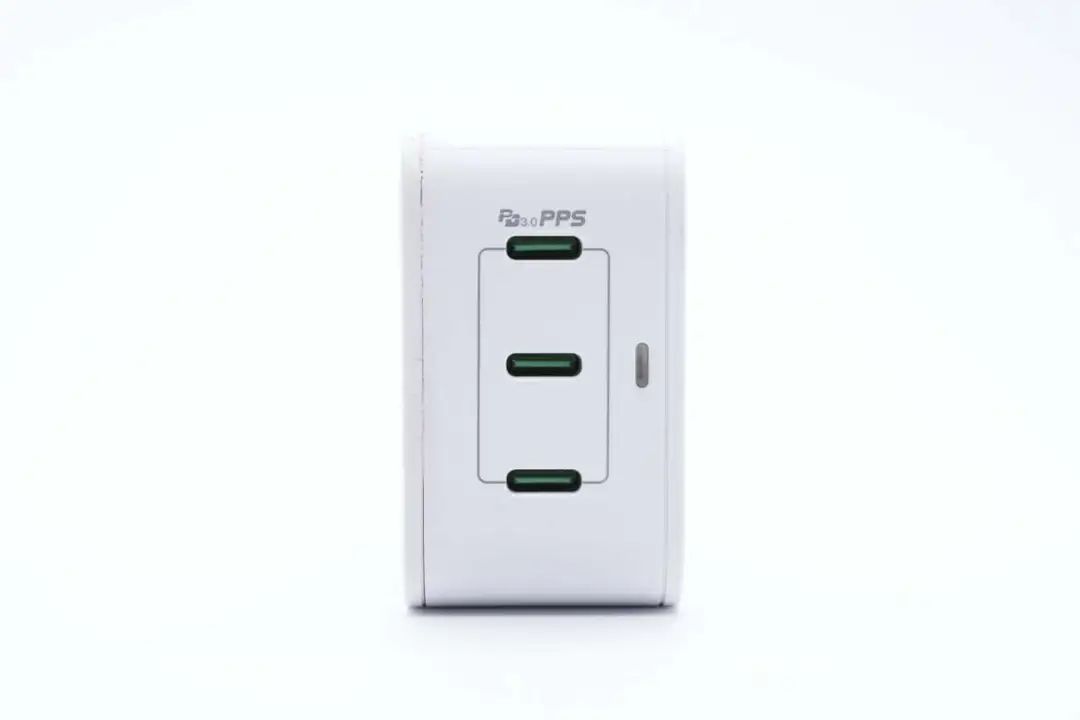

输出端配备三个USB-C接口，接口胶芯均为绿色。

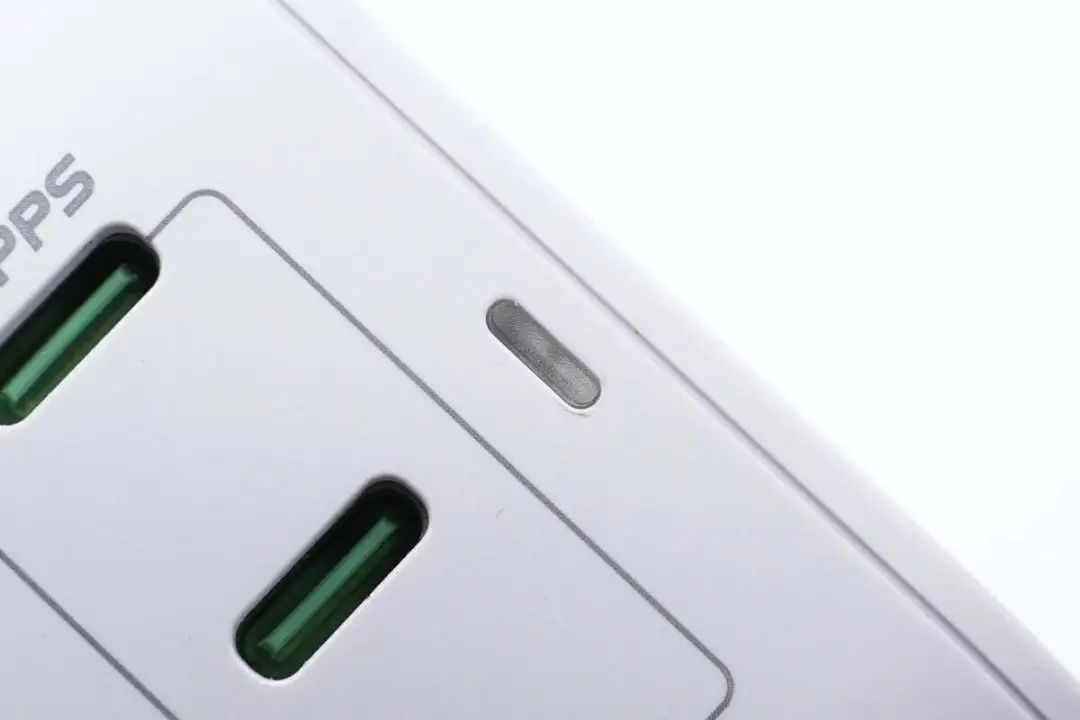

此外输出端边缘还设有LED指示灯。

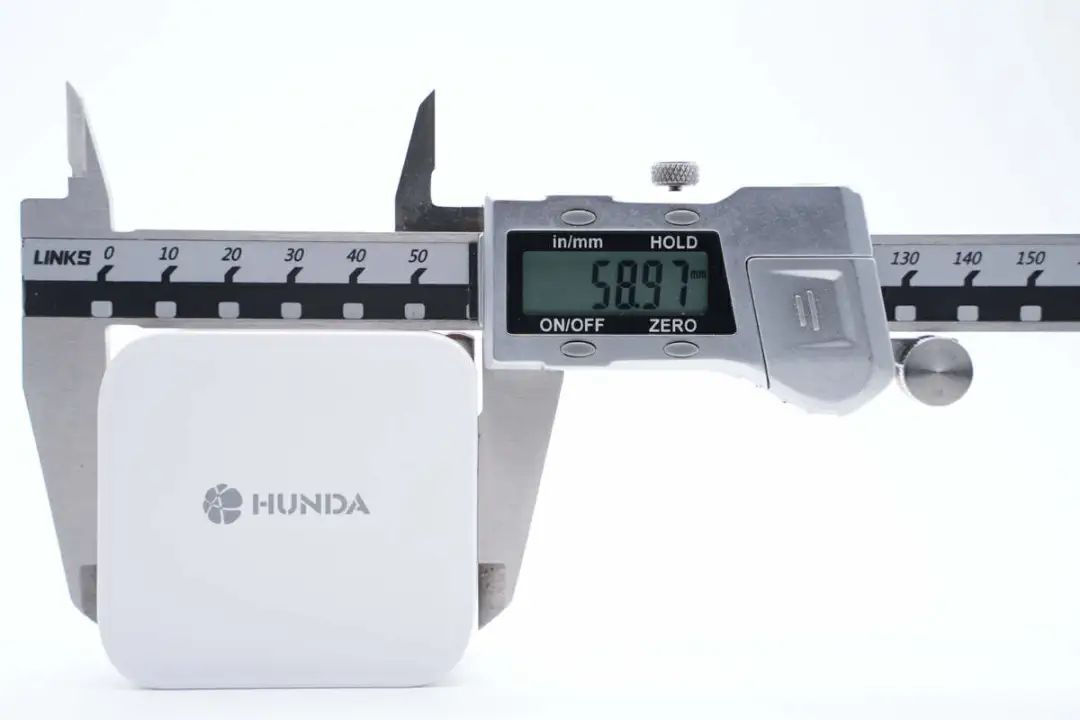

测得充电器机身高度为58.97mm。

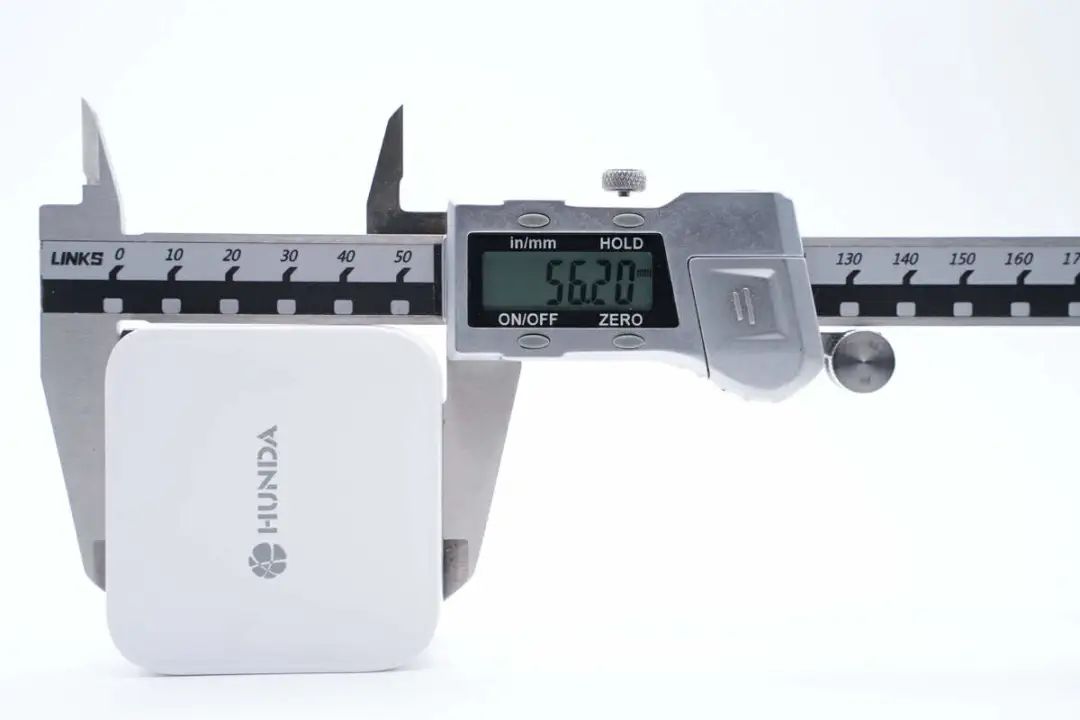

宽度为56.2mm。

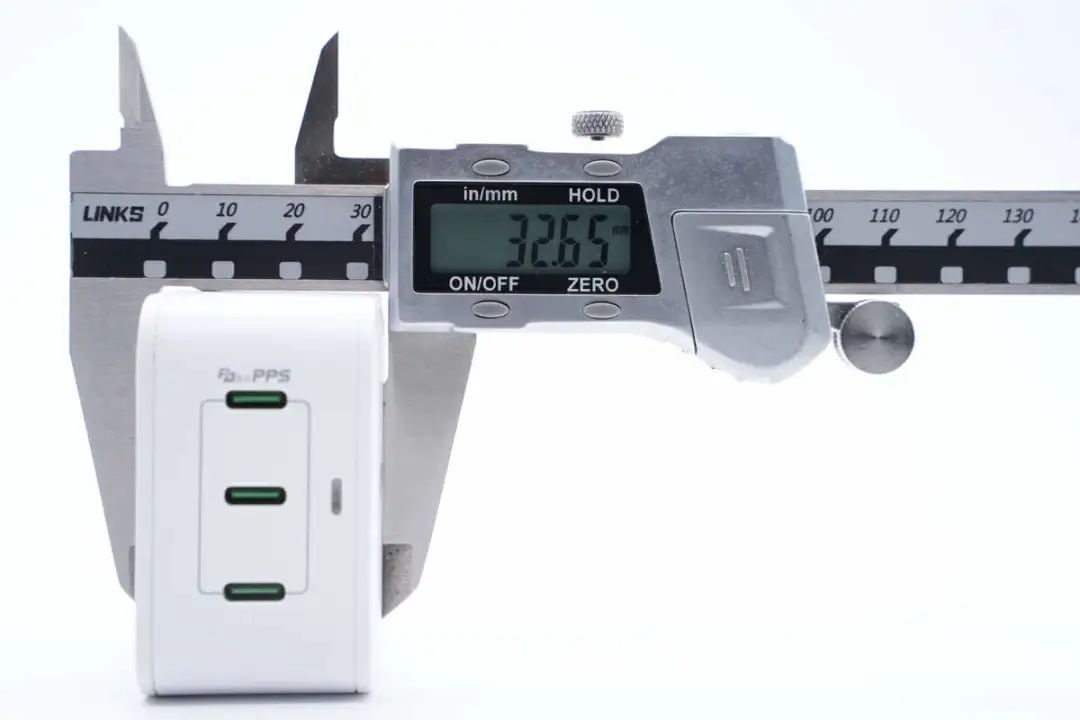

厚度为32.65mm。

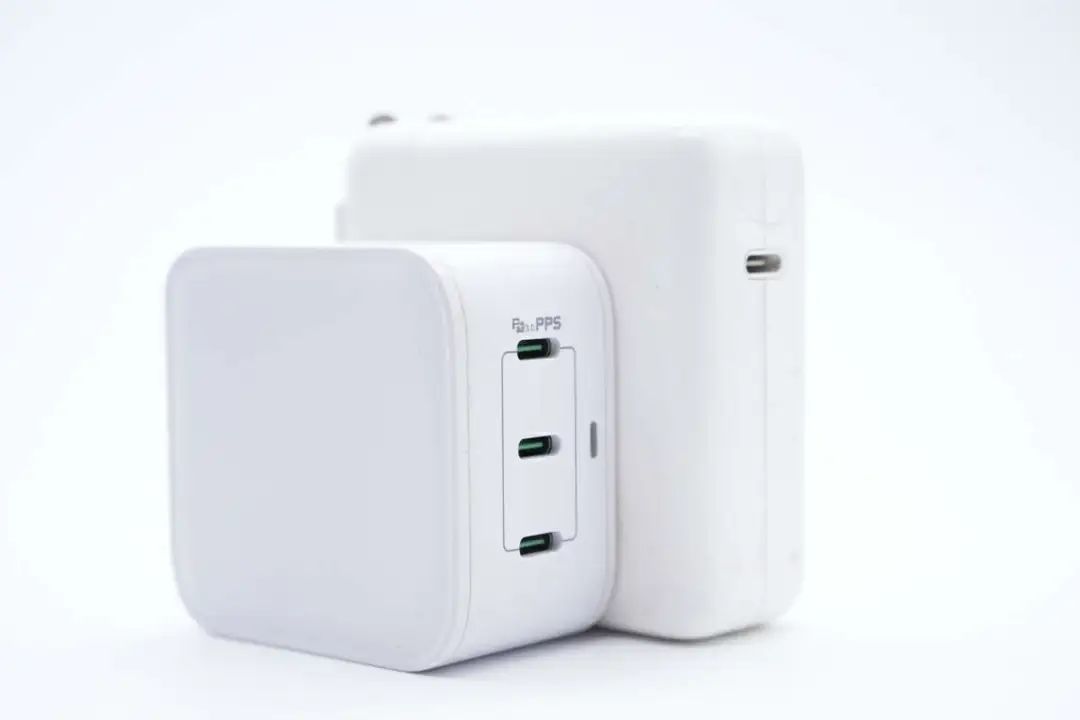

和苹果61W充电器对比，体积优势明显。

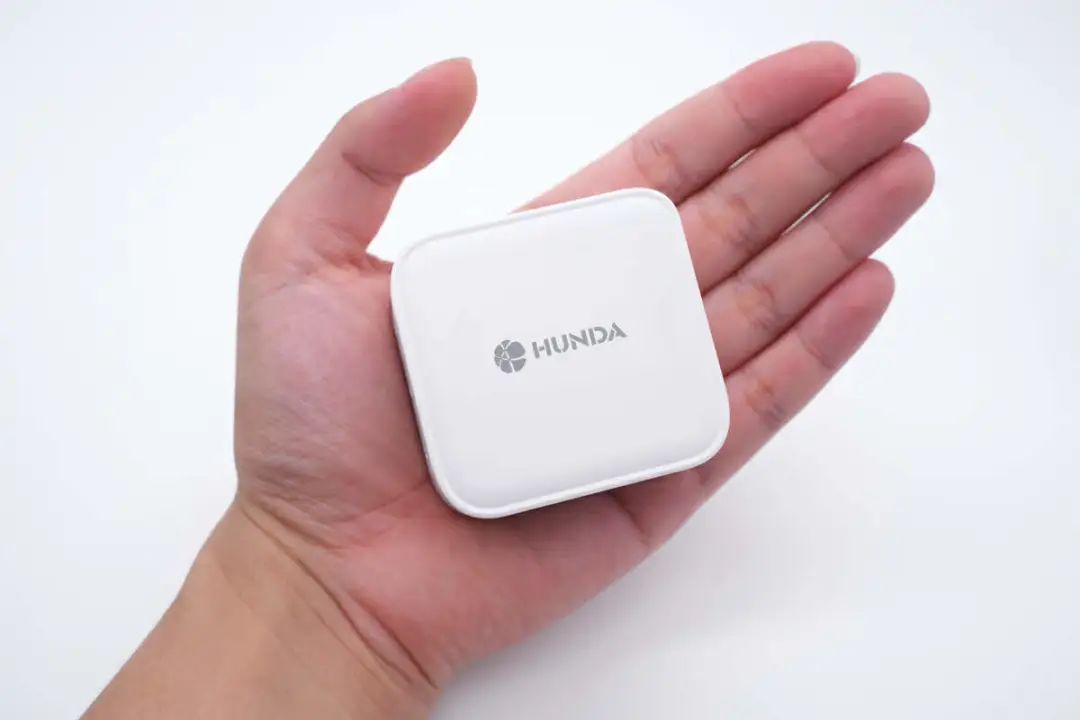

充电器拿在手上的大小直观感受。

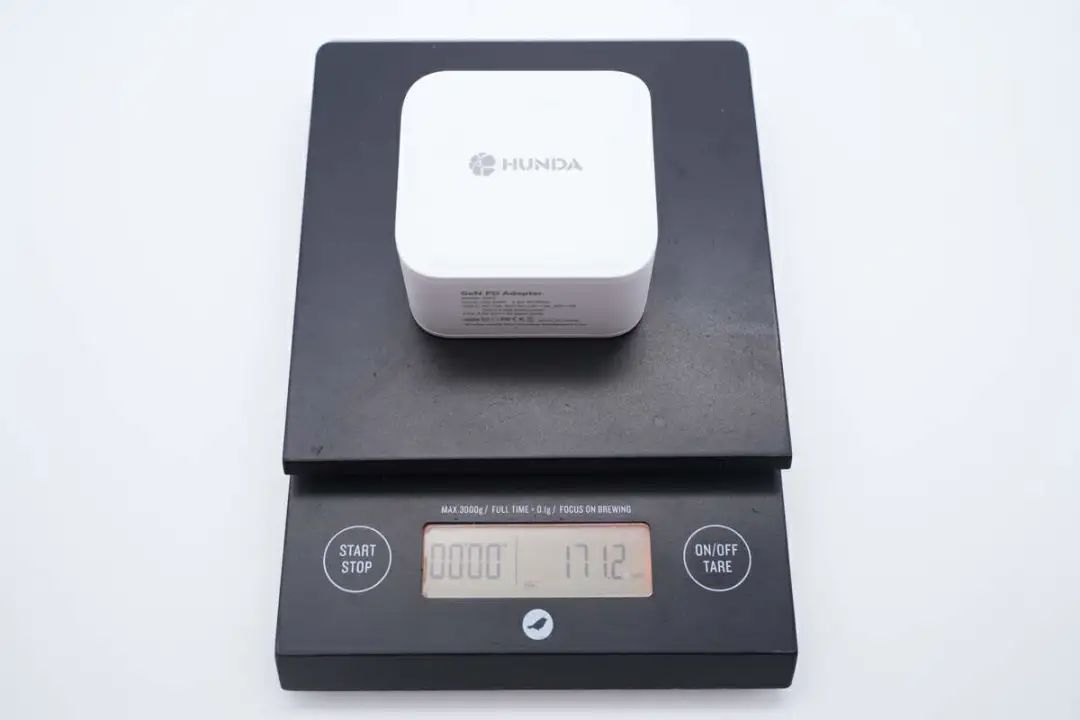

另外测得充电器净重约为171g。

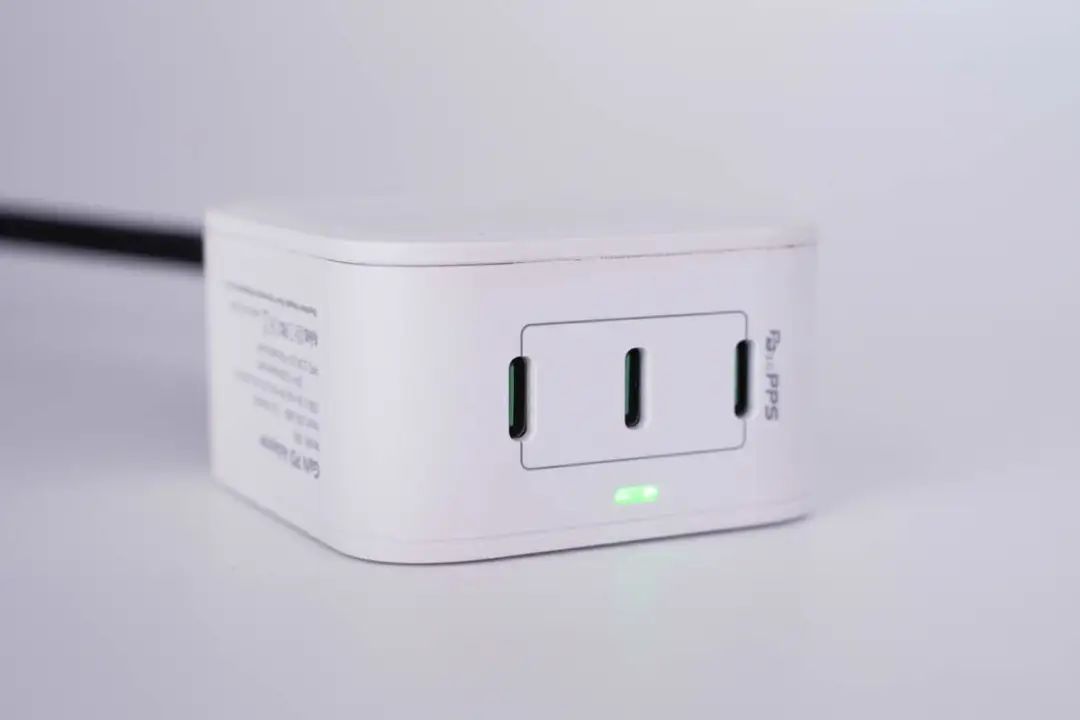

接通电源，充电器指示灯亮绿光。

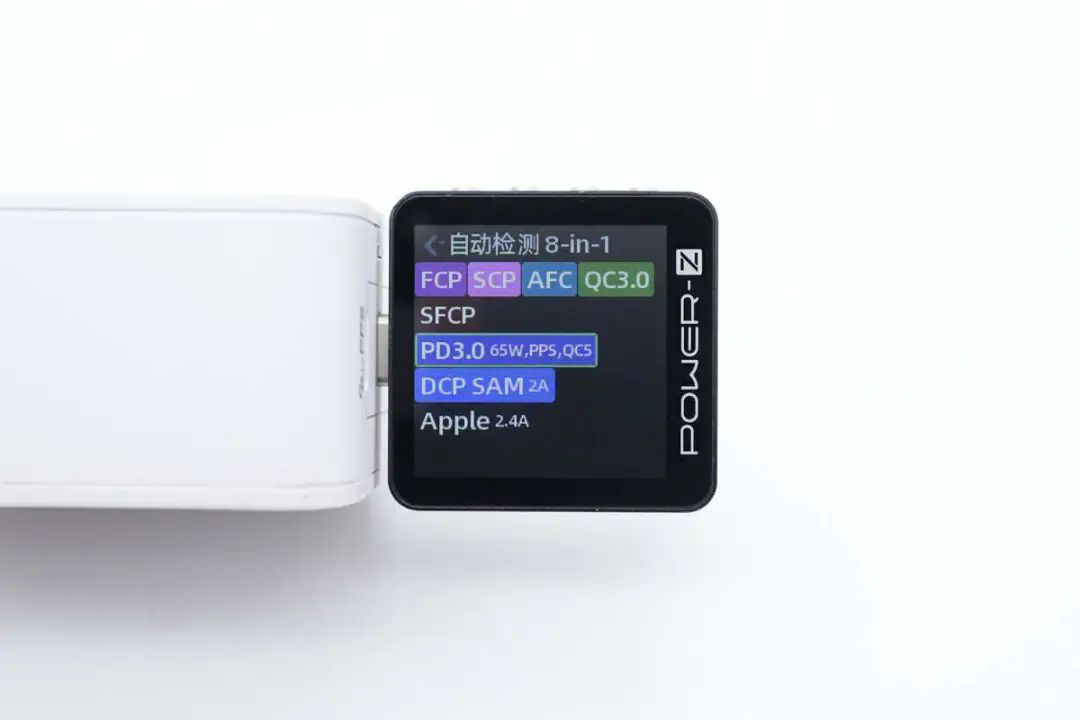

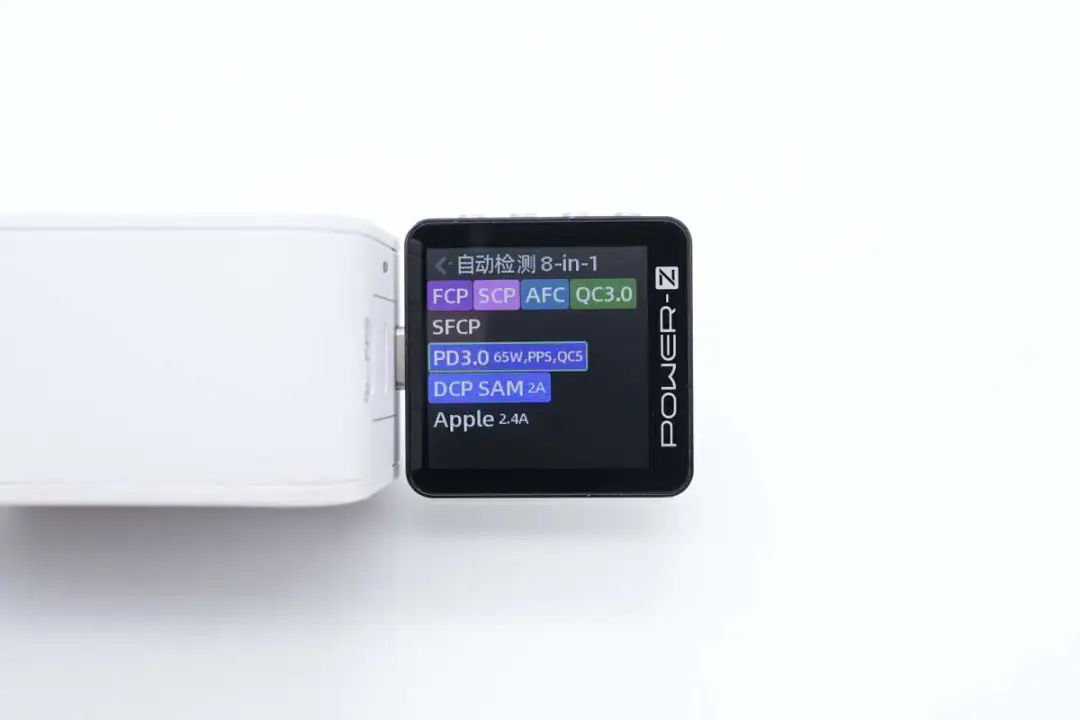

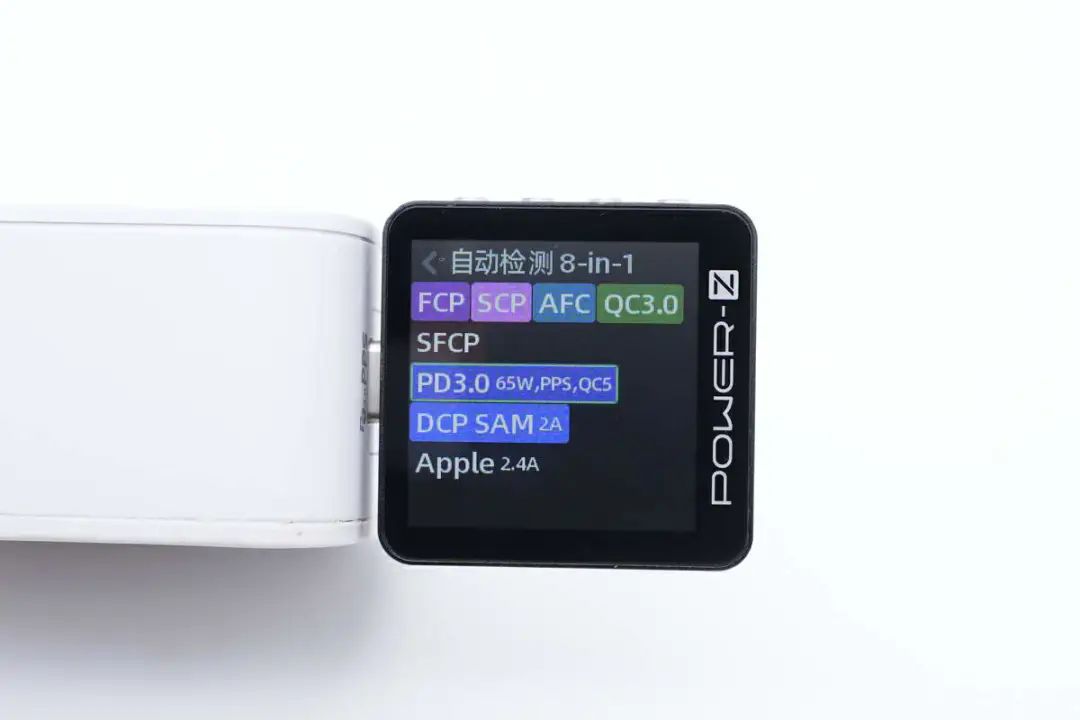

使用ChargerLAB POWER-Z KM003C测得三个USB-C口都支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

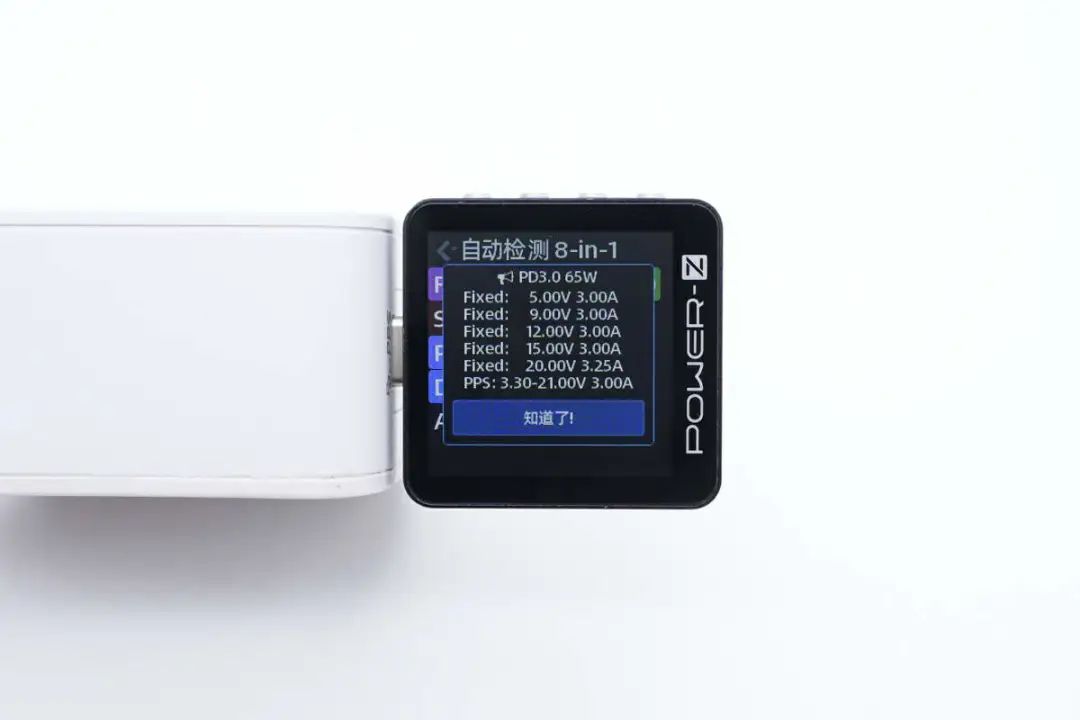

PDO报文也都相同，显示具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
第二个USB-C接口协议测试展示。

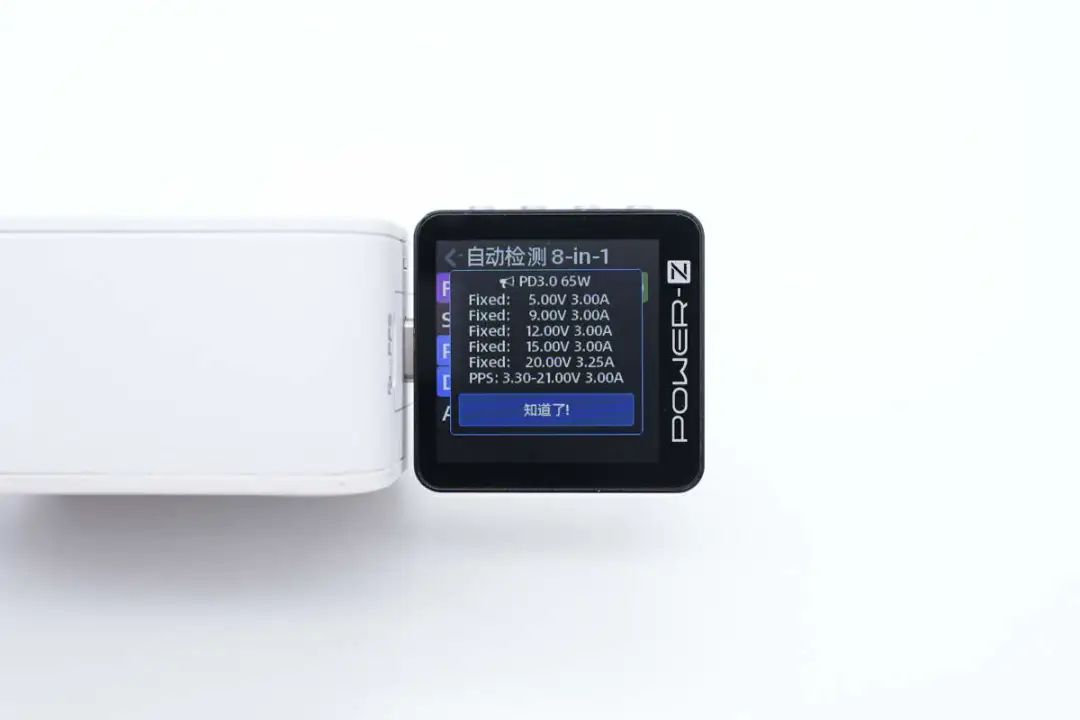

PDO报文展示。
第三个USB-C口协议测试展示。

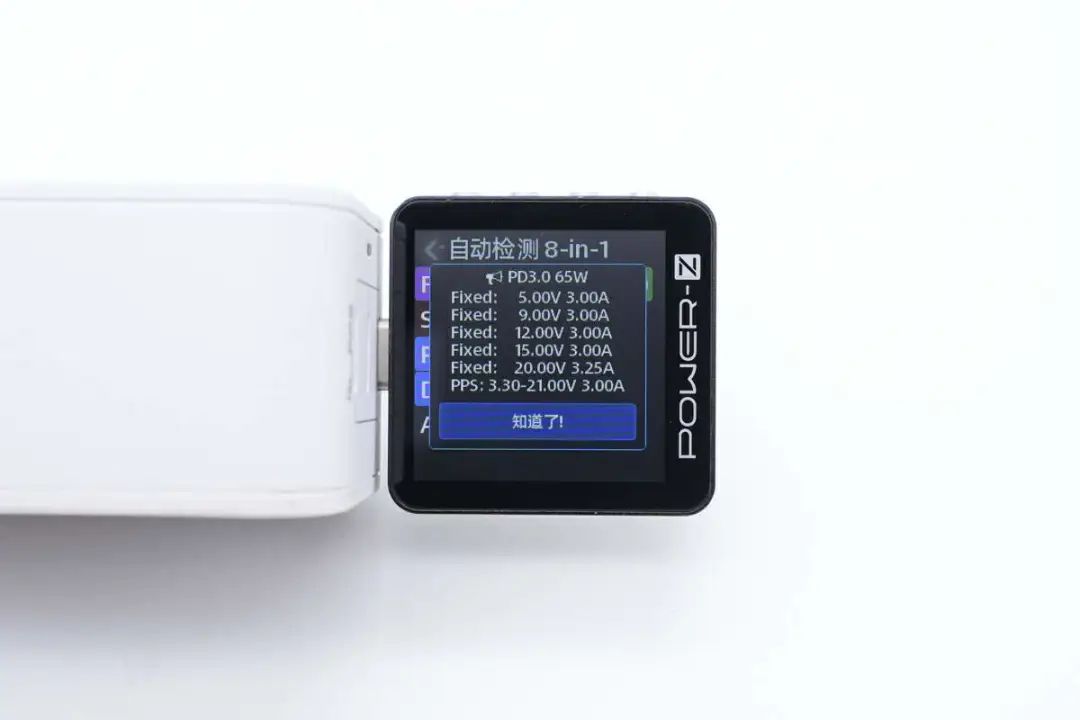

PDO报文展示，三个USB-C口性能完全一样，支持功率盲插，日常使用方便。
鸿达顺65W氮化镓充电器拆解
看完了这款充电器的开箱和测试，下面就进行拆解，看看内部的方案设计。

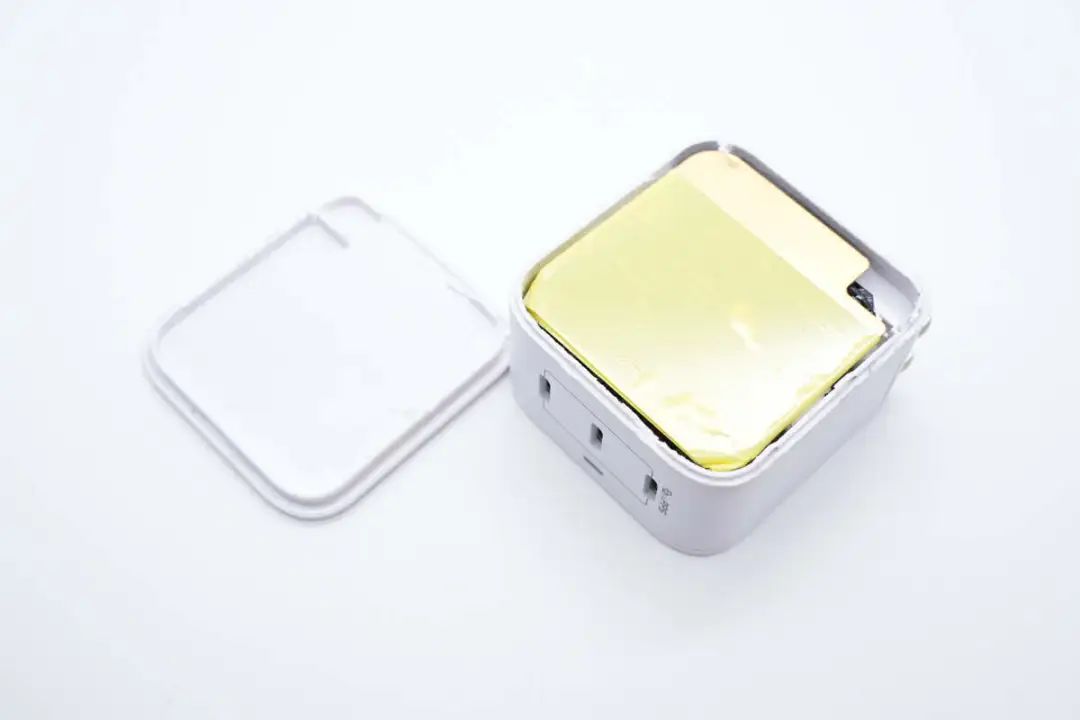

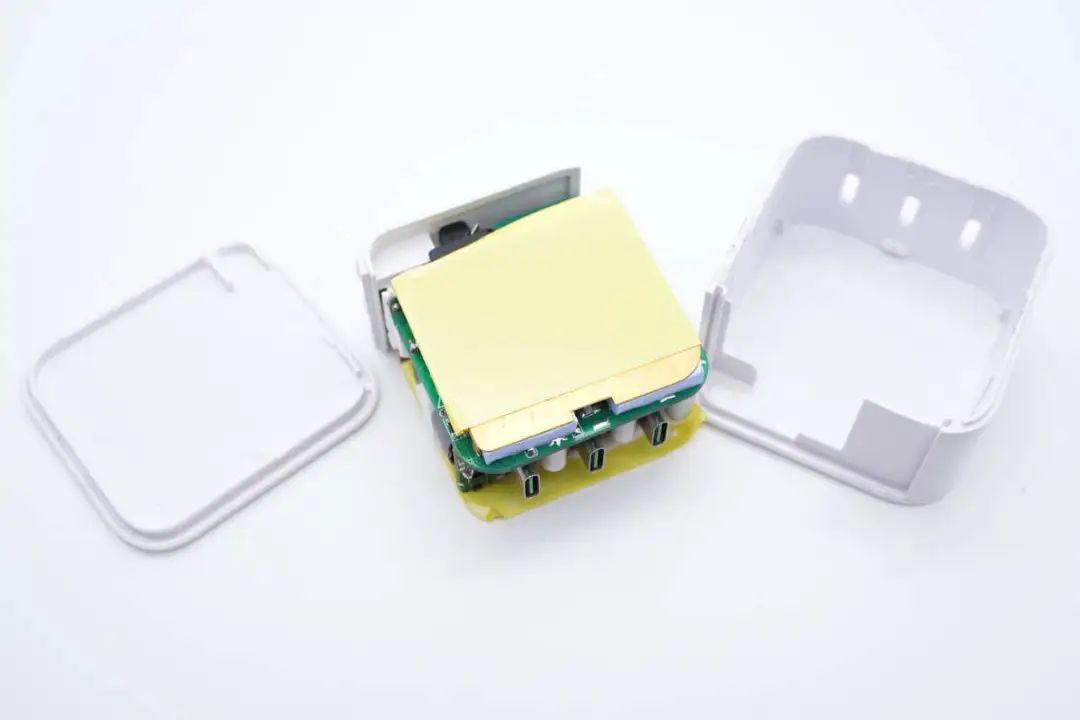

首先沿壳体接缝撬开侧面外壳，PCBA模块采用铜片散热，并粘贴胶带绝缘。

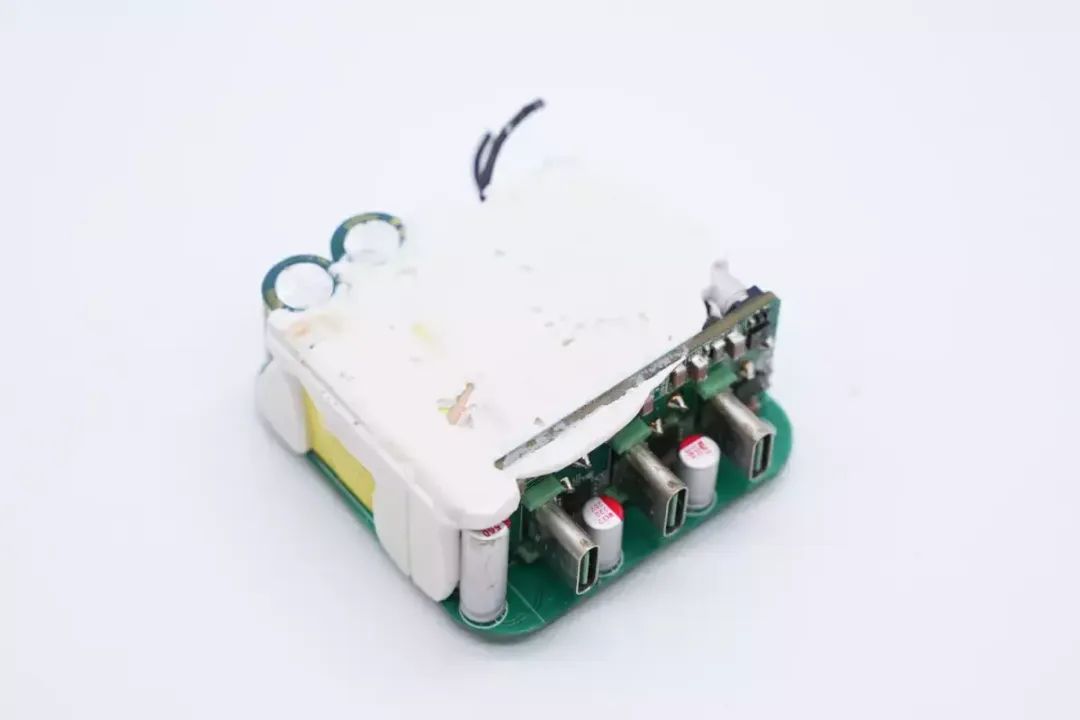

从壳体内部取出PCBA模块，PCBA模块两侧均覆盖铜片导热。

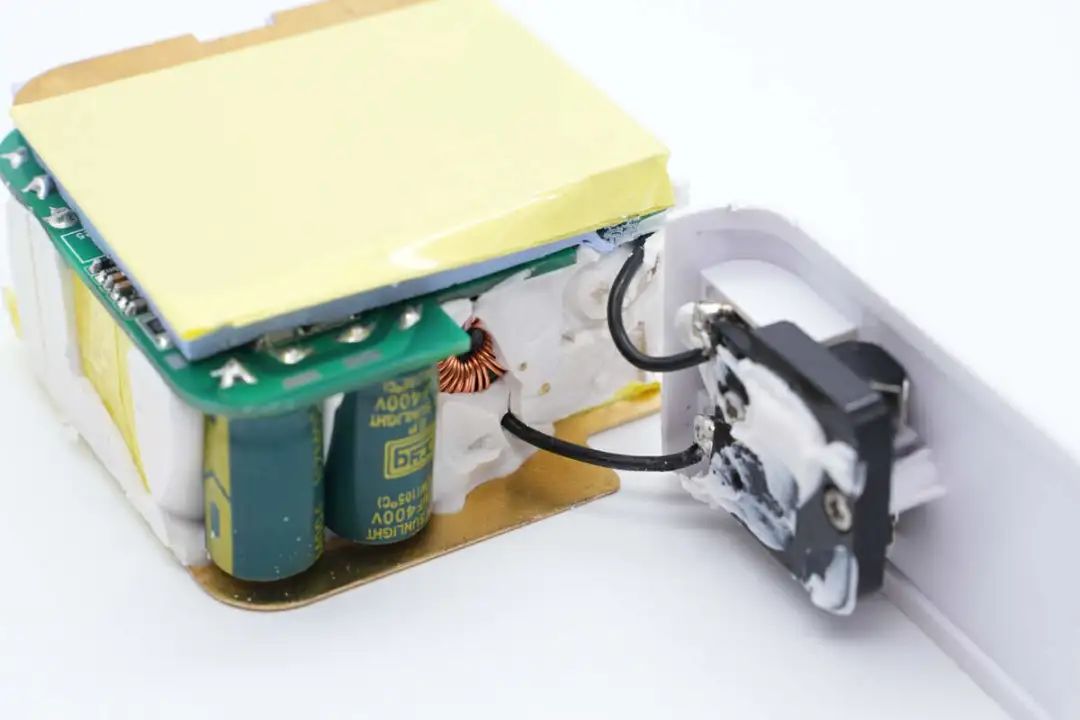

折叠插脚通过导线焊接连接供电。

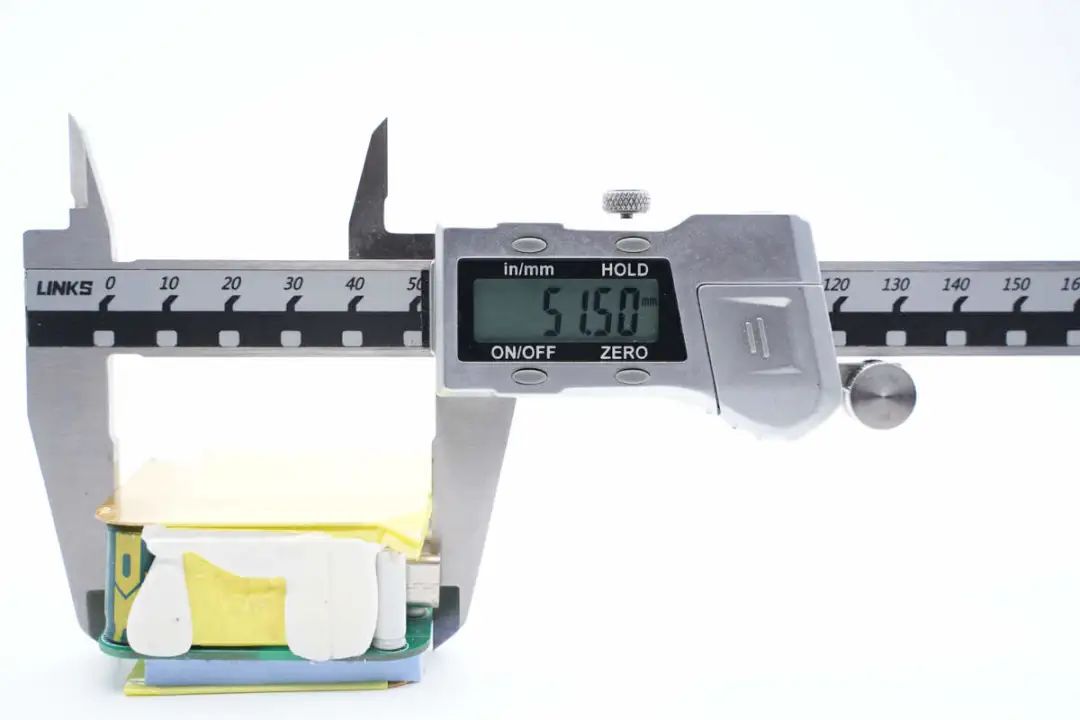

使用游标卡尺测得PCBA模块长度约为51.5mm。

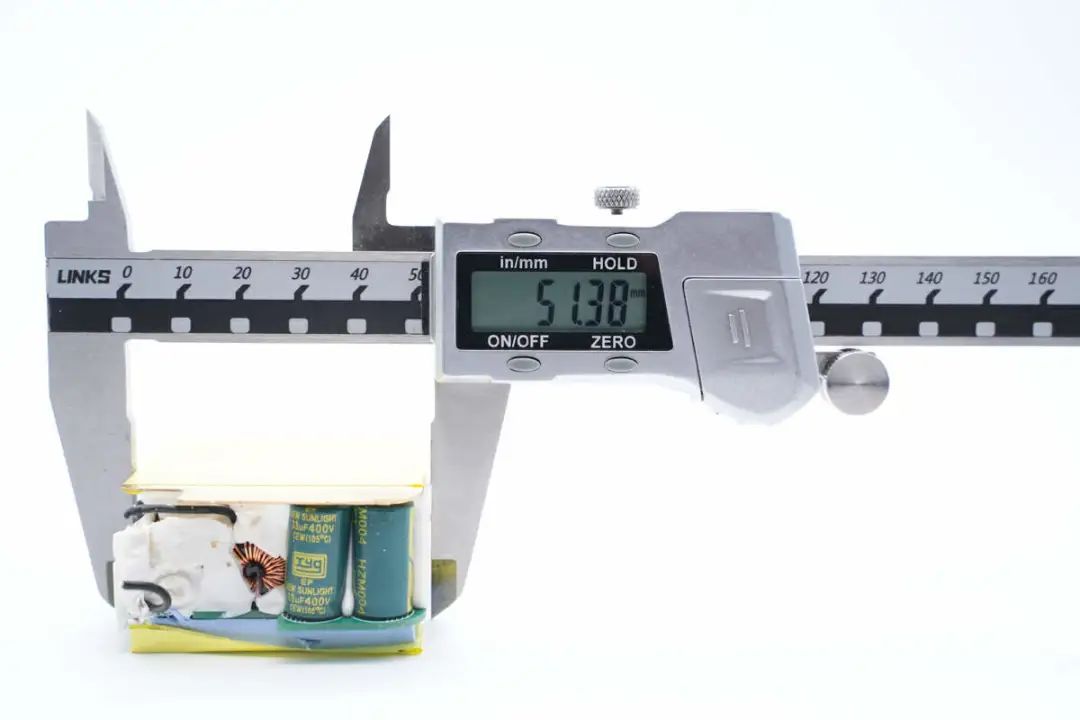

PCBA模块宽度约为51.38mm。

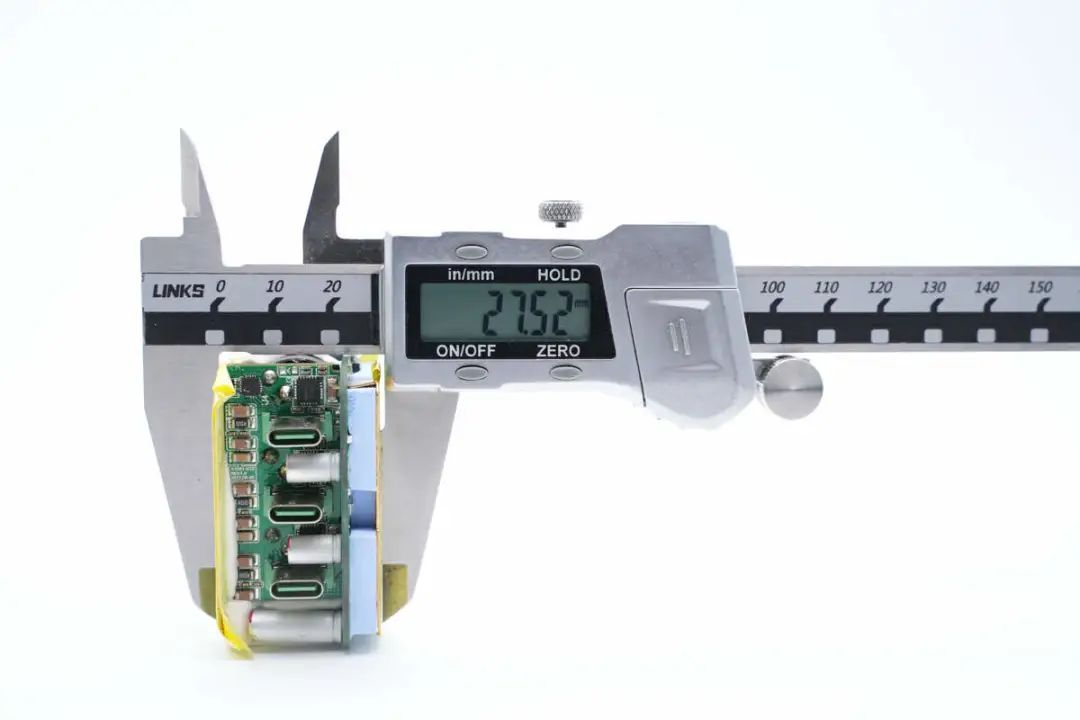

PCBA模块厚度约为27.5mm。
散热片与PCBA模块之间填充导热垫。

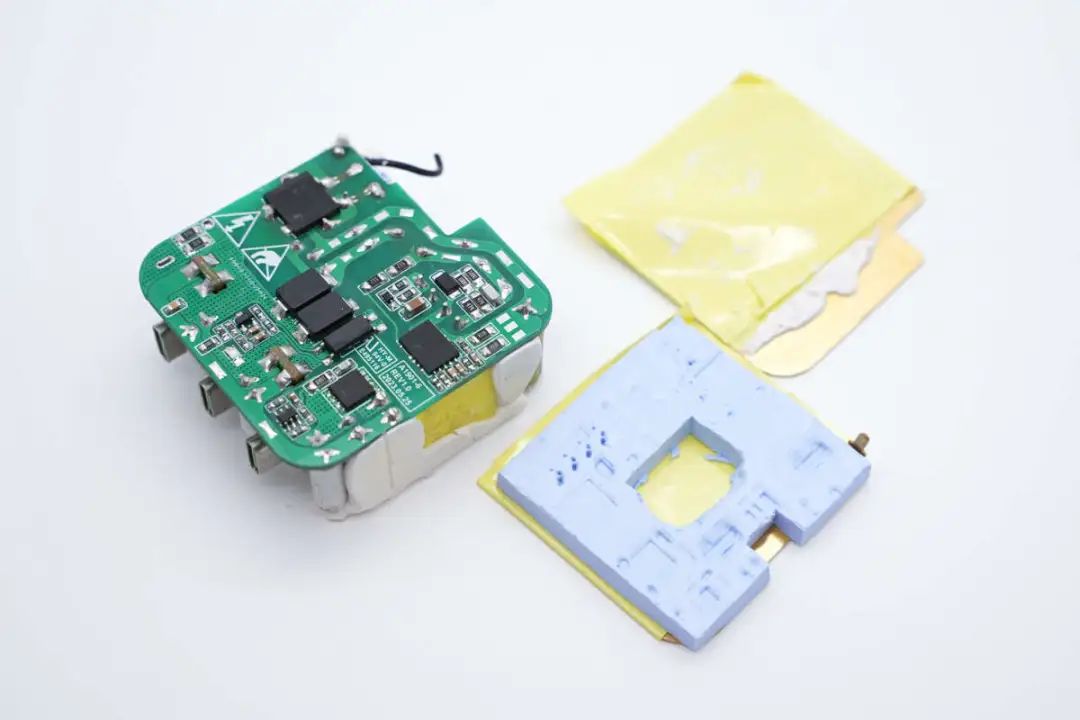

取下PCBA模块反面正反面覆盖的散热片，导热垫对应贴片Y电容的位置镂空，降低厚度。
PCBA模块正面元器件之间打胶填充。

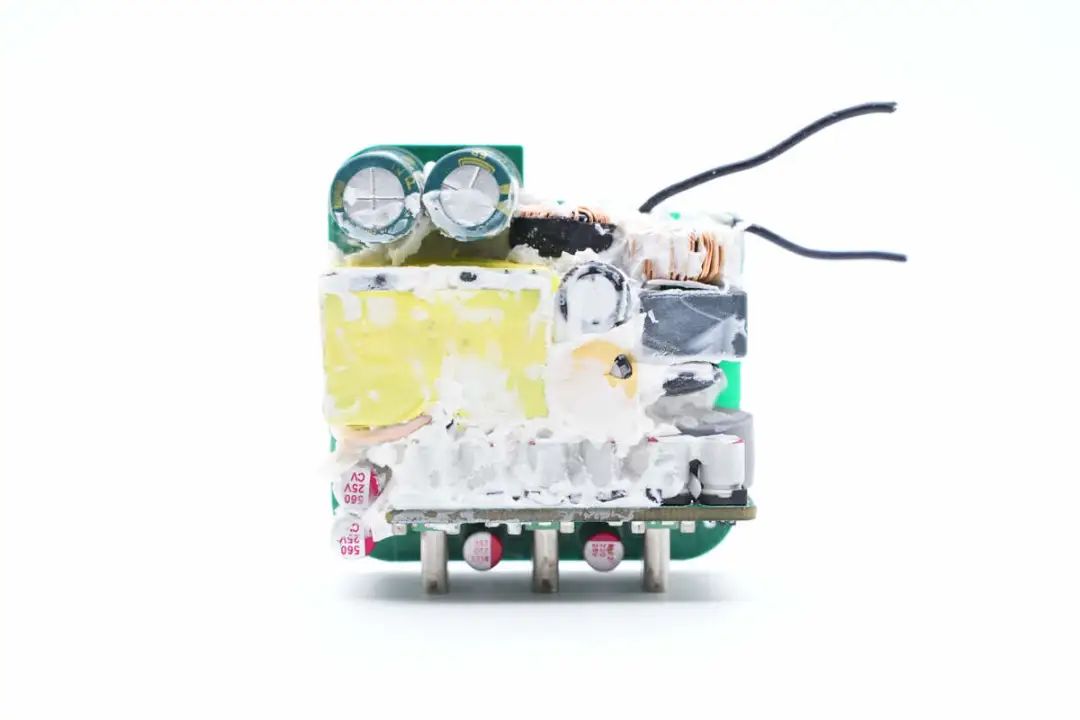

清理掉正面填充的胶水，PCBA模块右侧为保险丝和EMI滤波电路，左上角焊接两颗高压滤波电容，下方焊接变压器，底部为二次降压小板，焊接降压电路和USB母座。

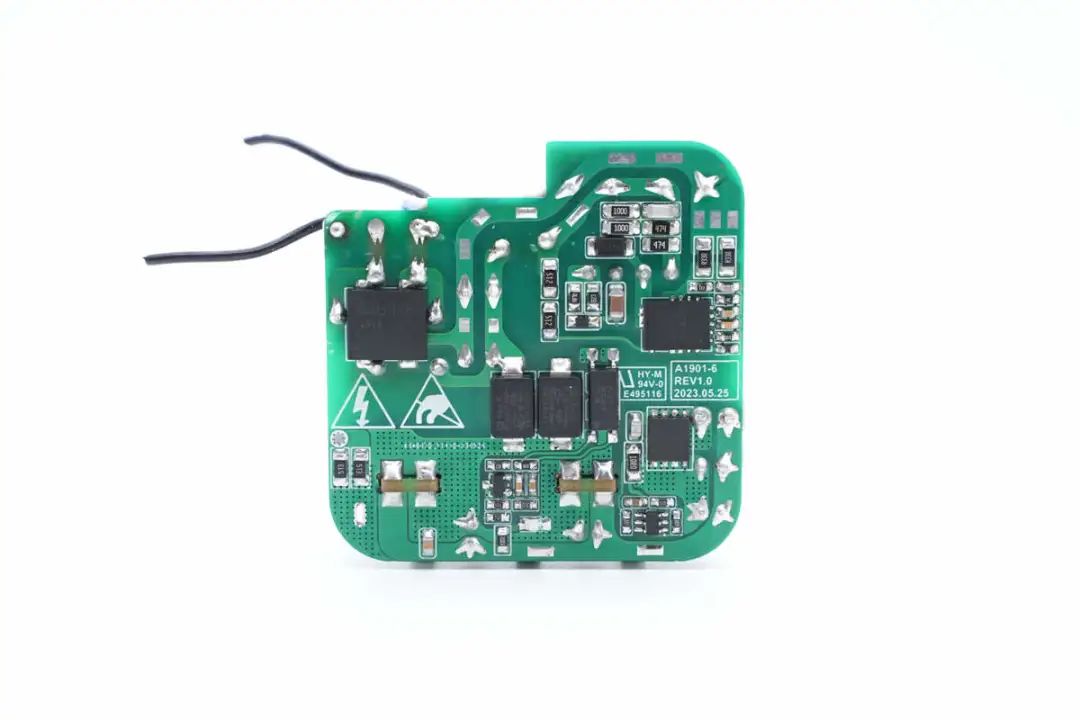

PCBA模块背面一览，左侧焊接一颗贴片整流桥，右侧焊接合封氮化镓芯片，贴片Y电容，反馈光耦，同步整流控制器和同步整流管。
通过对PCBA模块的观察发现，鸿达顺这款65W氮化镓充电器采用反激开关电源设计，搭配同步整流，固定电压输出。输出采用三路独立的降压电路，实现三口快充输出以及功率自动分配功能。下面我们就从输入端开始了解整个充电器的设计和用料。

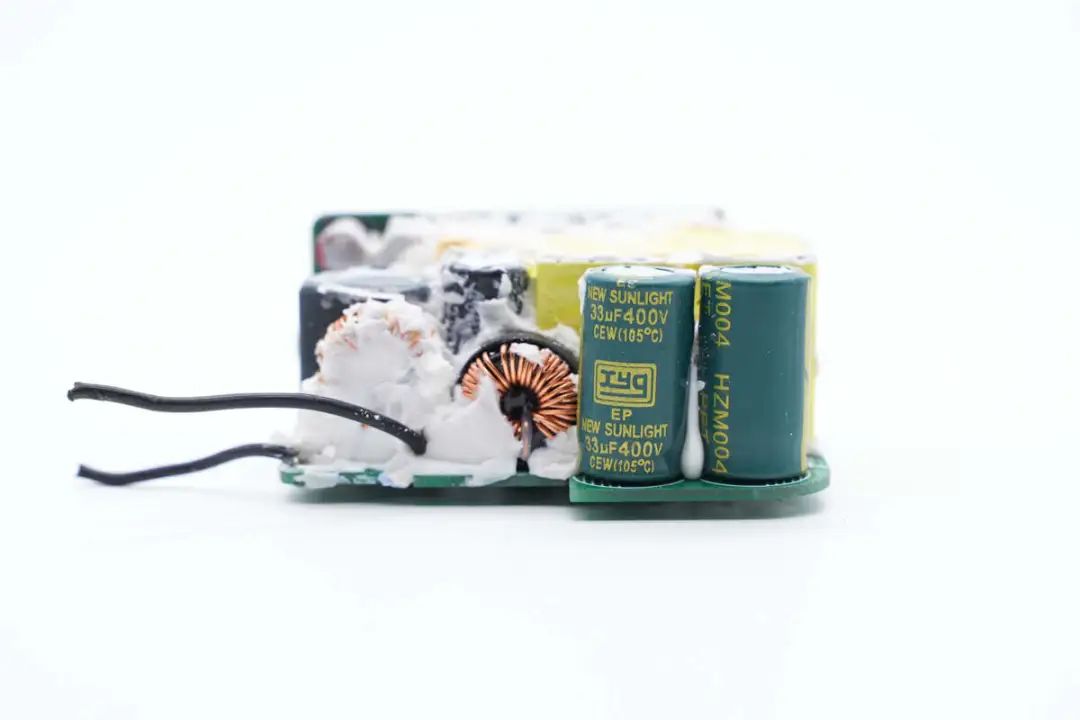

充电器输入端一览，元件被打胶填充，输入端焊接保险丝，共模电感，差模电感和高压滤波电容。

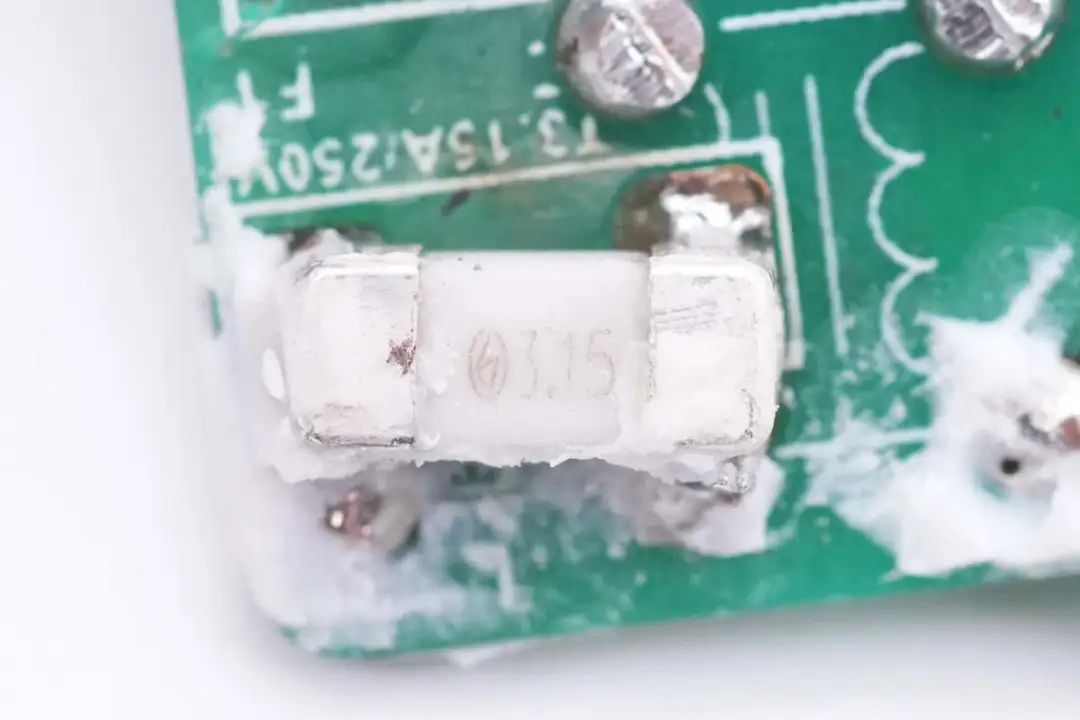

输入端保险丝来自贝特电子，规格为3.15A 250V。

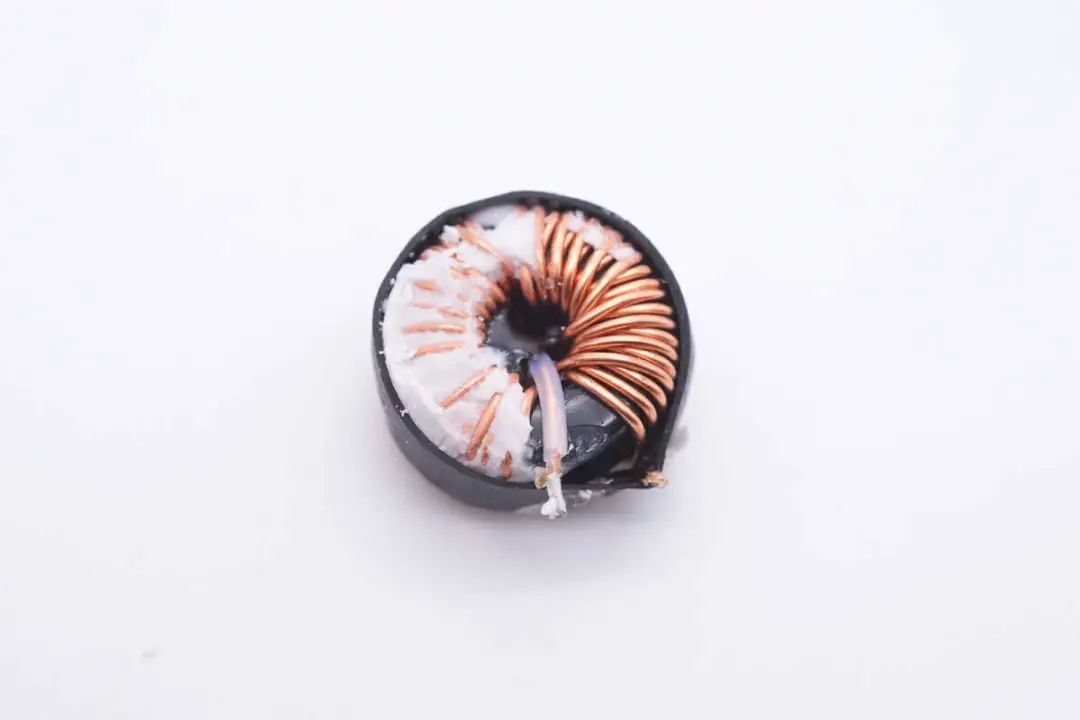

共模电感采用漆包线和绝缘线绕制。

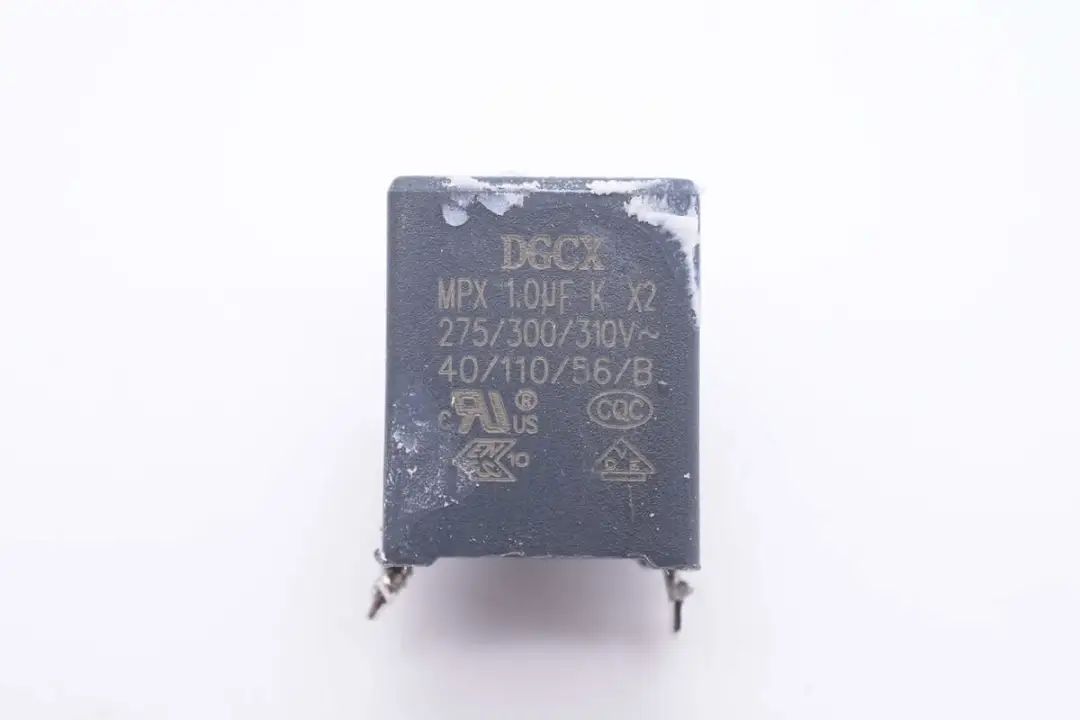

安规X2电容来自东莞成希，容量为1μF。

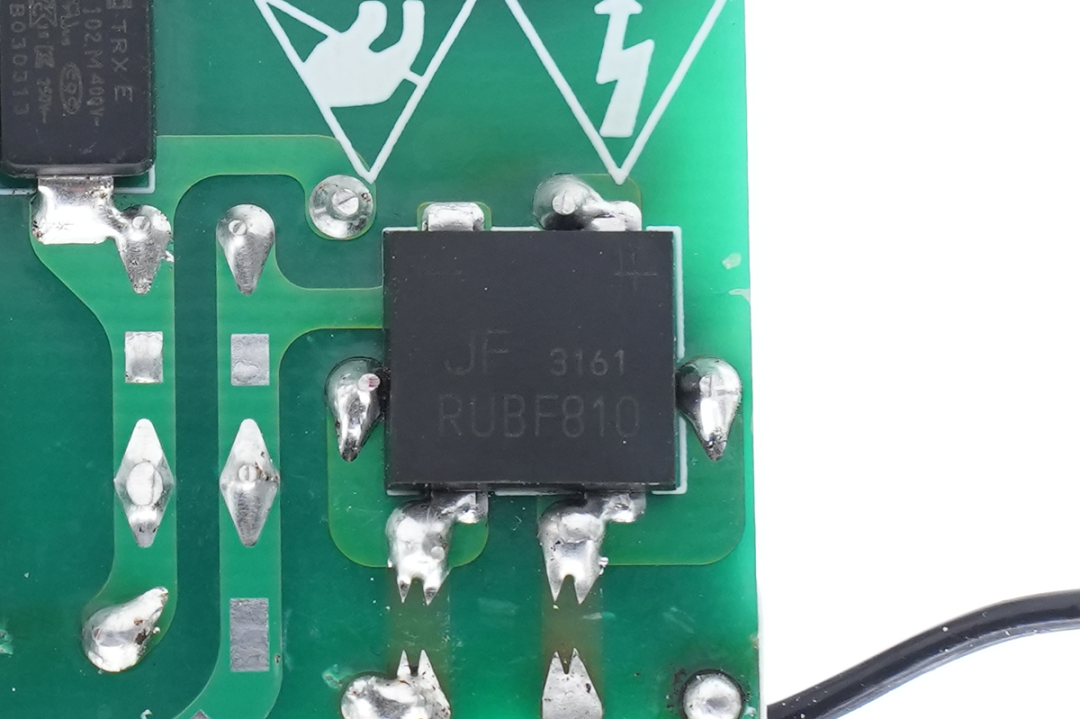

整流桥来自晶恒，型号RUBF810，规格为8A 1000V。

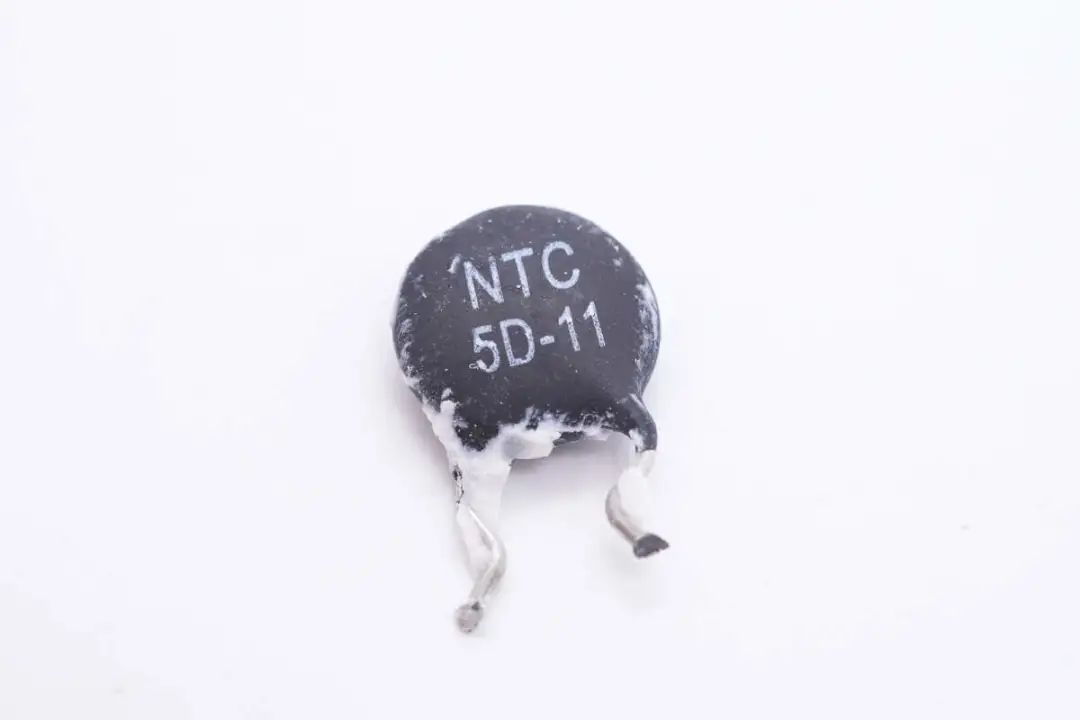

NTC热敏电阻用于抑制充电器上电的冲击电流。

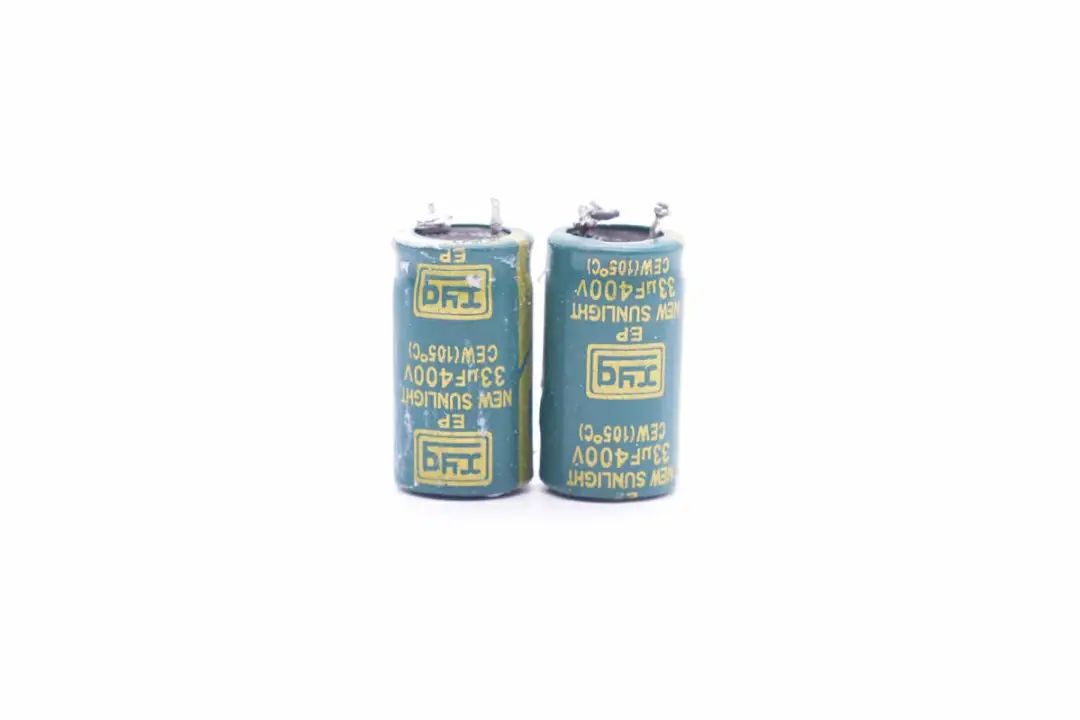

两颗高压滤波电容规格为33μF400V。

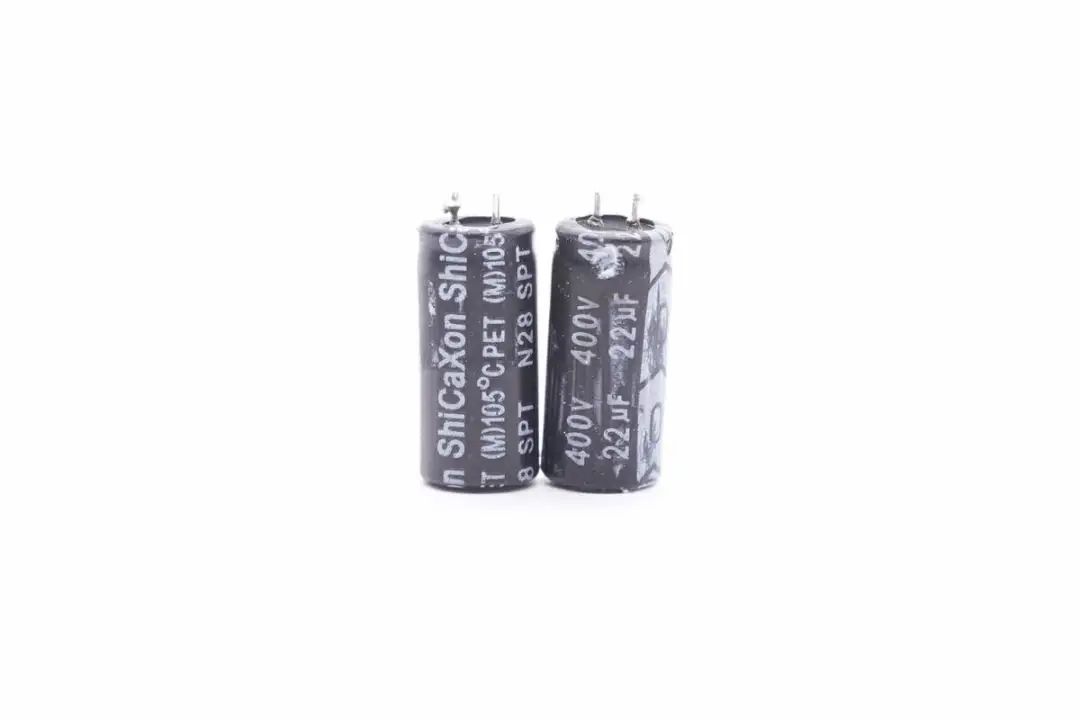

两颗高压滤波电容规格为400V 22μF，滤波电容总容量为110μF。

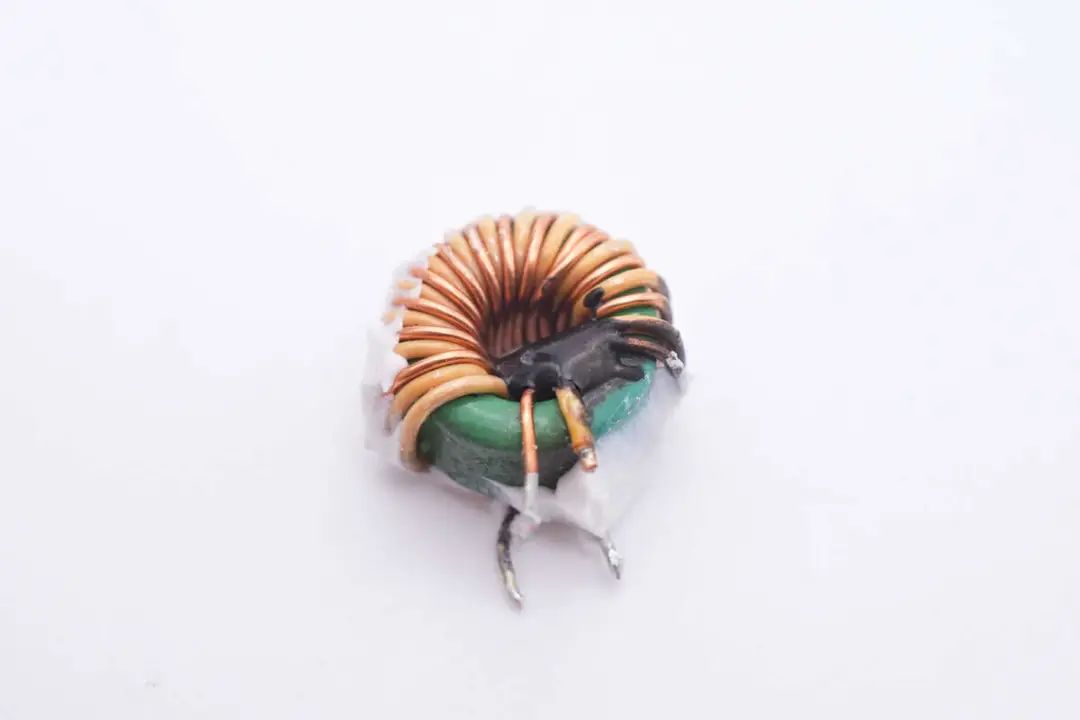

差模电感采用磁环绕制，外套热缩管绝缘。

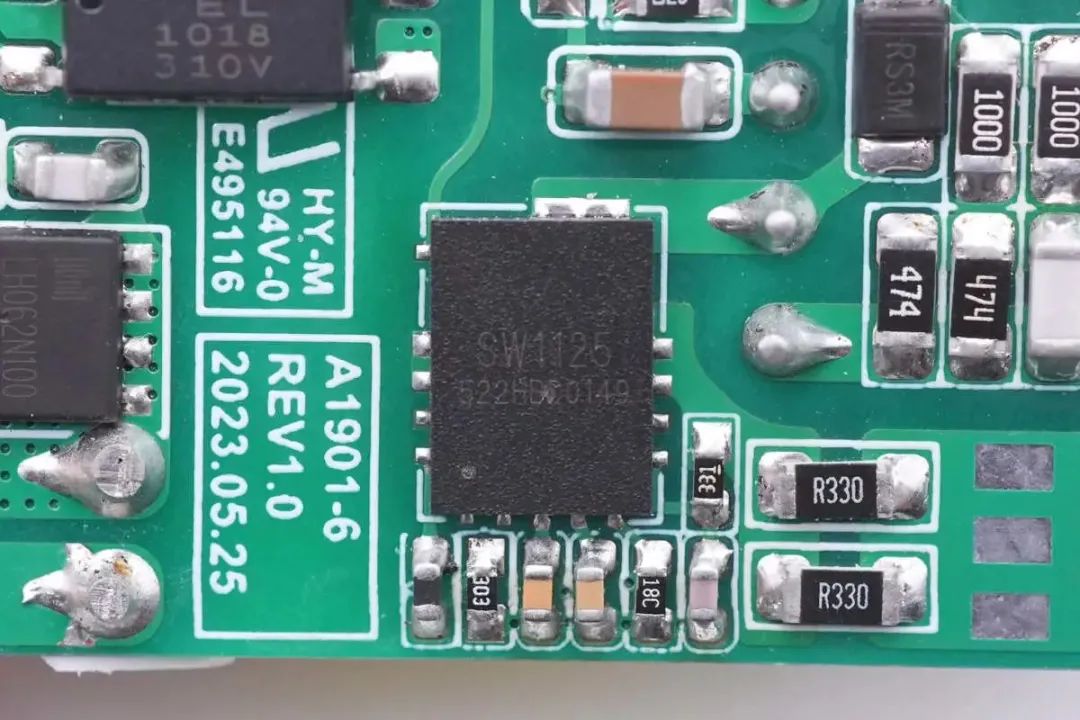

充电器内置智融SW1125合封氮化镓芯片，这是一颗集成650V耐压，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。
SW1125运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。
SW1125支持7-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN6*8封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，并支持外接NTC检测充电器温升，实现全面的保护设计。

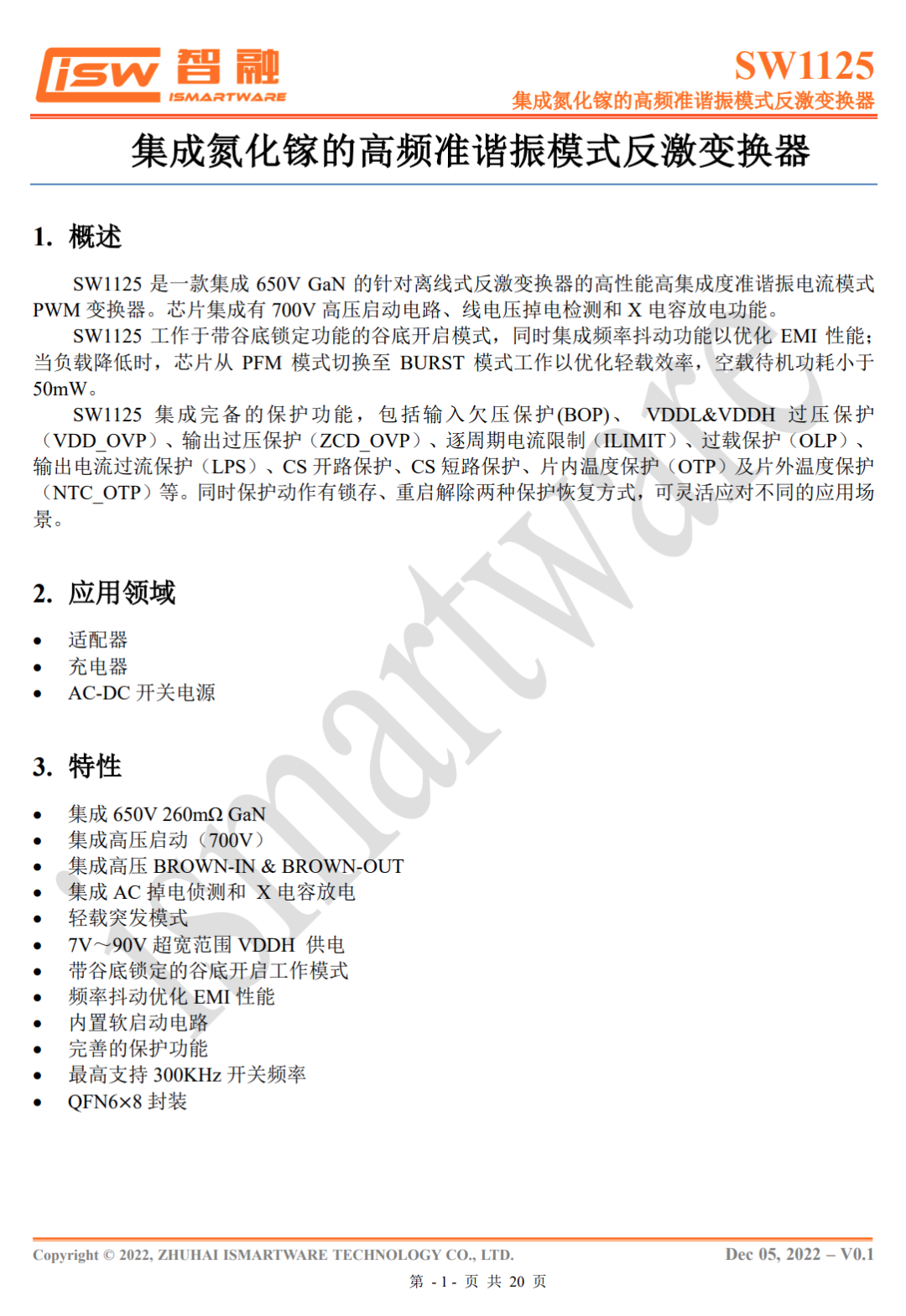

智融 SW1125 详细资料。

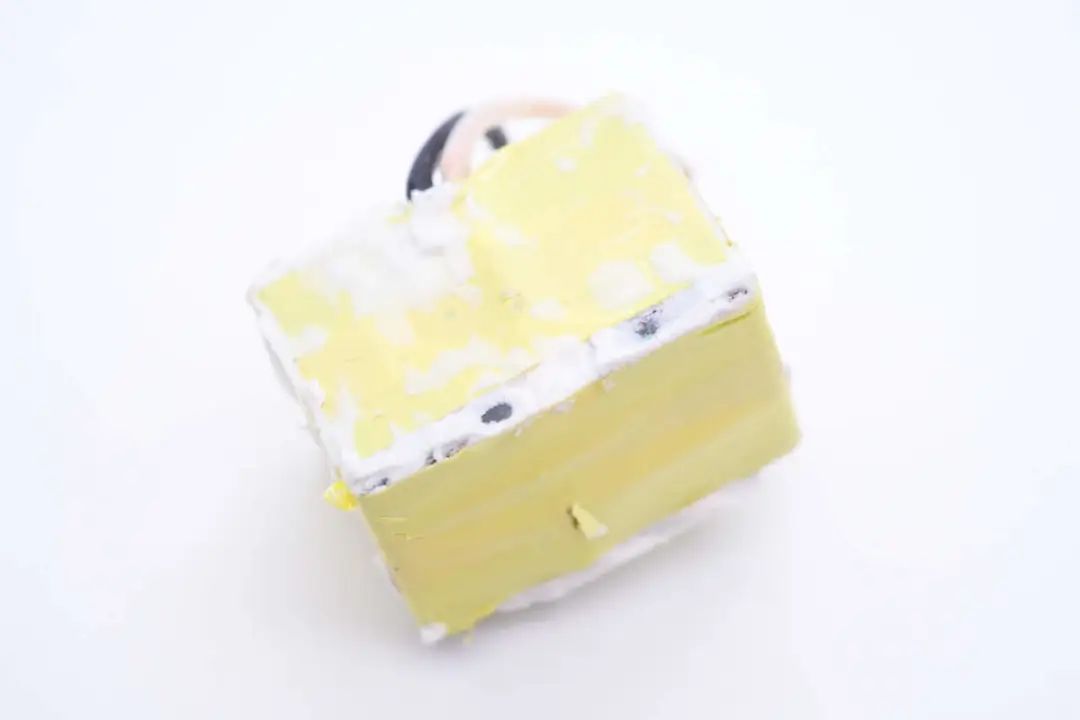

变压器使用胶带严密缠绕绝缘。

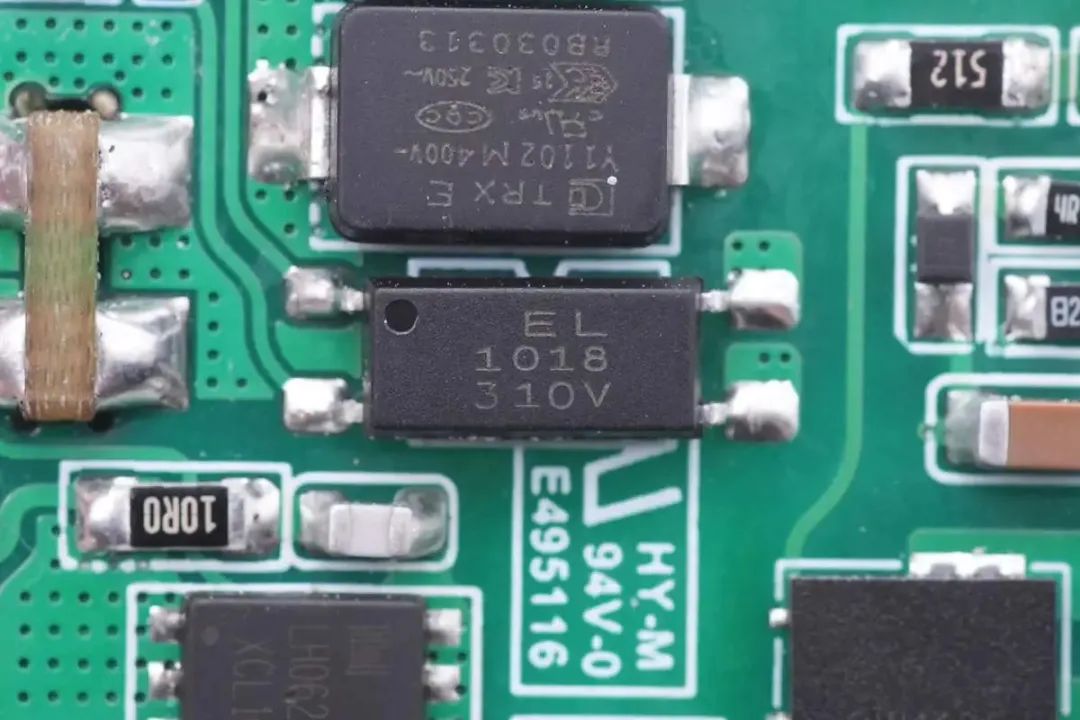

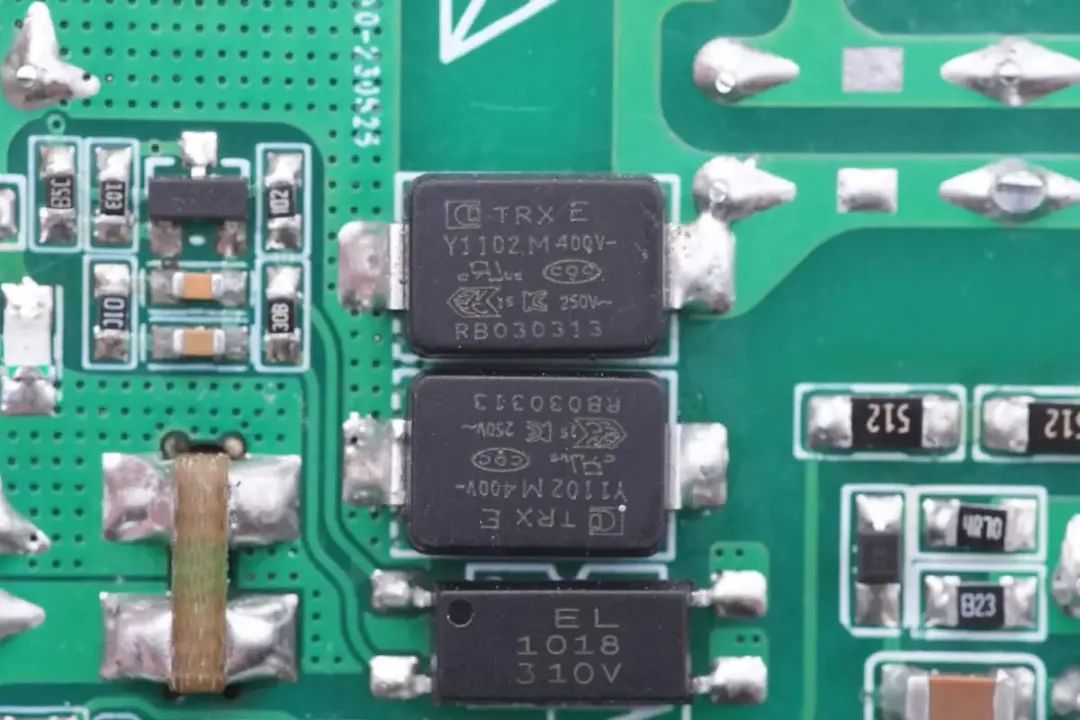

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，两颗料号均为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
亿光 EL1018光耦用于输出电压反馈。

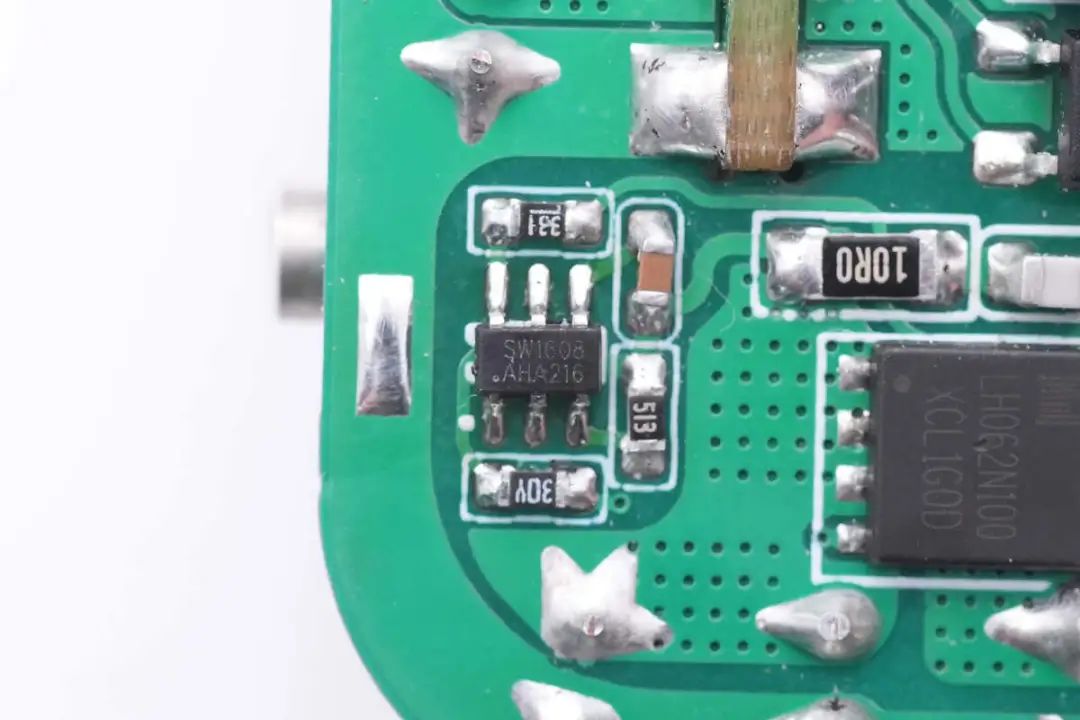

同步整流控制器来自智融科技，型号SW1608，是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围。支持High Side或Low Side应用场景，支持CCM/QR/DCM工作模式。
SW1608内部集成智能导通检测功能，可以防止DCM模式下振铃引起的误导通，芯片具有超低关断传输延迟和强下拉电流能力，可以显著降低整流管的电压应力。芯片内部还集成无源下拉功能，在控制器供电电压未达到工作电压前，可以防止同步整流管错误导通。

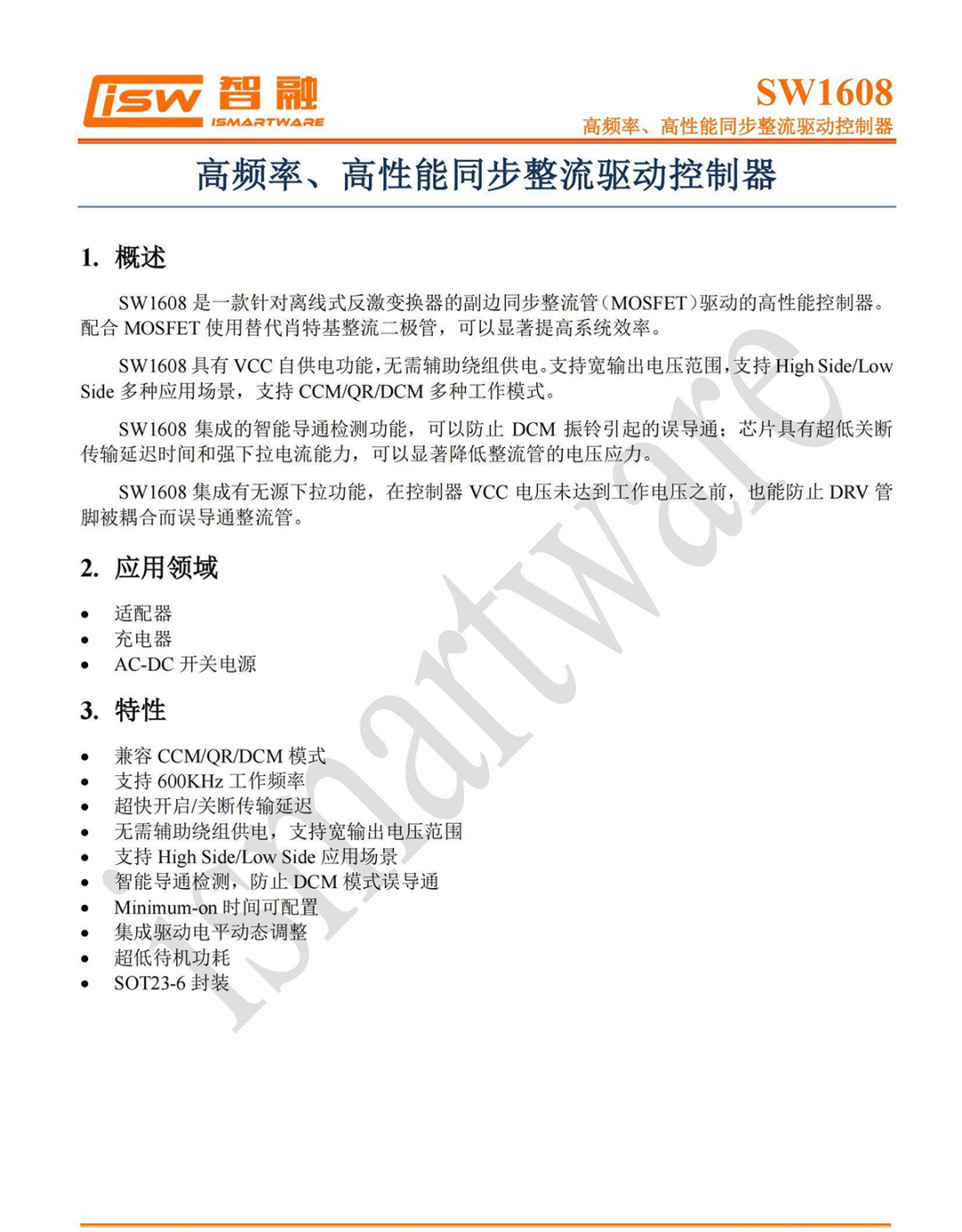

智融 SW1608 资料信息。

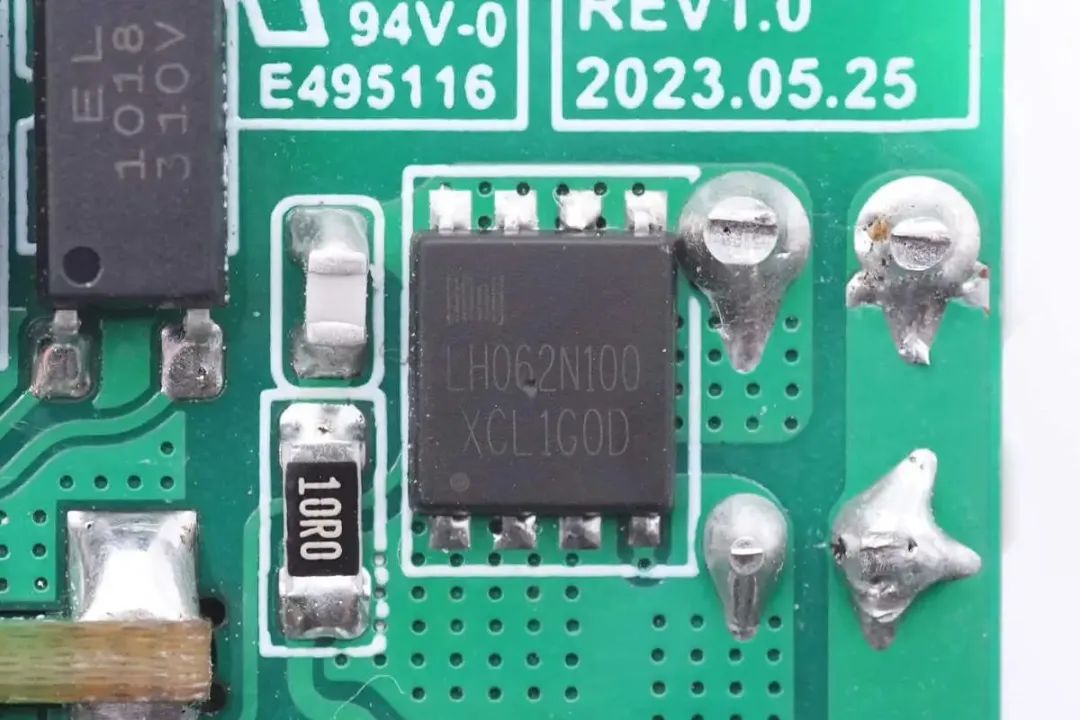

同步整流管来自力宏微，型号LH062N100，是一颗耐压为100V的NMOS，导阻6.2mΩ，采用DFN5*6封装。
输出侧焊接滤波电容和输出降压小板。

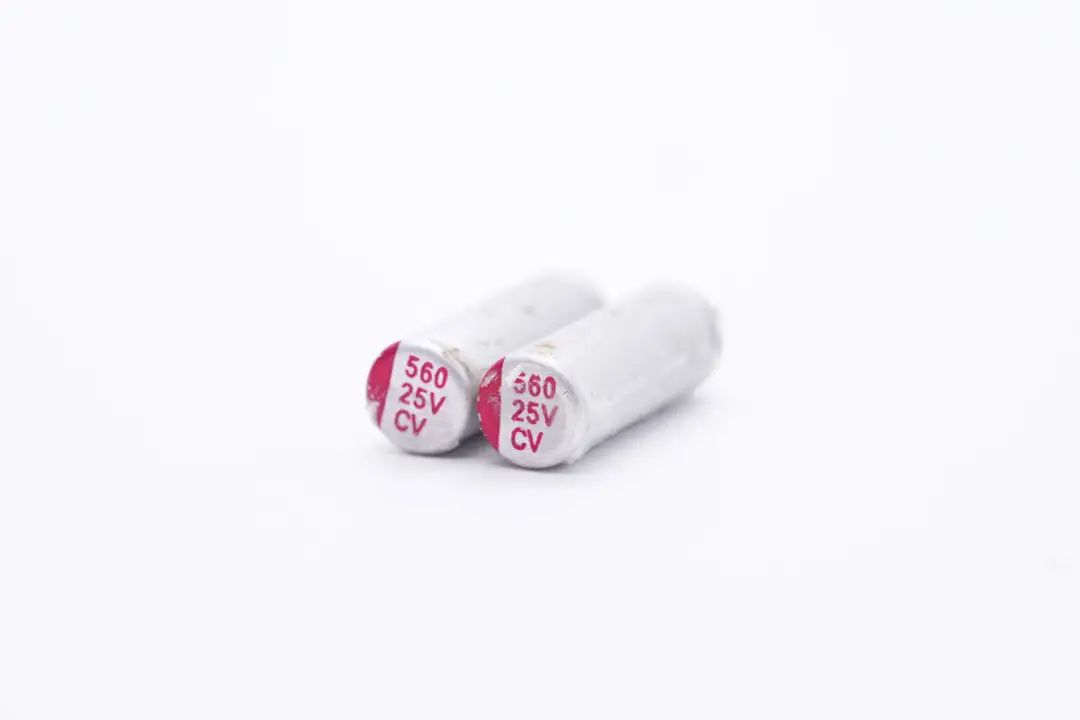

输出滤波固态电容规格为560μF 25V，两颗并联。

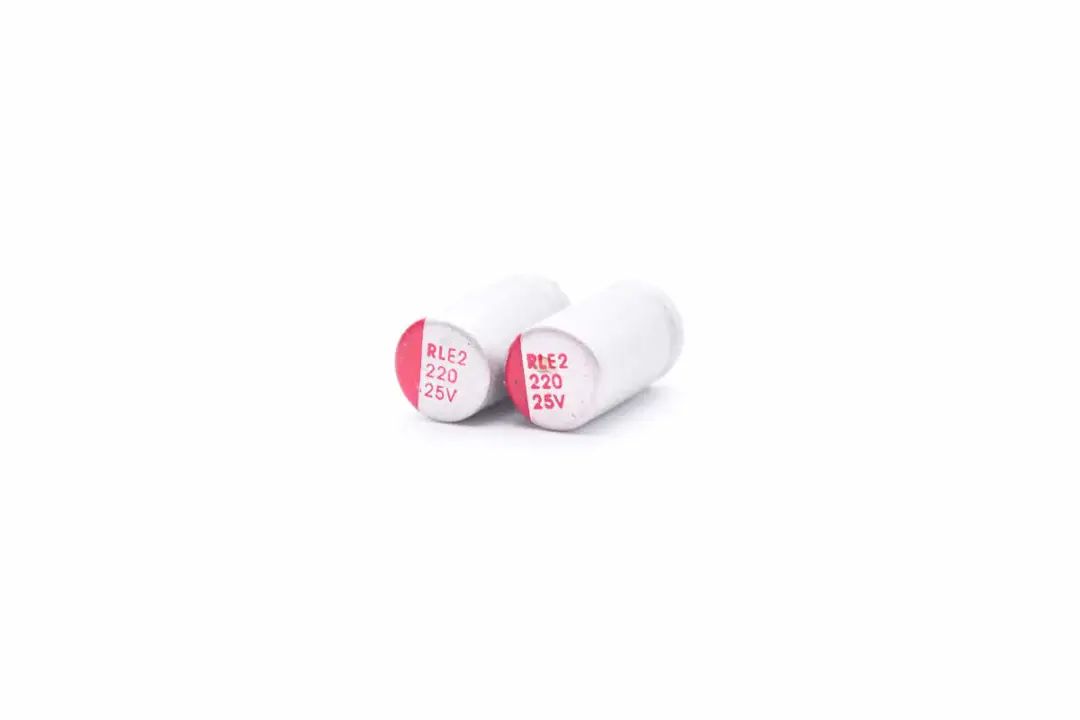

另外两颗固态电容规格为220μF 25V。

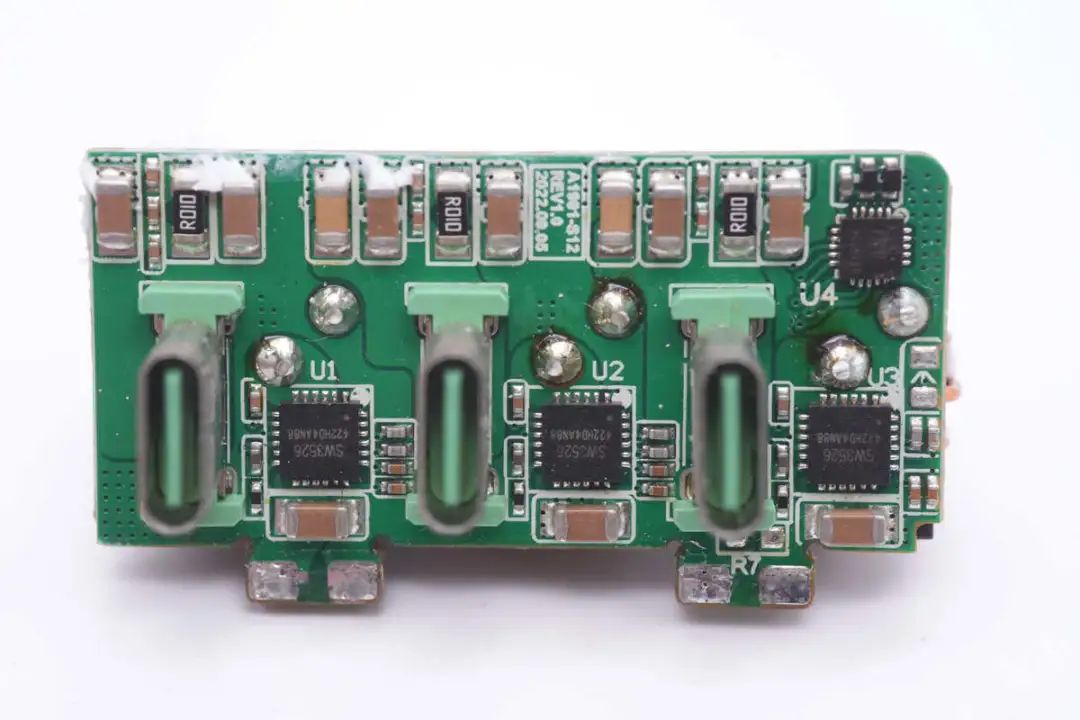

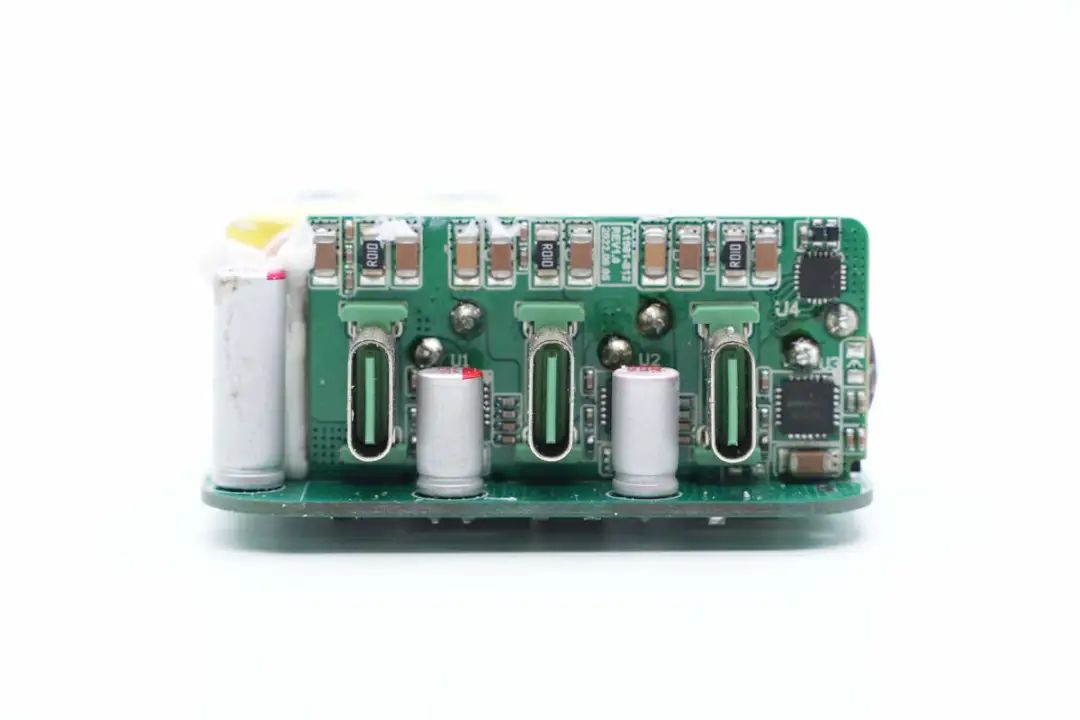

焊接取下降压小板，小板正面焊接USB-C母座，智融SW3526降压协议芯片，MLCC电容，电流取样电阻和用于输出功率自动控制的MCU。

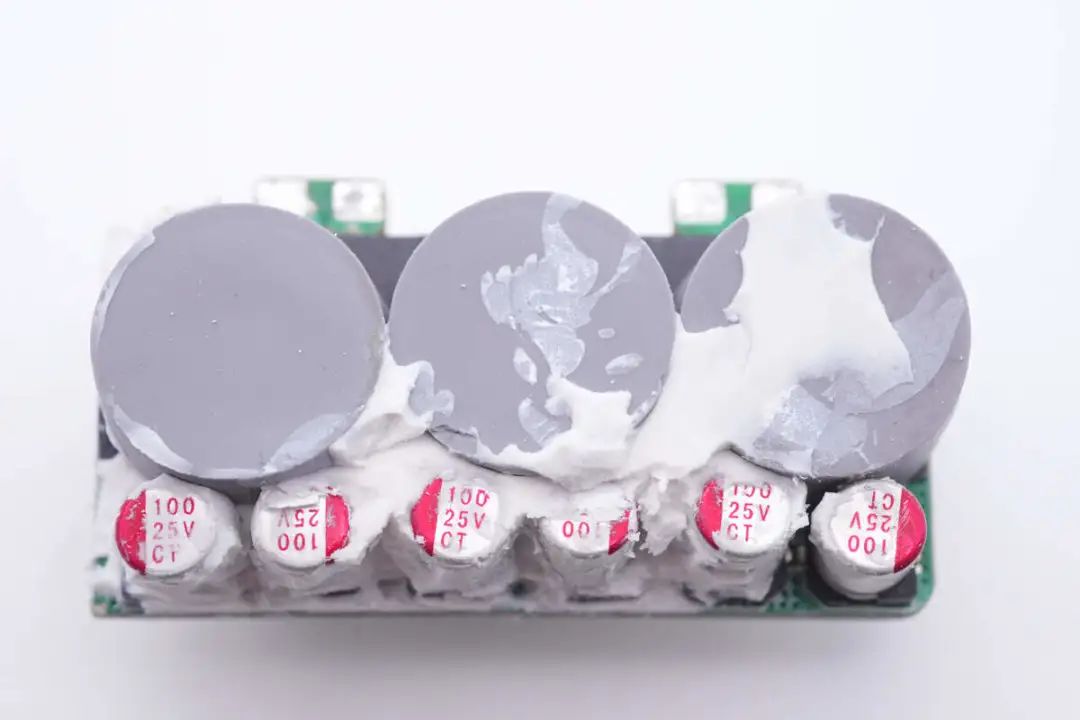

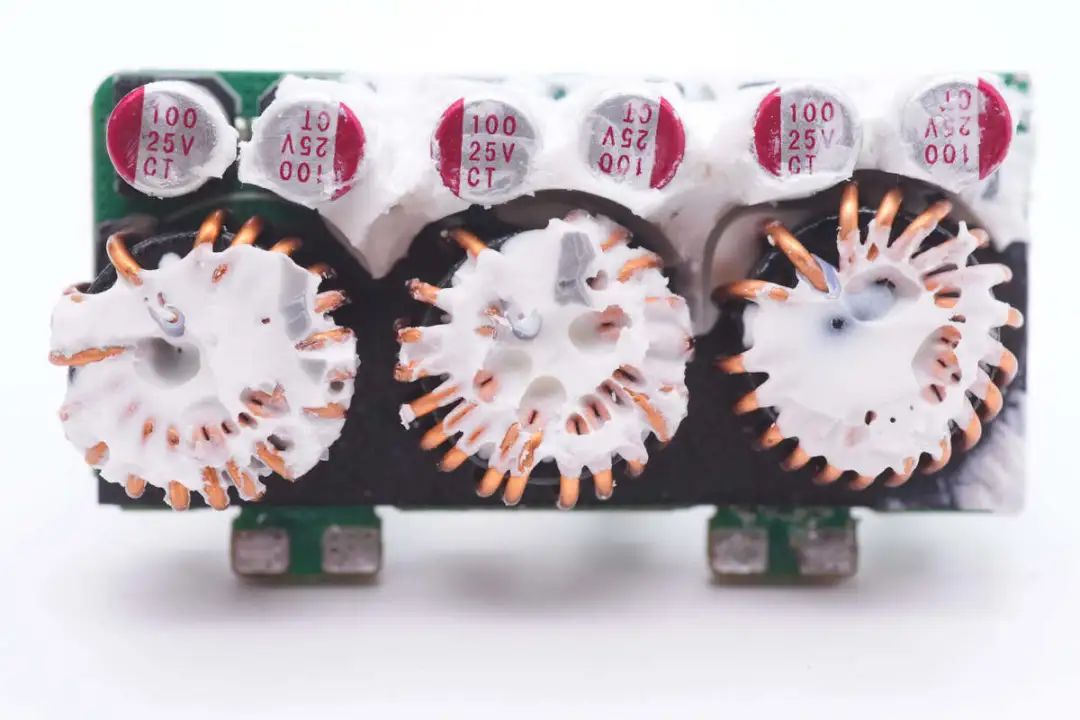

小板背面焊接降压电感和滤波电容，降压外套胶套绝缘并打胶填充加固。
磁环降压电感和滤波电容一览。

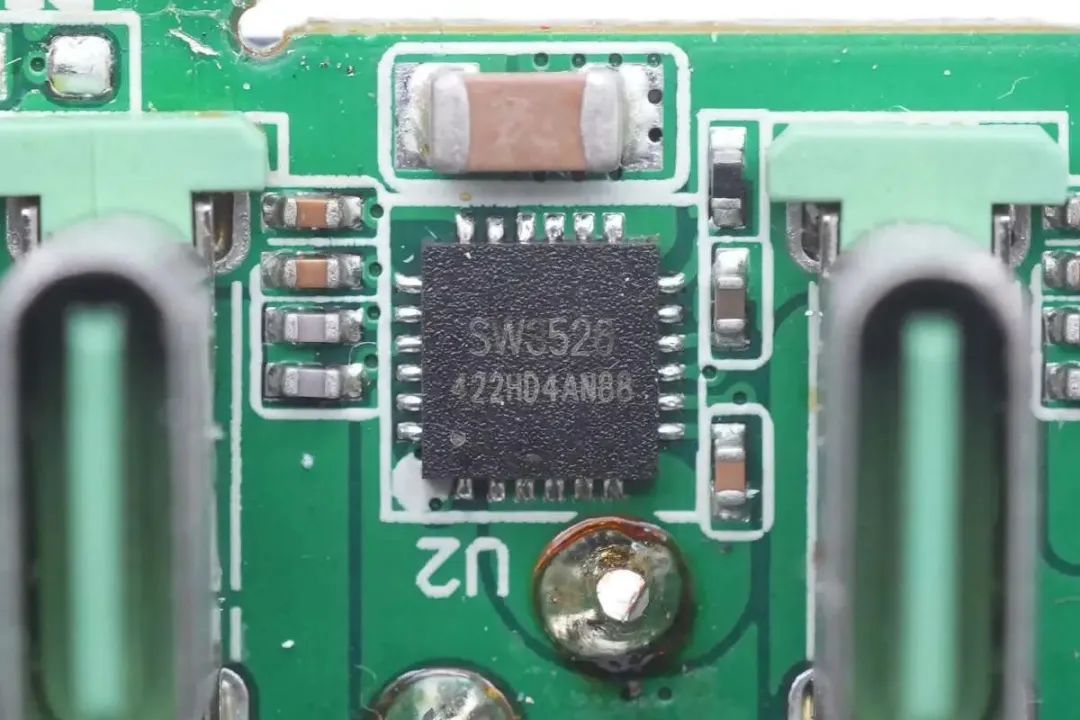

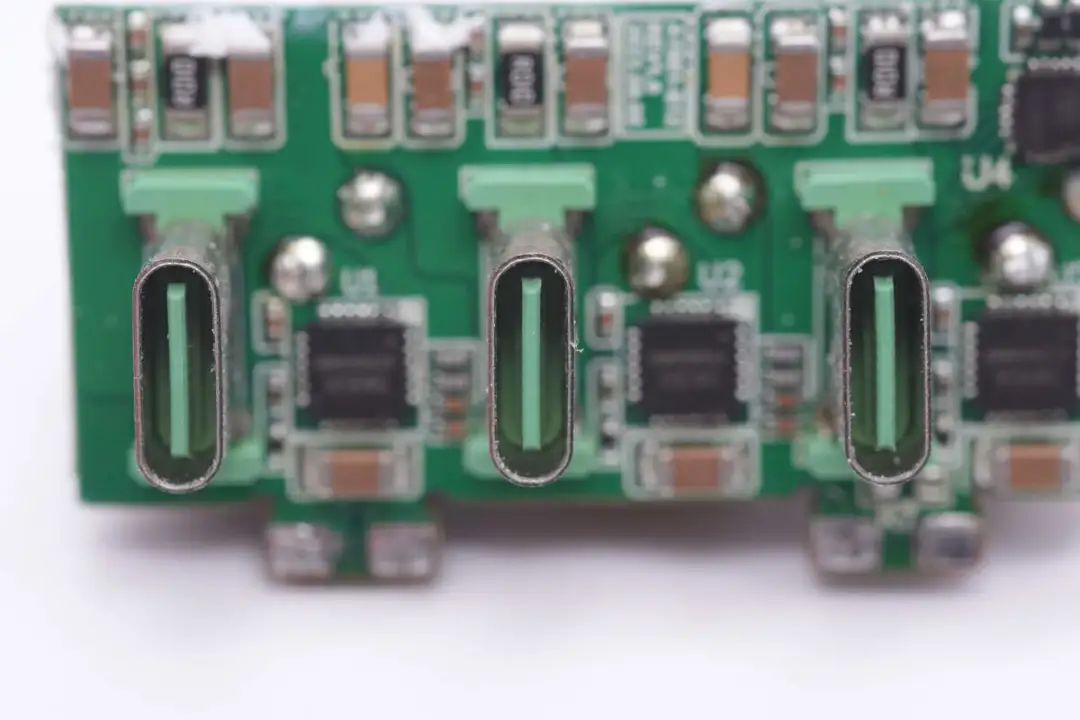

三个USB-C接口的降压协议芯片均采用智融SW3526，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。

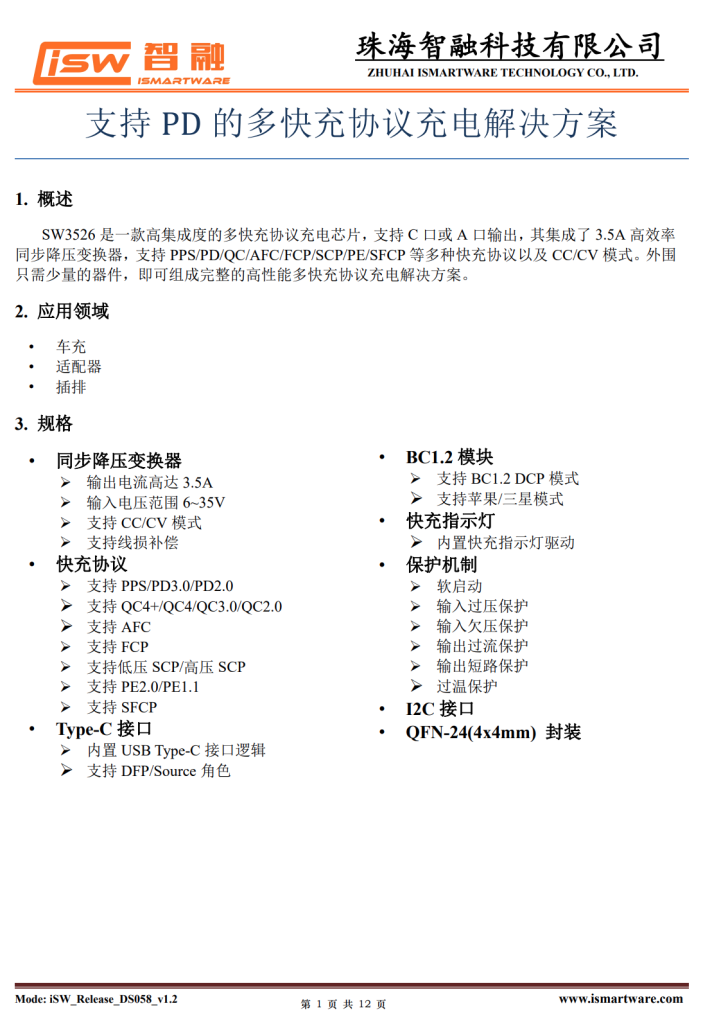

智融 SW3526 详细规格资料。
充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

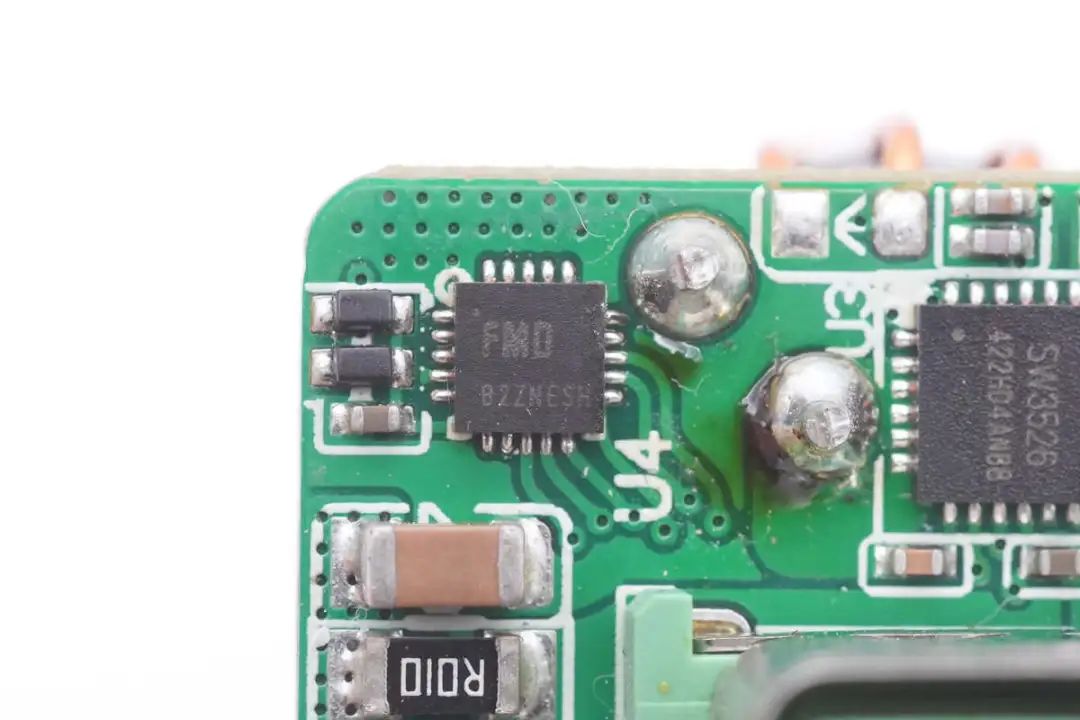

用于功率自动控制的MCU来自FMD辉芒微。

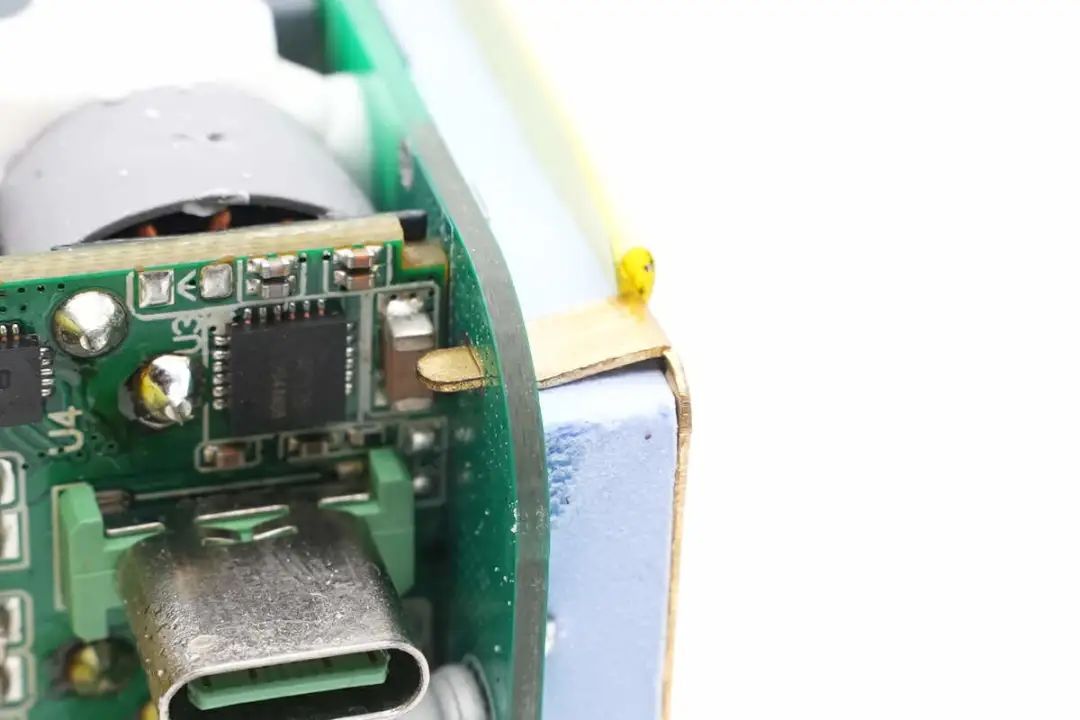

USB-C母座采用过孔焊接固定，绿色胶芯不露铜。

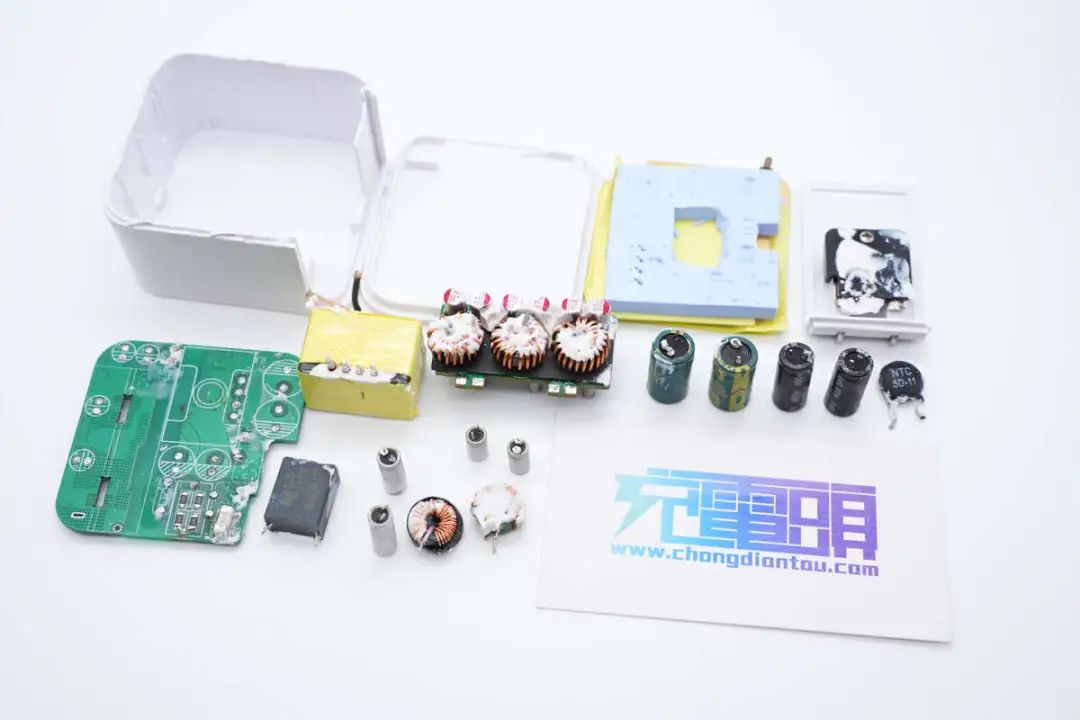

全部拆解一览，来张全家福。
充电头网拆解总结
鸿达顺推出的这款65W氮化镓充电器为方块造型，配有折叠插脚，体积小巧，易于携带。充电器具备白黑两种经典配色，并配有三个USB-C接口。其中三个USB-C接口均支持快充，并支持功率盲插，支持的协议相同，还支持多个设备同时连接自动分配，功能十分实用。
充电头网通过拆解了解到，这款充电器内置智融科技SW1125合封氮化镓芯片，这款芯片内部集成了氮化镓开关管和高频反激驱动器，还集成高压启动电路和X电容放电功能。芯片支持7-90V宽范围供电，在PD快充中应用，无需增加额外的供电绕组或者稳压电路，进一步简化应用。
同时内部还使用了SW1608同步整流控制器，搭配同步整流管组成固定电压输出的开关电源。三颗SW3526对应三个USB-C接口降压输出，SW3526内置降压开关管，外围元件精简。充电器内部芯片方案全部来自智融科技，实现了一站式PD快充芯片供应。
