东芝光继电器推陈出新，小型化表贴封装令测试设备尺寸更小

点击“东芝半导体”，马上加入我们哦！

继电器的种类有很多，如按结构特征可分为固态继电器、舌簧继电器、极化继电器等；按反应类型可分为电流继电器、阻抗继电器、频率继电器、光继电器等。

而东芝近期推出的产品TLP3406SRHA属于光继电器。光继电器利用光电效应原理，由发光元件和光敏器件构成。当加在发光元件上的信号达到某一阈值时，就会使光敏器件的阻值发生急剧变化，从而起到闭合或断开电路的作用。

器件的基本特性

TLP3406SRHA光继电器是TLP3406SRH的升级版本，其由与红外LED耦合的光MOSFET组成，采用超小表贴S-VSON4T封装，封装尺寸为2.9mm2（典型值）。目前，包括之前发布的五种产品（TLP3403SRHA、TLP3407SRA、TLP3412SRA、TLP3412SRHA和TLP3475SRHA）共同构成了电压驱动光继电器产品线，可支持20V、30V和60V的Voff电压。

东芝TLP3406SRHA光继电器

其主要特性如下

（1）超小型化表贴封装S-VSON4T：2.0（长）mm×1.45（宽）mm×1.3（高）mm

（2）电压控制型：工作电压3V（最大值）；隔离电压500Vrms（最小值）；Voff电压30V（最小值）

（3）工作温度范围：-40至125℃

（5）常开型（1-Form-A）：导通状态电流：1.5A（最大）

（6）导通状态电阻：0.1Ω（典型值），0.2Ω（最大值）

（7）无卤

功能特性分析

TLP3406SRHA具有非常小的导通电阻，Voff电压为30V，ON状态电流额定值为1.5A。由于最高工作温度额定值为125℃，使产品能够在高温条件下使用，扩大了所设计设备的热裕度。

不仅如此，TLP3406SRHA还是一款电压驱动产品，其在输入侧加入了电阻，所以不需要外接电阻，有助于减少电路板上所需的空间。

从封装可以看出，TLP3406SRHA的尺寸非常小，适用于需要在有限尺寸的电路板上贴装多个继电器的应用，特别是高速测试设备中的开关应用。电压驱动型光继电器产品线的扩展实现了封装小型化，有助于减小半导体测试设备和探针卡等应用设备的尺寸。

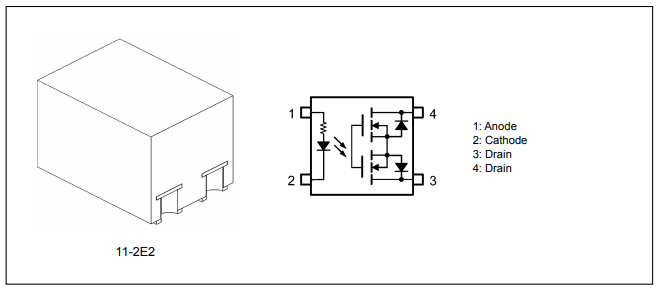

TLP3406SRHA封装和引脚分配

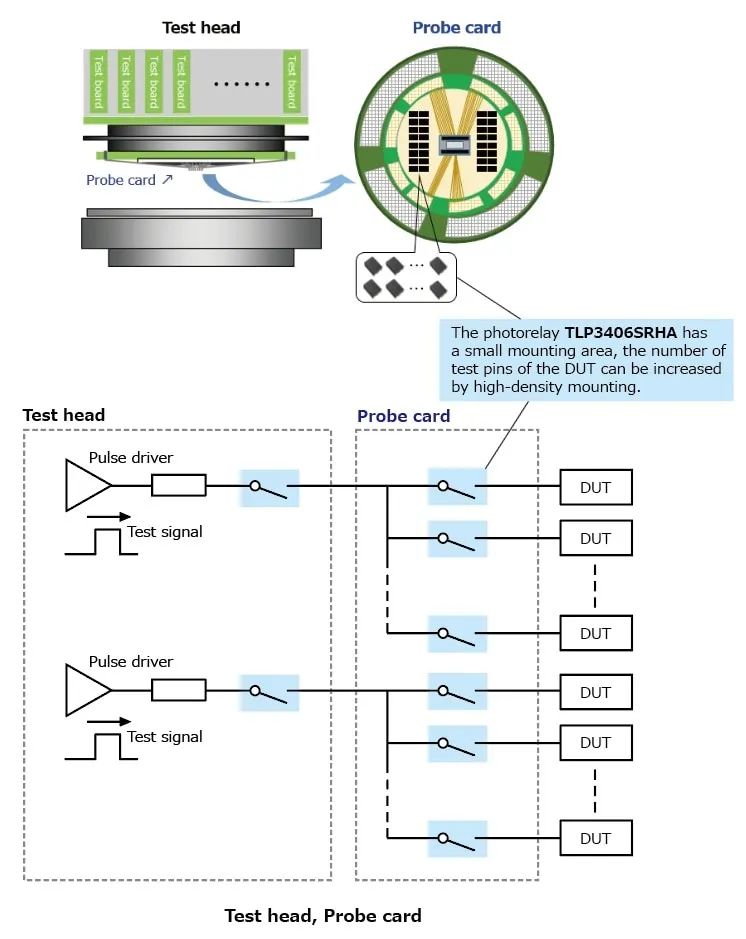

在应用中，得益于TLP3406SRHA的封装小型化，可通过高密度贴装增加DUT（待测样品）的测试引脚数量。

TLP3406SRHA应用电路示例

产品应用方向

TLP3406SRHA应用主要是ATE（自动测试设备）和测量仪器、半导体测试设备（存储器、SoC和LSI、高速逻辑IC、高速存储器等的测试设备）、探针卡、老化设备等。未来东芝还将继续推陈出新，以业界需求为导向，向行业持续输出创新型光继电器产品。
