东芝推出检测电子设备温升的简单解决方案Thermoflagger™

点击“东芝半导体”，马上加入我们哦！

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出过温检测IC Thermoflagger™系列的首两款产品：“TCTH021BE”，当检测到异常状态时，FLAG信号不带锁存功能；“TCTH022BE”，FLAG信号检测带锁存功能。它们利用正温度系数（PTC）热敏电阻在简单的电路配置中检测电子设备内部的温升。该产品于今日开始支持批量出货。

为了使电子设备按规定运行，其半导体和电子元件必须在设计参数范围内工作。温度是一个关键参数，特别是当内部温度高于设计时的假设温度时。这可能是在安全性和可靠性方面的一个主要问题，因此需要过温监测解决方案来检测任何的温升。

新款Thermoflagger™ IC与PTC热敏电阻结合使用，可根据温度改变电阻值进行监测。它们可检测放置在热源附近的PTC热敏电阻的电阻值变化，并输出FLAG信号以显示过温。串联PTC热敏电阻可实现多个位置的过温检测。

新款IC采用小型标准SOT-553封装（东芝的封装名称：ESV），电流消耗低至11.3μA（典型值）。

采用新款IC的参考设计“过温检测IC Thermoflagger™的应用电路”①现已发布。

Thermoflagger™ IC允许用户为整个电子产品轻松配置过温检测系统，并助力实现尺寸和功耗的双重改善。东芝将继续开发具有各种功能的Thermoflagger™ IC。

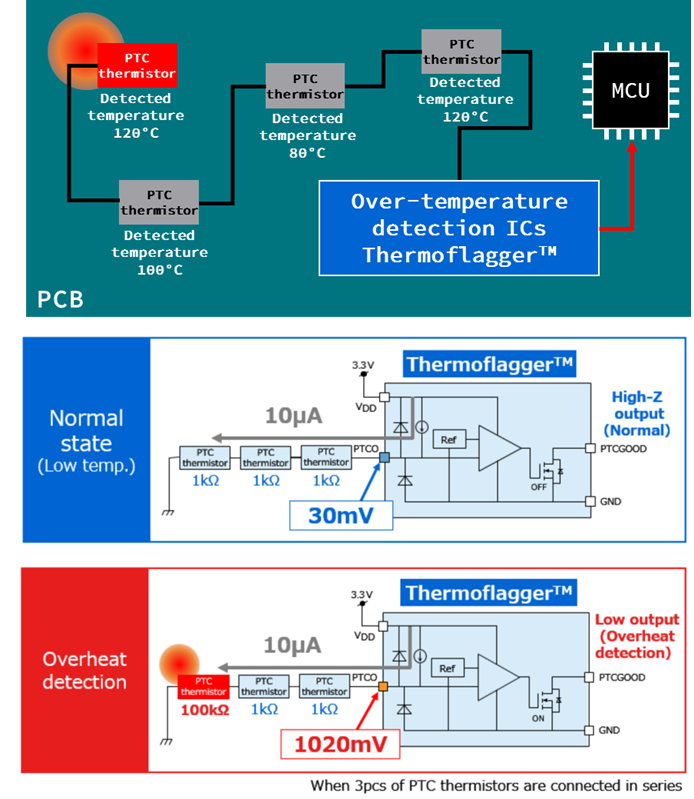

图1：Thermoflagger™过温保护解决方案

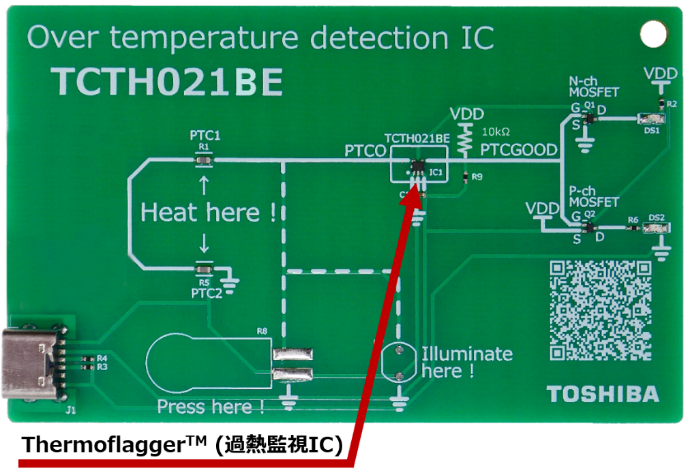

图2：Thermoflagger™TCTH021BE的电路板样品

应用

● 移动设备（笔记本电脑等）

●家用电器

●工业设备等

特性

● 配置简单，可与PTC热敏电阻结合使用

●通过串联PTC热敏电阻可同时在多个点进行过温监测

●低功耗：IDD10U＝11.3μA（典型值）

● 小型标准封装：SOT-553（ESV）

●可选PTCO输出电流：IPTCO＝10μA（典型值）

●高PTCO输出电流精度：±8%（VDD＝3.3V，25℃）

●FLAG信号输出（PTCGOOD）

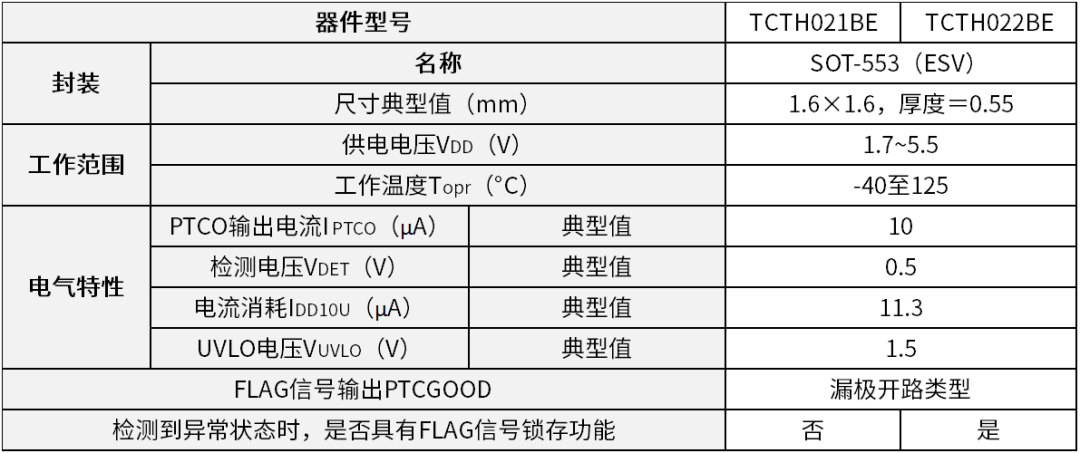

主要规格

（除非另有说明，Tj＝25℃）

如需了解有关新款IC参考设计的更多信息，请复制以下链接至浏览器访问：

①https://toshiba-semicon-storage.com/cn/semiconductor/design-development/referencedesign/detail.RD225b.html

如需了解有关新产品的更多信息，请复制以下链接至浏览器访问：

TCTH022BE

https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/detail.TCTH022BE.html

如需了解有关东芝Thermoflagger™的更多信息，请复制以下链接至浏览器访问：

Thermoflagger™

https://toshiba-semicon-storage.com/cn/semiconductor/product/linear-ics/over-temperature-detection-ic-thermoflagger.html

如需了解有关使用东芝Thermoflagger™解决方案的建议的更多信息，请复制以下链接至浏览器访问：

固态硬盘

https://toshiba-semicon-storage.com/cn/semiconductor/application/solid-state-drive.html

服务器

https://toshiba-semicon-storage.com/cn/semiconductor/application/server.html

平板电脑设备

https://toshiba-semicon-storage.com/cn/semiconductor/application/tablet-device.html

如需了解有关新产品在线分销商网站的供货情况，请复制以下链接至浏览器访问：

TCTH021BE

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH021BE.html

TCTH022BE

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TCTH022BE.html

*Thermoflagger™是东芝电子元件及储存装置株式会社的商标。

*其他公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
