看图说话，哪个噪声大？哪个采样率高？

来源:凡亿PCB发布时间:2023-07-04649浏览

ADC采样率指的是模拟到数字转换器（ADC）对模拟信号进行采样的速率。在数字信号处理系统中，模拟信号首先通过ADC转换为数字形式，以便计算机或其他数字设备能够处理它们。

ADC采样率通常以每秒采样的次数来表示，单位为赫兹（Hz）。采样率决定了模拟信号在单位时间内被离散采样的次数。较高的采样率意味着更多的样本被记录下来，从而提供了更准确的信号再现。

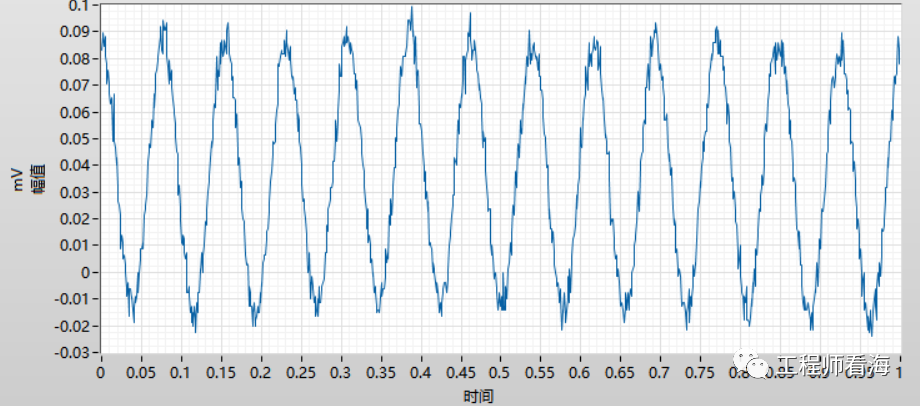

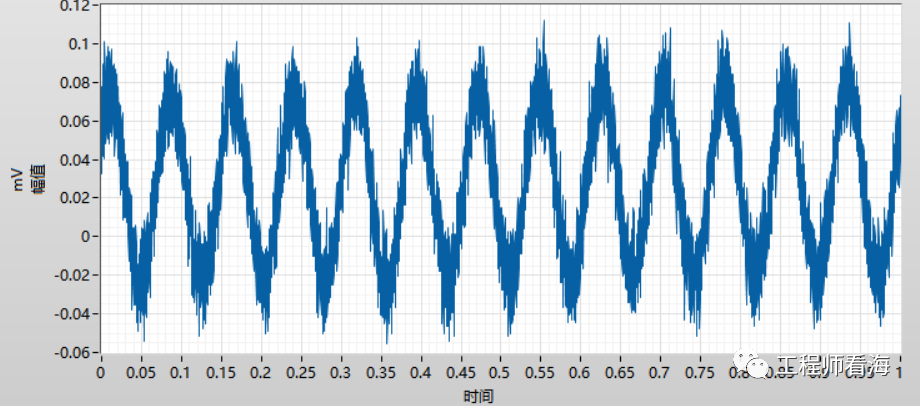

上面有两个波形，都是采集的13Hz、10uVpp的正弦信号，哪个图的采样率是1kHz？哪个图的采样率是10kHz呢？

一般来说，采样率需要根据被采样信号中最高频率的两倍以上进行选择，以避免采样误差导致的信号失真。

例如，CD音频的标准采样率为44.1 kHz，这意味着每秒钟对模拟音频信号进行44100次采样。更高的采样率如96 kHz、192 kHz等在高保真音频或专业录音领域中使用，以捕捉更广范围的频率和细节。

采样率和噪声之间存在一定的关系。以下是几个与采样率和噪声相关的方面：

Aliasing噪声：当模拟信号的频率超过采样率的一半时，就会出现混叠现象，导致Aliasing噪声。Aliasing噪声是由于高频成分在离散采样时被错误地表示为低频成分而引起的。为了避免Aliasing噪声，采样率必须满足奈奎斯特(Nyquist)采样定理，即采样率应至少为被采样信号最高频率的两倍。

模拟滤波器抗混叠能力：为了避免Aliasing噪声，通常在采样之前要使用模拟滤波器来限制输入信号的频率范围。较高的采样率可以降低模拟滤波器的要求，因为更高的采样率意味着可以更好地保留输入信号的高频成分。
