在本文中，我们将展示如何利用虚拟表面来对具有全内反射(TIR)的物体进行建模，同时保持其他独特的表面特性，例如粗糙的表面结构。

在OpticStudio中，全内反射(TIR)在其他表面属性（例如散射）之前应用于表面。在尝试对包含光学粗糙表面的光管或光纤进行建模时，这可能会导致问题。此类元件依赖于TIR，但由于表面粗糙度而无法实现完美的TIR行为。为了正确模拟此类系统，可以使用嵌入表面，以便在TIR之前应用散射函数。

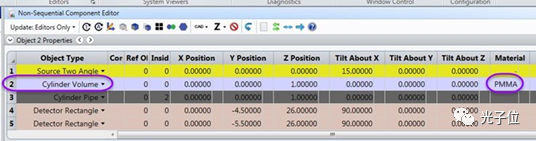

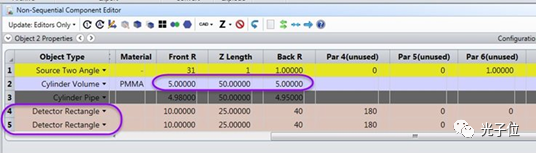

一个直径为10毫米、长度为50毫米的PMMA圆柱体。镜头数据编辑器如下图所示。第1行包含一个以15°发射光线的源。第4行和第5行将检测器矩形放置在圆柱体表面的内部和外部。我们使用Cylinder Volume对象制作了一个光管。管道的直径为10毫米，长度为50毫米。

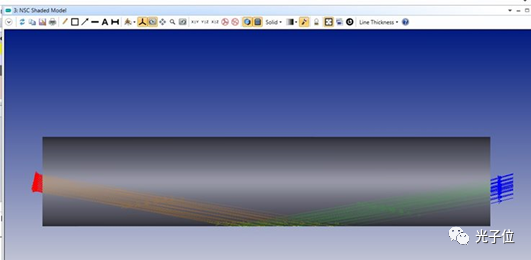

非连续着色模型显示入射在圆柱体底面上的光线。光线不会发生任何散射，并通过TIR反射回圆柱体。

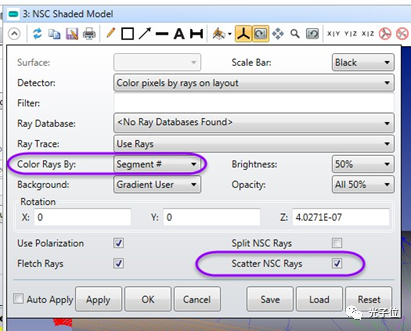

请注意，“Color Rays By:”已设置为“Segment #”。这会在光线每次与对象交互时更改光线的颜色。请注意，还选中了“Scatter NSC Rays”。

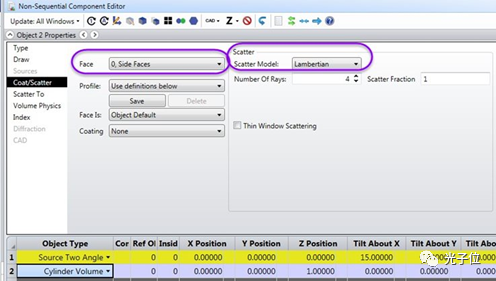

现在，假设圆柱体具有我们想要使用Scatter函数建模的粗糙或地面表面。因此，“Lambertian”散射函数被添加到对象属性中圆柱的侧面，如下所示：

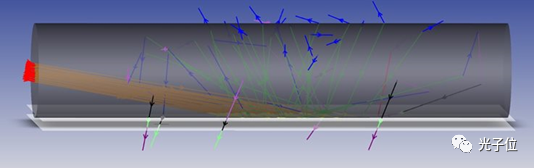

新的着色模型图如下所示。在散射函数之前应用TIR时，反射光线（以绿色显示）被散射，但光线全部散射到圆柱体中。实际上，在粗糙的表面上，光线也会从圆柱体中散射出来。

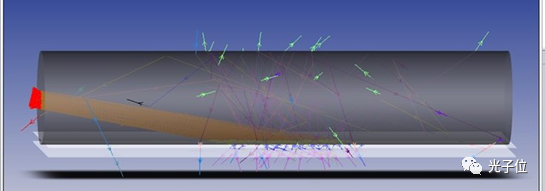

当光线与圆柱体相交时，OpticStudio中会进行两次计算。首先，软件根据斯涅尔定律计算镜面反射光线路径。接下来，应用散射函数使光线偏离镜面反射路径。结果是所有光线都在界面内部散射，光线不可能在管道外散射。

检测器上的输出——一个在圆柱体内部，一个在圆柱体外部——也表明在第一次反射时没有任何入射光线被散射出圆柱体。光线仅在随后的反弹后离开圆柱体，在第二个探测器上产生均匀的低水平照明，而不是我们期望从粗糙表面产生的亮点。

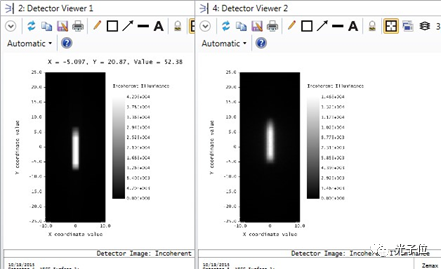

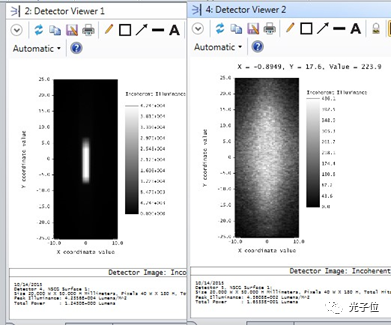

下面，左侧的检测器显示了来自光管内的集中光束。右侧的检测器显示漫射光束，表明光线仅在多次反弹后才离开光管。

解决方案

这个问题的解决方案是在圆柱体内部嵌入一个虚拟表面，并将散射函数应用于该表面。这迫使软件在TIR之前应用散射函数，因为光线在遇到计算斯涅尔定律的空气-玻璃界面之前先遇到散射表面。

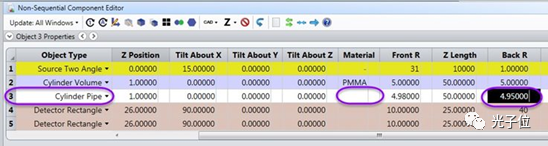

在Non-Sequential Component Editor的第3行是一个Cylinder Pipe对象，如下所示。对象没有定义材料，因此没有散射函数，斯涅尔定律不会在圆柱管表面产生光线偏差。在这种情况下，圆柱管的半径设置为4.98毫米，或比定义光管的圆柱体积小20微米。散射函数放置在圆柱管上，而不是放置在圆柱体本身上。
