电荷泵负压输出电路，这么简单，我还能不会？

两个稳压管串联起来，可以得到更高的稳压值。

读者的问题是：有些双稳压管集成器件，如BAV199，为什么要集成两个？在电路使用中有什么优缺点？

因为我没用过BAV199，去网上搜了一下SPEC，发现结构是下面这样的，这并不是两个稳压管，普通的二极管或者肖特基二极管都有可能。

继续在网上搜了一下，发现如下的电路图中用到双二极管开关，型号是BAV99，应该和BAV199一个系列的。

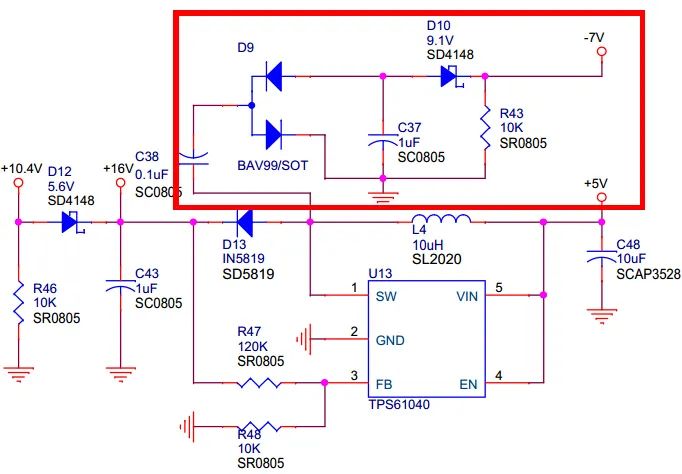

下面是一个DC-DC BOOST升压电路，从+5V升压到10.4V，并且这是一个带负压输出的，输出-7V。

其实准备找个时间写写上面的电路，但一直拖延了，今天的群里有一个小伙伴问到这个负压电路，发现自己有一点似懂非懂的感觉，如是准备仿真一下。

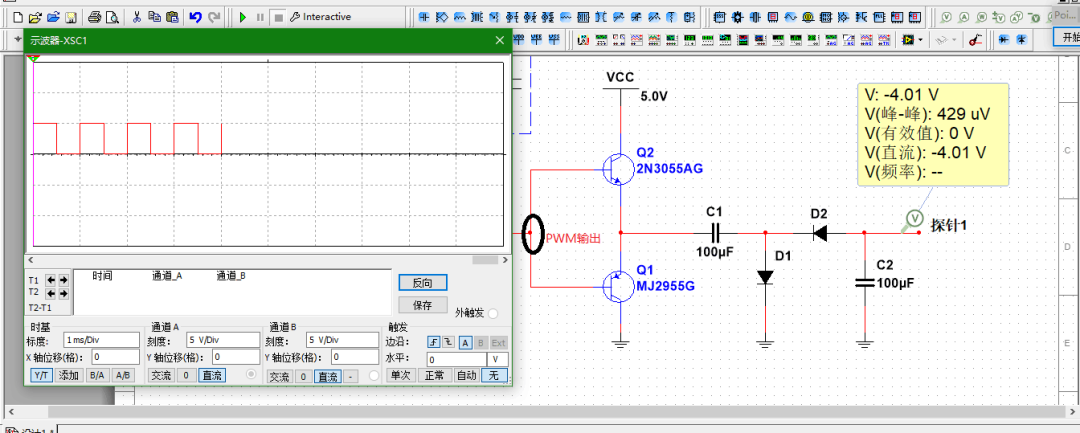

原图是下面这个，最左边没显示的是一定频率的PWM输出。

PWM波形的高电平对应Q2导通，PWM的低电平对应Q1导通，所以我将图简化了一下，差不多就是下面这样。

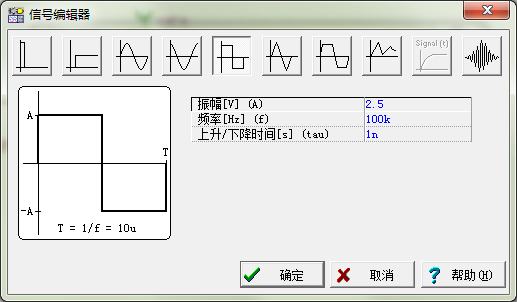

VG1是一个阶跃信号，设置为方波，振幅2.5V，频率100KHz。

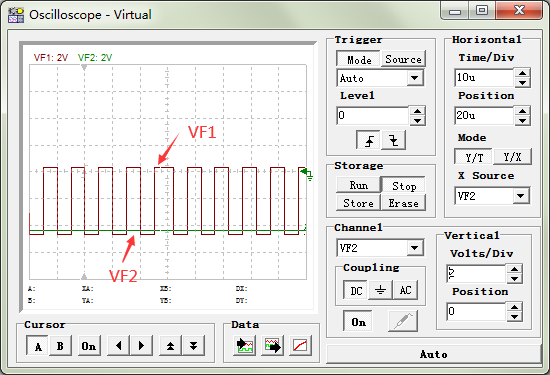

仿真了一下，得到VF1是一个周期10us，高低电平差5V的一个方波，VF2是一个近似-5V的输出（二极管D2有一个压降）。

VG1的PWM信号在高电平时，电流的方向是VG1→C1→D1→GND，VG1的高电平给电容C1充电，C1两端左正右负，电势差为VH。

VG1的PWM信号低电平时，电流的方向是C2→D2→C1→VG1，这时候C1是一个放电的过程，对C2是一个充电的过程，因为电容两端电压不能突变的特性，当C1左端变为0时，VF1端会变为-VH，忽略D2的压降，VF2自然得到一个负压输出-VH，这个负压值受VG1频率和振幅的影响。

把D1和D2放一起，用一个单独的器件BAV99，就是上面DC-DC负压输出部分的电路了。

今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见。
