前言
绿联推出了一款自带无线充电功能的100W二合一氮化镓桌面充电站，这款充电站具备2C1A接口，两个USB-C口支持功率盲插。并且还支持无线充电功能，内置苹果原装磁吸无线充电模组，可以将苹果手机吸附在上面进行无线充电。
这款桌面充电站配有1.6米长电源线和1米长USB-C线，无线充电角度可调节，方便查看消息，非常适合在办公桌使用。下面充电头网就带来绿联这款二合一桌面充电站的拆解，看看内部的设计和用料。
此前充电头网已经对绿联100W二合一氮化镓桌面充电站进行详细评测，此外拆解过绿联星辰户外电源GS1200、绿联600W便携户外电源GS600、绿联8K 12合1立式桌面智能扩展坞、绿联100W智充魔盒Pro（3C1A）氮化镓插座等产品，欢迎查阅。
绿联二合一氮化镓充电站开箱

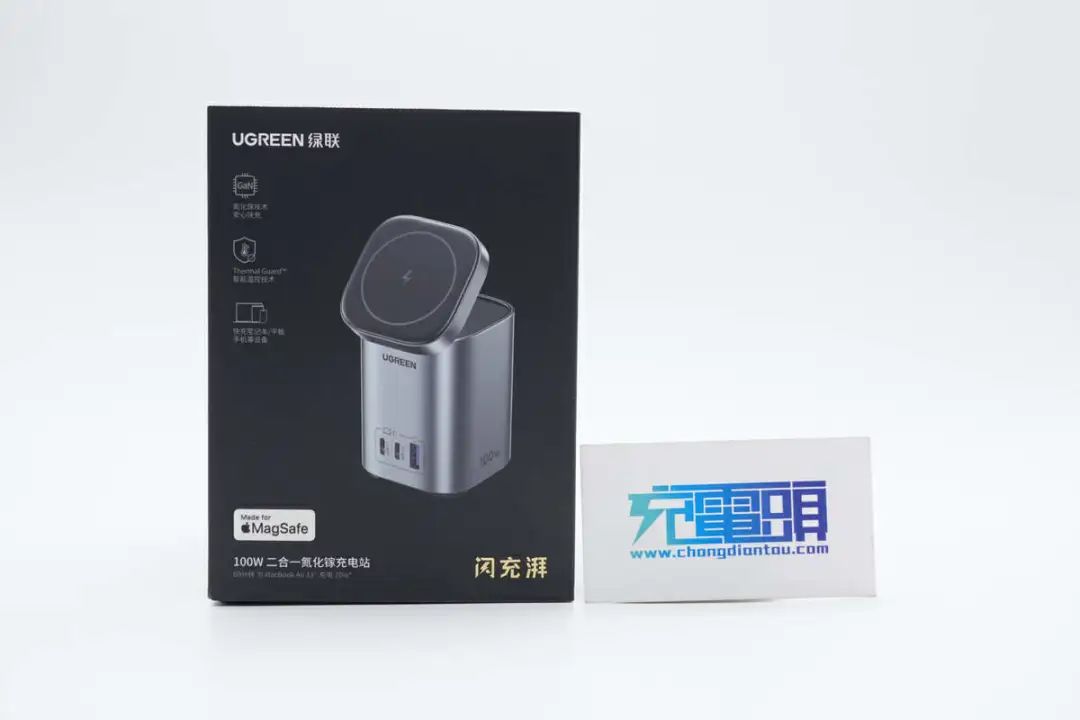

包装盒正面上方印有UGREEN绿联字样，中间是产品实物外观以及氮化镓技术安全快充、智能温控技术、快充笔记本/平板/手机等设备三大卖点，下方是产品名称以及闪充湃、Made for MagSafe两大醒目标志。
产品通过了苹果最新MFM认证，可适配苹果iPhone 12/13/14系列手机进行无线充电。
另一侧印有产品使用场景图以及四大卖点。
背面印有产品参数以及商家信息。

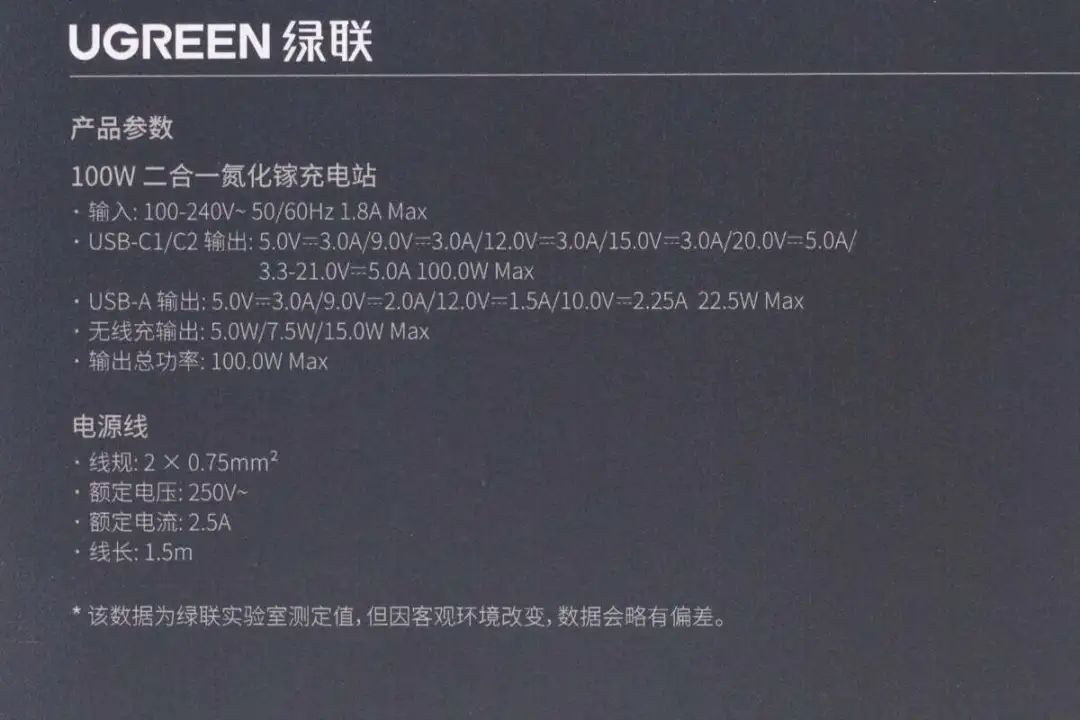

产品参数特写，下面结合实物进行详细介绍。

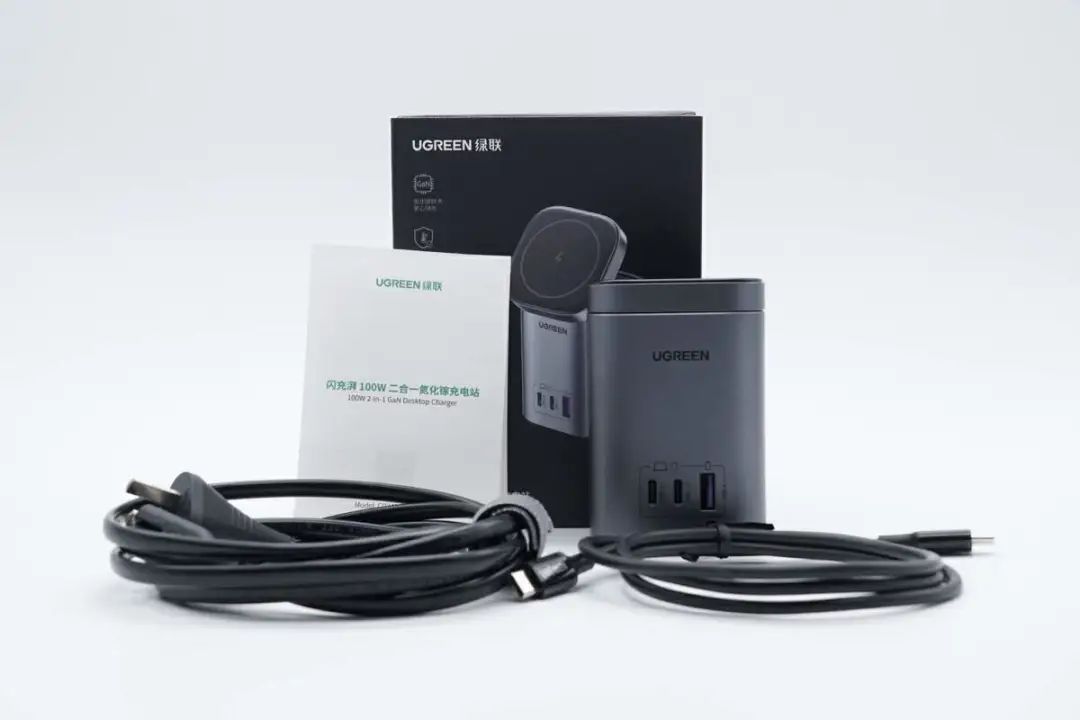

包装内含二合一氮化镓充电站、电源线、C to C数据线以及使用说明书。

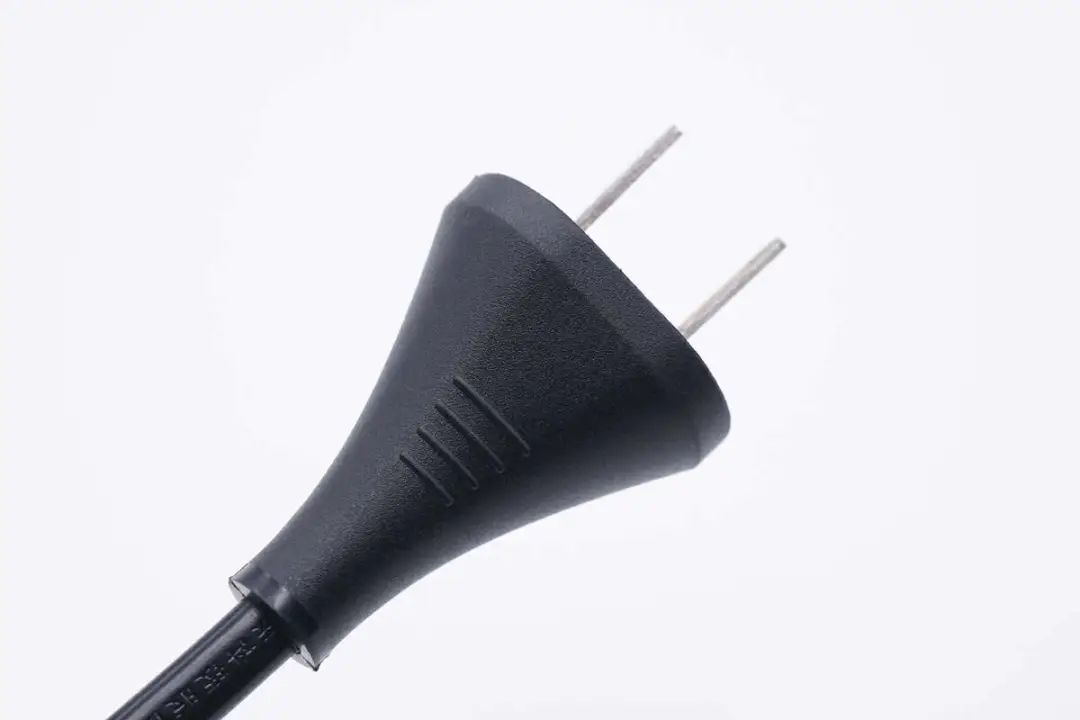

电源线一端为双脚插头，采用喇叭造型设计，并有方便插拔的四道凸起。

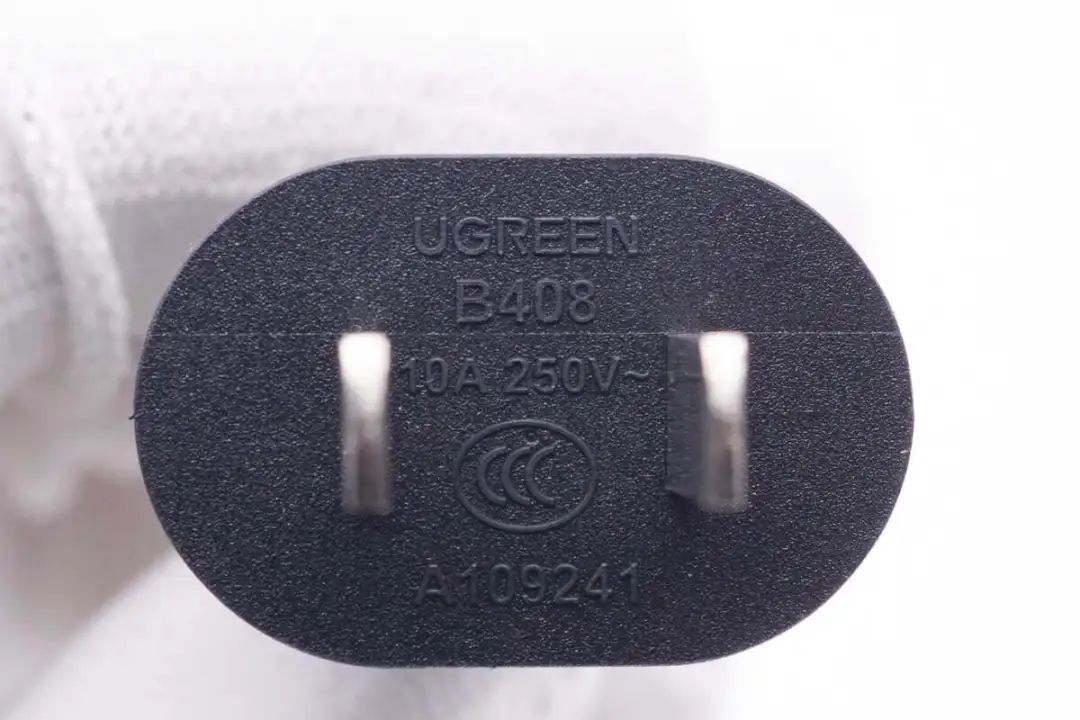

端部可以看到10A 250V~的规格信息，通过了CCC安规认证。

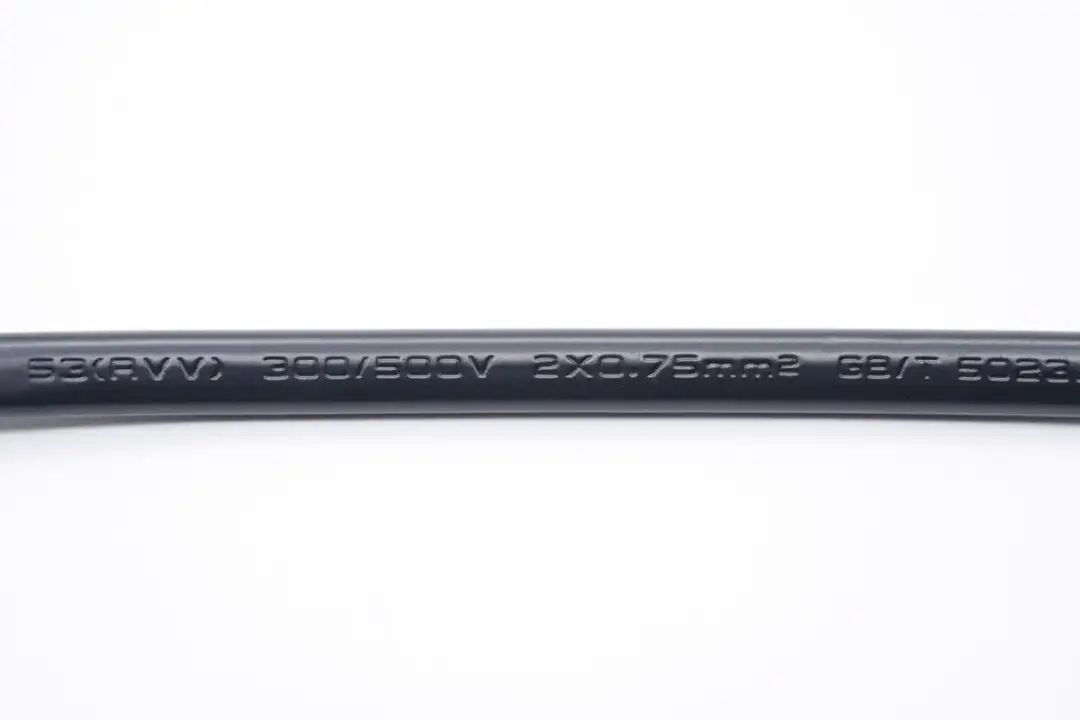

线缆规格为300/500V 2x0.75mm²。

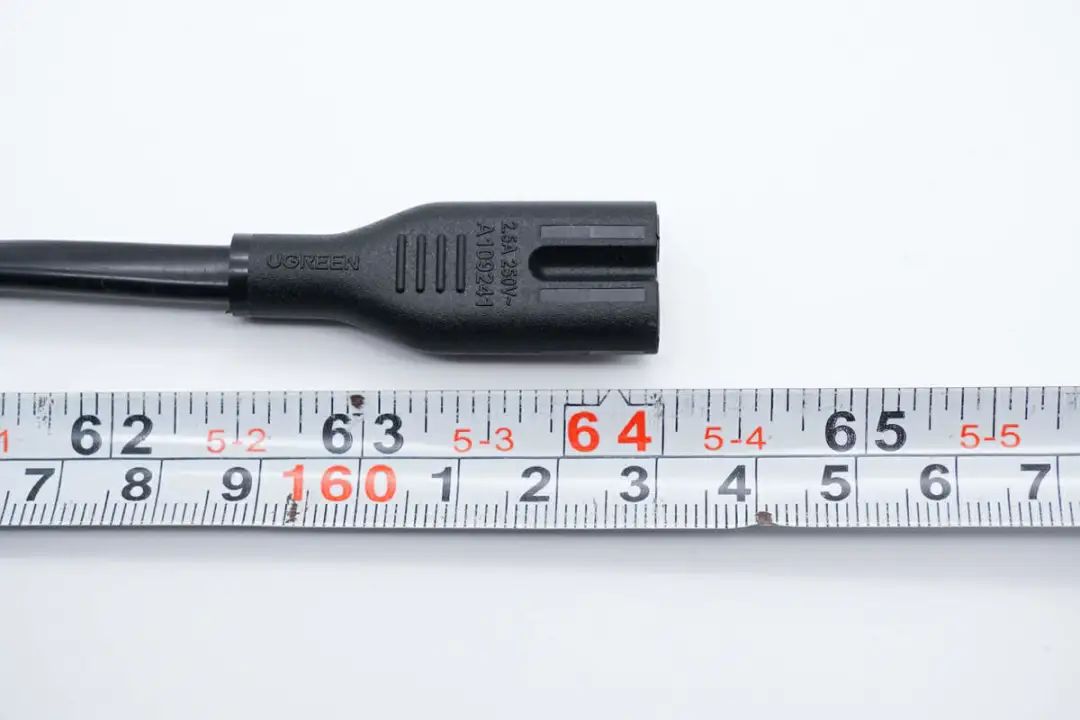

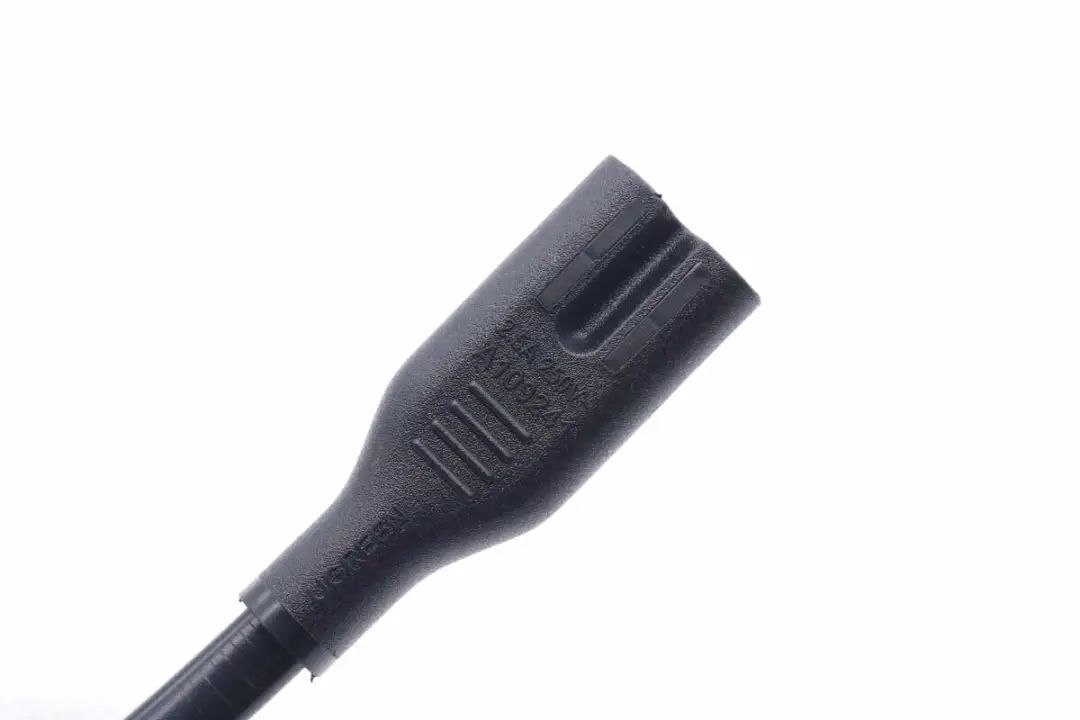

另一端为8字插头，规格为2.5A 250V~，同样磨砂以及做了方便插拔的凸起设计。
测得电源线长度约163cm。

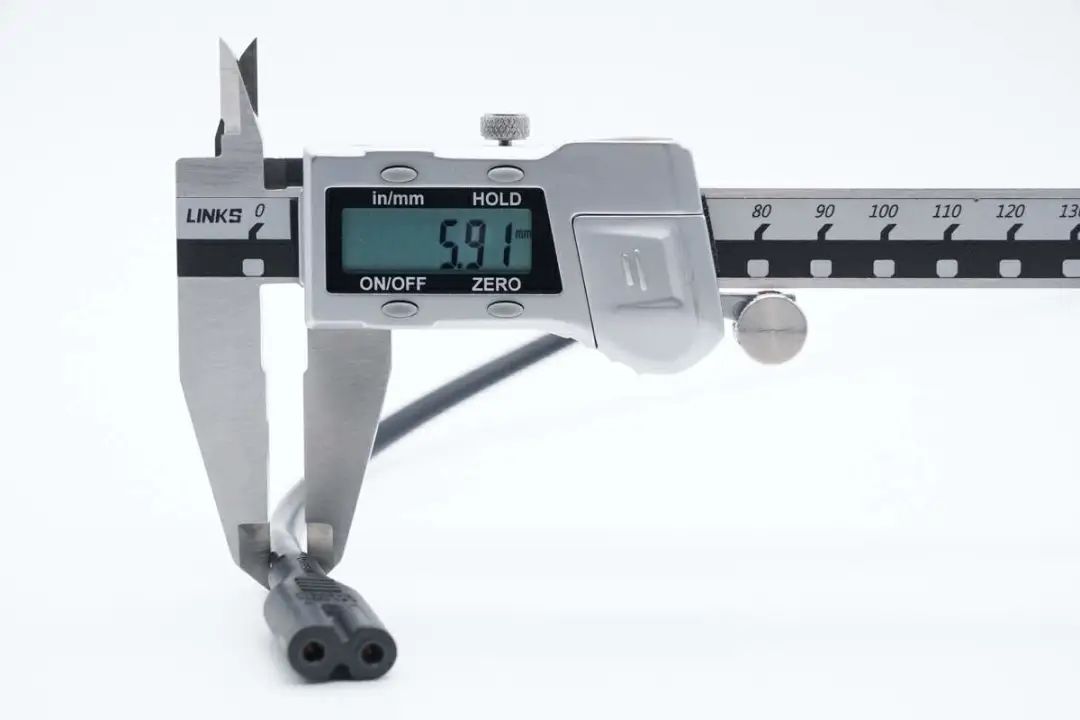

线身直径为5.91mm。

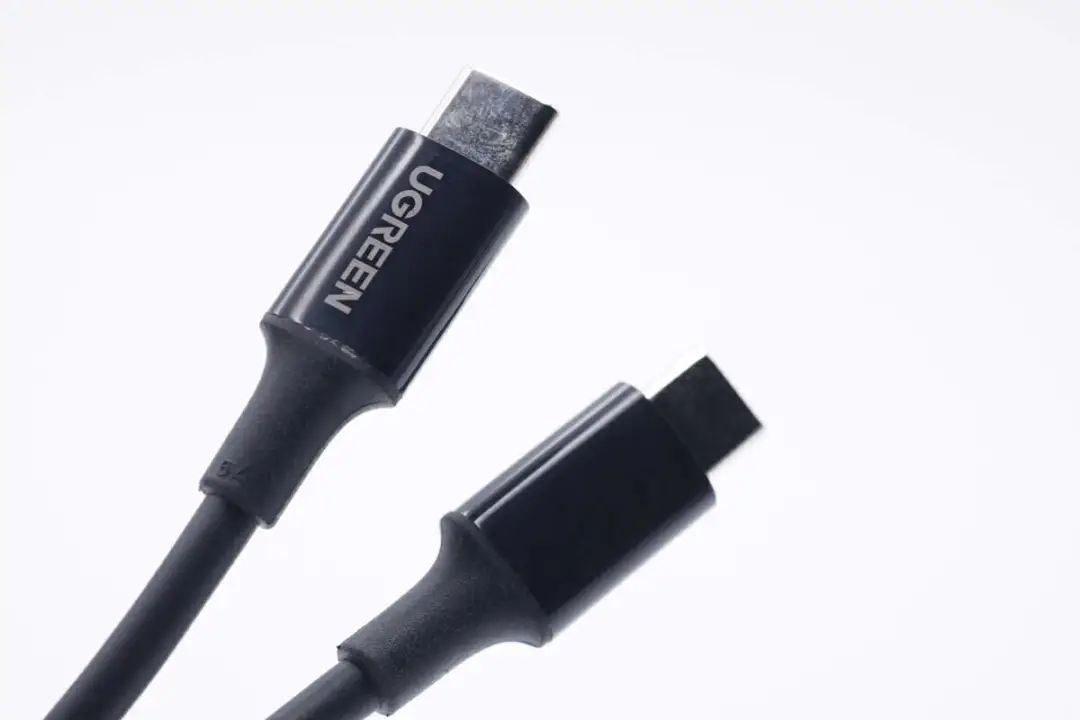

数据线头子网尾一体注塑成型，同时外套亮面外壳，一面印有UGREEN品牌，网尾处设计有5A字样，表明线缆可过5A大电流。

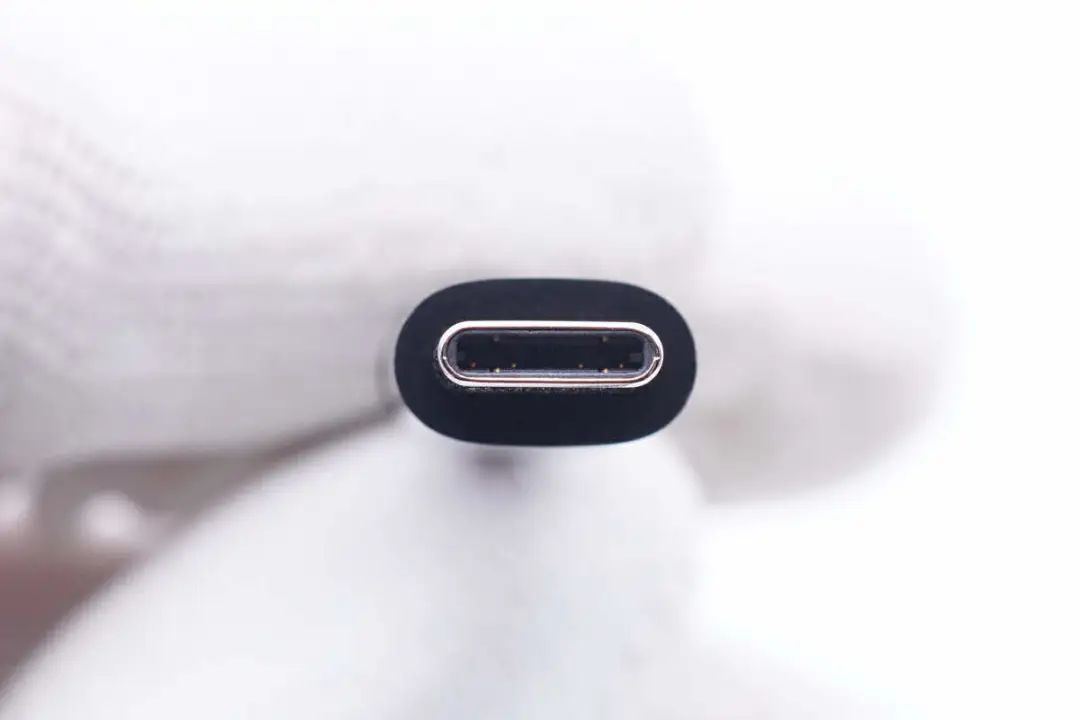

USB-C公头非满PIN设计。

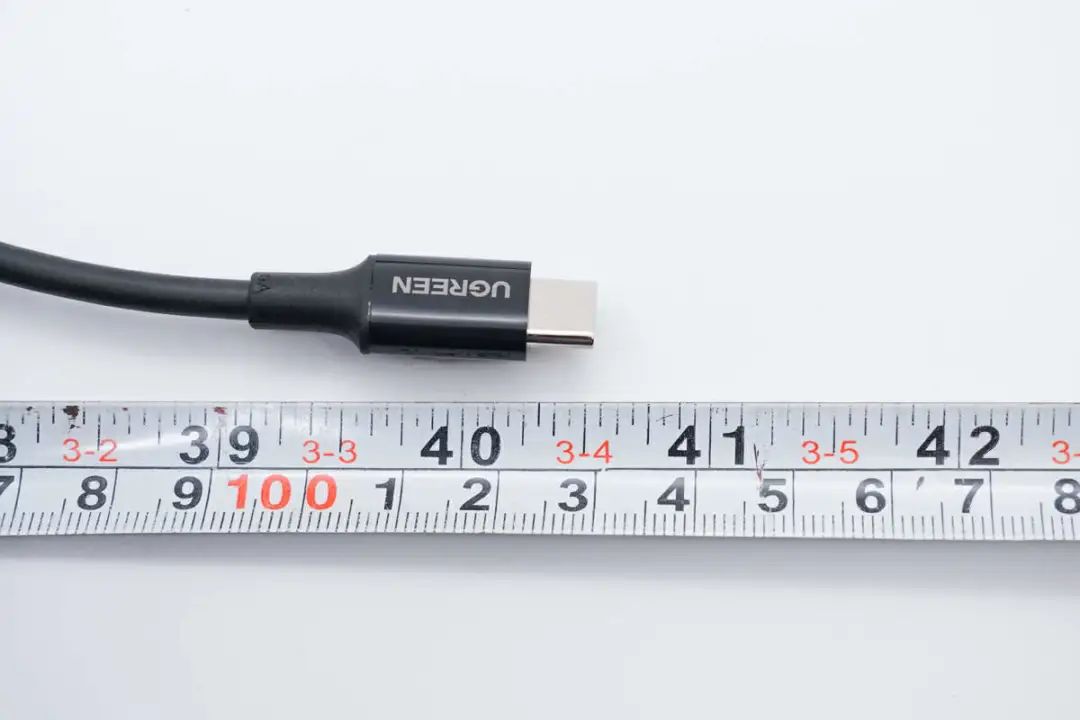

测得数据线长度约103cm。

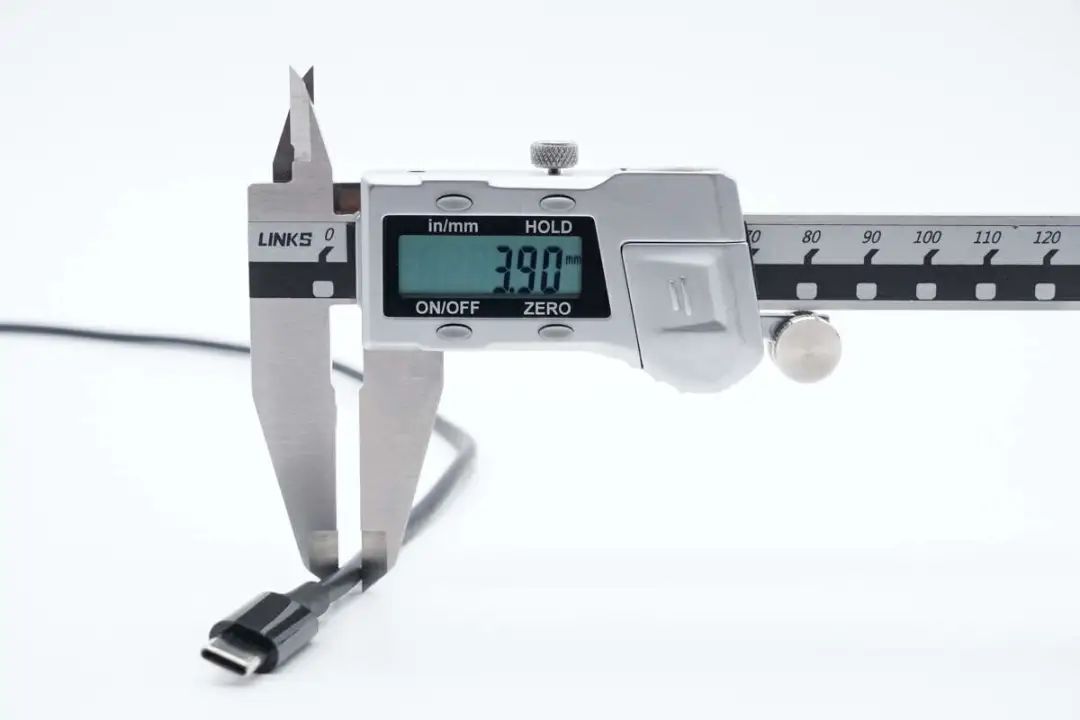

线身直径为3.9mm。

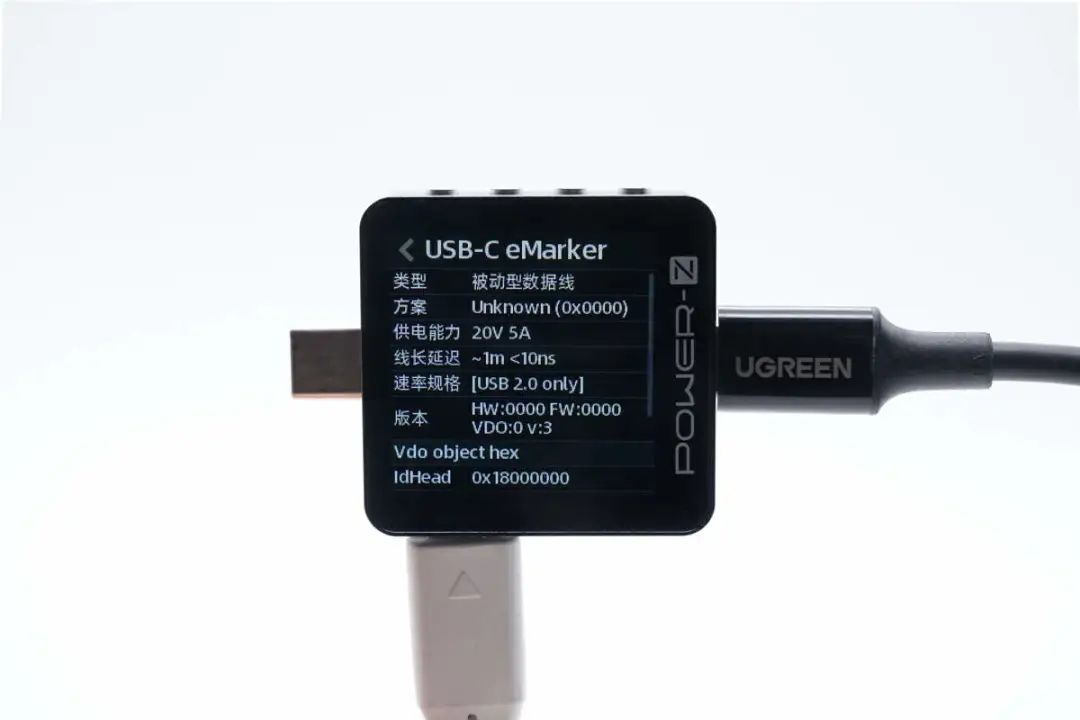

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

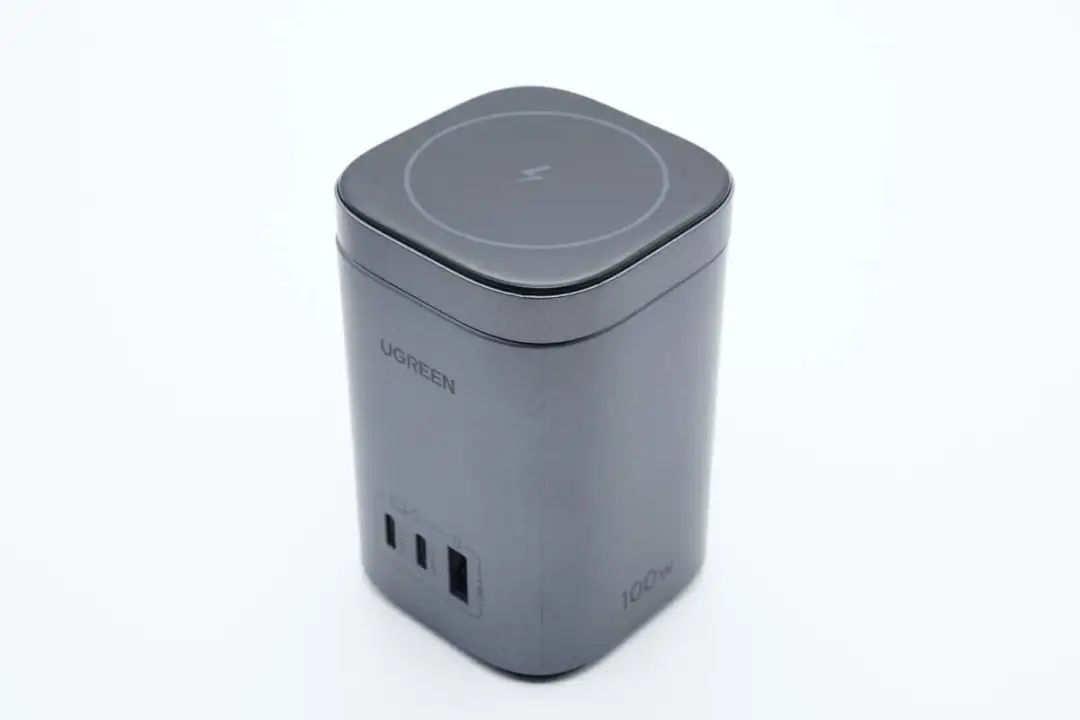

绿联100W二合一氮化镓充电站为方柱造型，主体为PC防火塑料外壳，腰身喷涂银灰色涂料提升颜值质感。

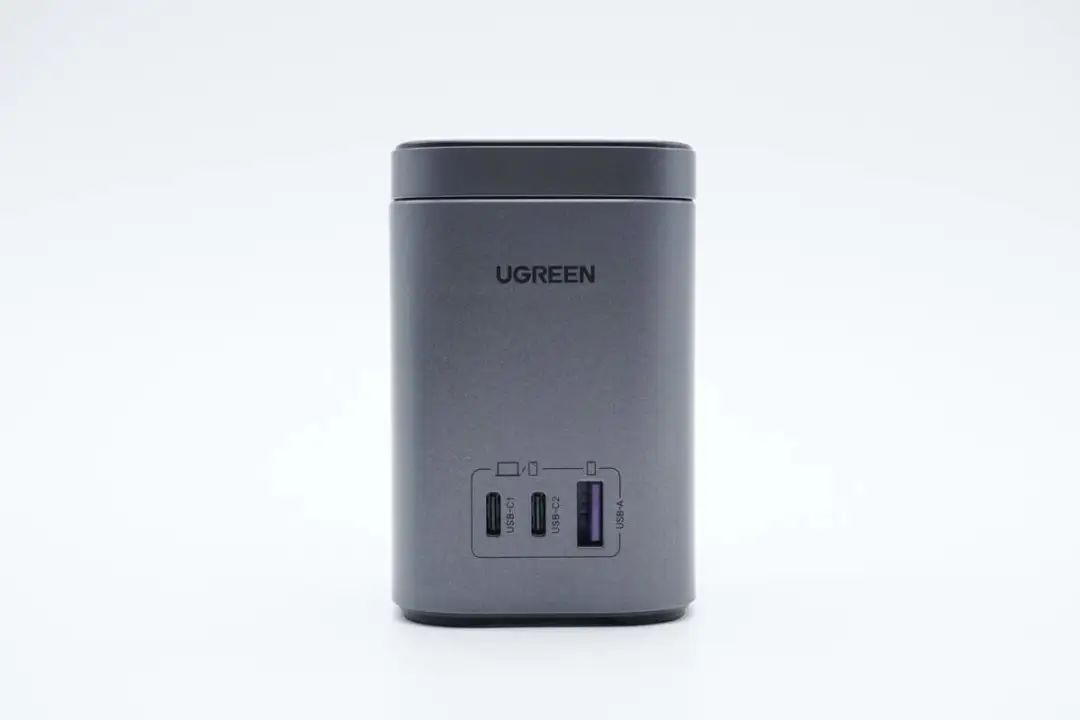

机身正面印有UGREEN品牌，下方设有2C1A三个USB接口。

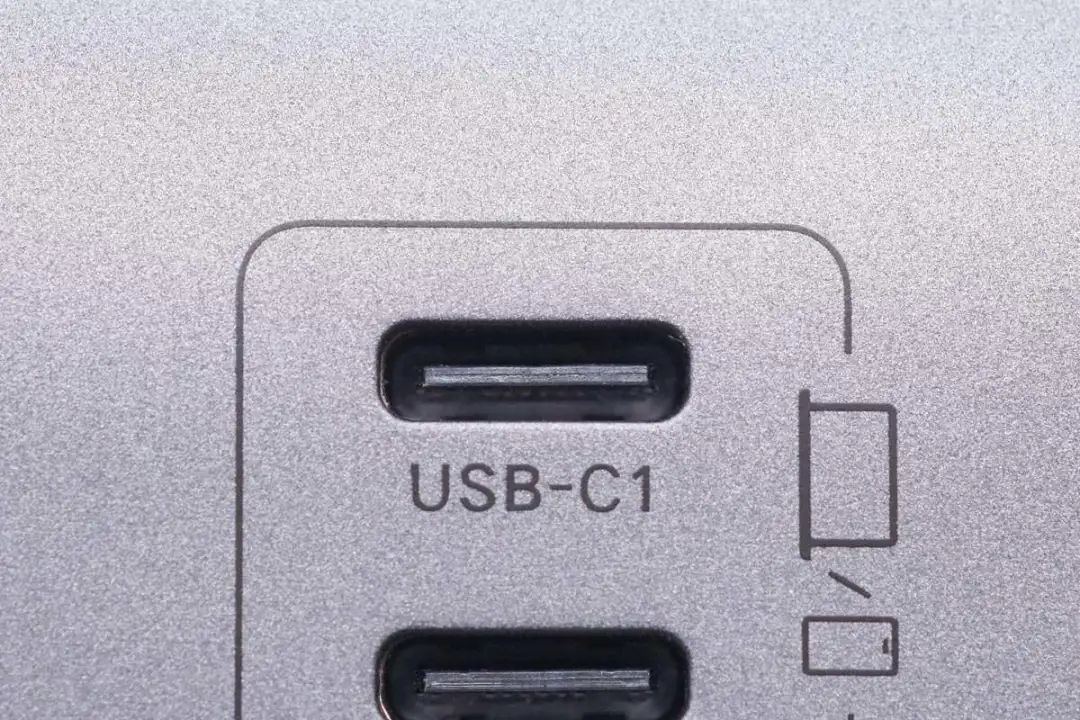

USB-C接口均为黑色胶芯不露铜，接口旁印有笔电和手机标识，表明可用来给这两类设备充电。
USB-A口采用紫色胶芯。

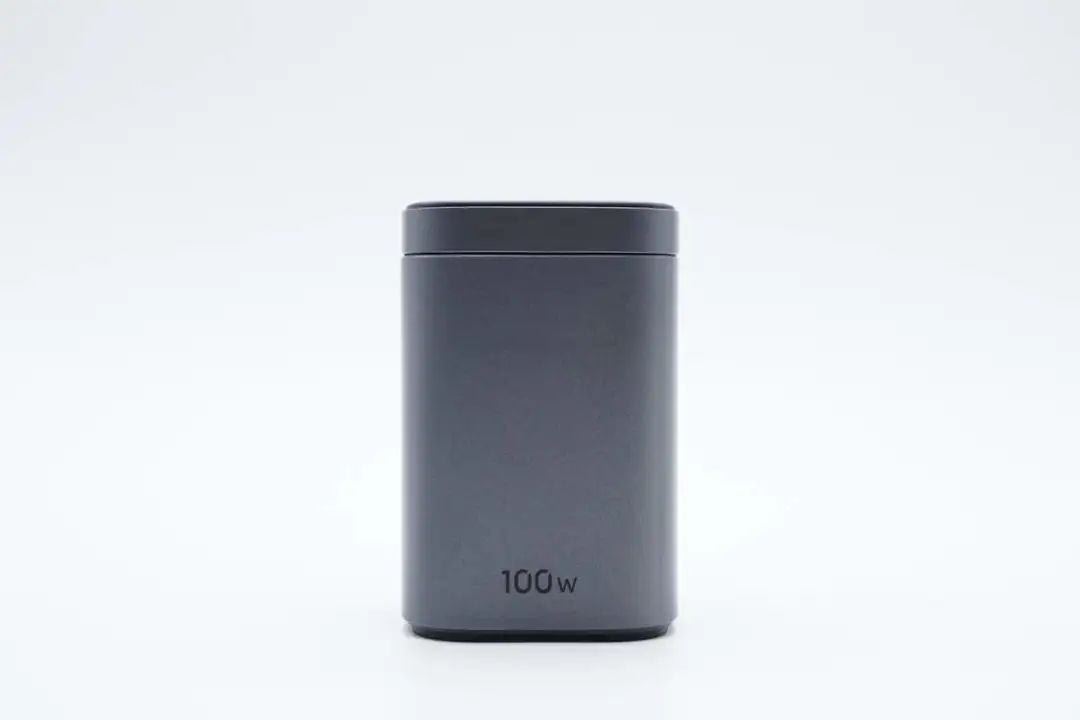

侧面下方印有100W字样。

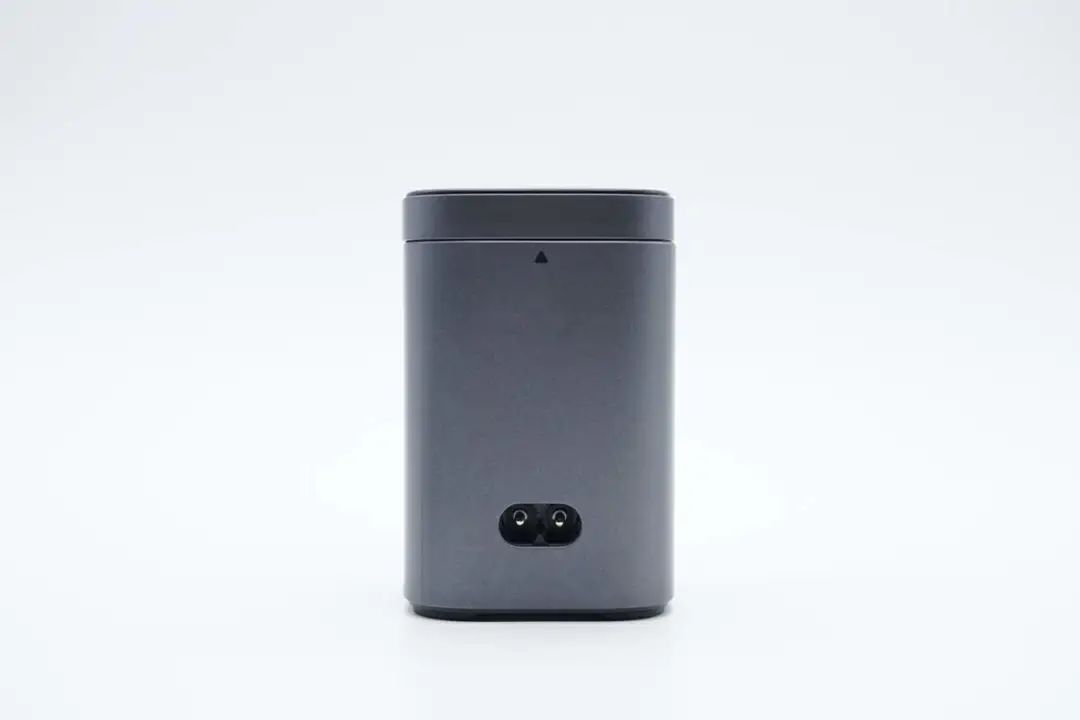

背面下方设有AC供电插口。

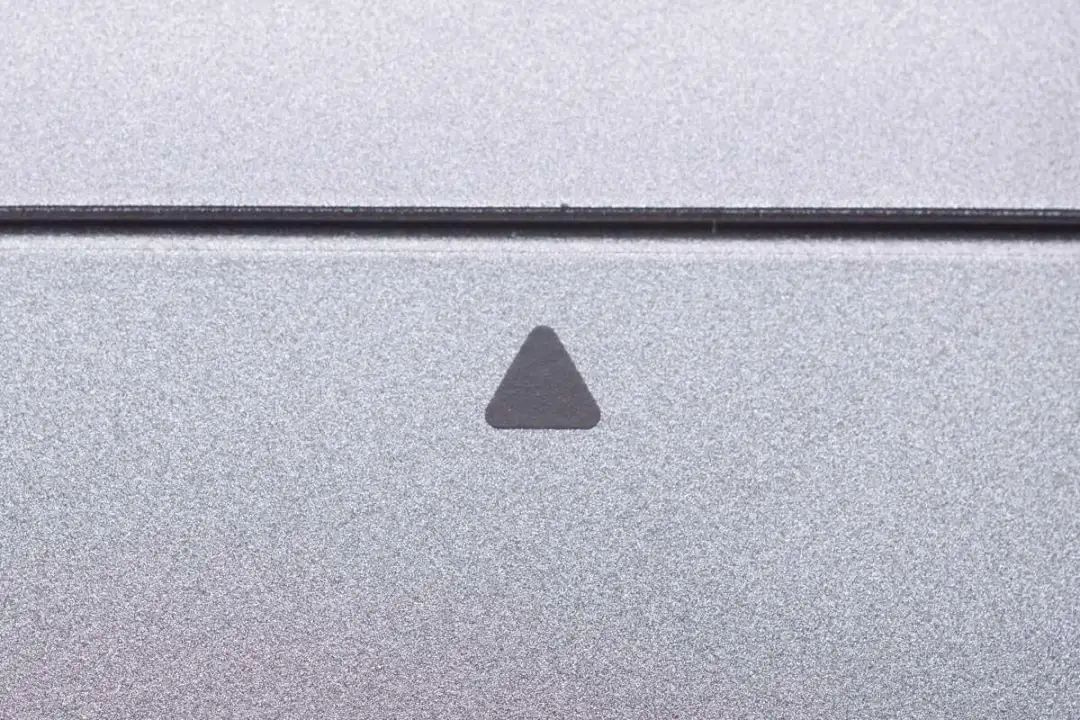

上方则有一个向上三角形标志设计，用于提示用户正确取出磁吸无线充电板使用。
产品一大特点便是这个可收纳磁吸无线充电板，其与桌面充进行二合一设计，减少了桌面配件数量营造一个干净整洁的桌面，同时有线充电无线充电两种方式任用户灵活选择，使用体验更好。

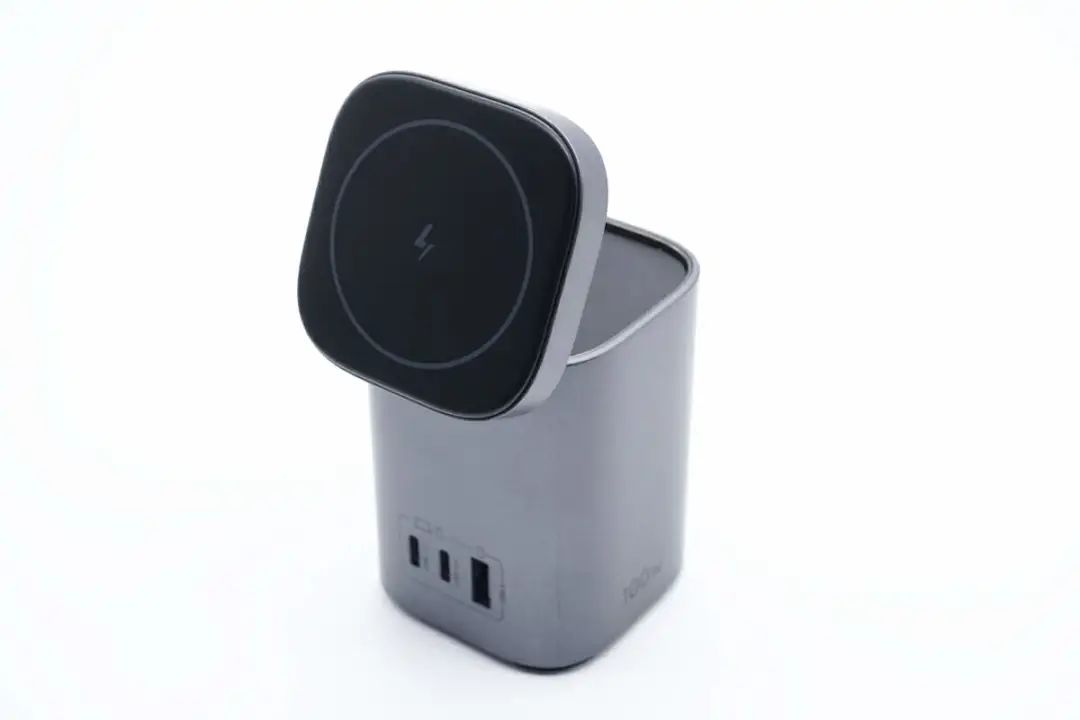

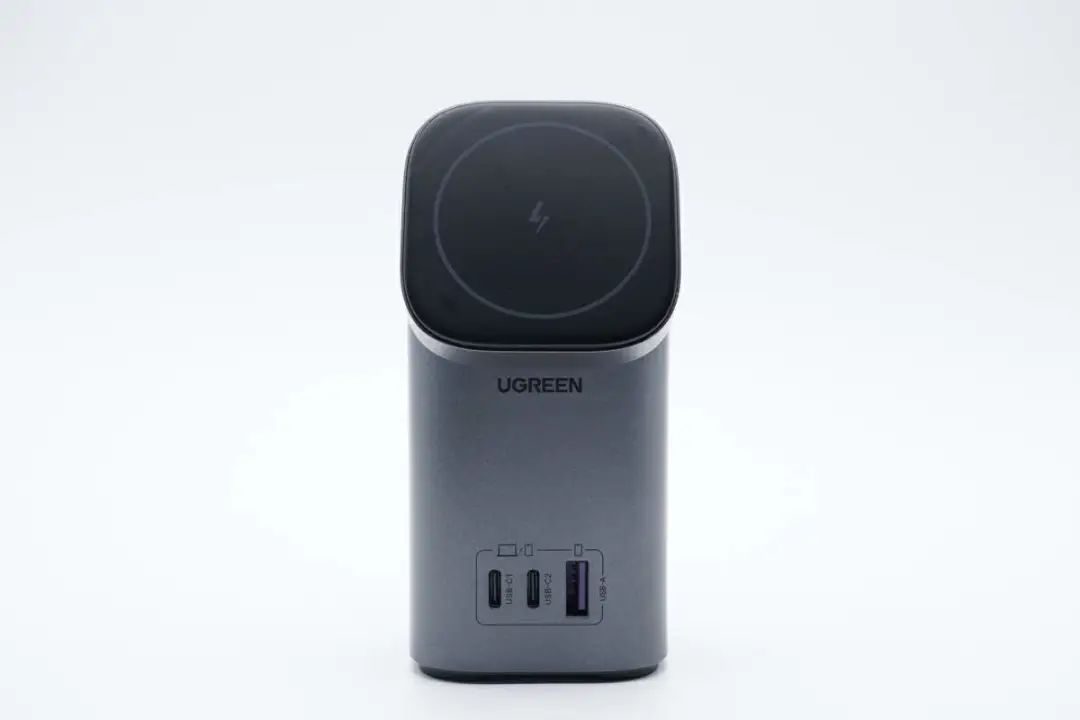

磁吸无线充电板顶面设计有无线充电区域标识提示，可收纳设计，收纳时手机可以平放进行无线充电，展开时符合人体工学的倾斜角度吸附手机，让用户拥有更好的边充电边刷剧、看直播或者接收消息使用体验。
充电桩主体顶面、磁吸无线充电板背面以及连接轴均为金属材质，保证强度的同时提升产品整体分量，避免容易翻倒。

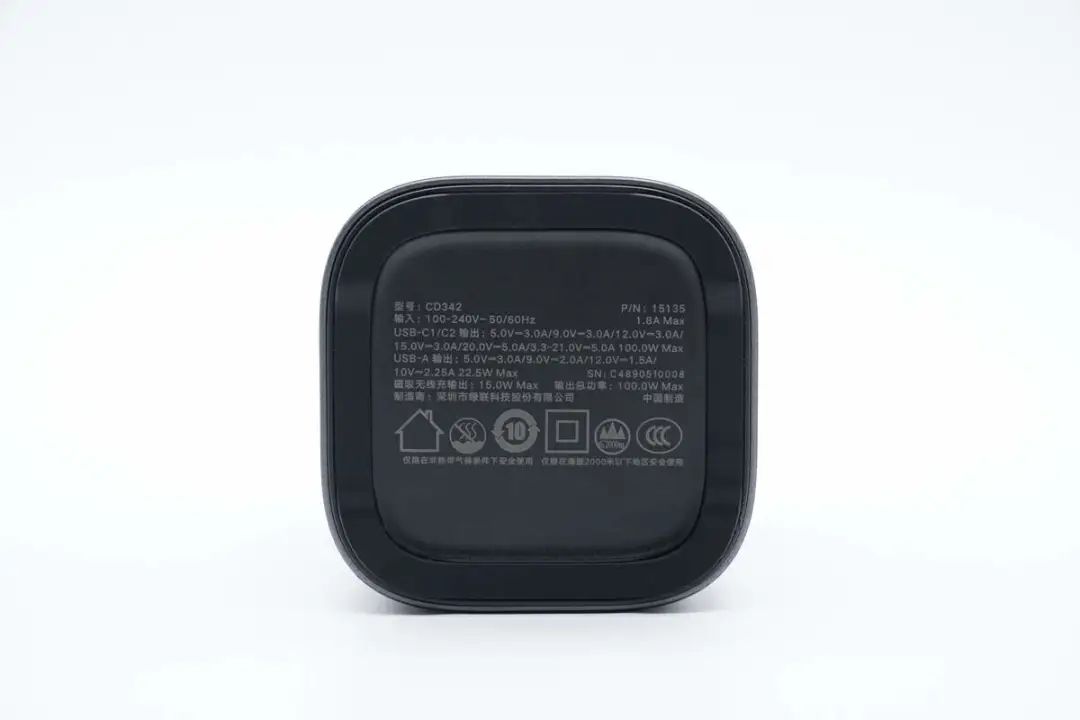

底部外壳印有产品参数信息，边缘粘贴非平面橡胶垫，防滑同时避免底部外壳磨损。

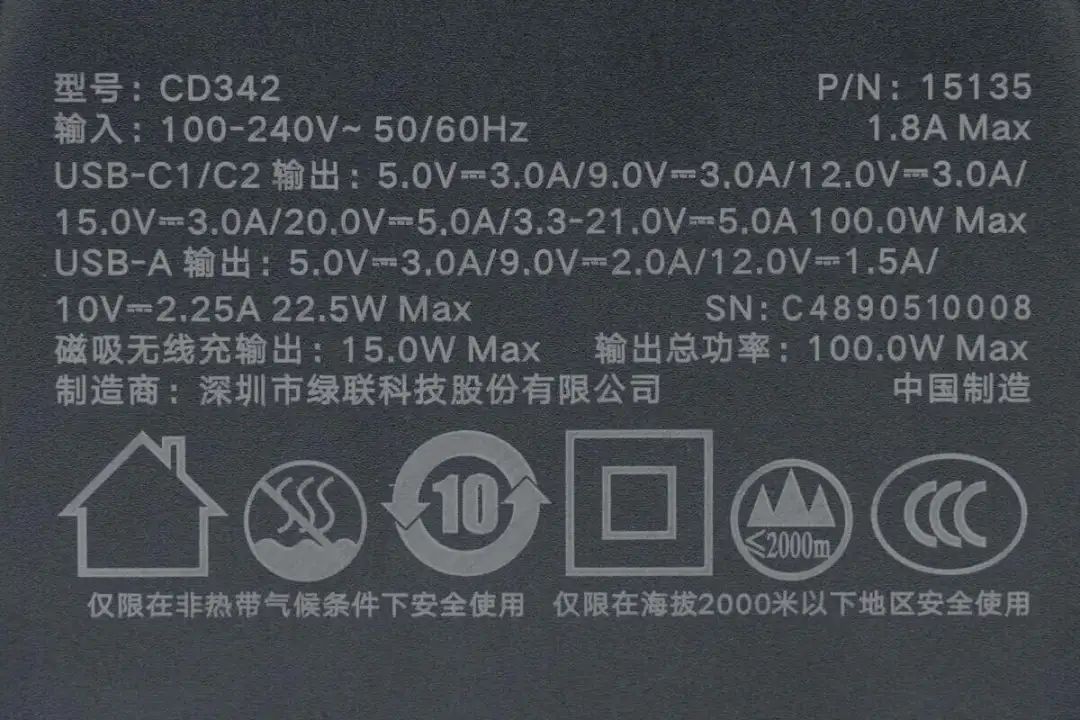

产品参数特写
型号：CD342
输入：100-240V~50/60Hz 1.8A Max
USB-C1/C2 输出：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V5A
USB-A输出：5V3A、9V2A、12V1.5A、10V2.25A Max
磁吸无线充电输出：15W Max
输出总功率：100W Max
制造商：深圳市绿联科技股份有限公司
产品通过了CCC认证。

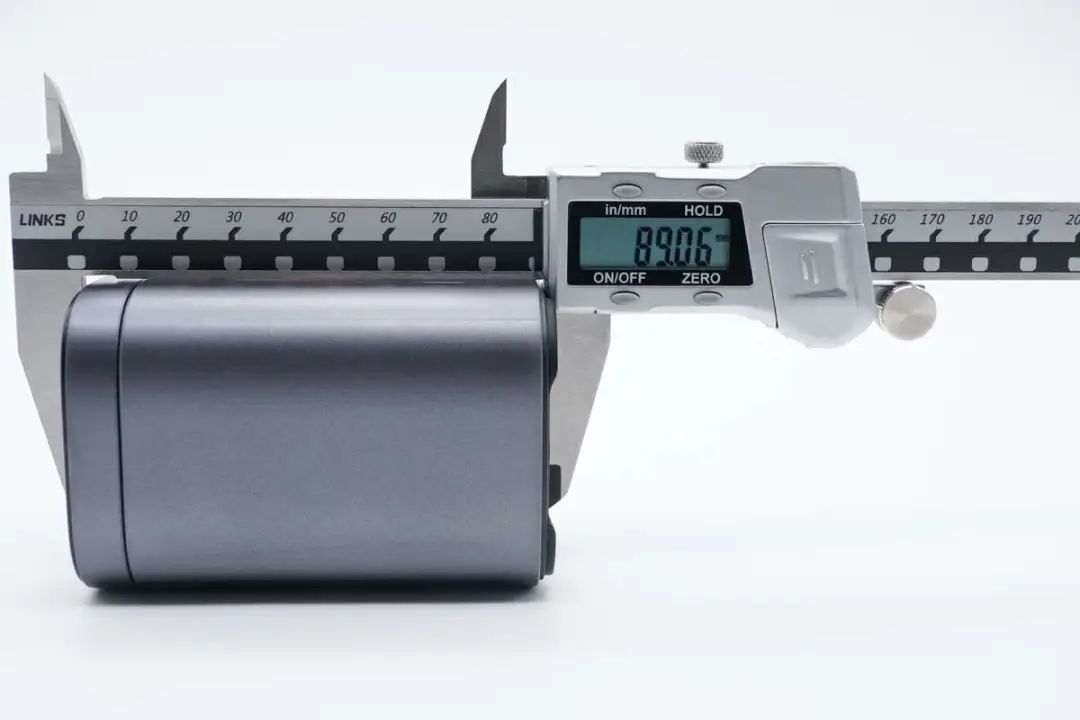

测得绿联这款二合一氮化镓充电站机身长度为89.06mm。

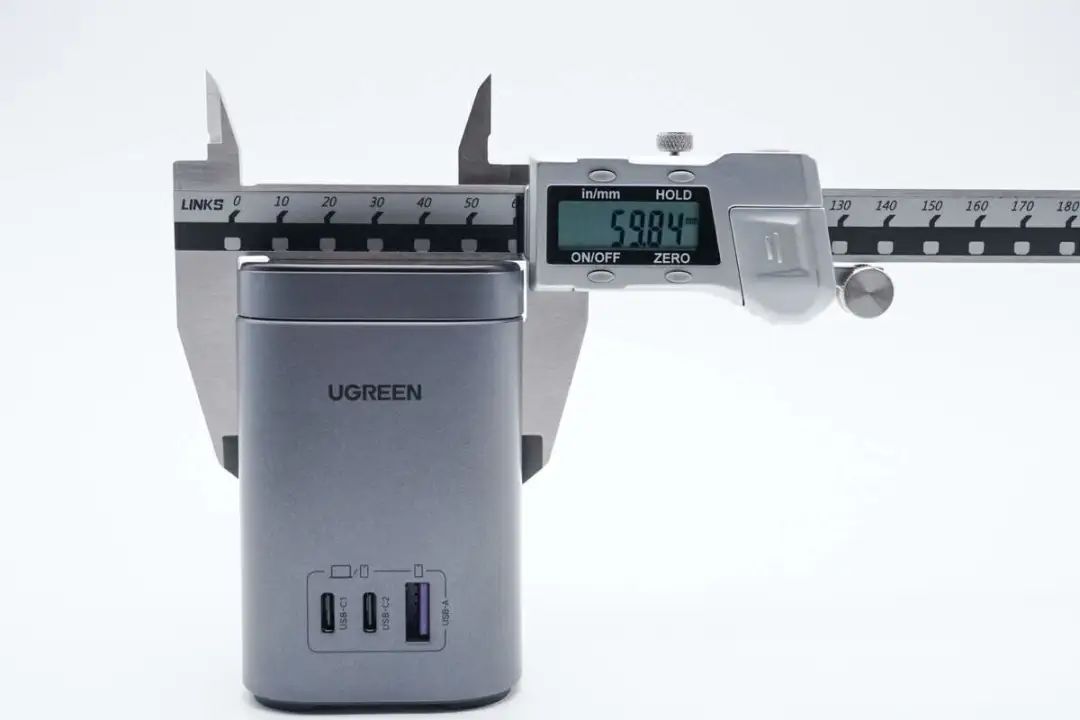

宽度为59.84mm。

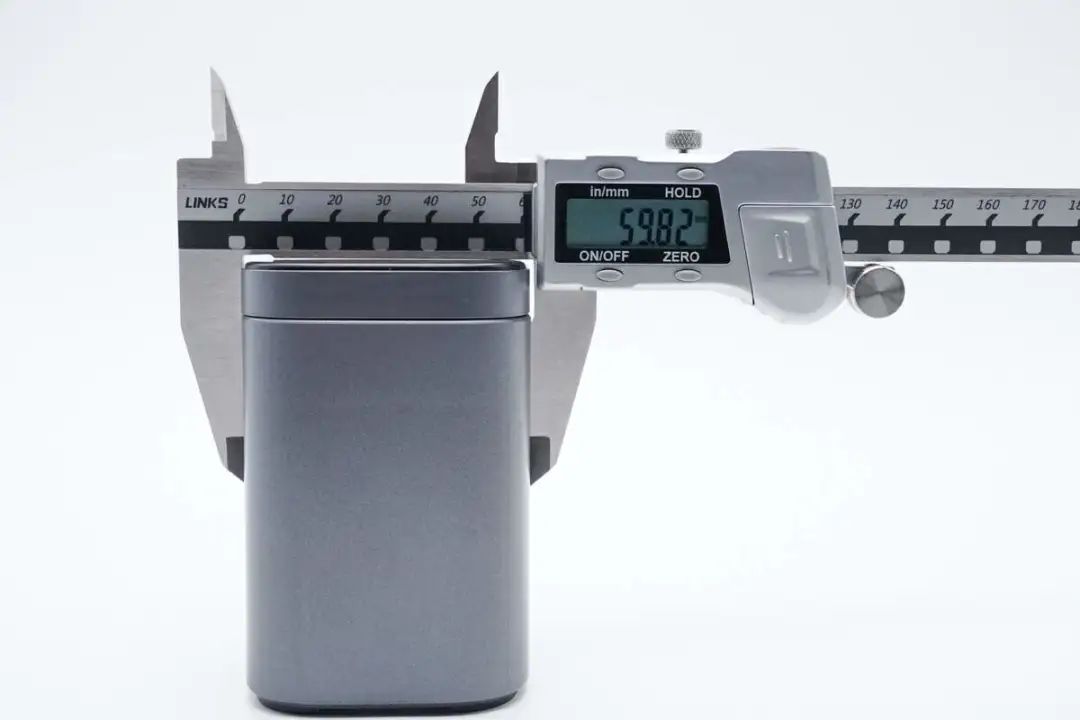

厚度为59.82mm。

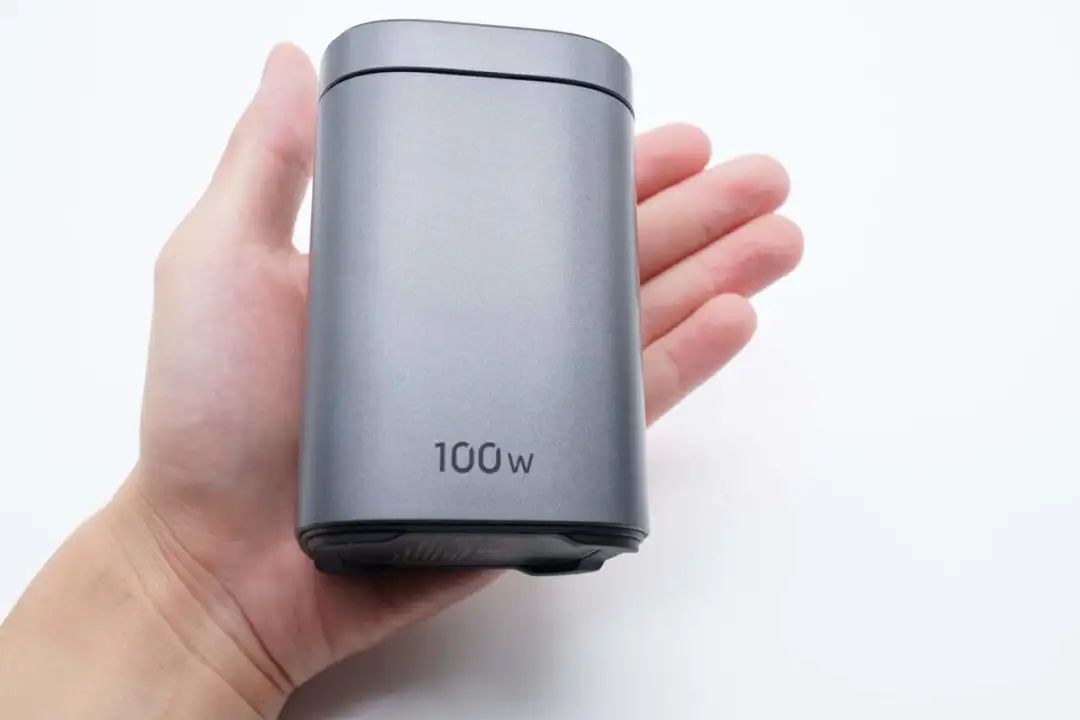

产品拿在手上的大小直观感受。

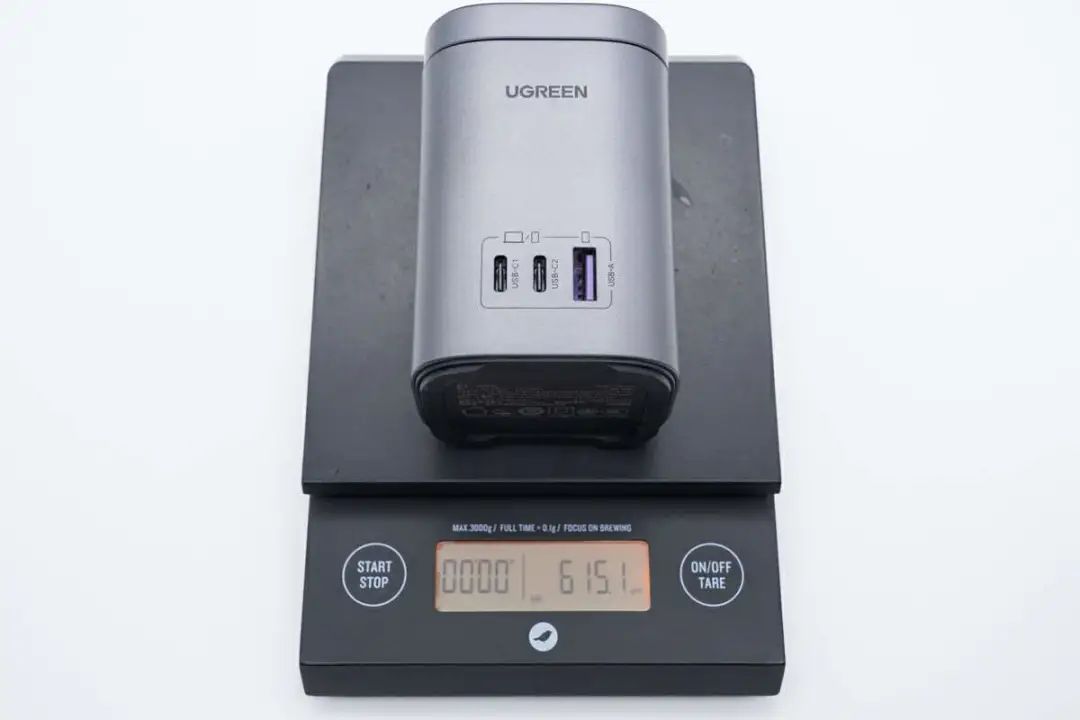

另外测得充电站净重约为615g。

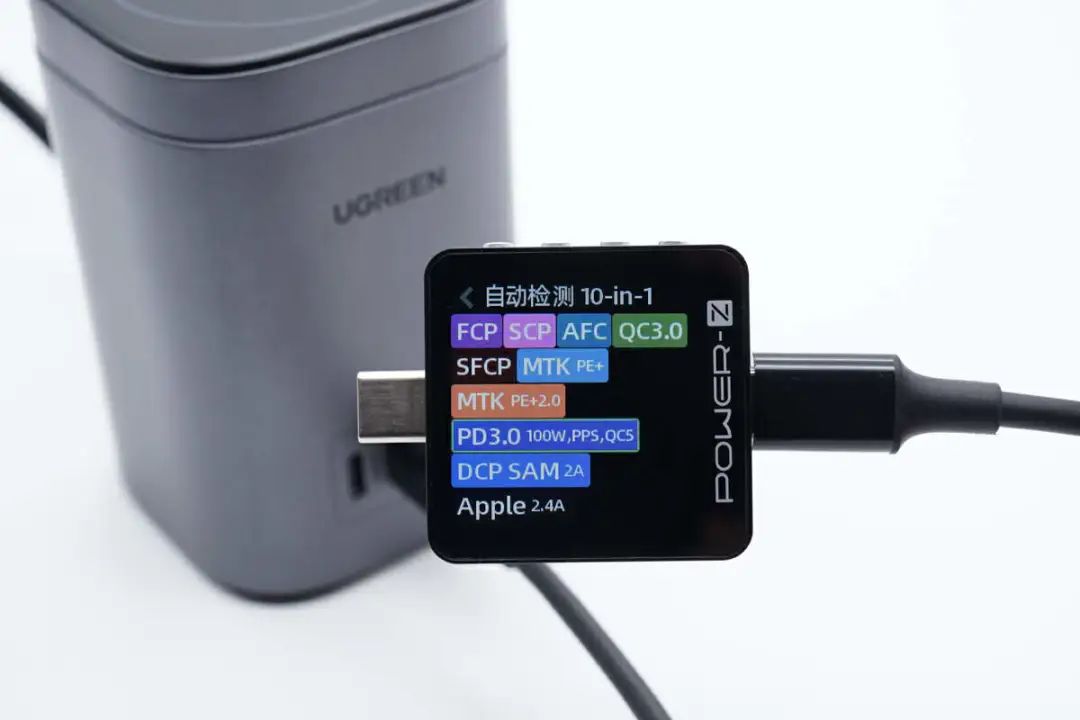

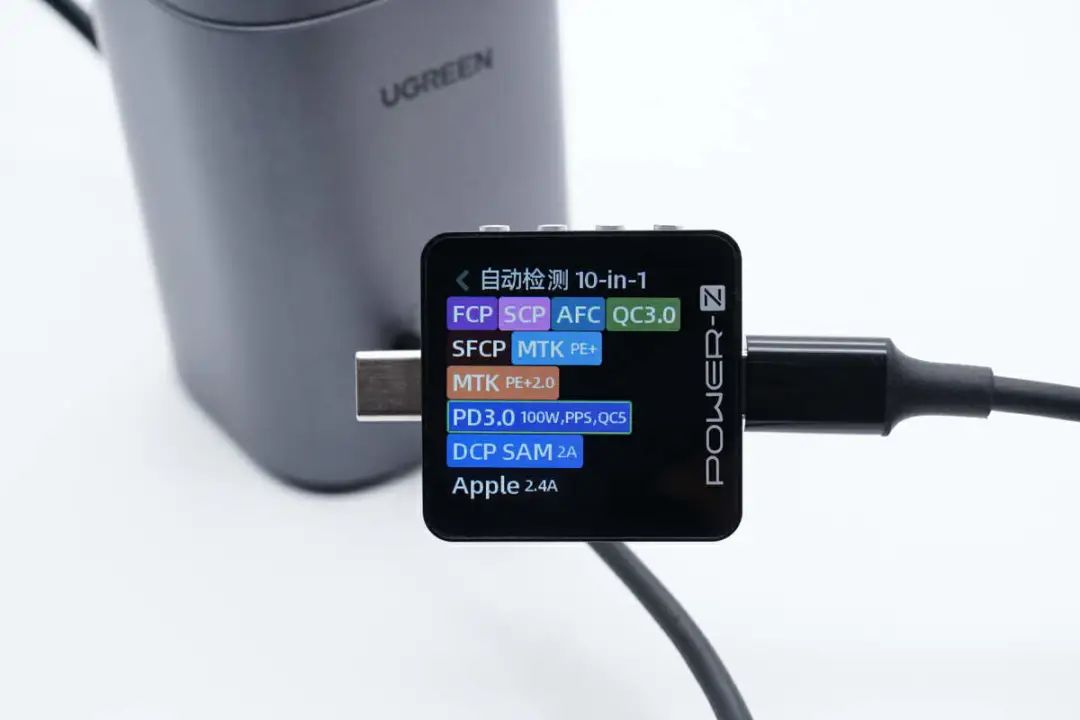

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PE2.0、PD3.0、PPS、DCP、Samsung 5V2A、Apple 2.4A充电协议。

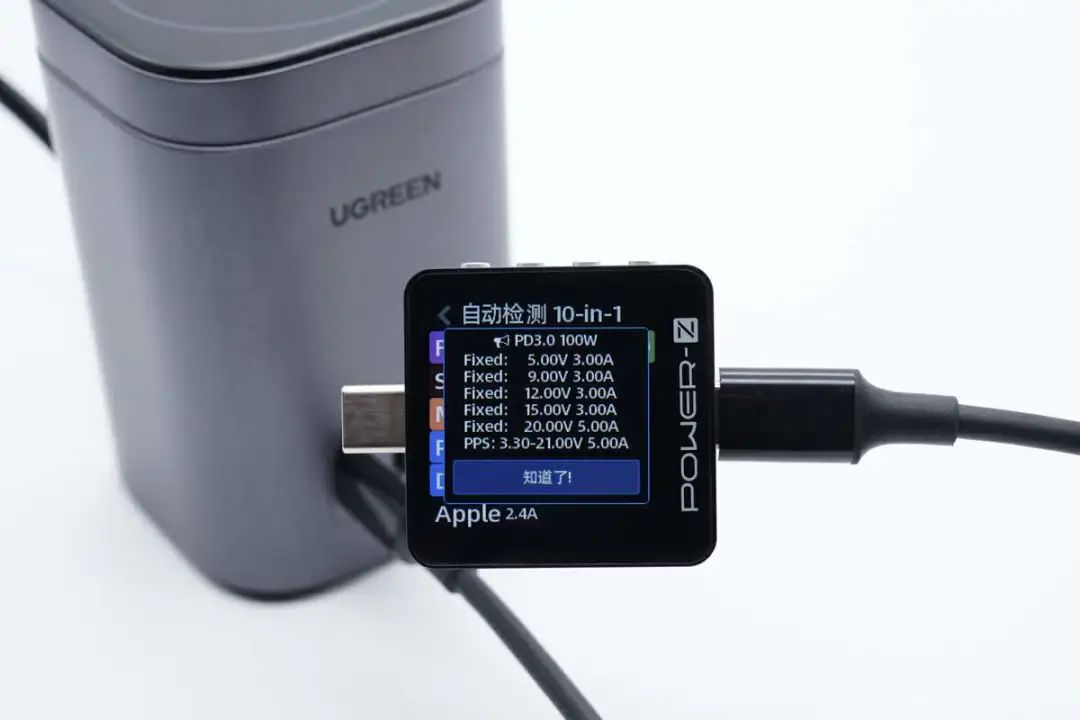

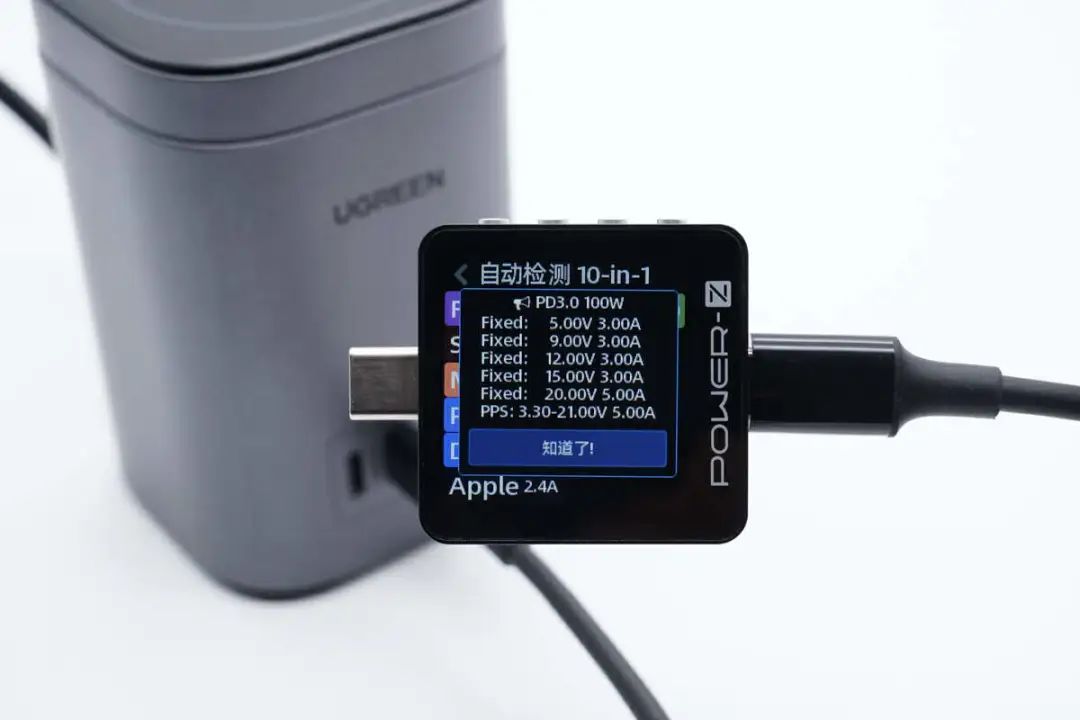

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，即这两个USB-C接口实测单口输出性能完全一样，支持日常功率盲插使用。

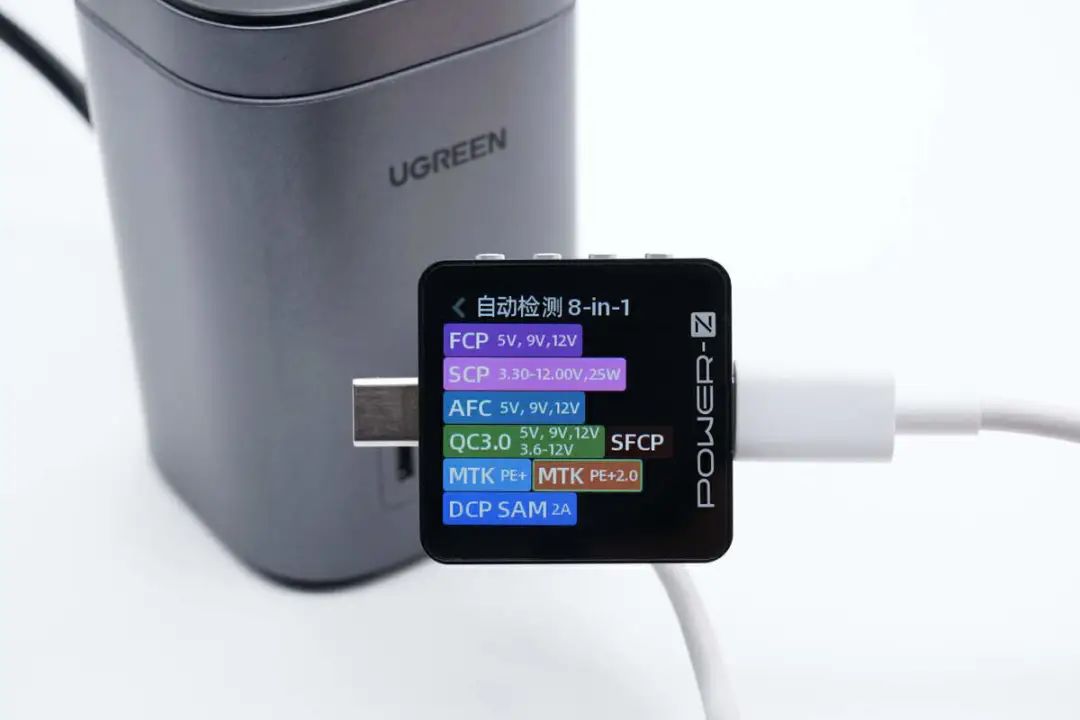

测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、PE2.0、DCP、Samsung 5V2A充电协议。

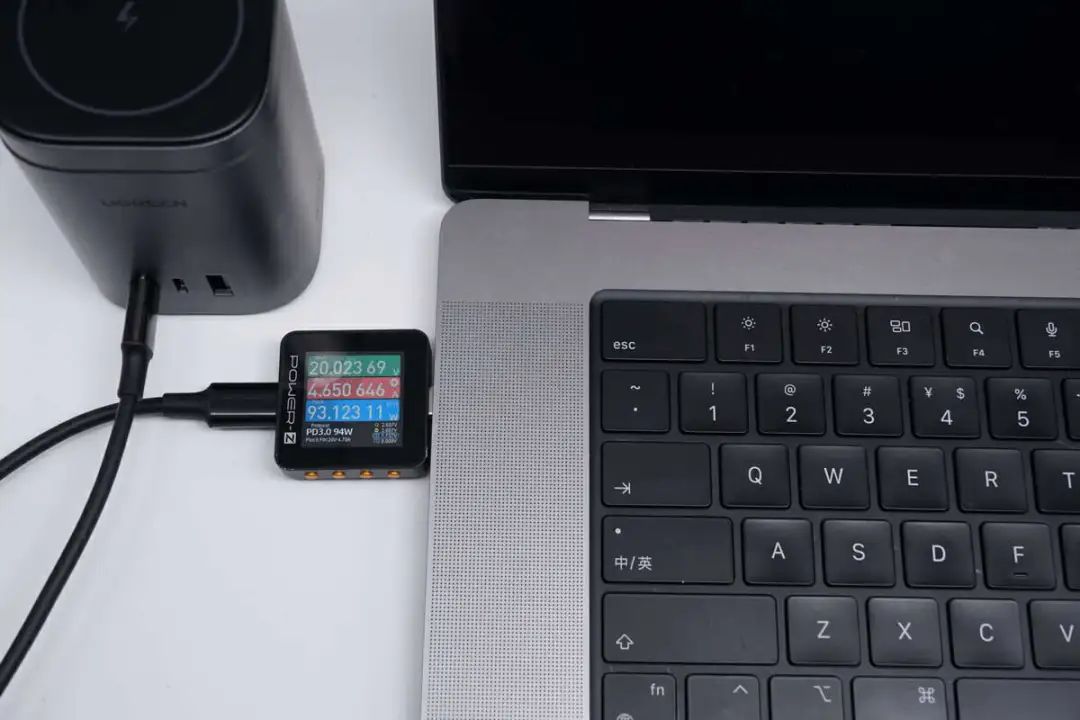

使用充电桩USB-C1口给苹果MacBook Pro 16 M1 Max充电，测得充电功率为20V 4.65A 93.12W。

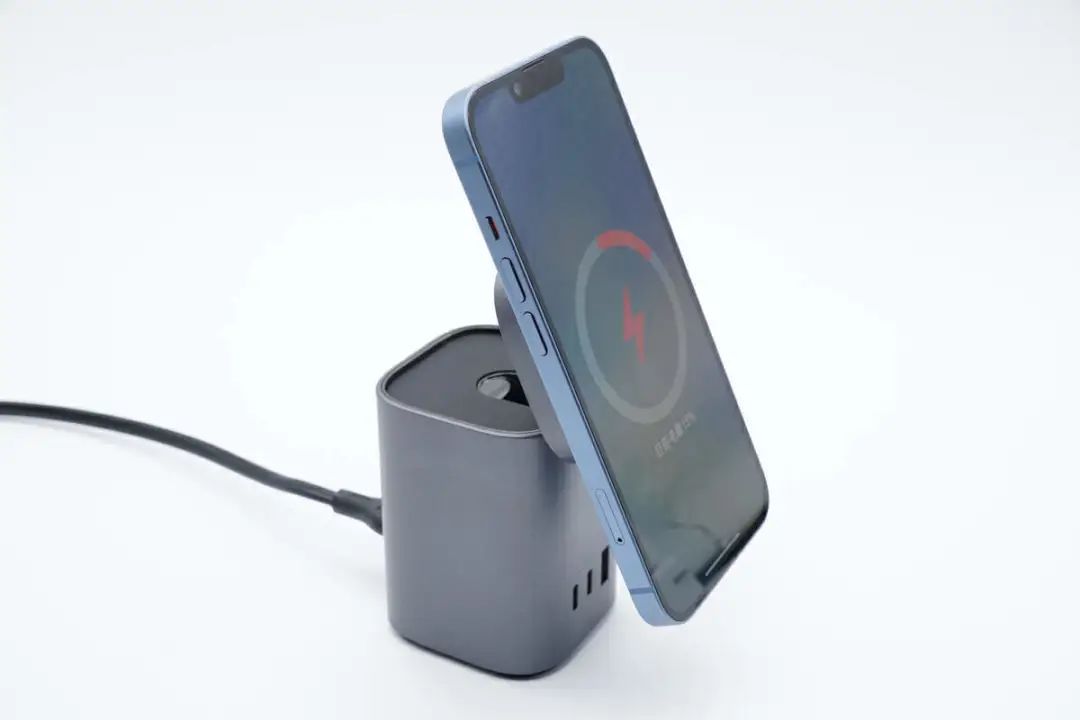

充电桩磁吸无线充电板使用场景一览，不仅让用户获得良好的视觉角度体验，而且有苹果MFM认证的保证，给苹果iPhone 12/13/14系列无线充电功率可以达到最高的15W，充电更快。

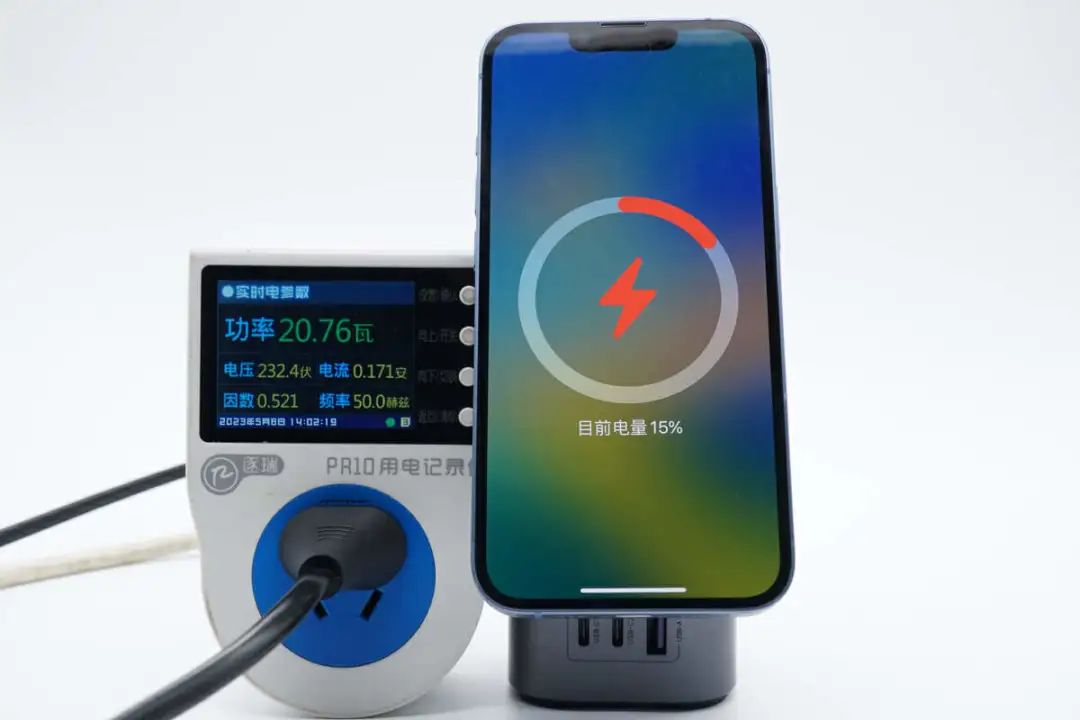

实测给苹果14手机进行磁吸无线充电，测得输入功率为20.76W。
绿联二合一氮化镓充电站拆解
看完了绿联这款100W二合一氮化镓充电站的开箱和测试，下面就进行拆解，一起来看看内部的设计和用料。

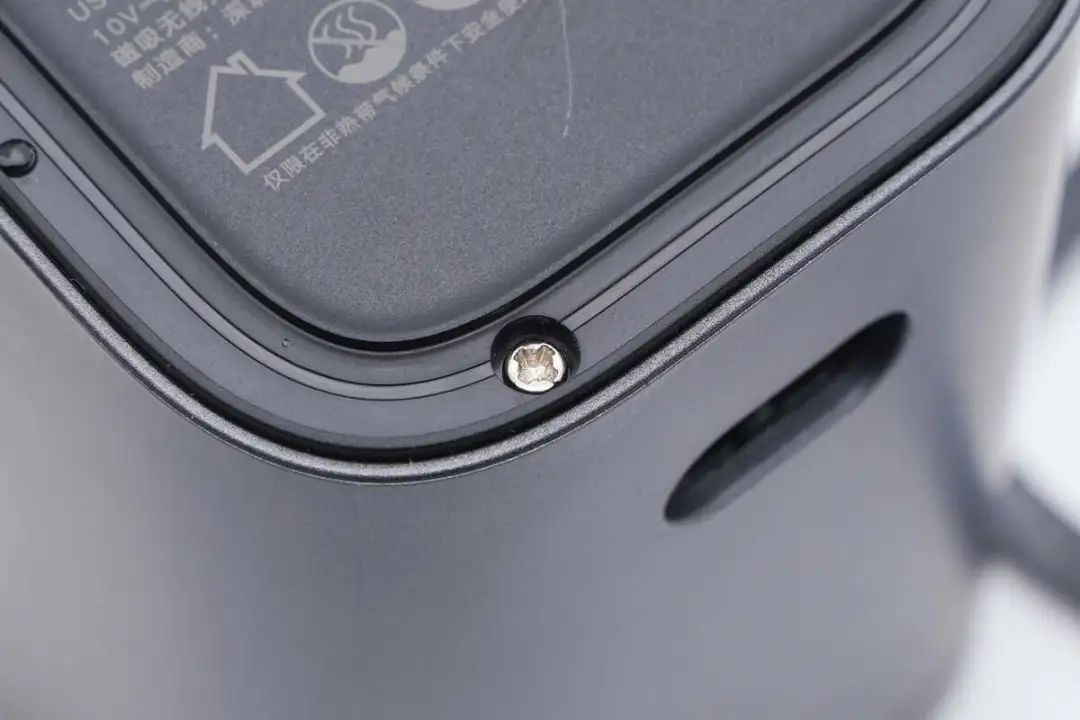

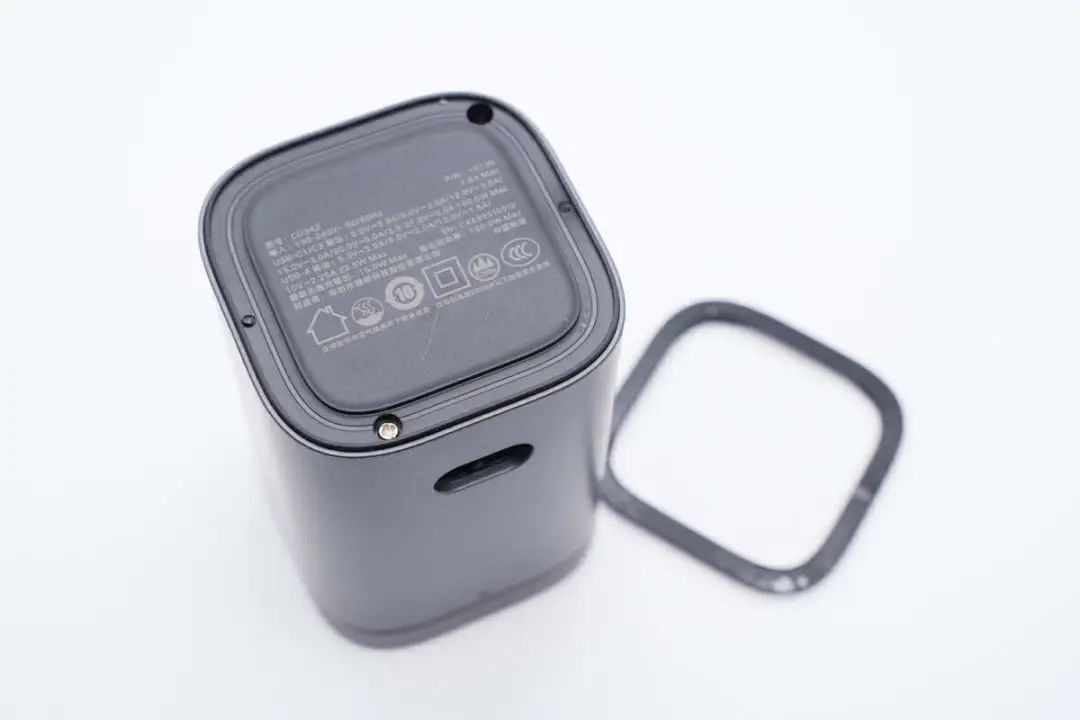

首先撕下底部的防滑胶圈，内部是充电站底座的固定螺丝。
底部盖板通过螺丝固定。

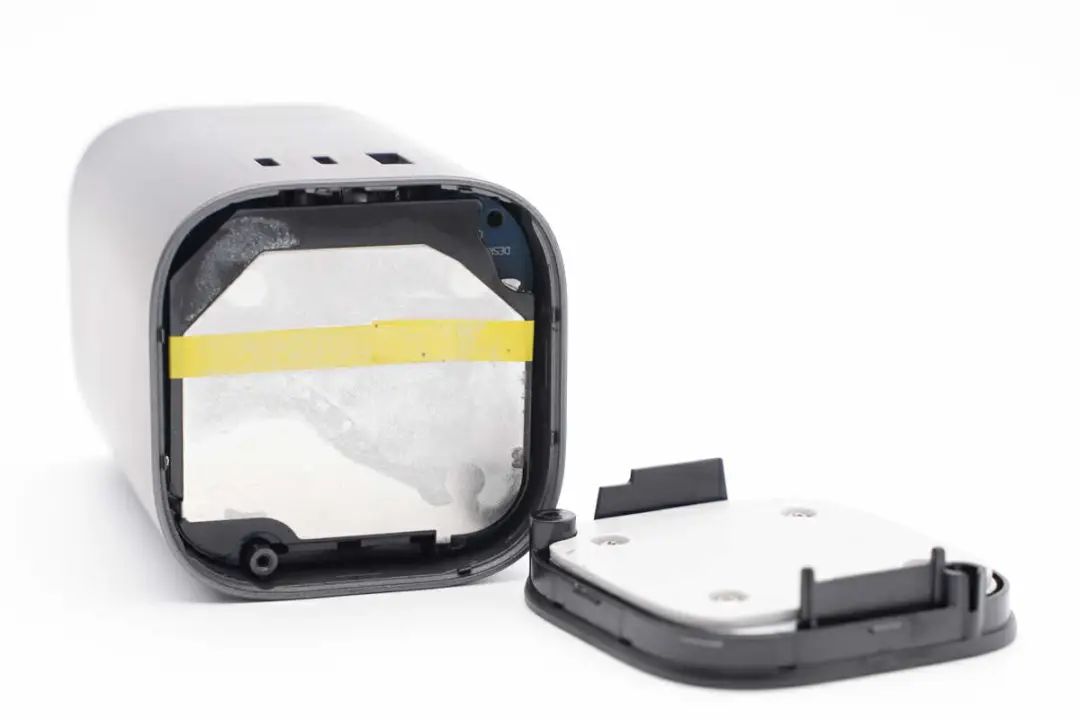

拧出固定螺丝，拆下充电站底座。

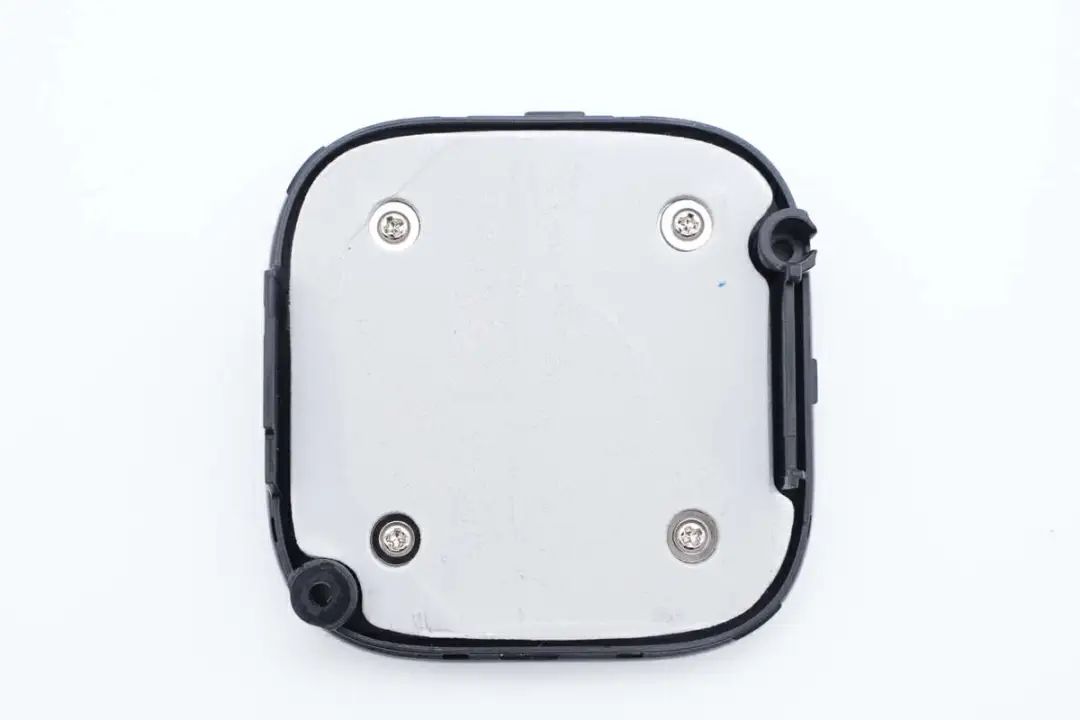

底座内部使用螺丝固定配重铁块，降低重心，提升稳定性。在散热铁块上还粘贴导热垫，利用底座加强散热。

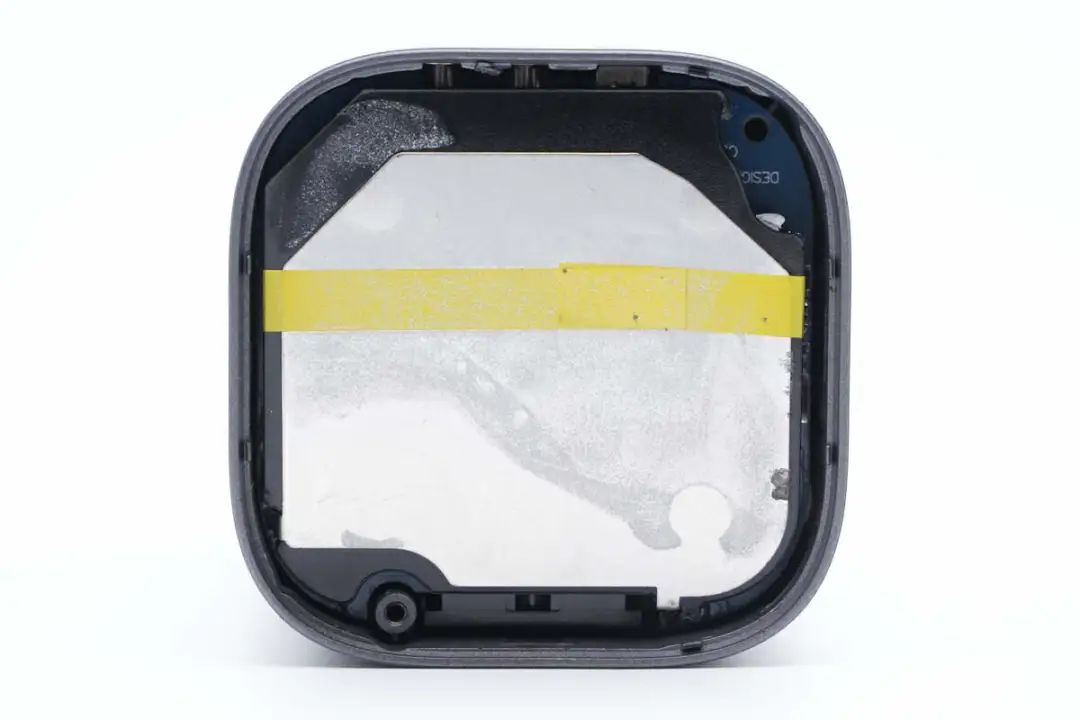

内部PCBA模块粘贴铝片散热。

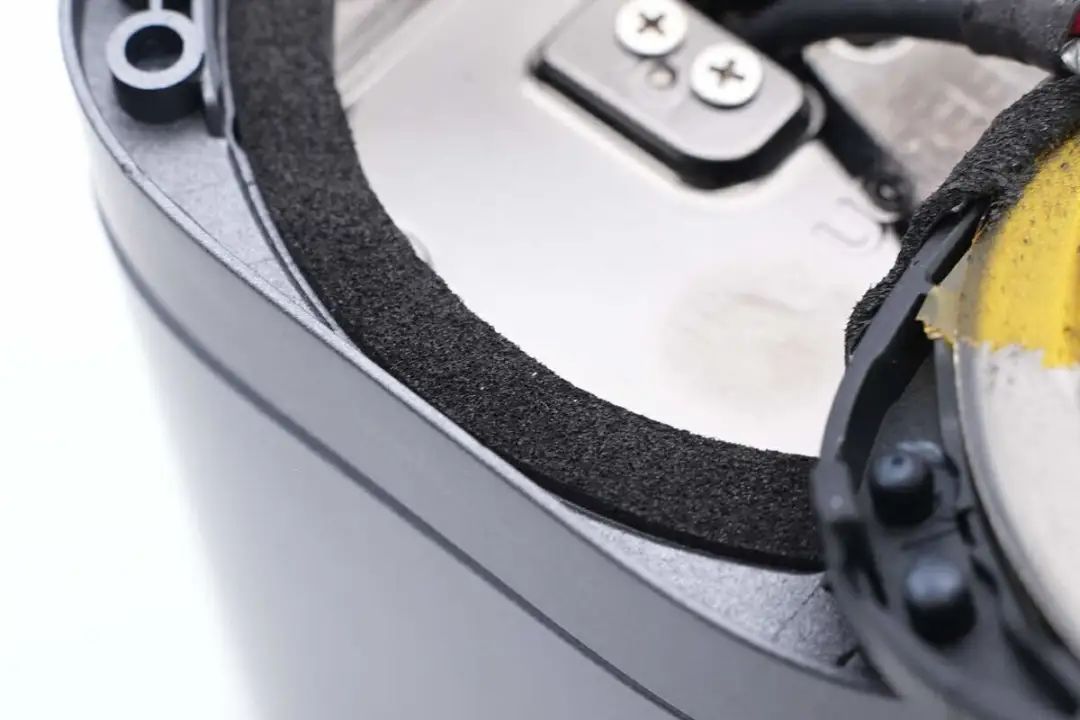

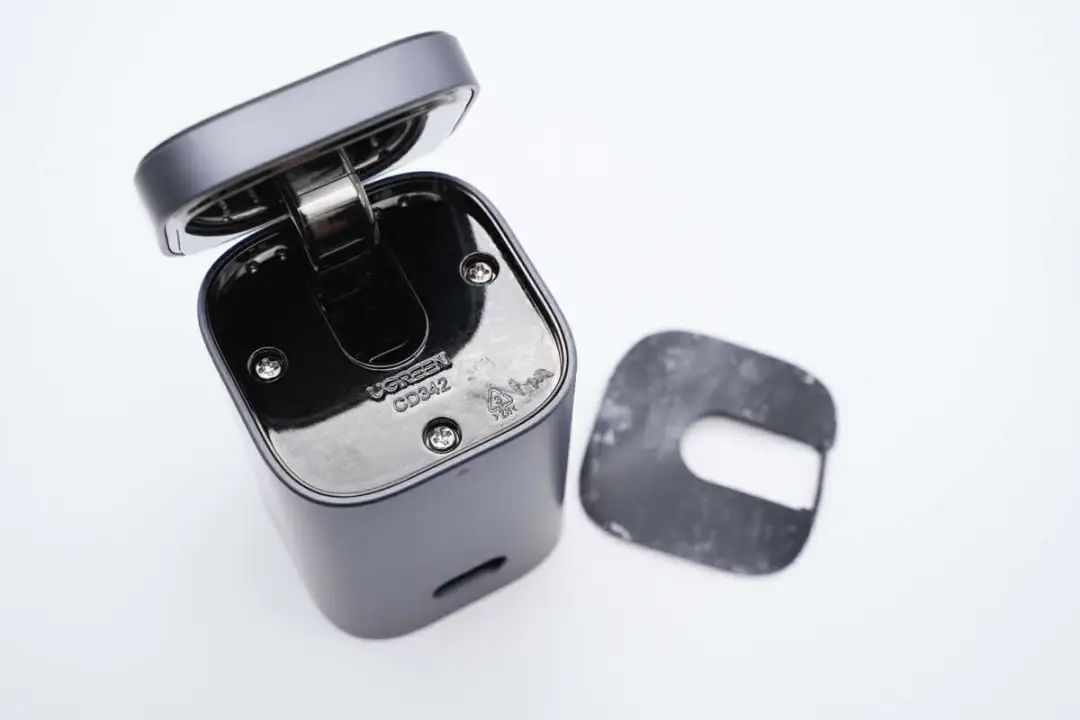

接下来撕下无线充电板底部的装饰贴。

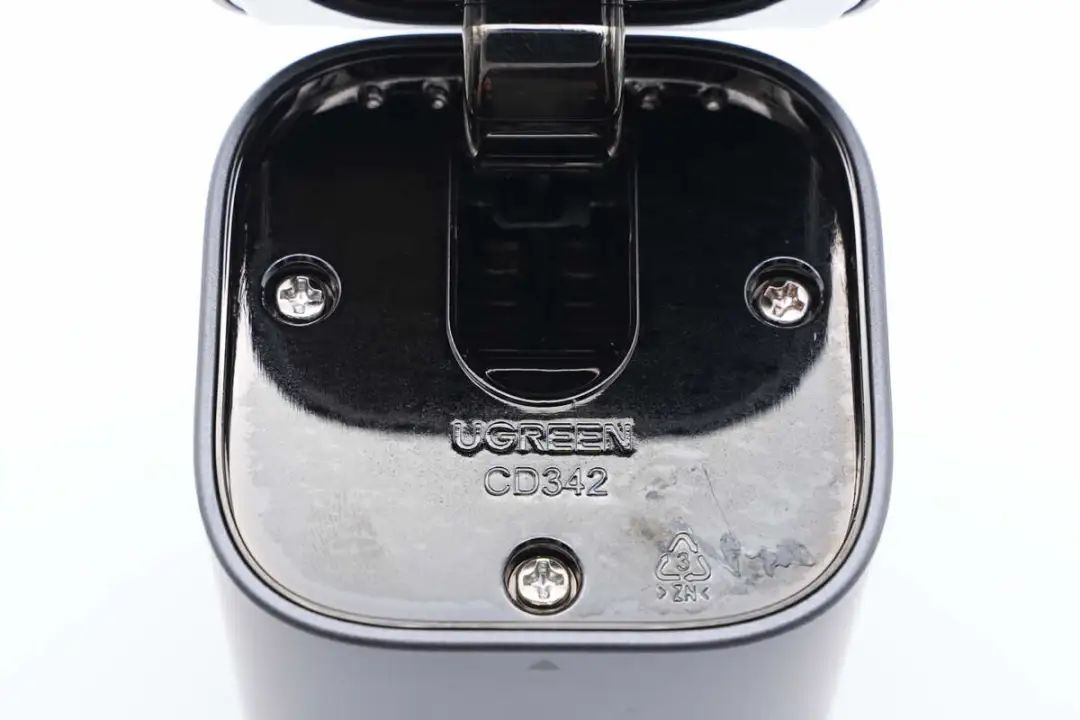

在装饰贴下面为固定螺丝，转轴机构采用金属材质。

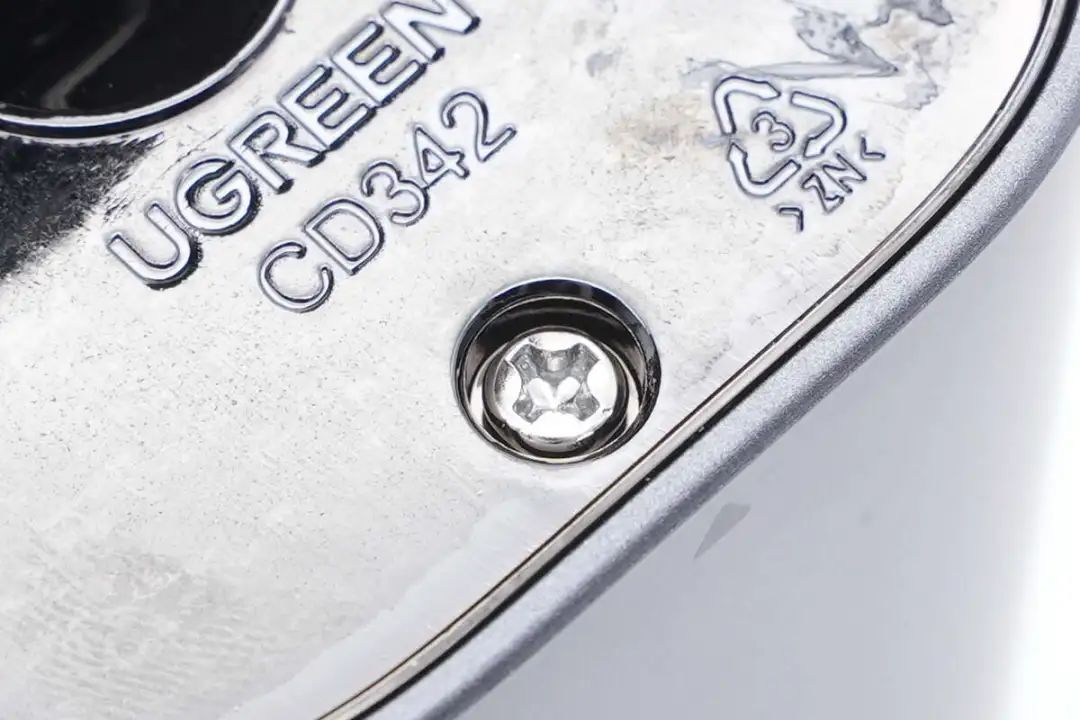

十字固定螺丝特写。
拧下螺丝取下无线充电板模块，模块通过导线连接供电。

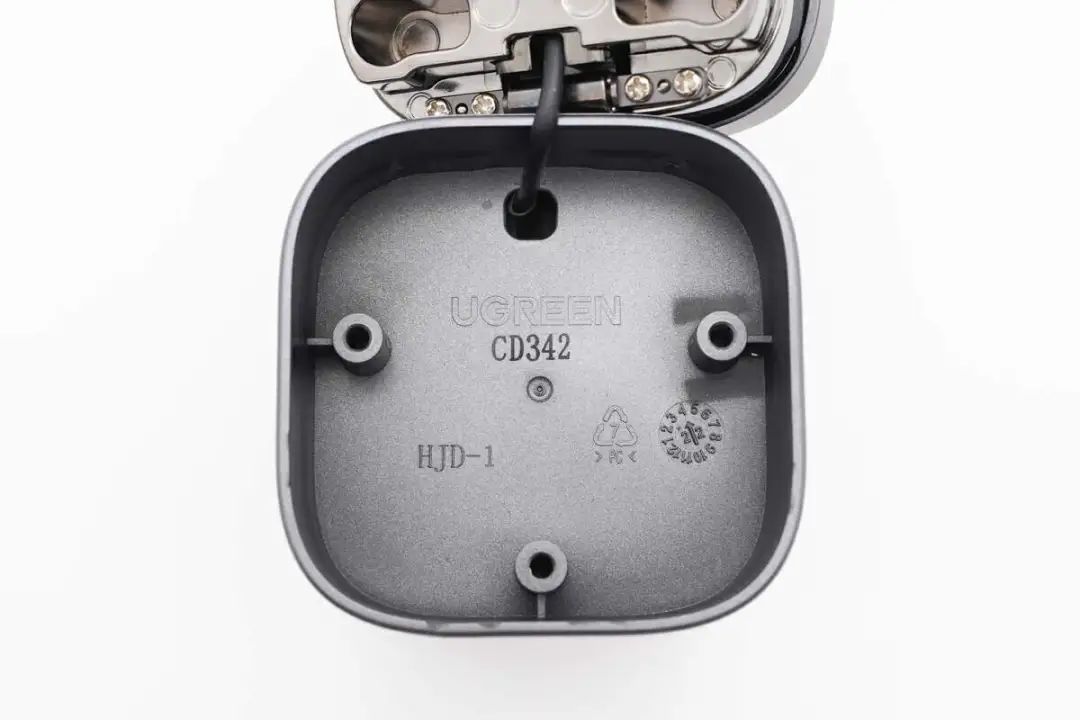

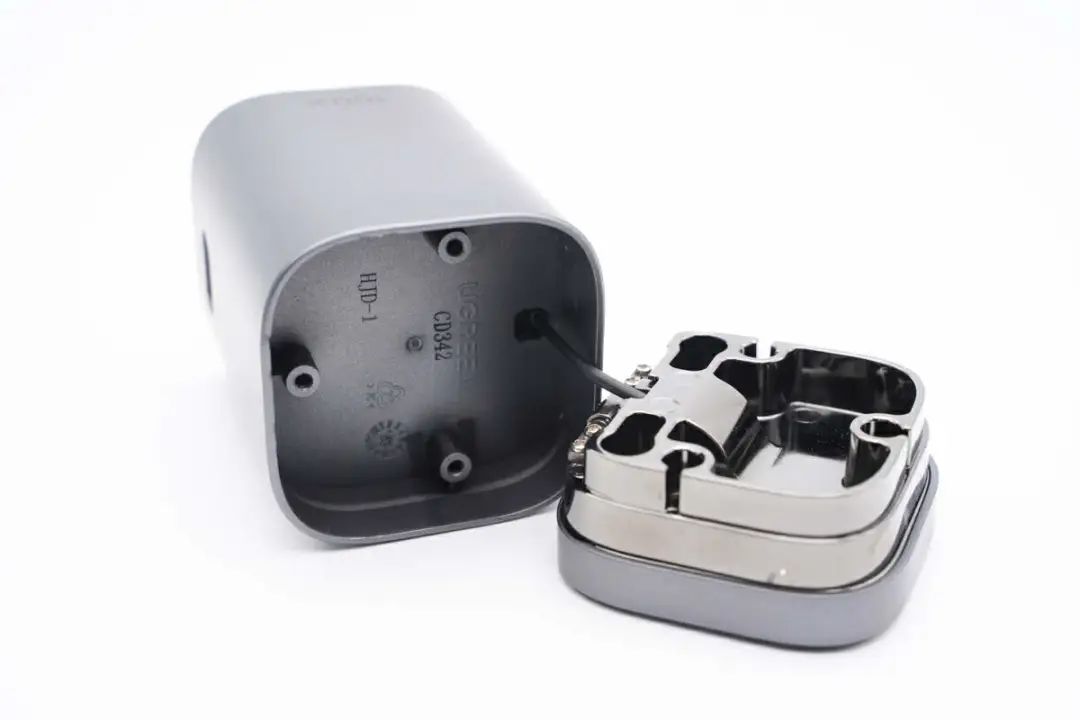

外壳内部标注绿联品牌和产品型号。

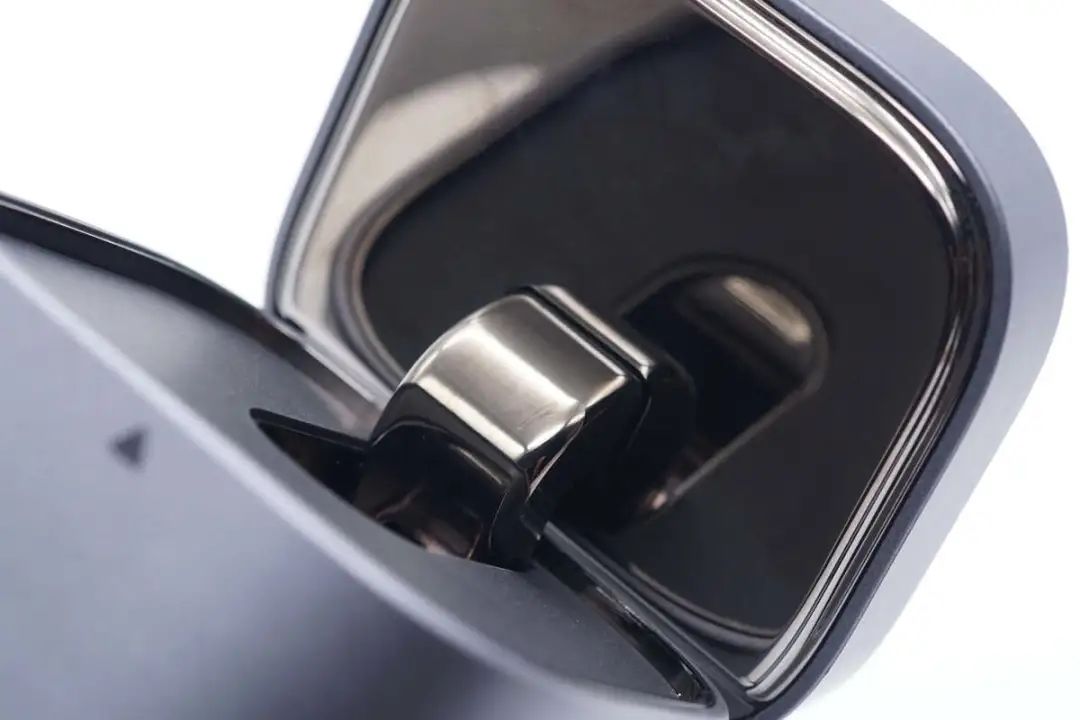

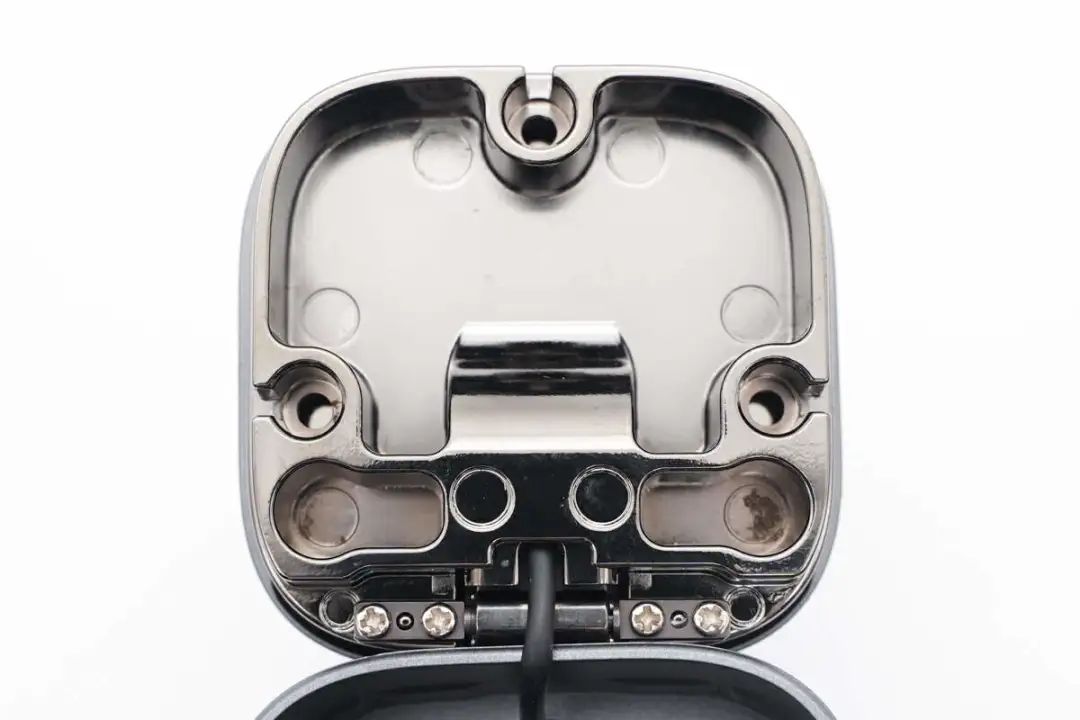

锌合金转轴结构契合壳体设计。

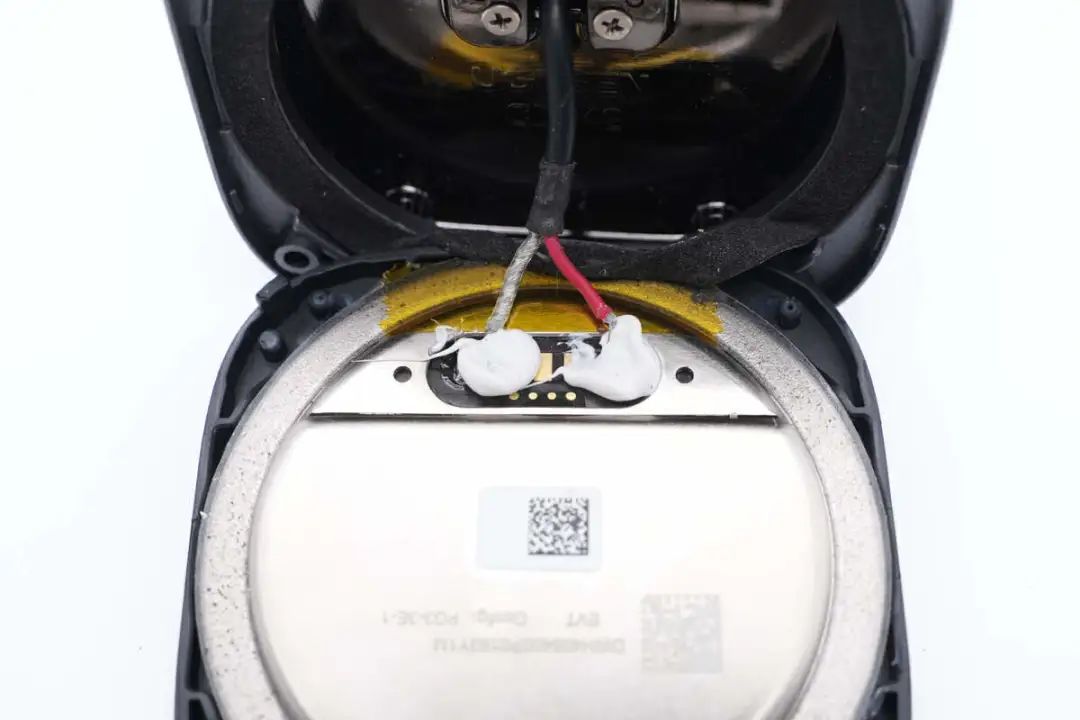

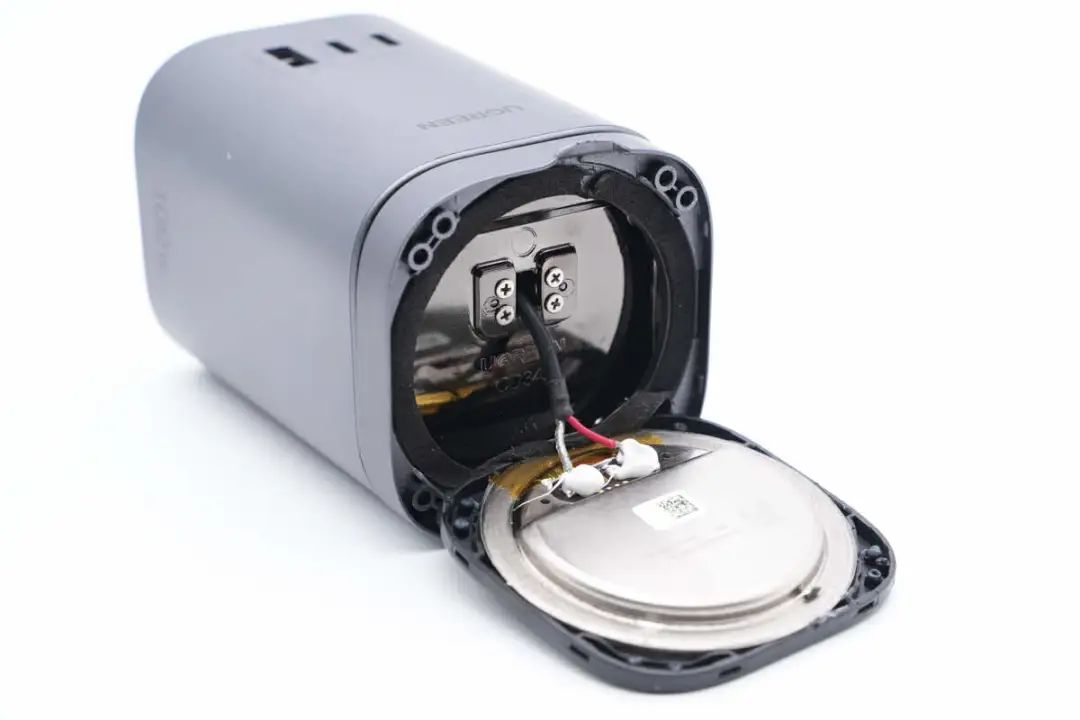

继续拆解无线充电模块上盖，导线穿过转轴连接倒MagSafe无线充电模块。
导线焊接处涂胶加固。
无线充电模块通过双面胶粘贴固定。

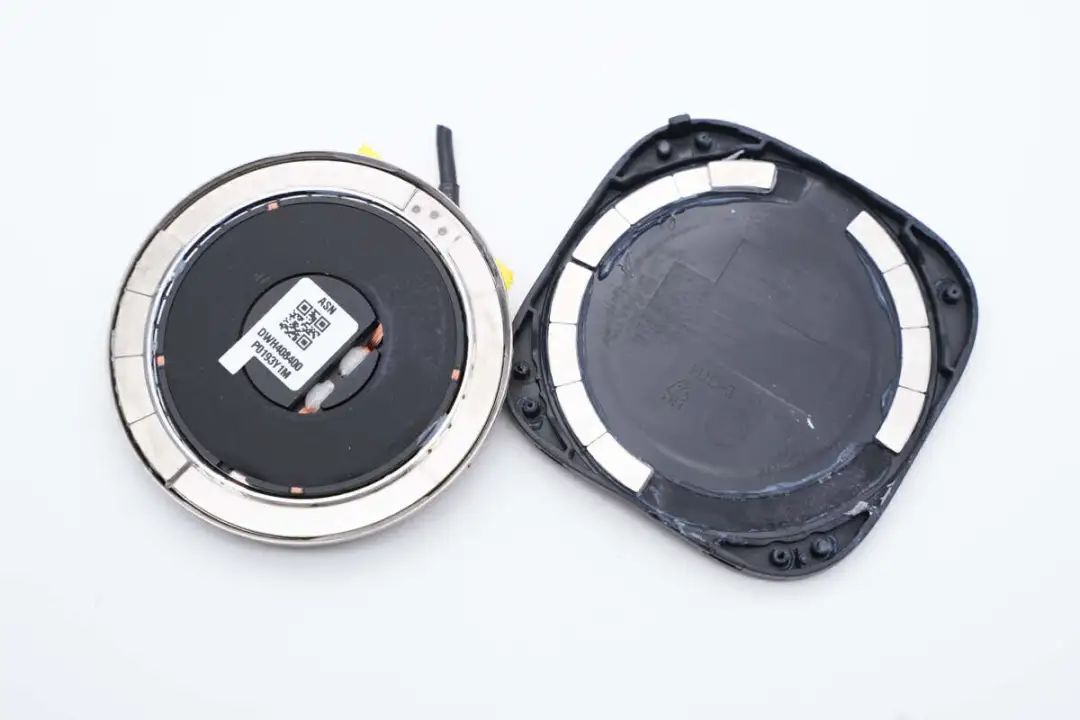

剪断连接导线，拆解取下无线充电模块。

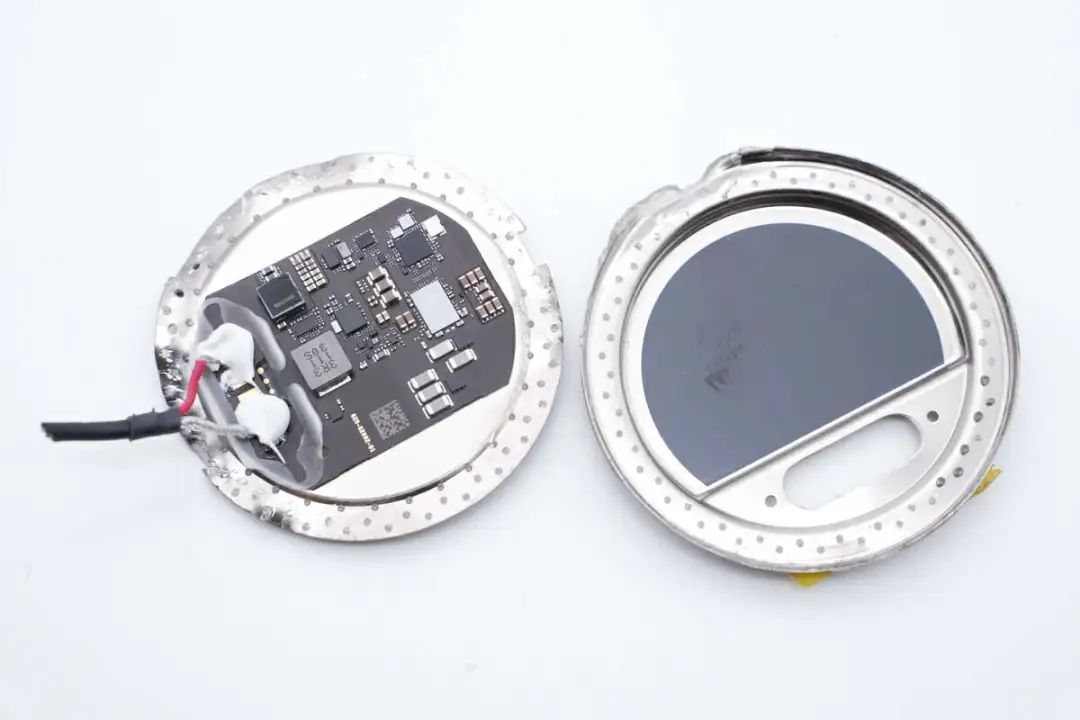

手机无线充模块采用的是苹果MFM认证MagSafe无线充电模块，充电头网已经详细拆解过多遍，这里就不再拆了，可点击链接查看往期拆解。

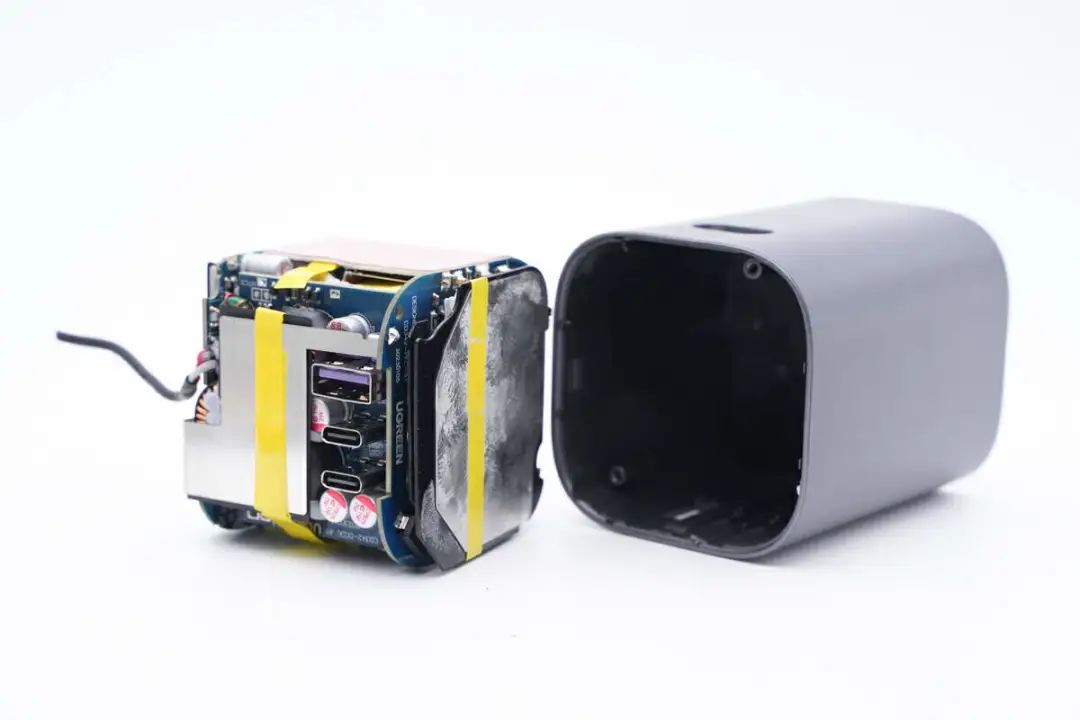

继续从外壳中取出PCBA模块，PCBA模块表面覆盖散热片，并缠绕胶带固定。

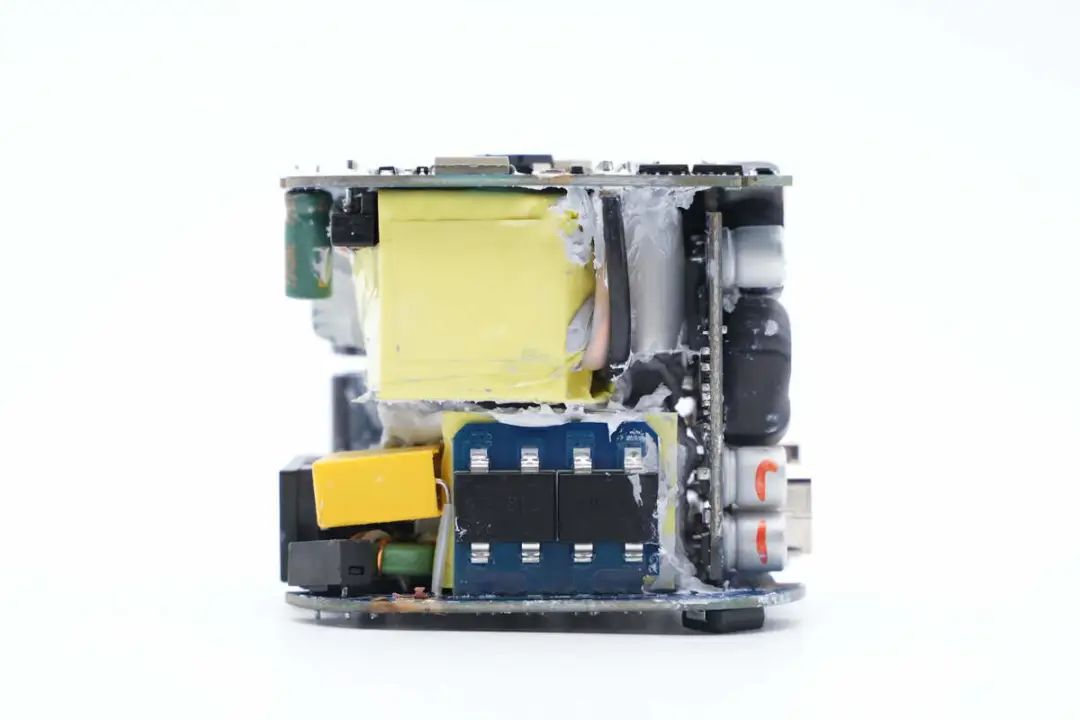

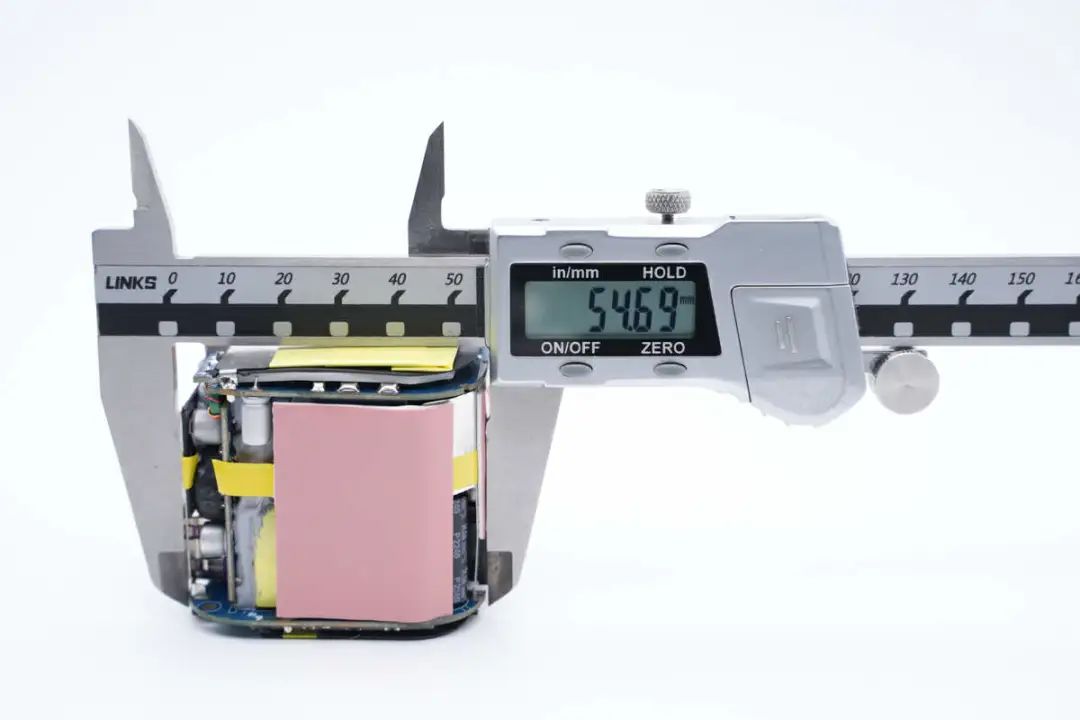

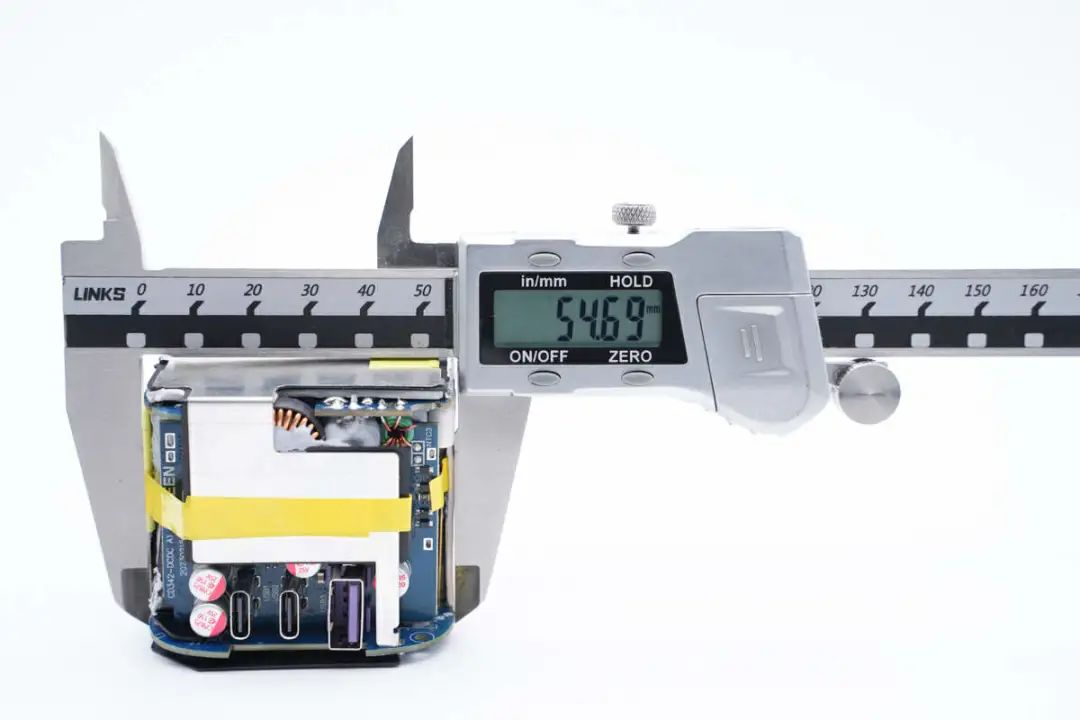

PCBA模块采用多块PCB焊接组成立体结构，使用游标卡尺测得PCBA模块宽度约为54.69mm。
PCBA模块长度约为54.69mm，侧面粘贴导热垫加强散热。

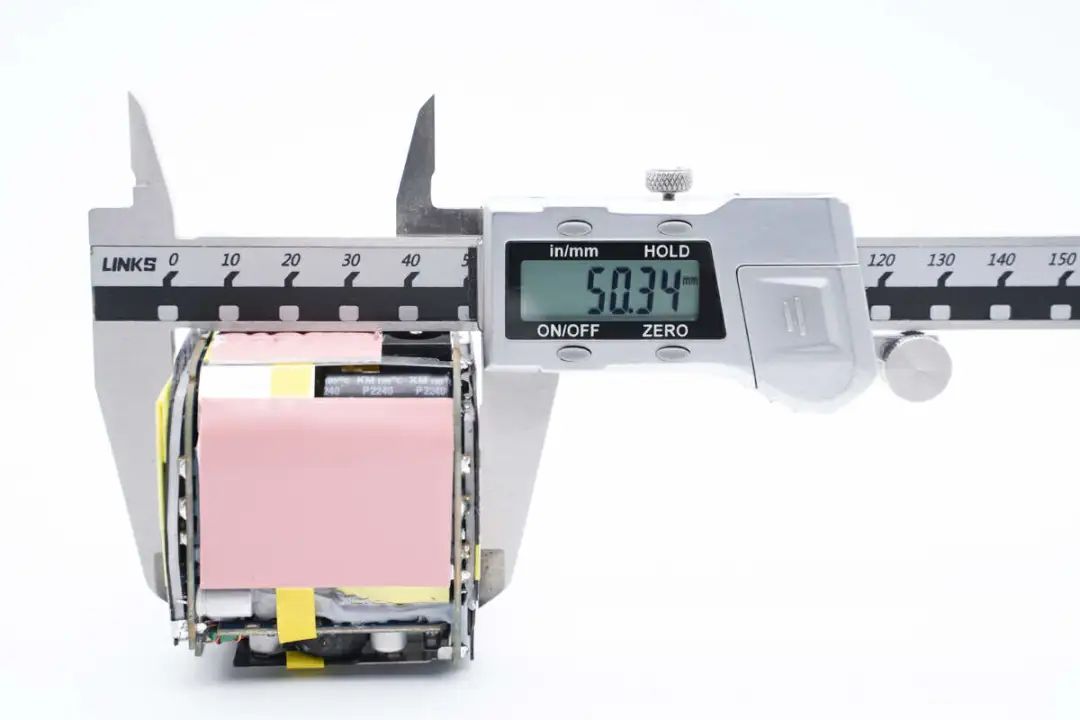

PCBA模块高度约为50.34mm。
散热片通过焊接固定。

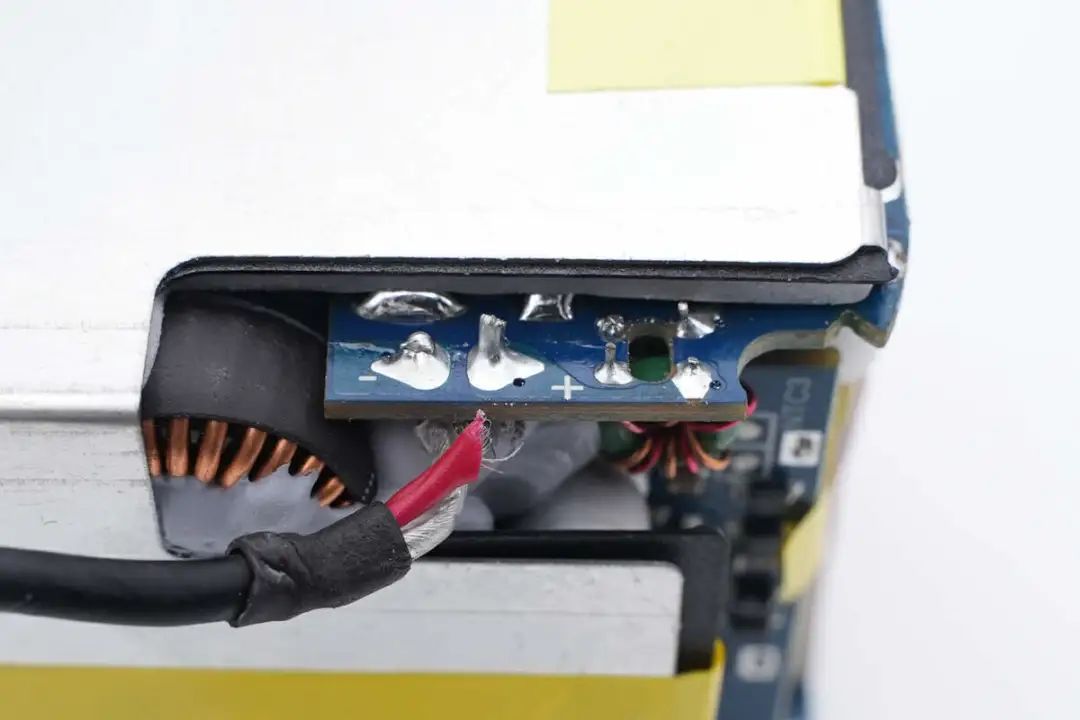

为无线充电模块供电的导线通过焊接连接。

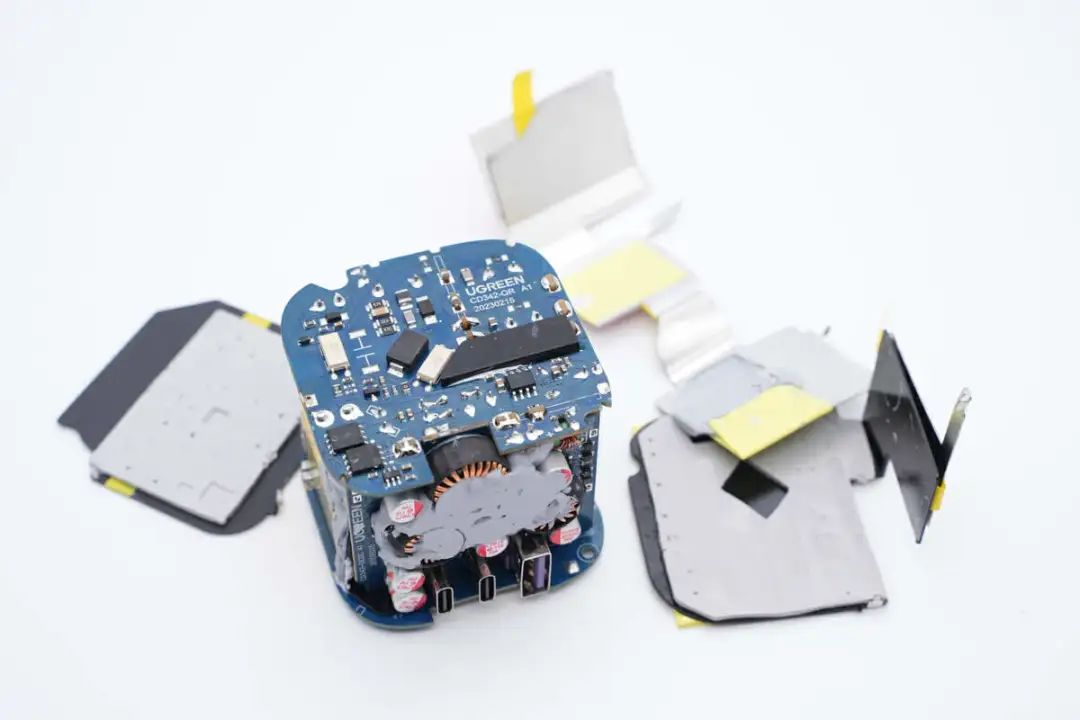

拆焊取下PCBA模块覆盖的散热片，散热片通过麦拉片绝缘，并粘贴导热垫加强散热。

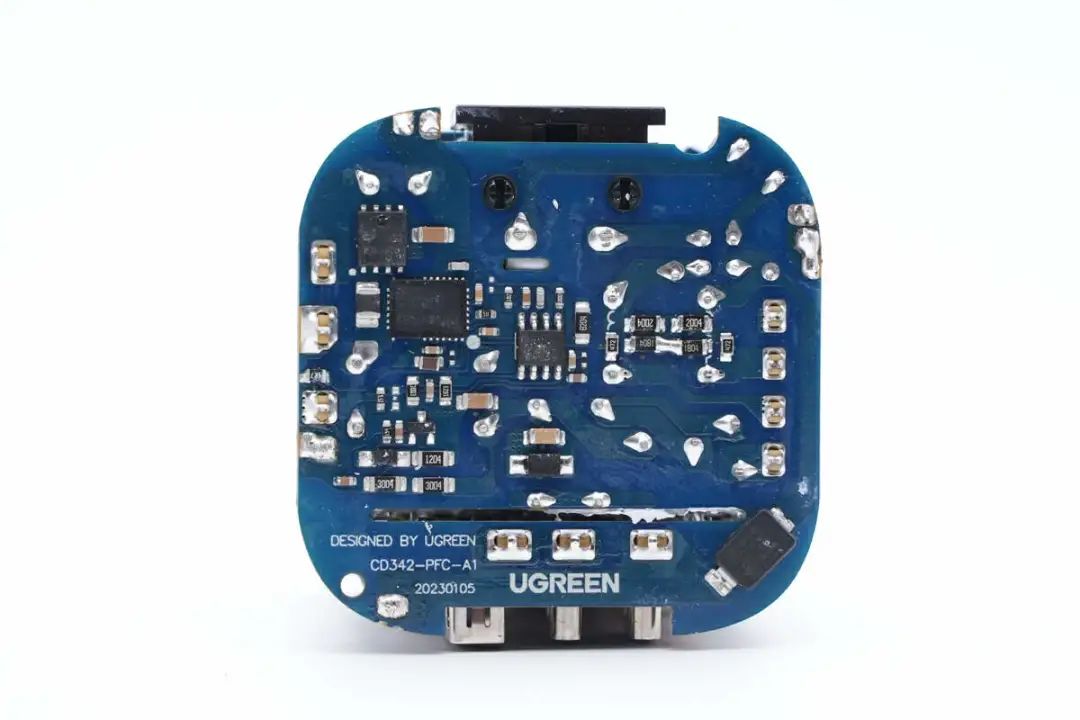

PCBA模块底部一览，焊接电源插座，PFC控制器，氮化镓功率芯片，碳化硅二极管和贴片Y电容。

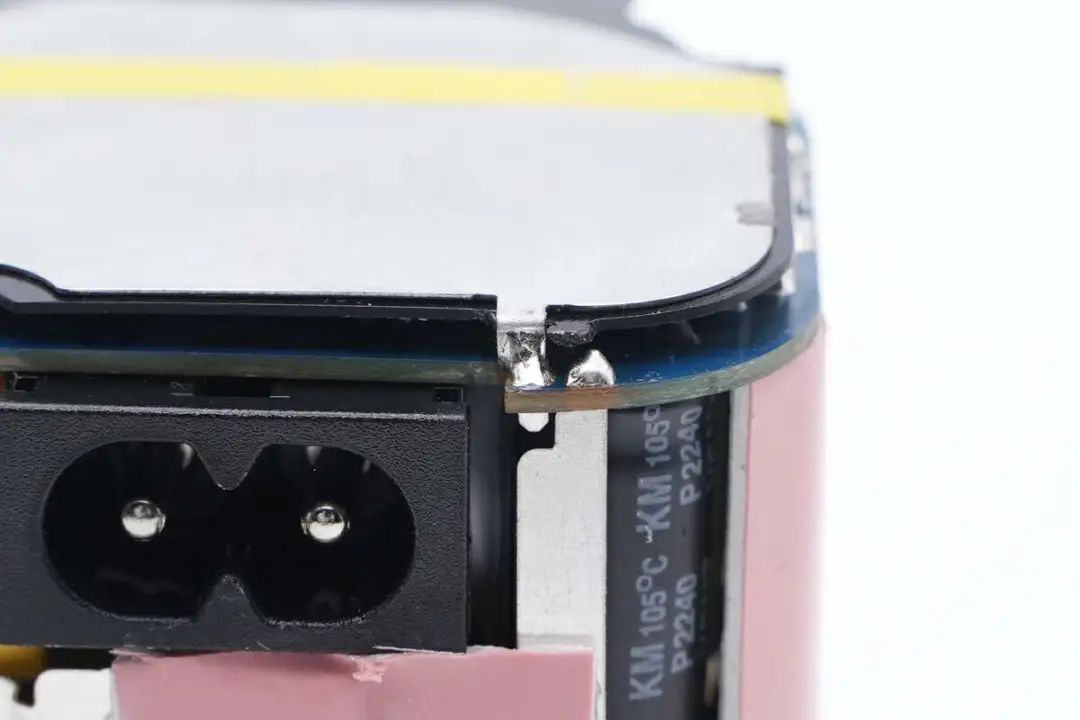

电源输入插座和滤波电容特写。

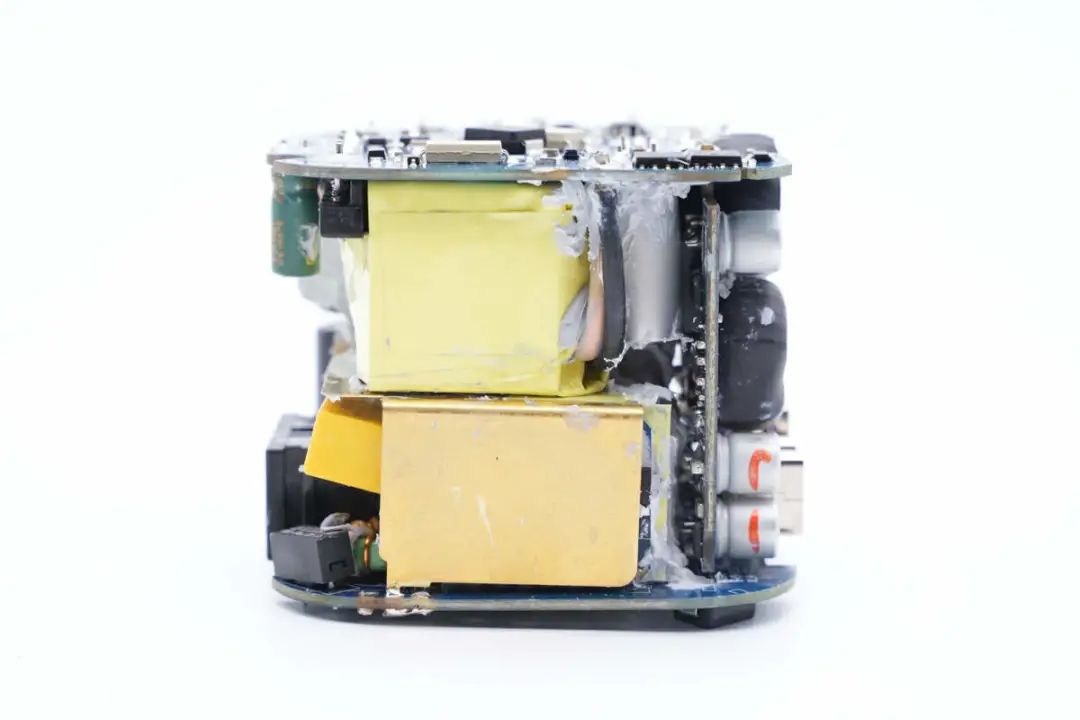

在PCB模块侧面焊接一块黄铜散热片。
散热片内部焊接整流桥小板。

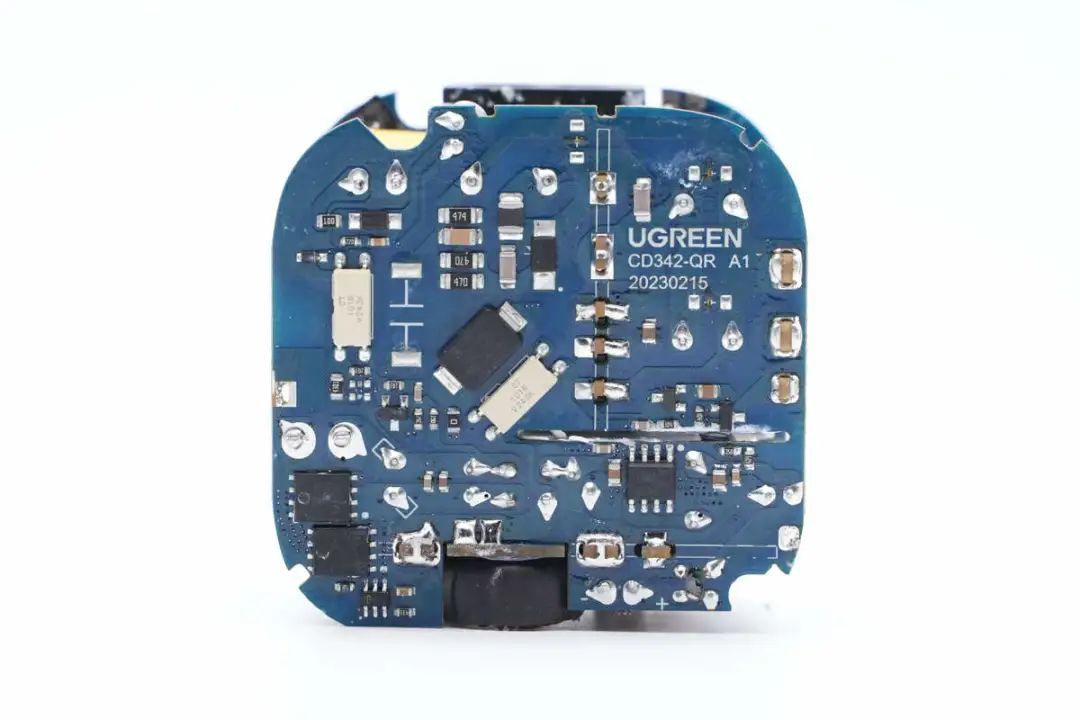

顶部焊接反馈光耦，贴片Y电容，同步整流管和同步整流控制器，在右下方焊接一颗同步降压芯片。

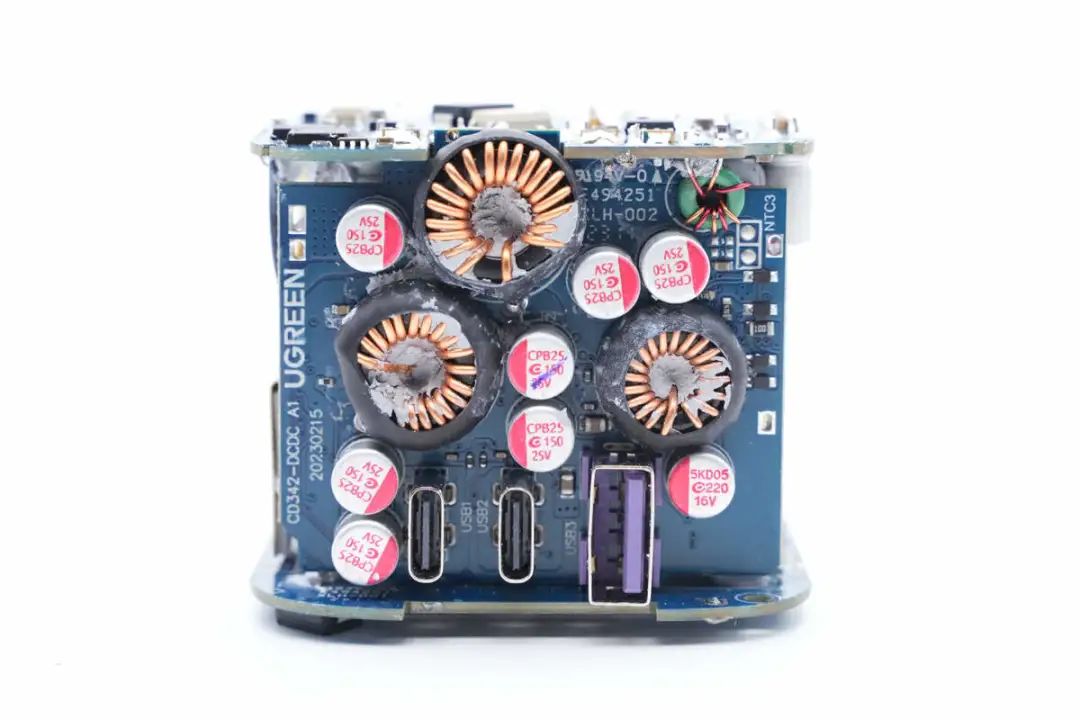

侧面PCB焊接三颗降压电感和固态滤波电容，下方焊接两个USB-C母座和一个USB-A母座。

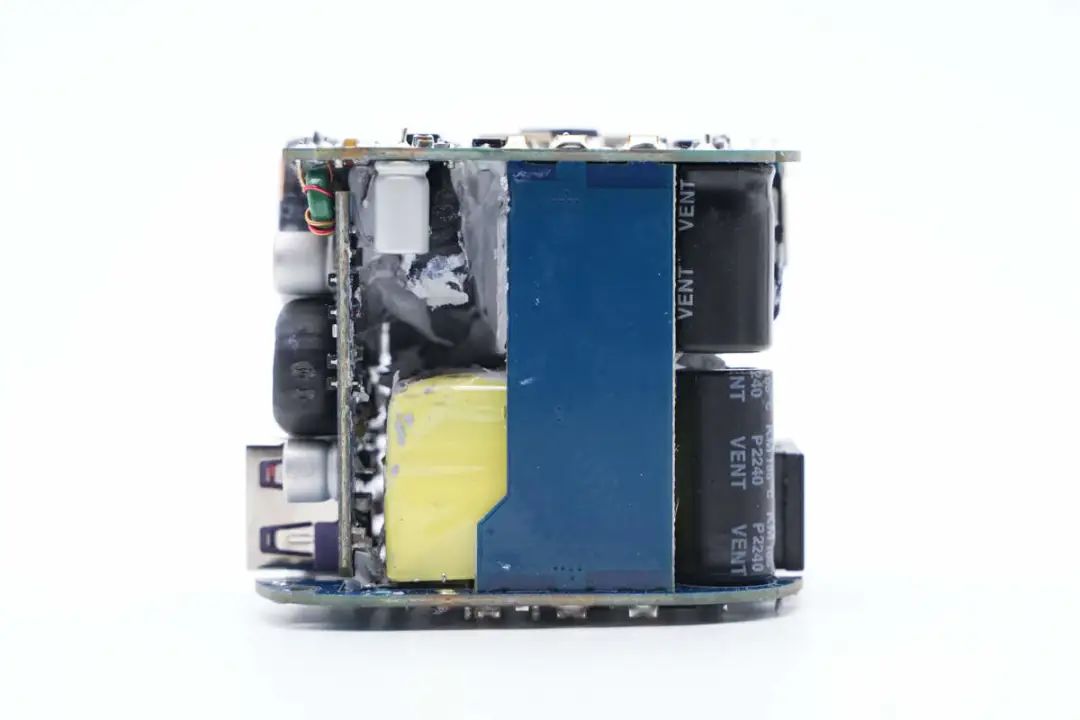

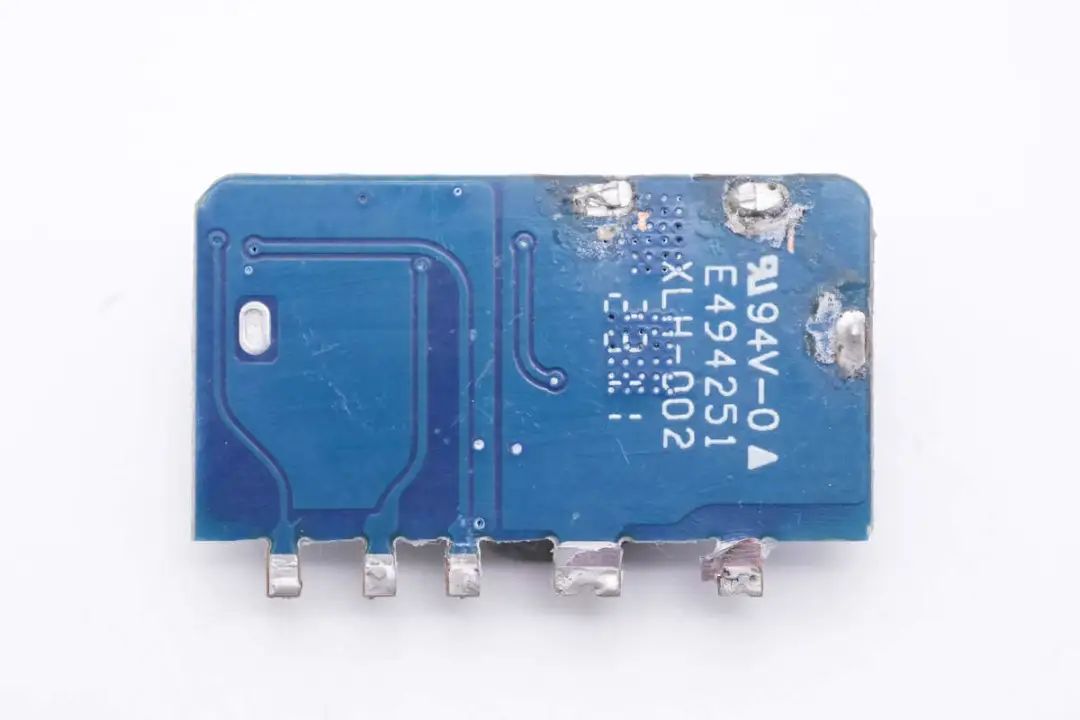

侧面焊接一条PCB用于连接上下两块PCB。

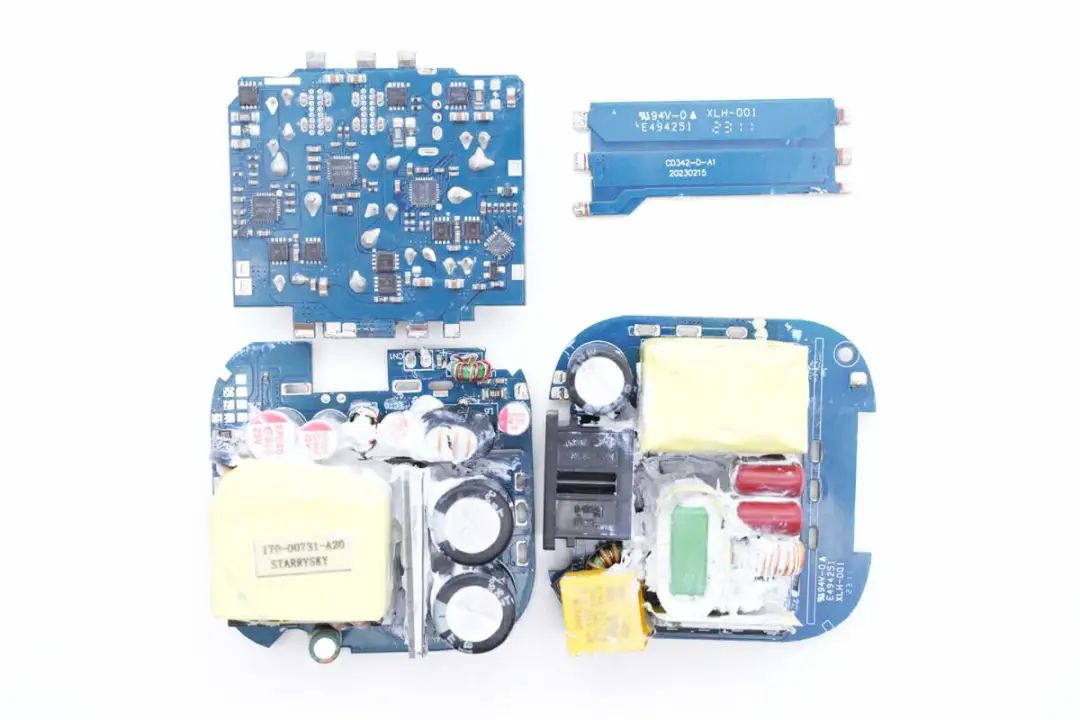

将PCBA模块焊接拆分，其中左上角为输出降压小板，右上角为连接小板，左下角为开关电源小板，焊接一路降压电路，为无线充电模块供电，右下角焊接电源插座，为PFC小板。
通过对PCBA模块的观察发现，绿联这款二合一氮化镓充电器采用PFC+QR反激开关电源架构，同步整流，固定电压输出。输出使用三路二次降压独立输出，搭配MCU实现三口快充输出以及多口功率自动分配功能，下面我们从输入端开始了解各器件的信息。

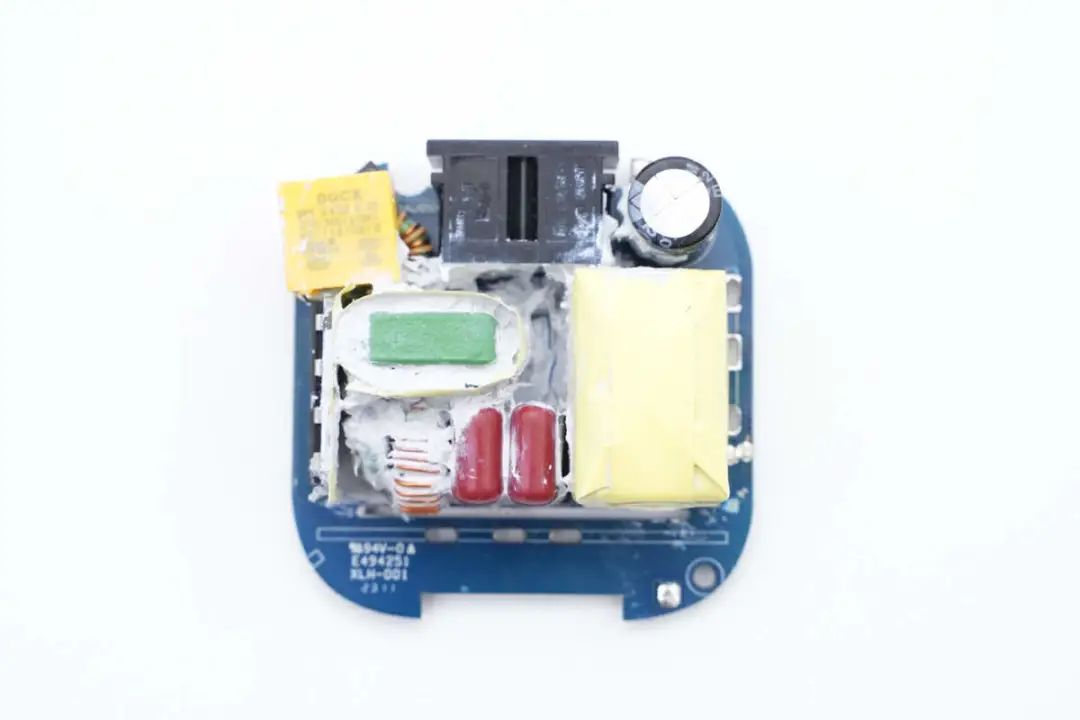

底部PFC电路小板一览，焊接保险丝，共模电感，安规X2电容，整流桥小板，NTC热敏电阻，滤波电容，滤波电感和PFC升压电感，其中PFC电感采用胶带严密缠绕绝缘，上方焊接一颗电解电容，器件之间涂胶导热。

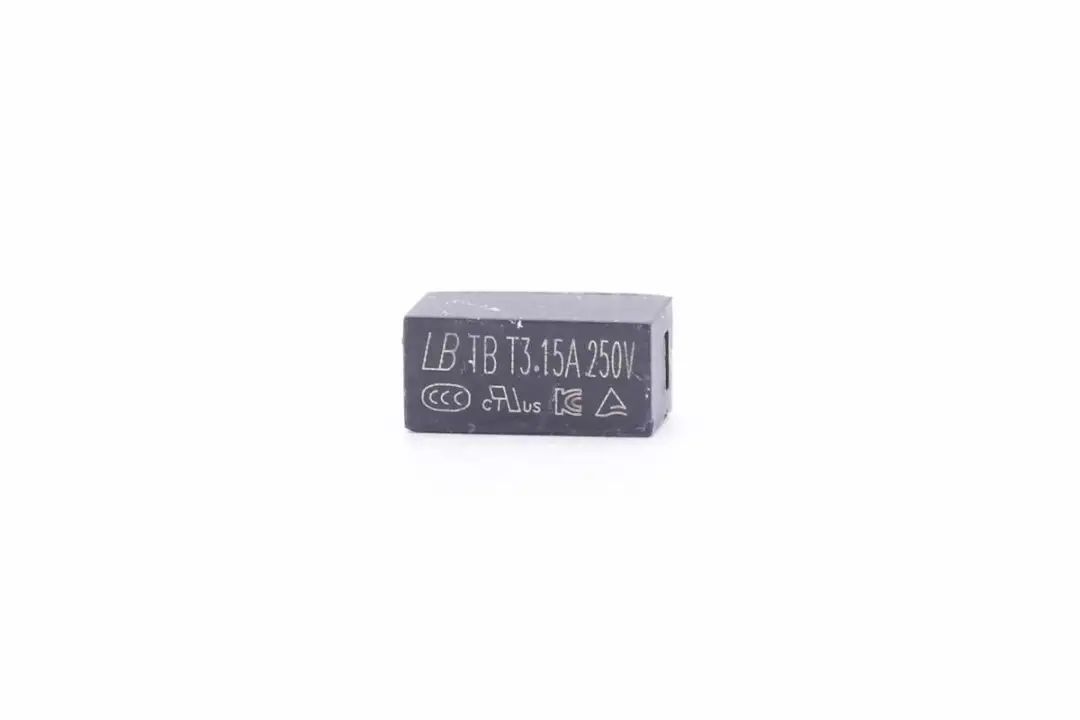

输入端延时保险丝来自蓝宝，规格为3.15A 250V。

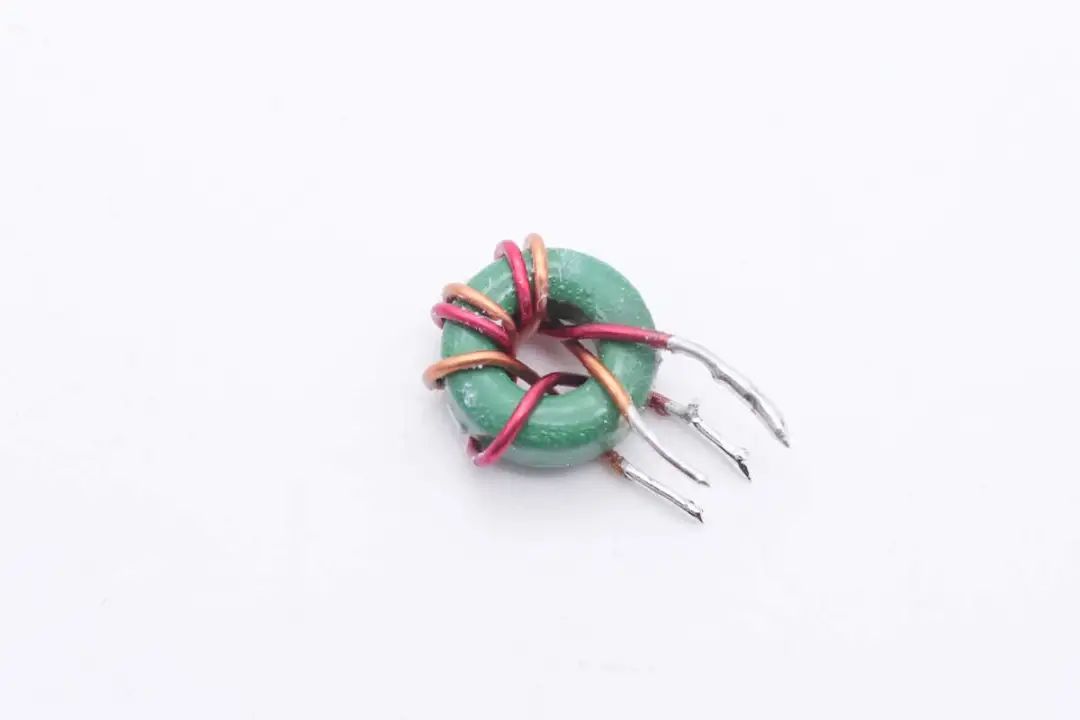

第一级共模电感采用漆包线和绝缘线绕制。

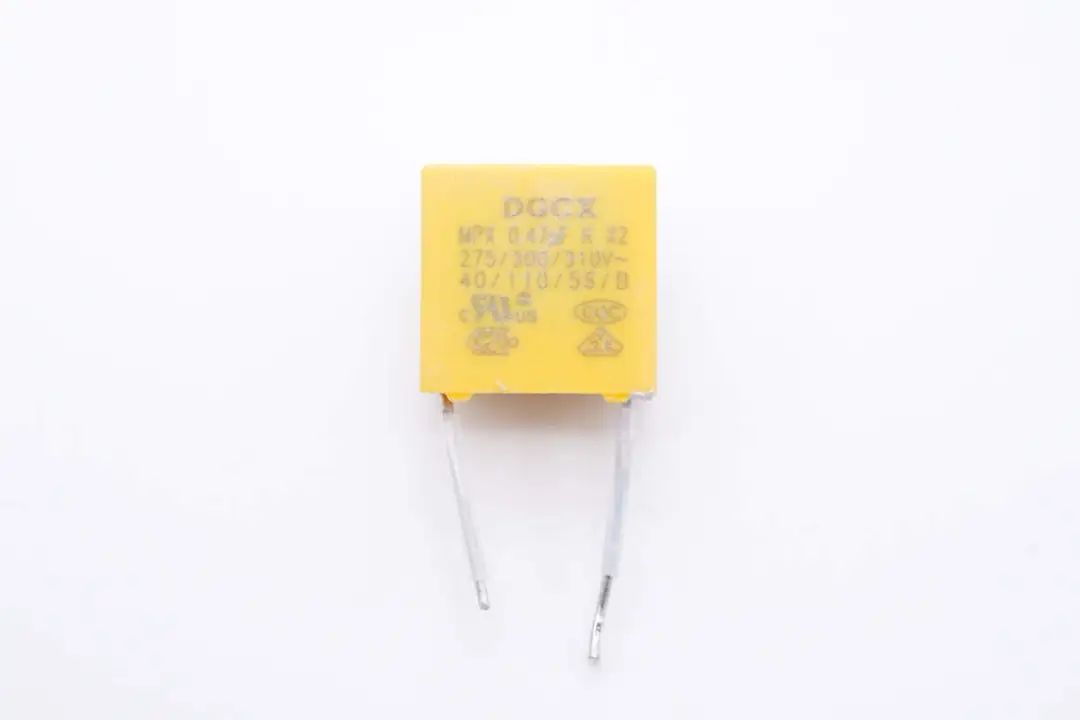

安规X2电容来自东莞成希，规格为0.47μF。

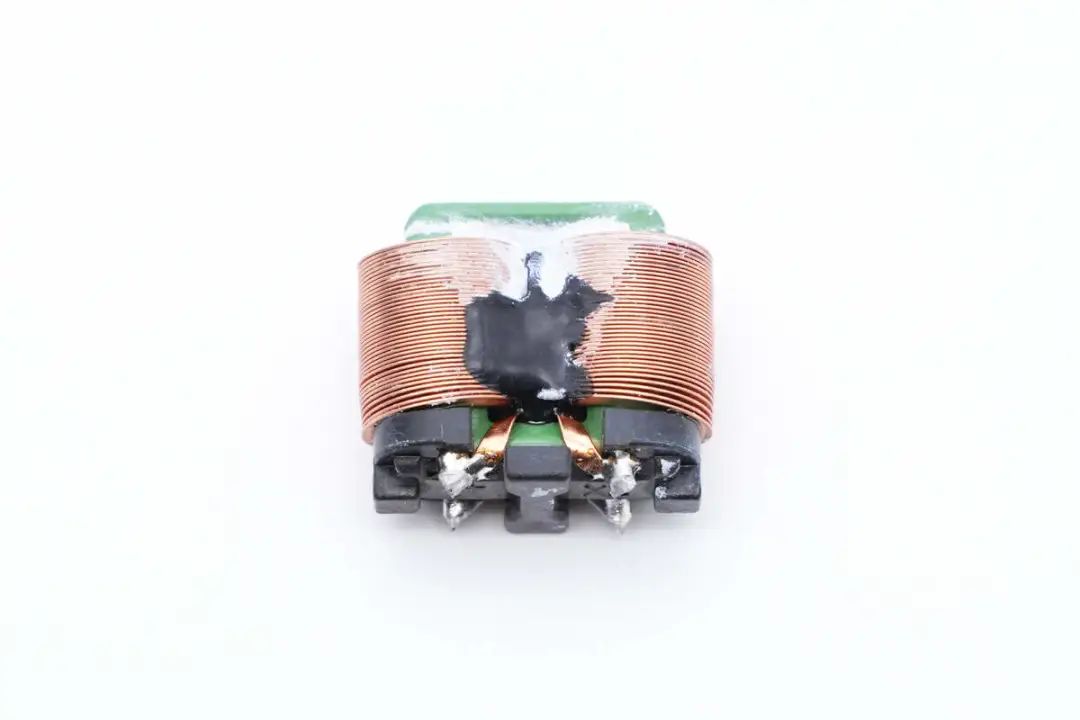

第二级共模电感采用扁铜线绕制。

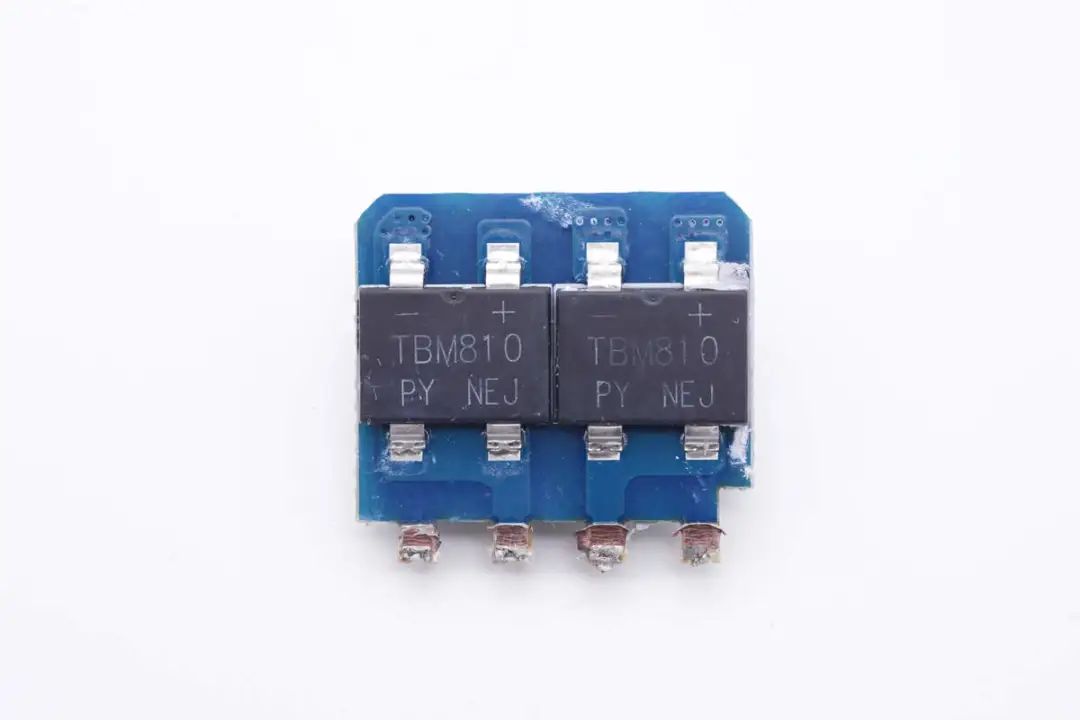

小板正面焊接两颗整流桥，整流桥为半桥连接，均摊发热。整流桥来自PY平伟，型号TBM810，规格为8A 1000V。

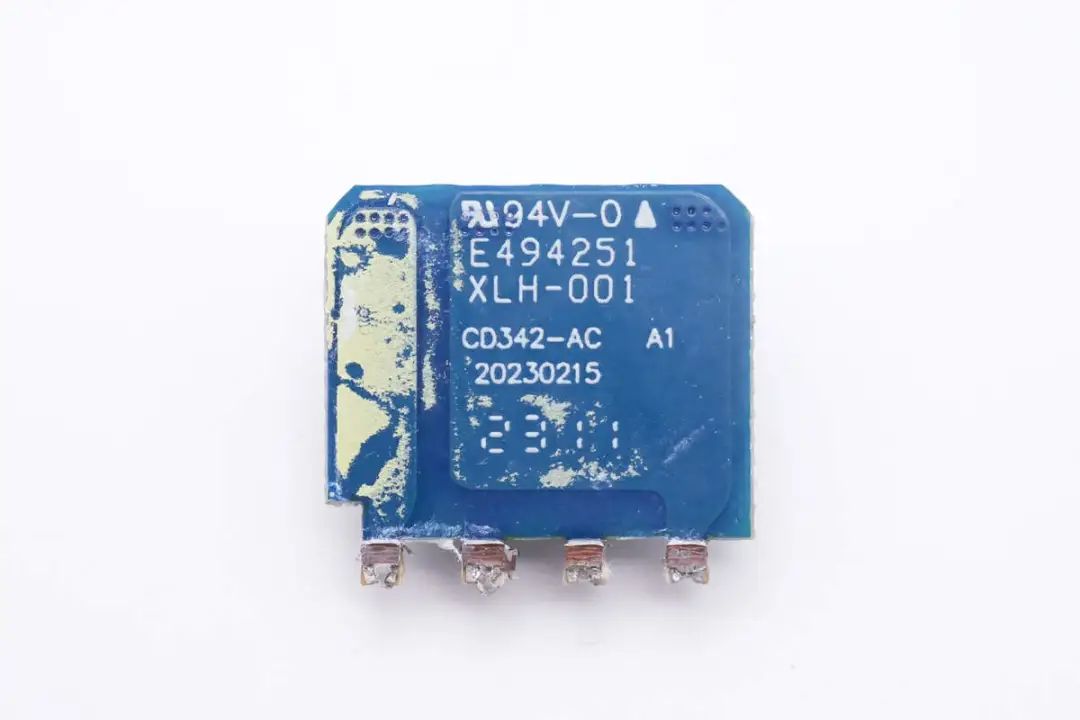

在小板背面没有焊接元件，大面积覆铜散热。

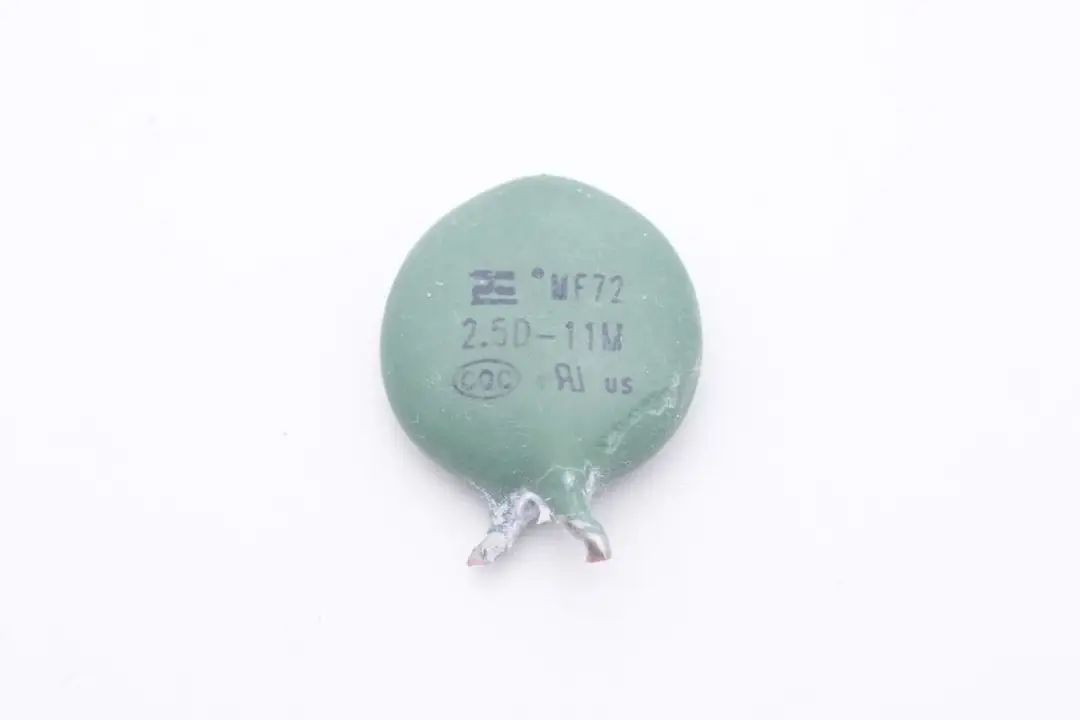

绿色NTC热敏电阻用于抑制充电器插电的浪涌电流。

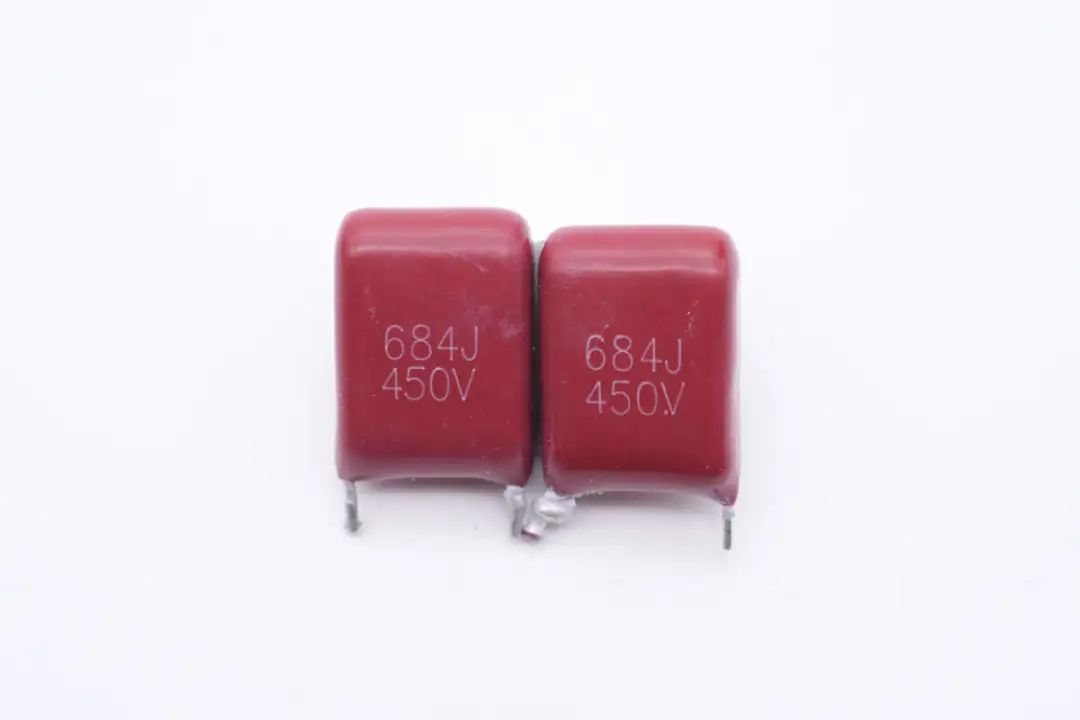

两颗薄膜电容规格为0.68μF 450V。

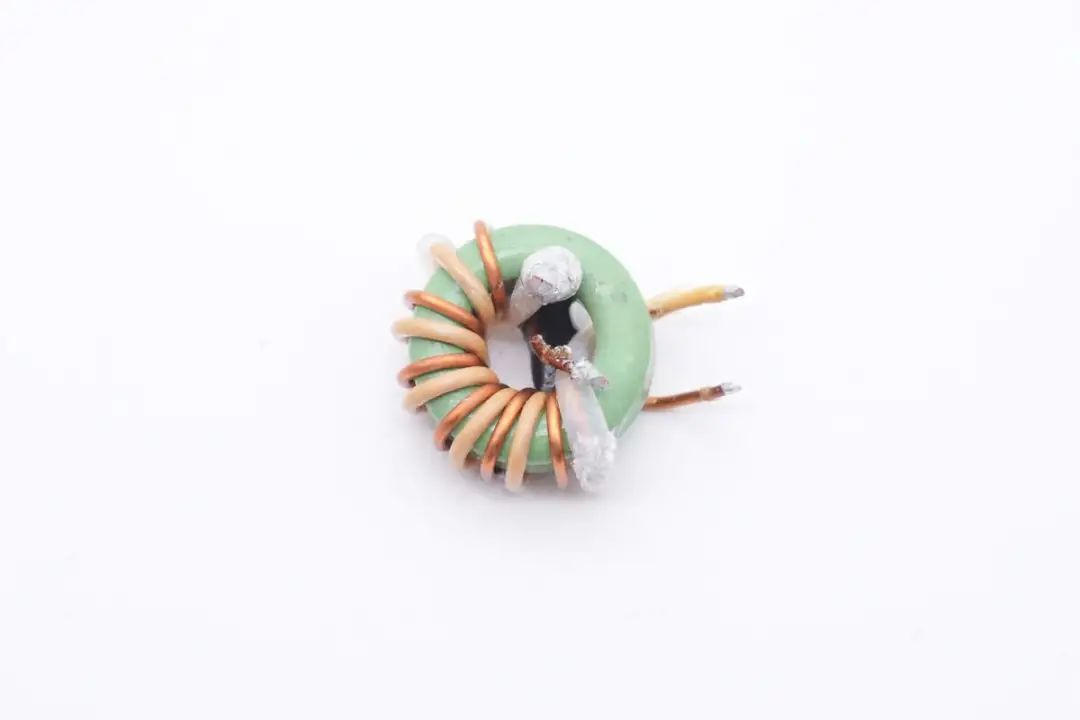

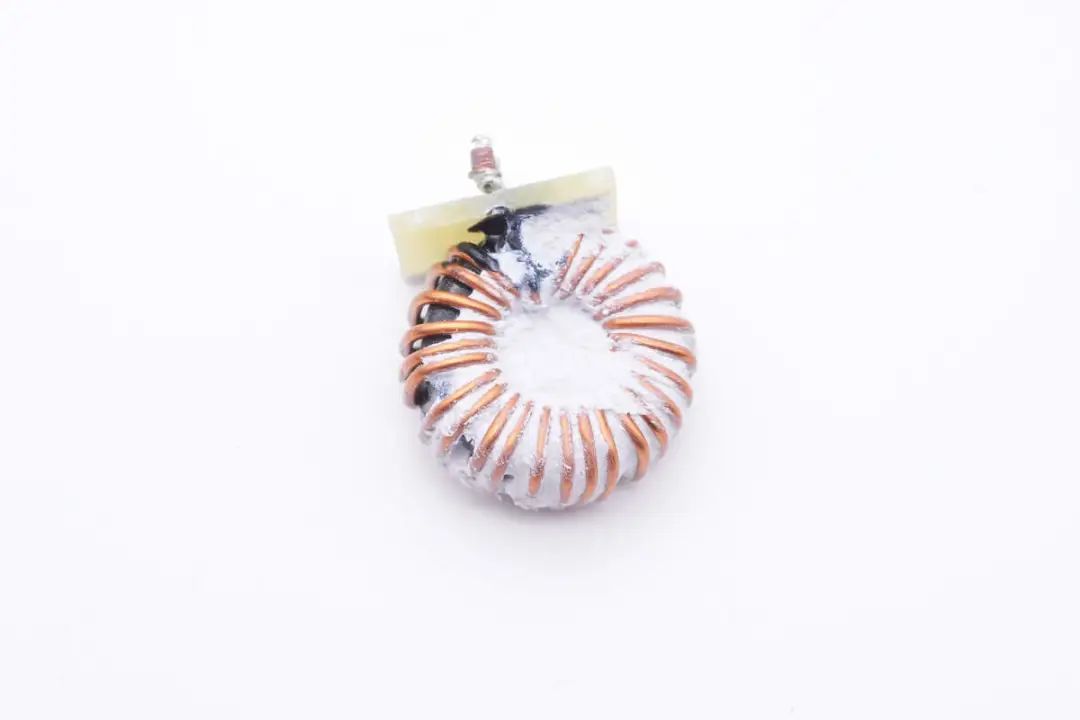

滤波电感采用磁环绕制，底部电木板绝缘。

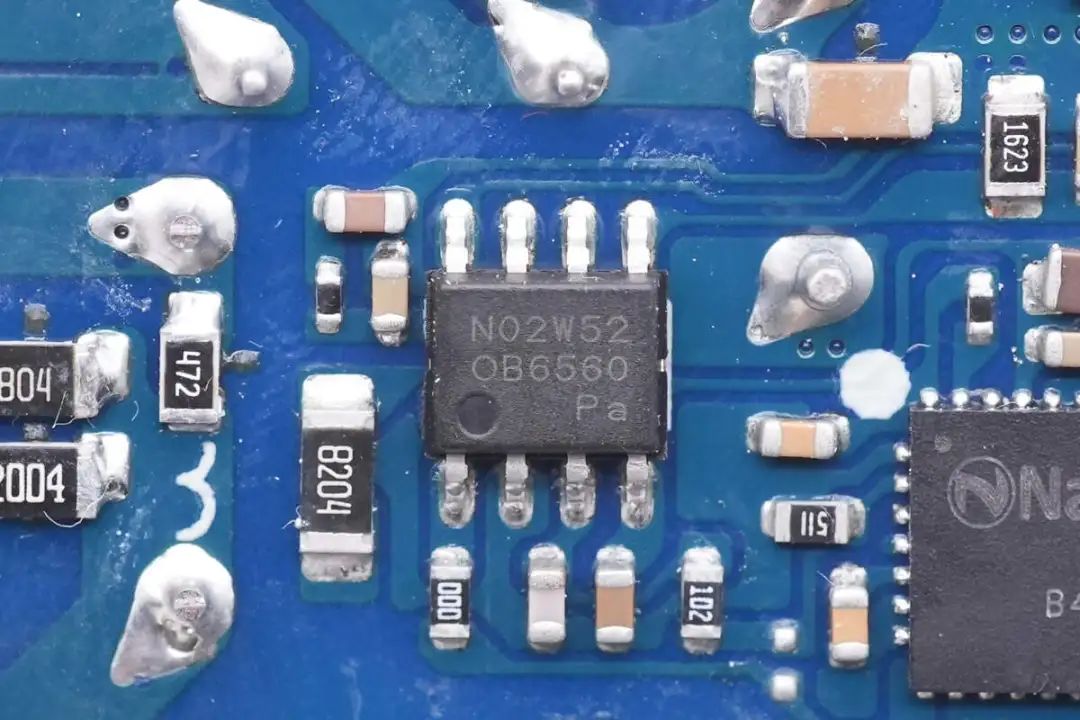

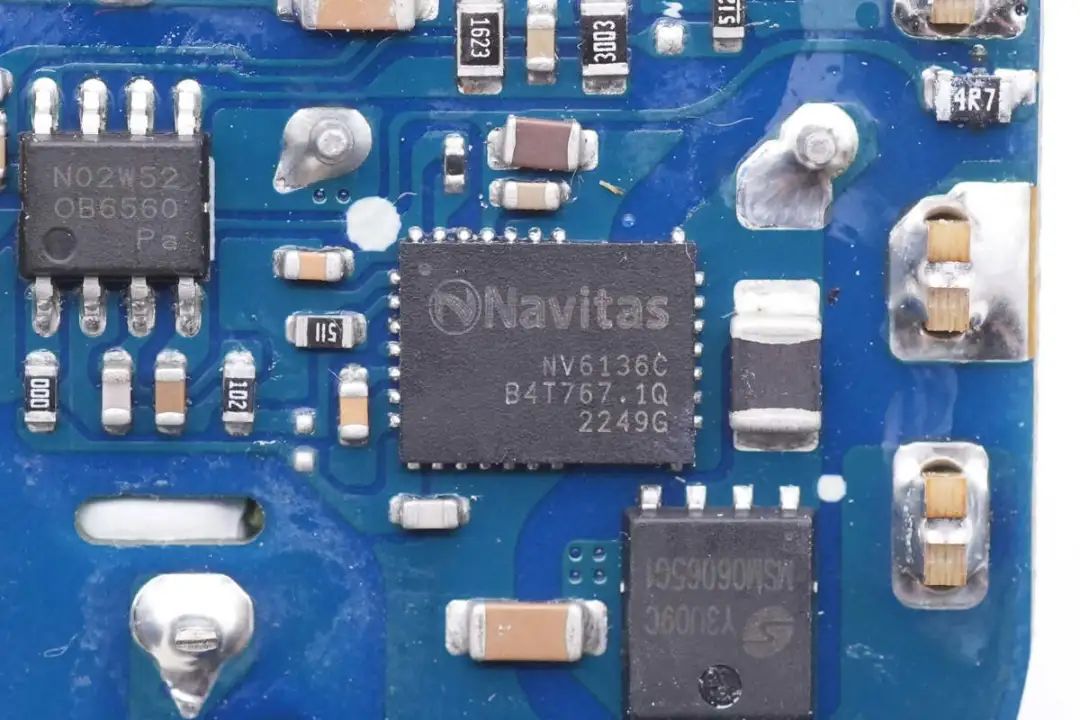

PFC升压控制器采用昂宝OB6560，是一颗准谐振DCM模式PFC控制器，使用谷底开通降低开关损耗，内置图腾柱驱动输出，芯片内置全面的保护功能，采用SOP8封装。
PFC开关管来自纳微，型号NV6136C，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136C内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

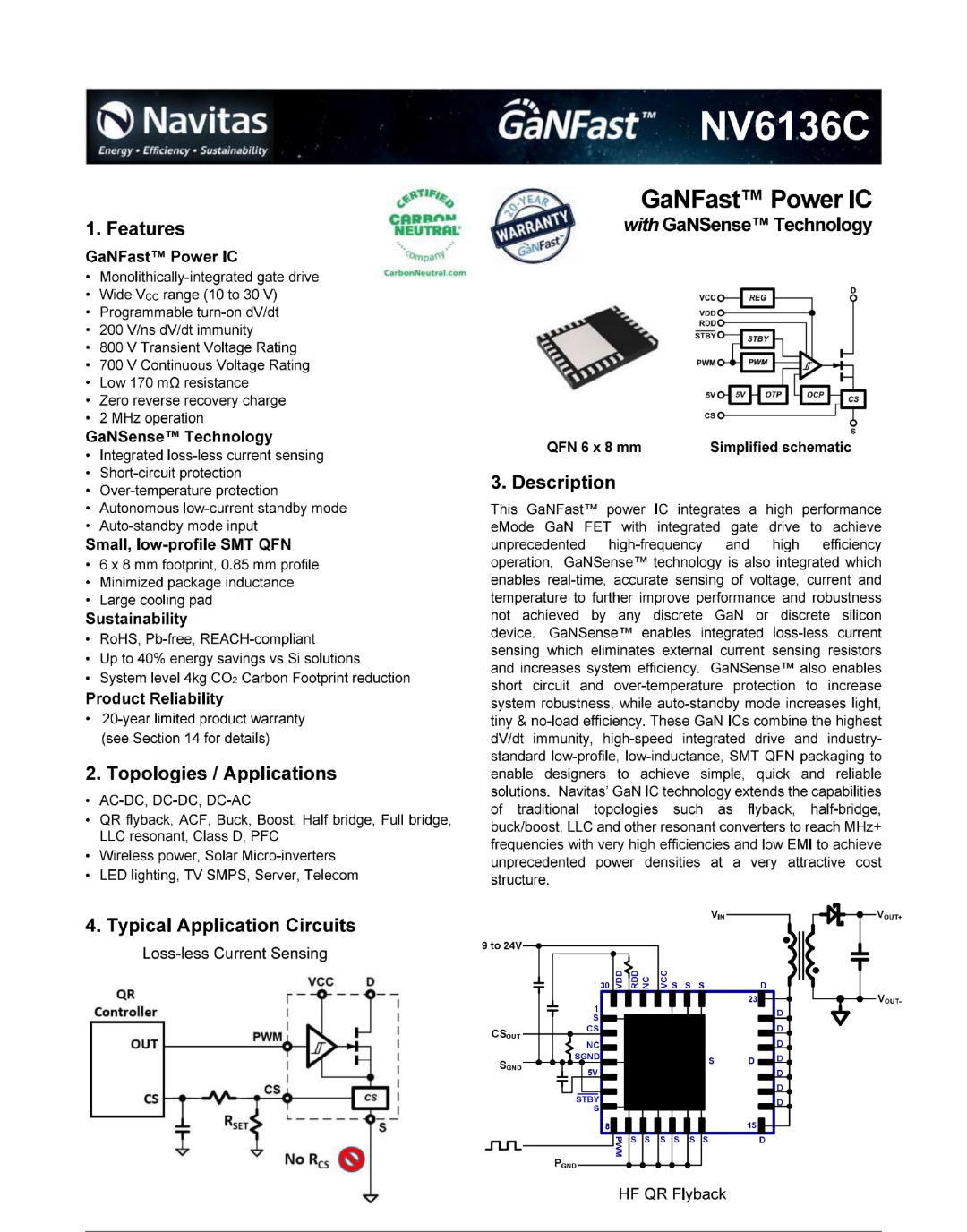

纳微 NV6136C 资料信息。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

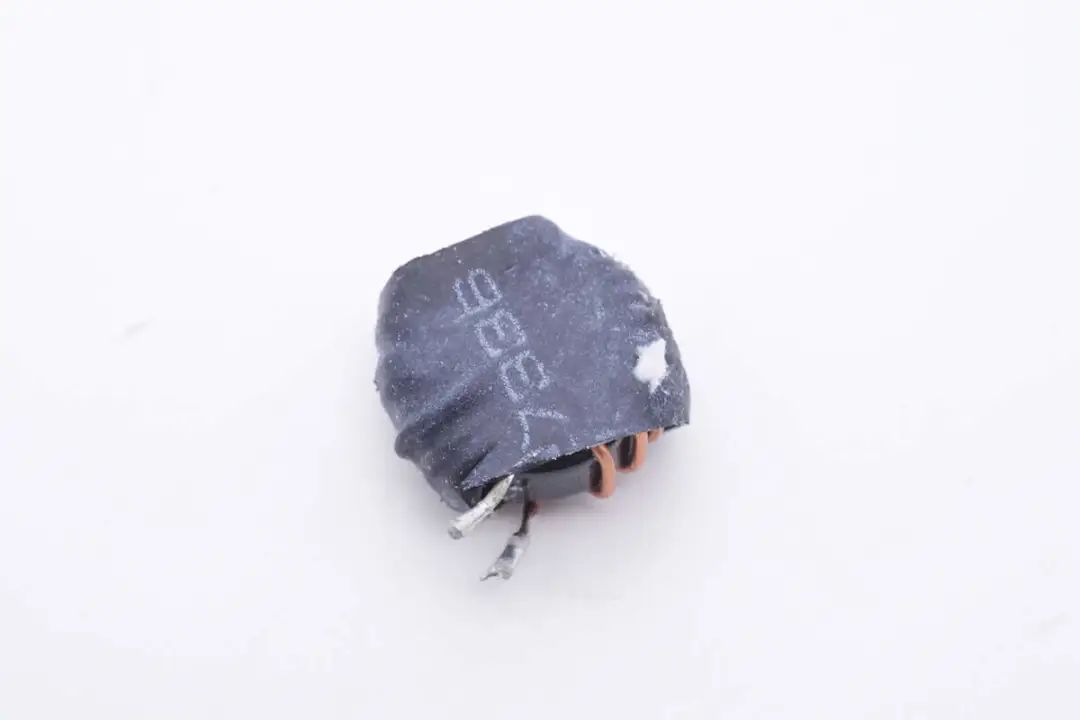

PFC升压电感采用胶带严密缠绕绝缘。

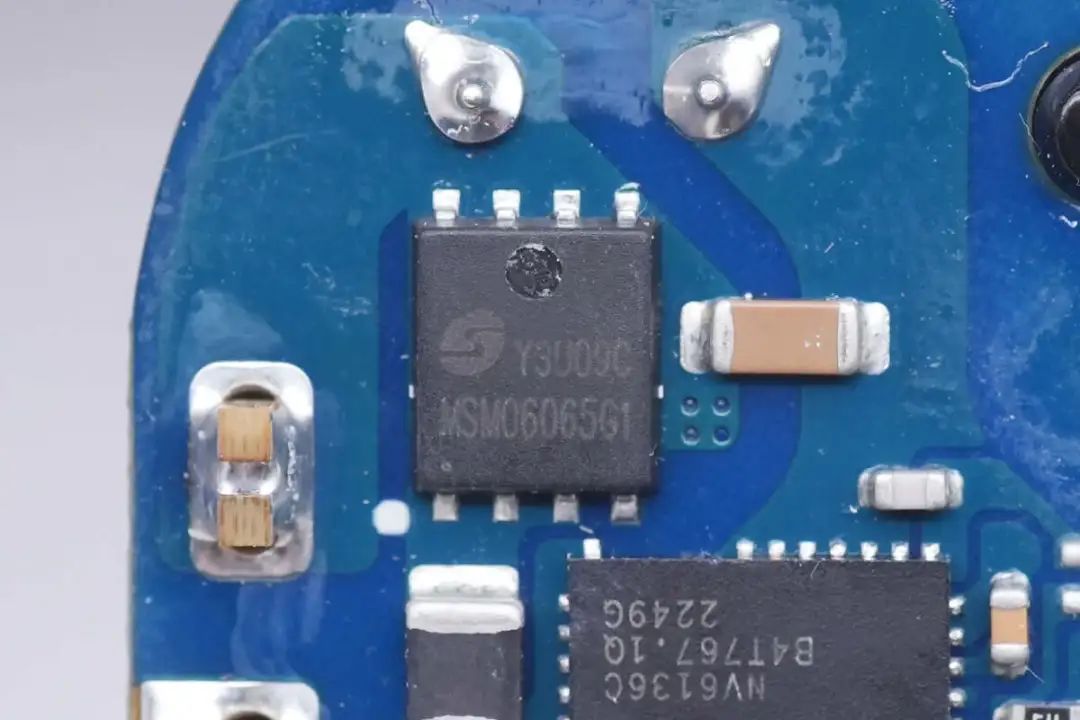

PFC整流管来自美浦森，型号为MSM06065G1，是一颗650V耐压，150℃连续正向电流6A的碳化硅二极管，采用DFN5*6封装，超薄封装节省体积，适用于高功率密度的大功率氮化镓快充应用。

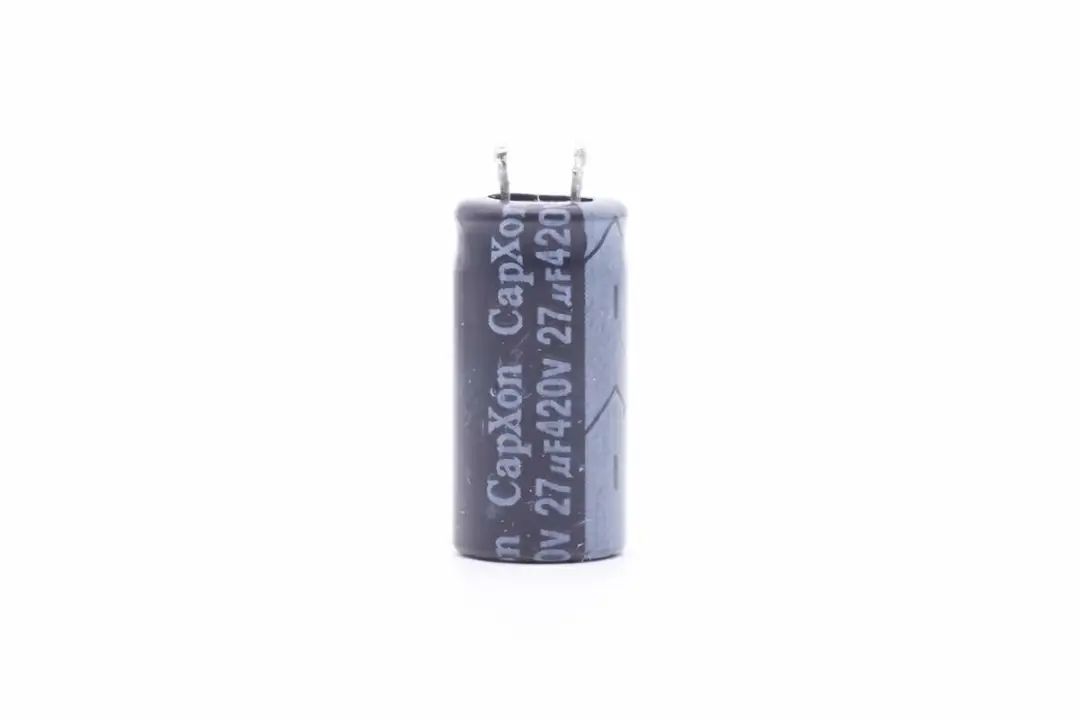

一颗高压滤波电容来自丰宾，规格为27μF420V。

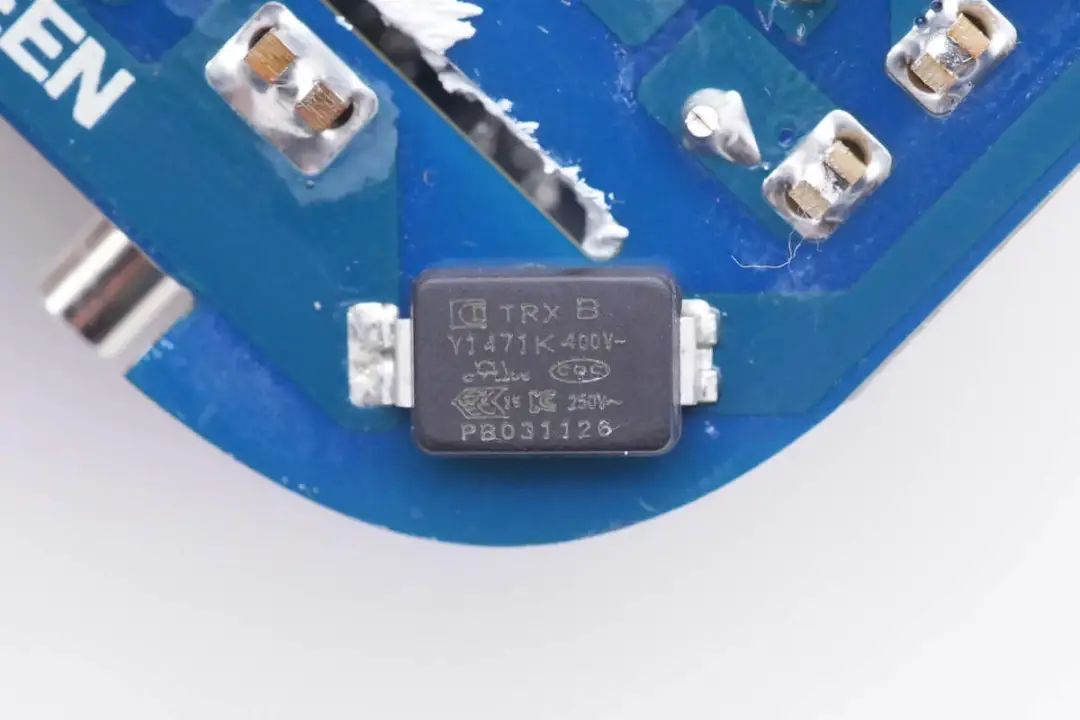

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

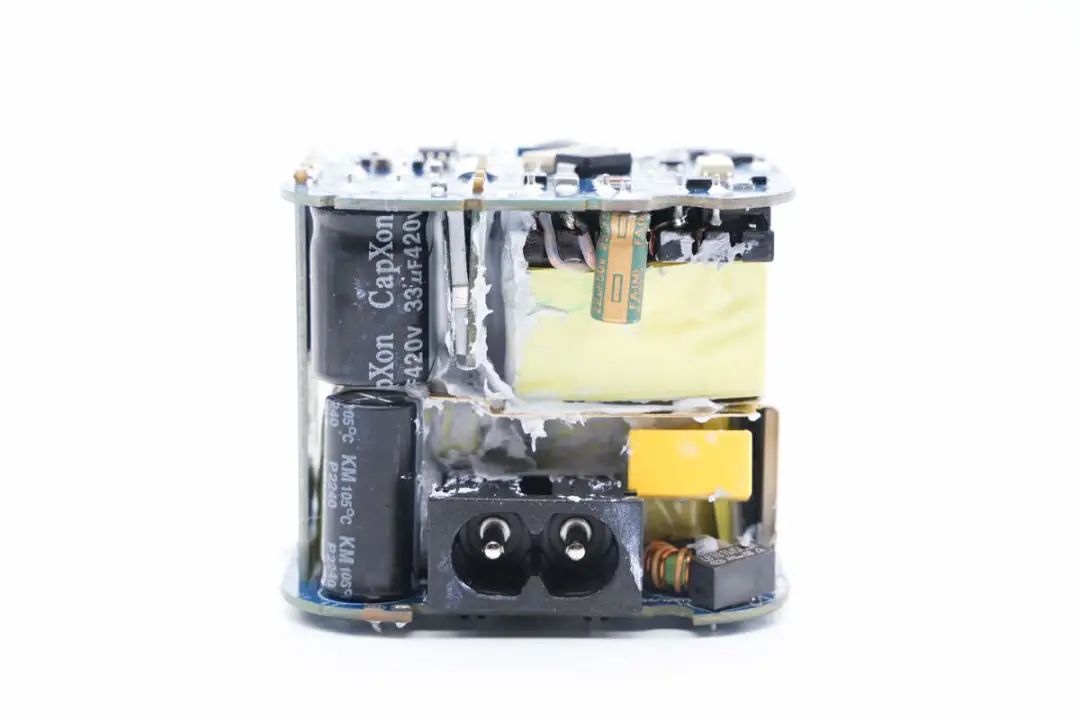

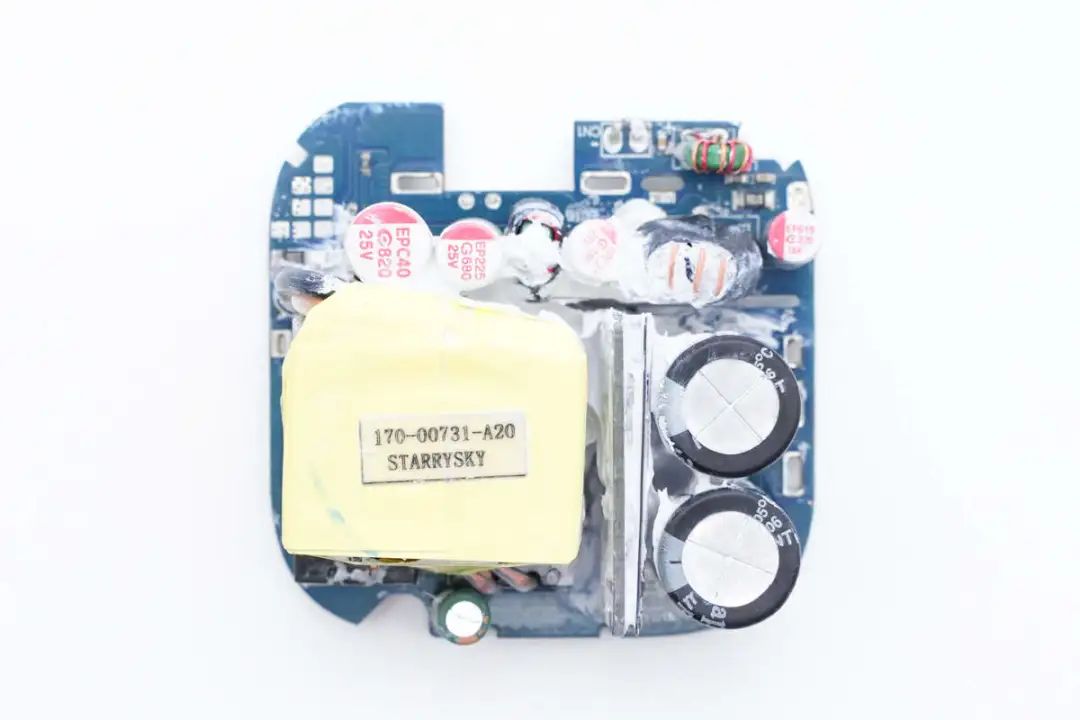

PFC升压输出的电压通过侧面的小板连接到反激开关电源小板，在反激开关电源小板上还焊接一块小板。在右侧为两颗高压滤波电容，配合PFC小板的电容进行滤波，左侧为反激控制器和开关管小板，小板左侧为变压器，变压器上方为输出滤波电容，电容右侧为无线充电模块的降压电路。

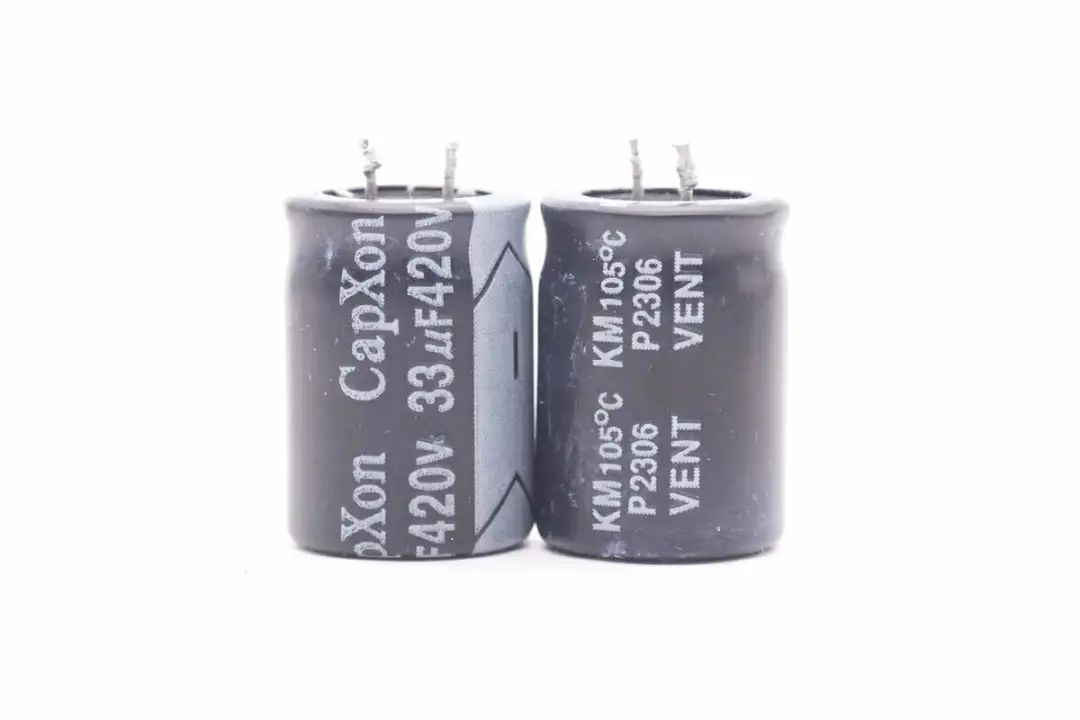

两颗高压滤波电容来自丰宾，规格为33μF420V，总滤波电容容量为93μF。

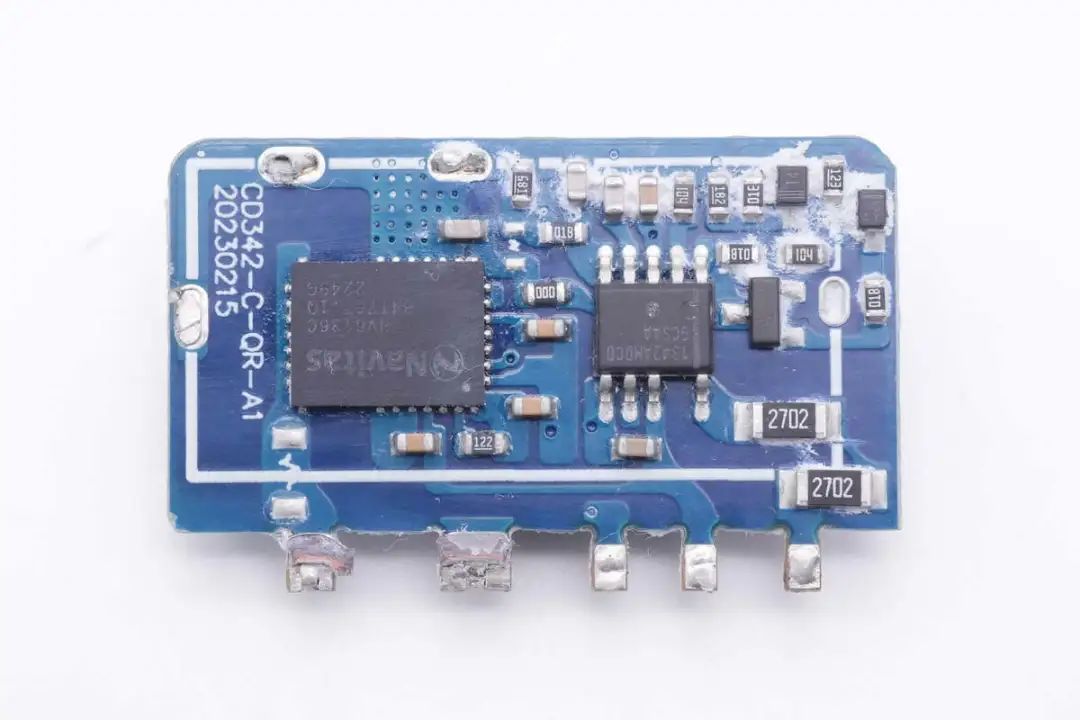

小板上焊接反激控制器和氮化镓功率芯片。
小板背面没有焊接元器件。

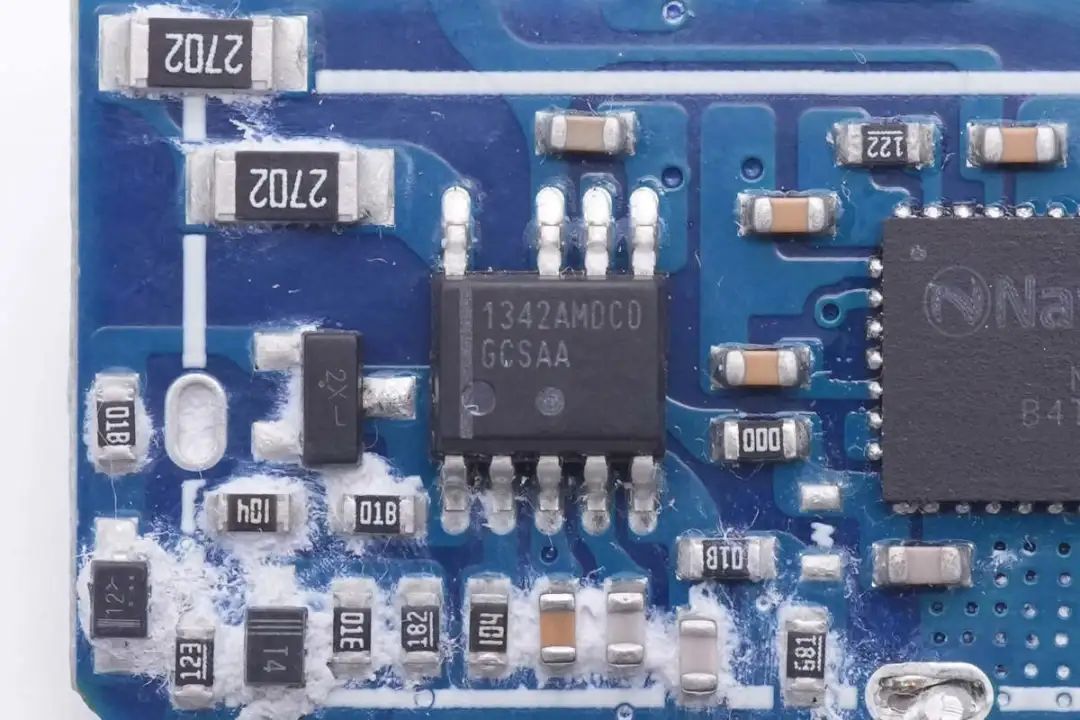

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

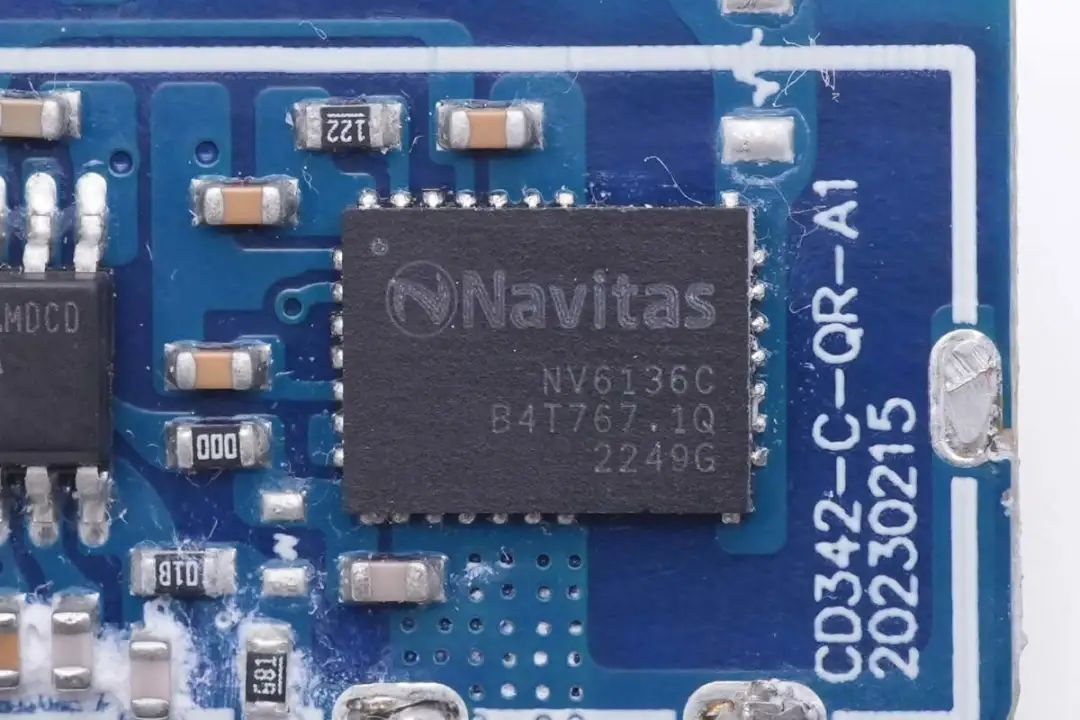

开关管来自来自纳微半导体，型号NV6136C，与PFC开关管型号相同。

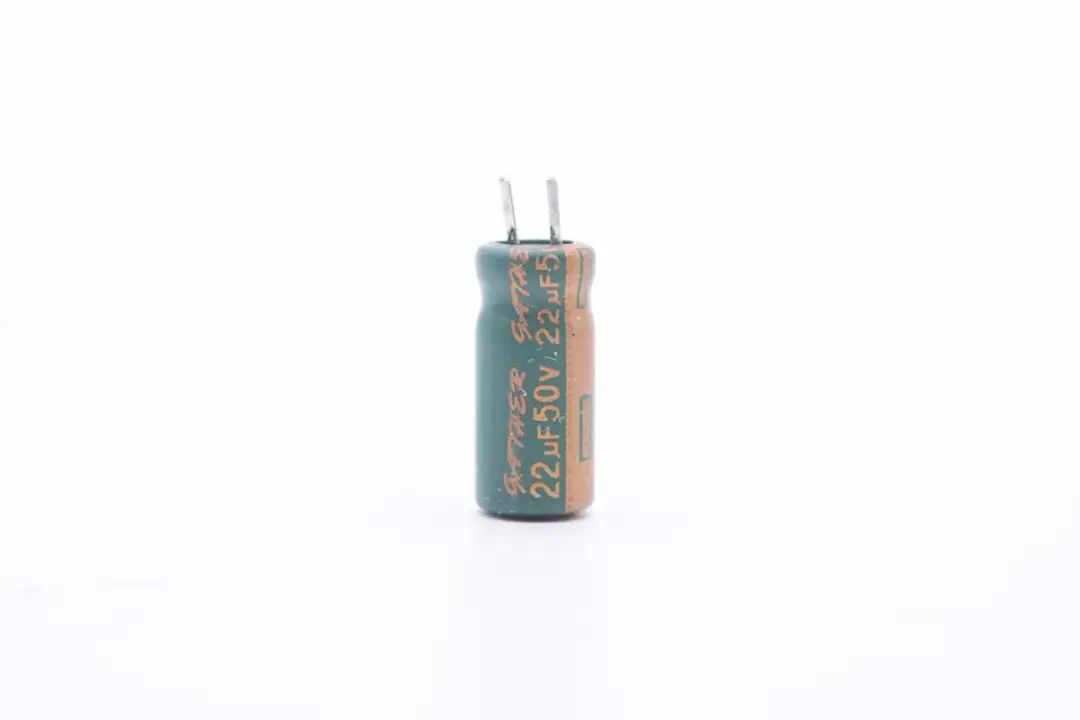

为主控芯片供电的滤波电容来自凯泽鑫，规格为22μF50V。

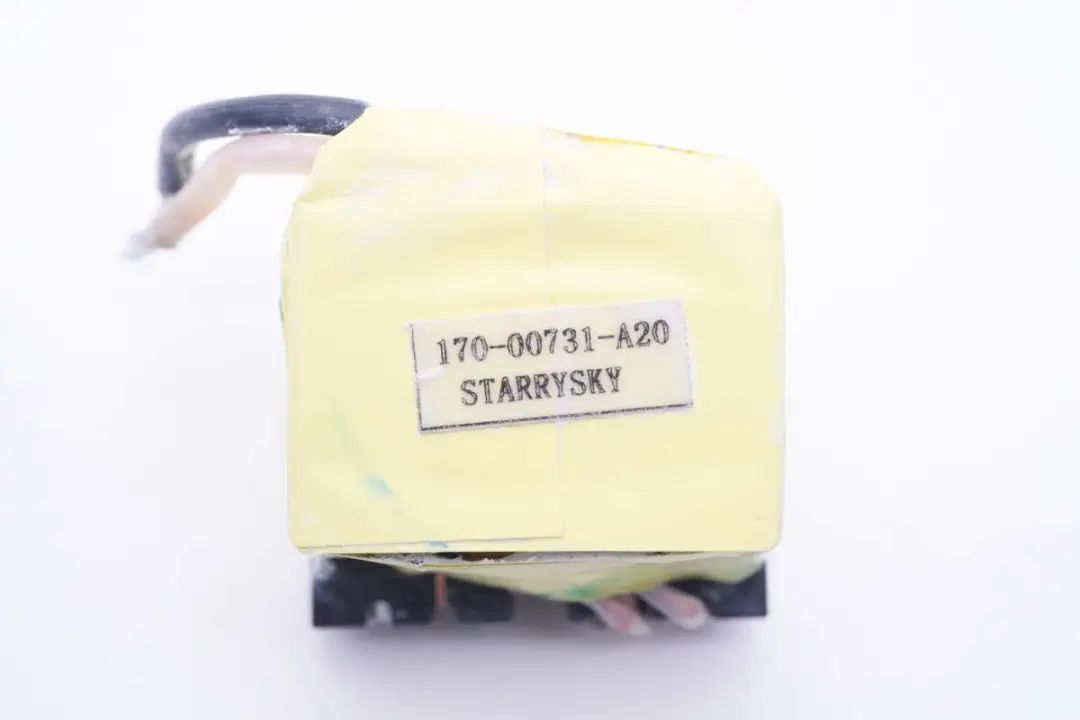

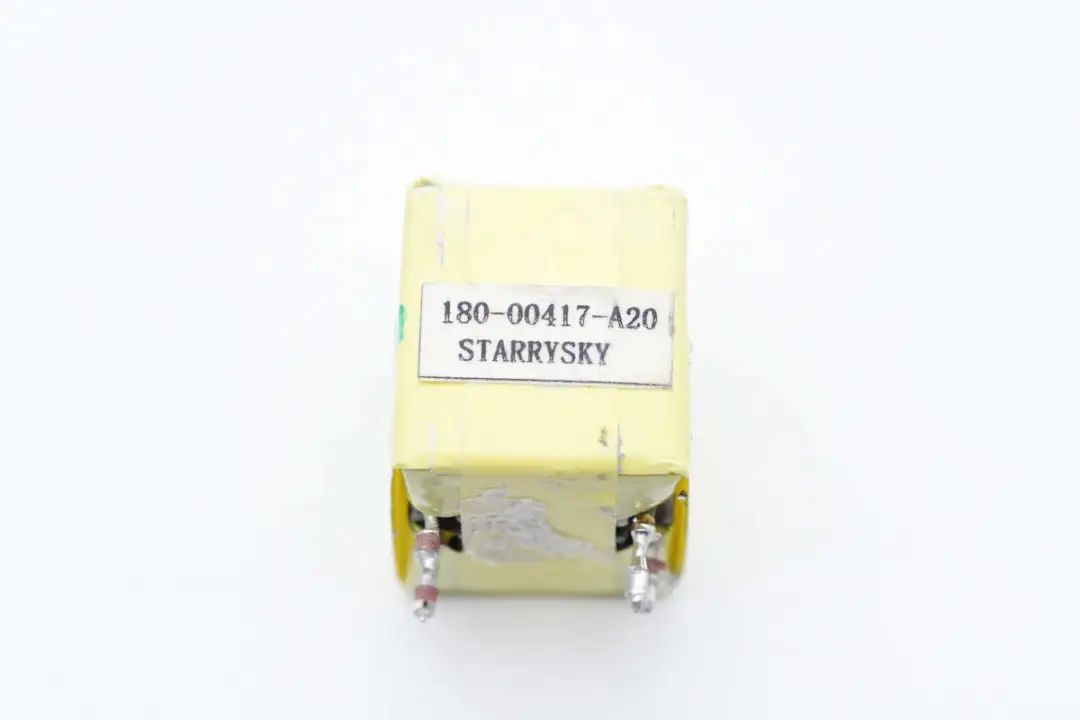

变压器磁芯严密缠绕胶带绝缘。

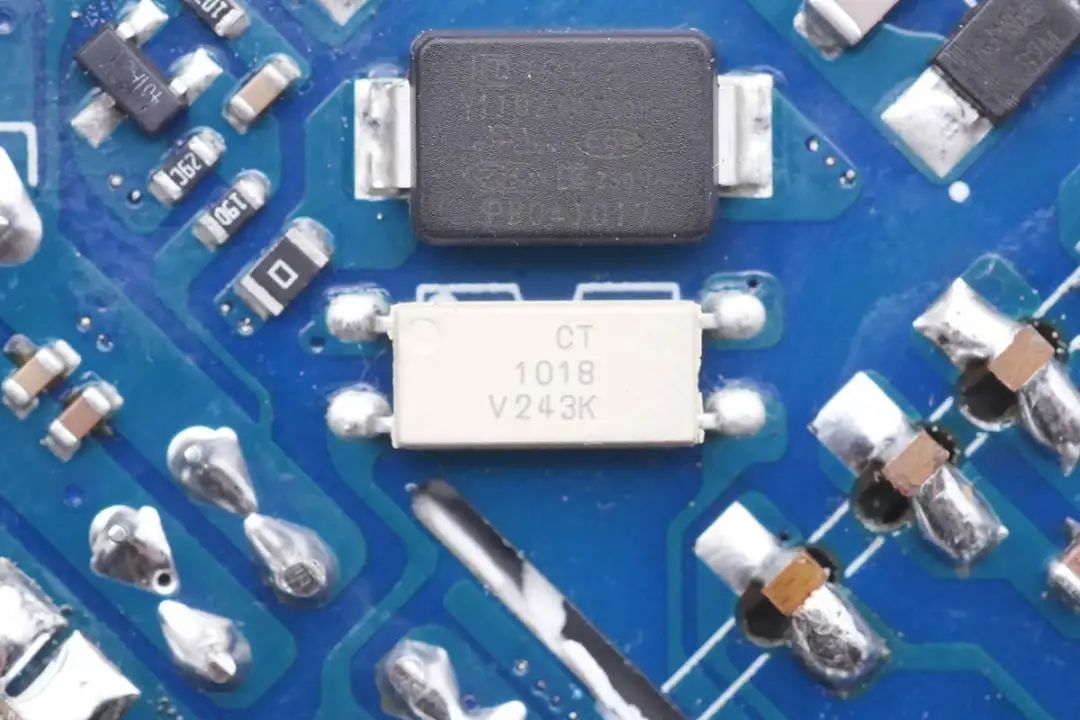

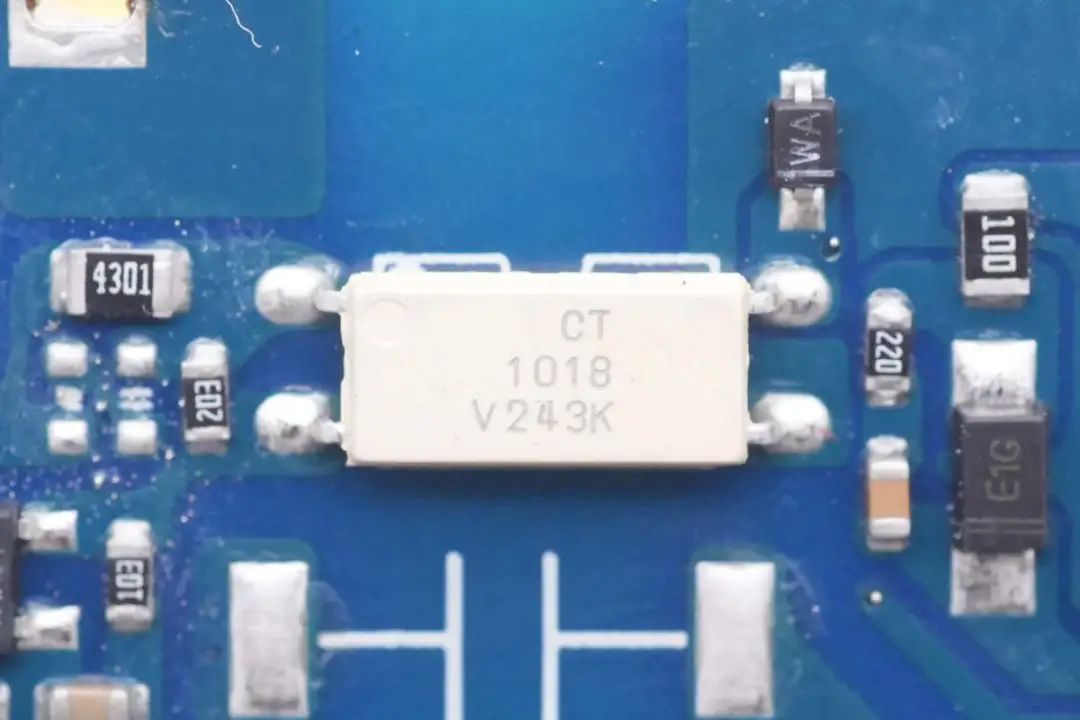

一颗CT1018光耦用于输出电压反馈。

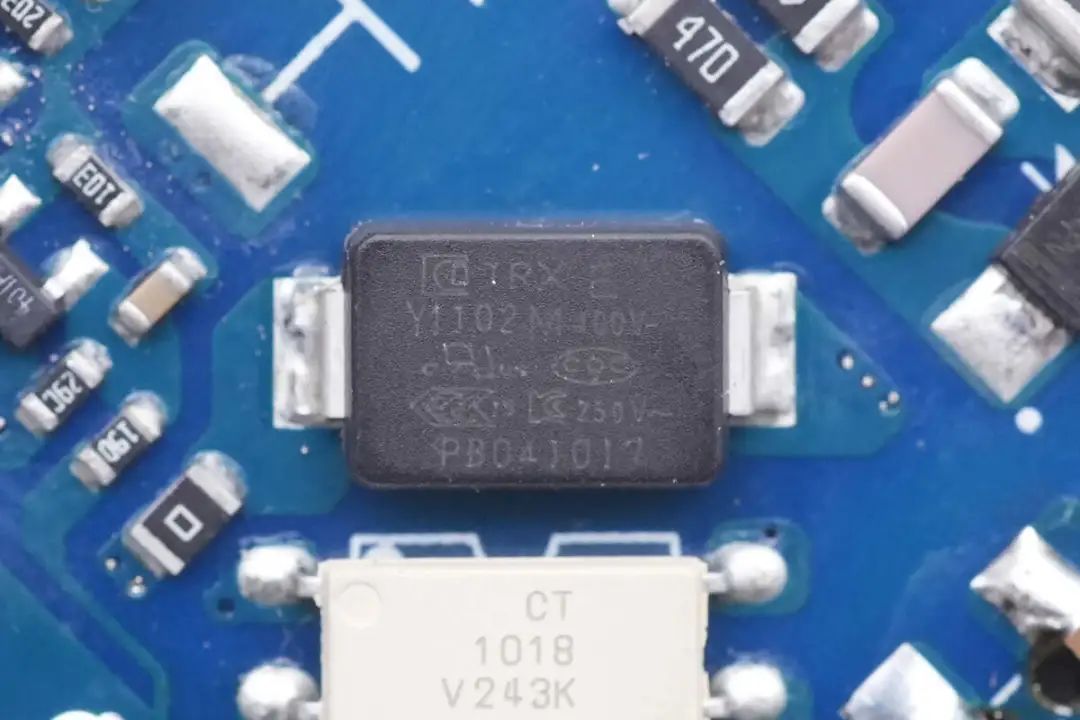

特锐祥贴片Y电容料号为TMY1102M。
另一颗CT1018光耦用于PFC控制。

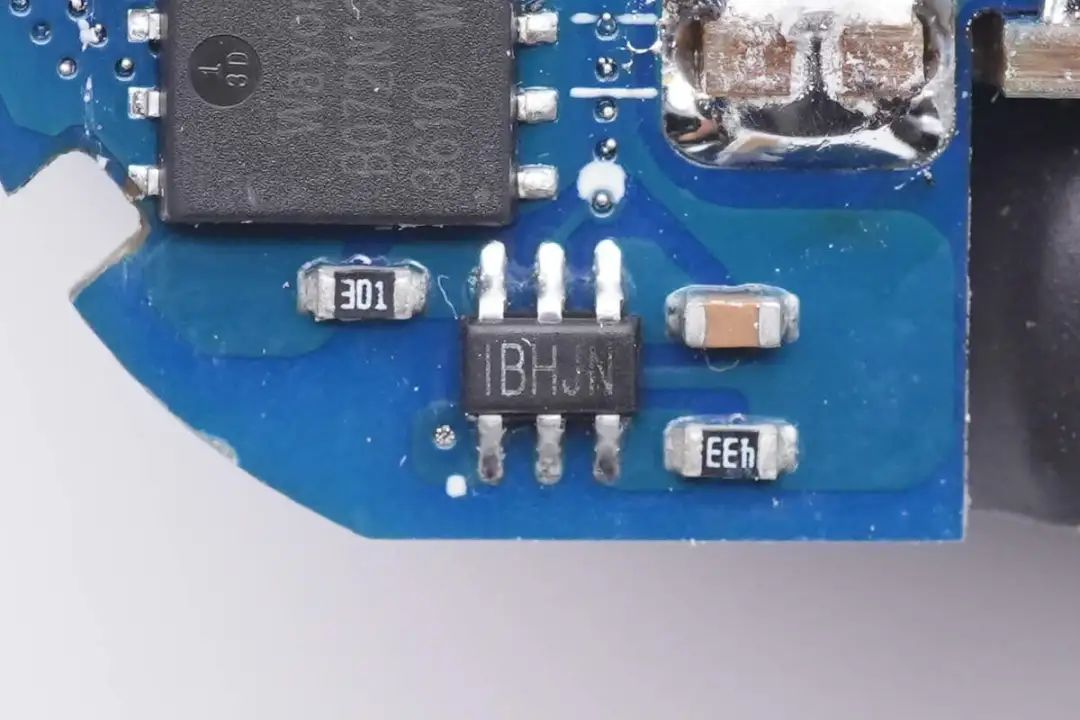

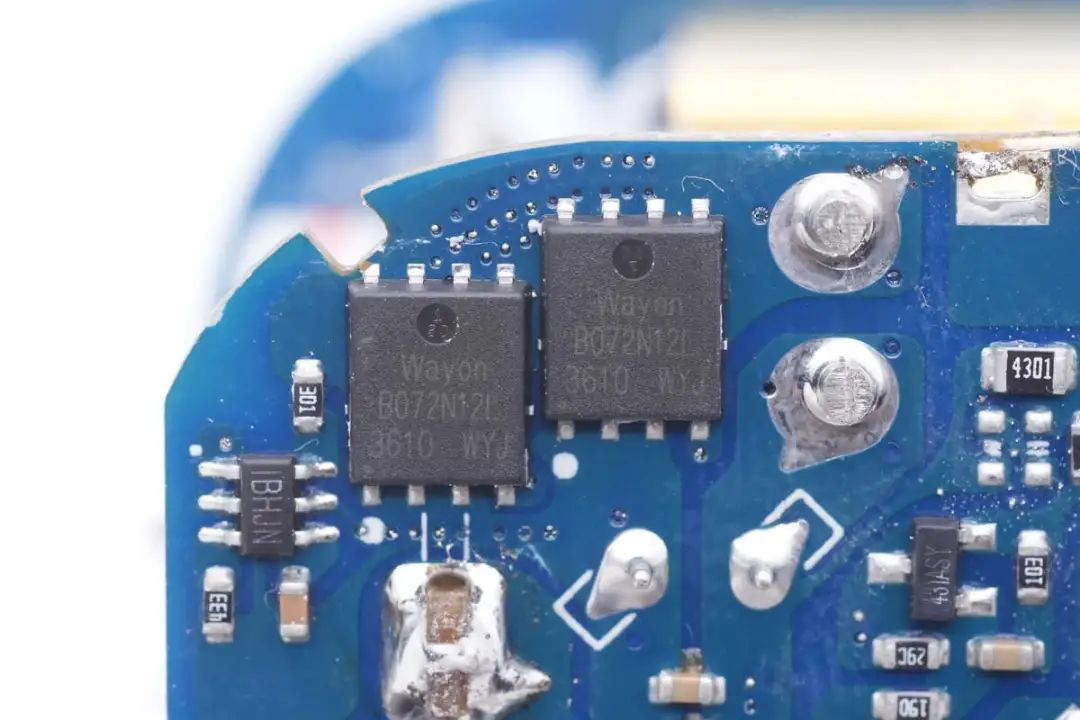

次级同步整流控制器来自MPS，丝印IBHJN，实际型号为MP6908A，最高工作频率为600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通，支持逻辑电压和标准电压同步整流管。
两颗同步整流管来自维安，型号WMB072N12LG2，是一颗耐压120V，导阻5.4mΩ的NMOS，采用PDFN5060封装，绿联这款充电器内部使用两颗并联。

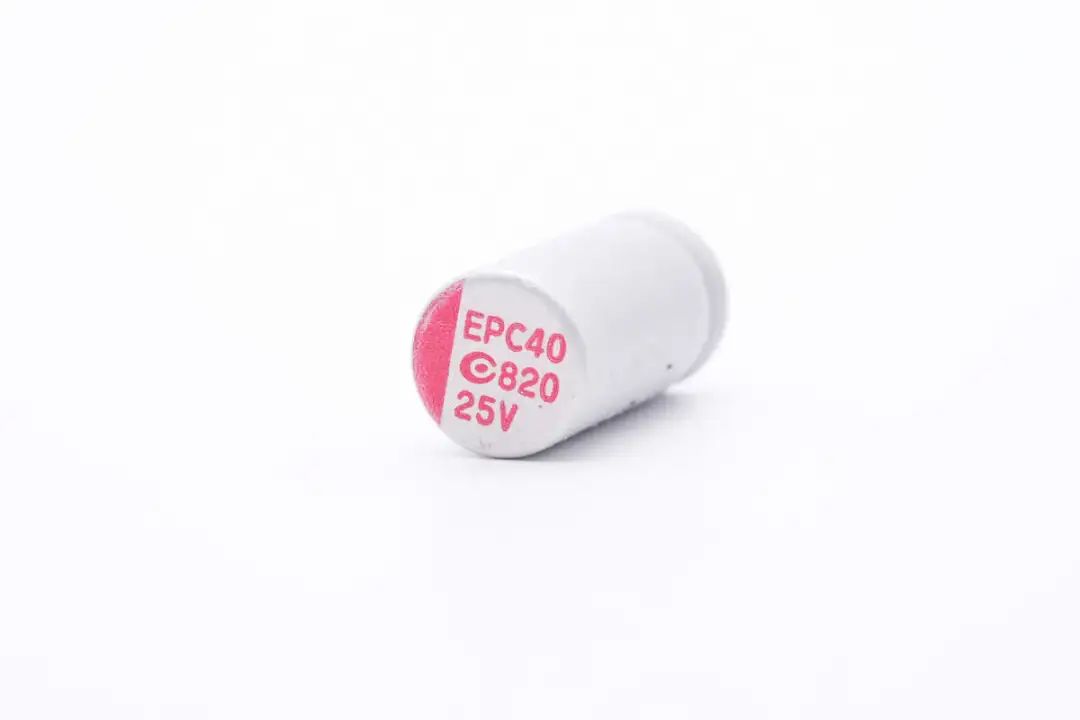

输出滤波固态电容来自钰邦，其中一颗规格为820μF 25V。

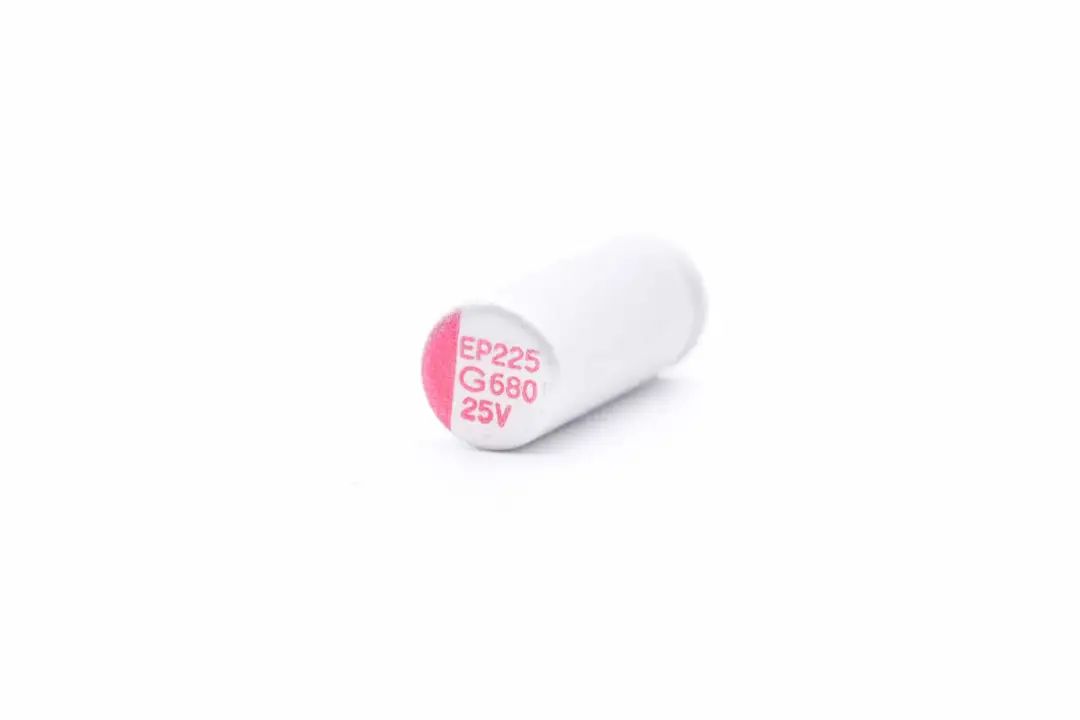

另一颗滤波电容规格为680μF 25V。
输出滤波电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

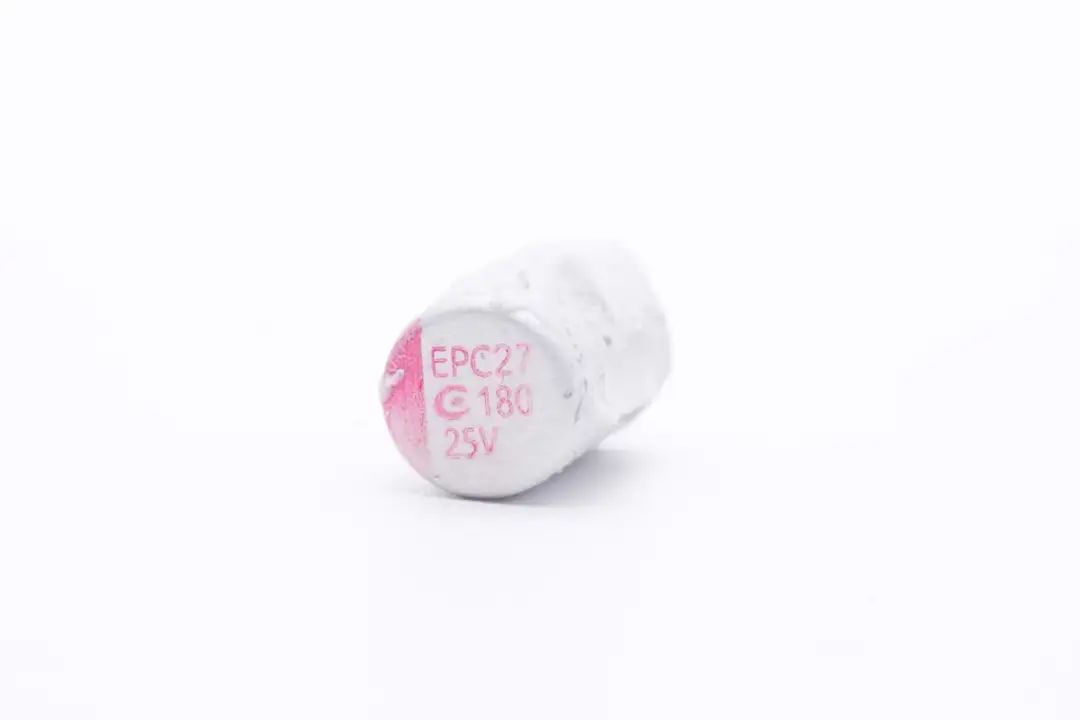

输出滤波电容规格为180μF 25V。

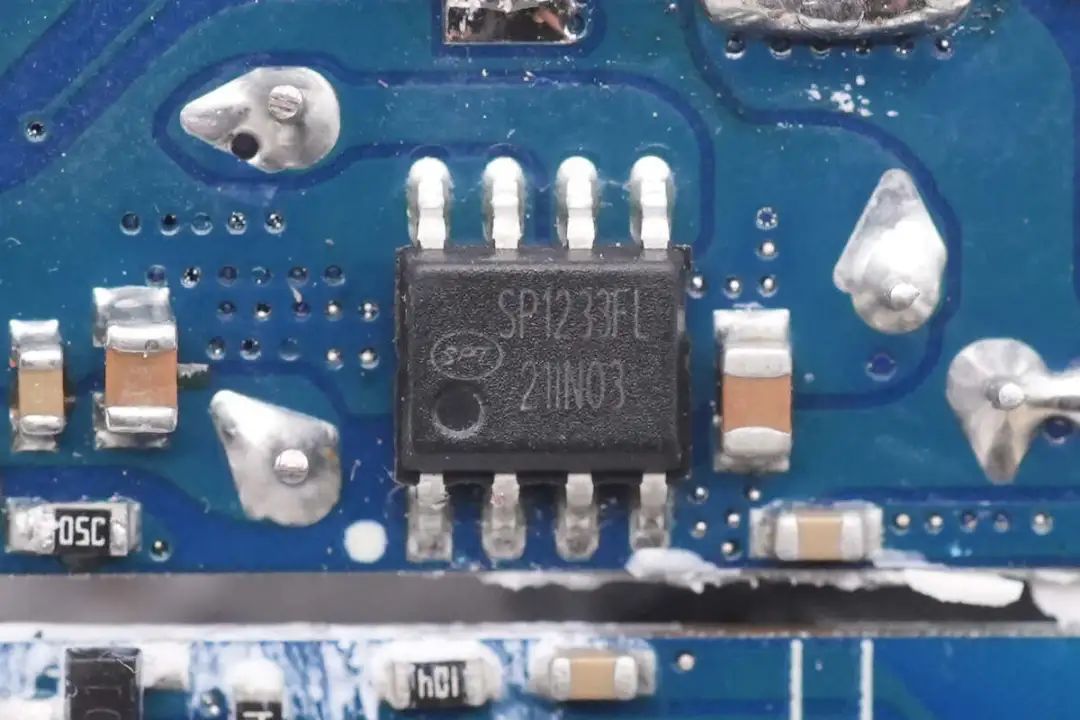

为无线充电模组降压供电的降压转换器来自硅动力，型号SP1233FL。芯片内置开关管，输入电压范围为4.5-30V，输出电流为3.4A，支持外接电阻进行输出电流限制和开关频率编程。芯片内部集成短路保护和软启动，采用SOP8L封装。

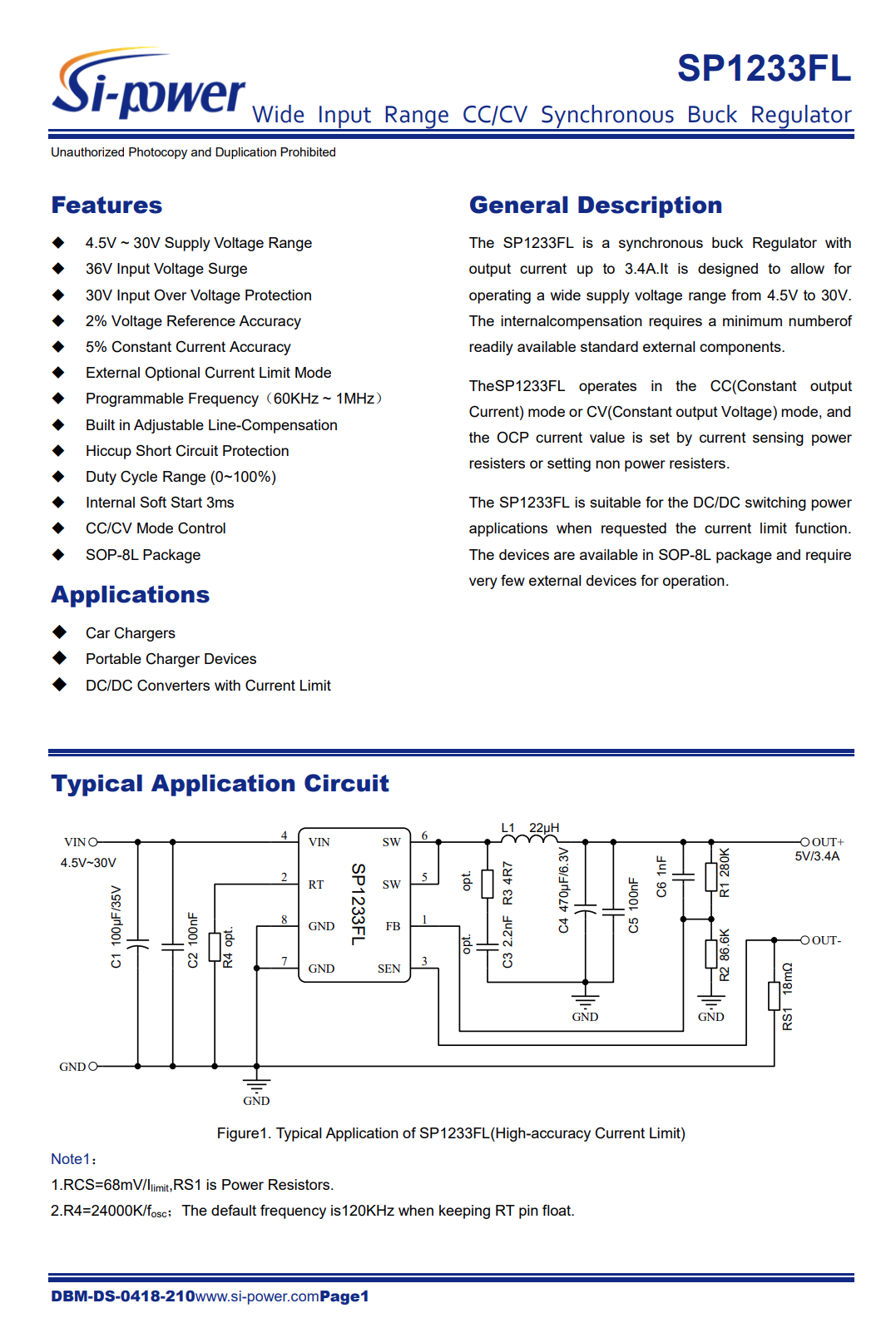

硅动力 SP1233FL 资料信息。
降压电感外套热缩管绝缘。

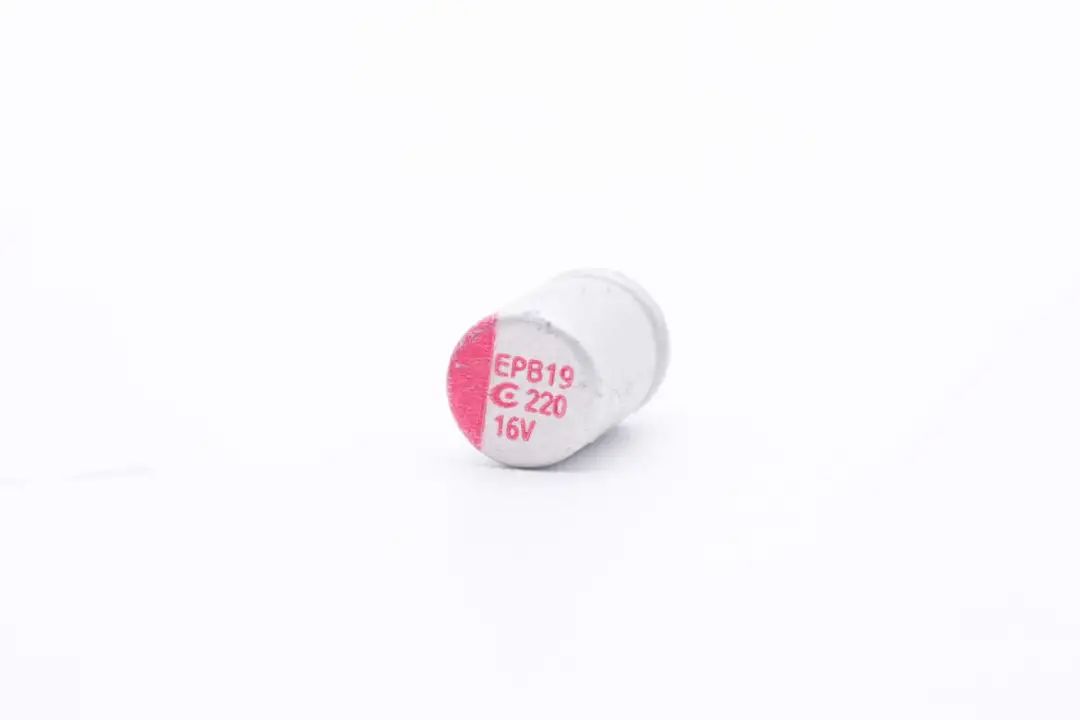

输出滤波电容规格为220μF 16V。
输出滤波电感采用磁环绕制。

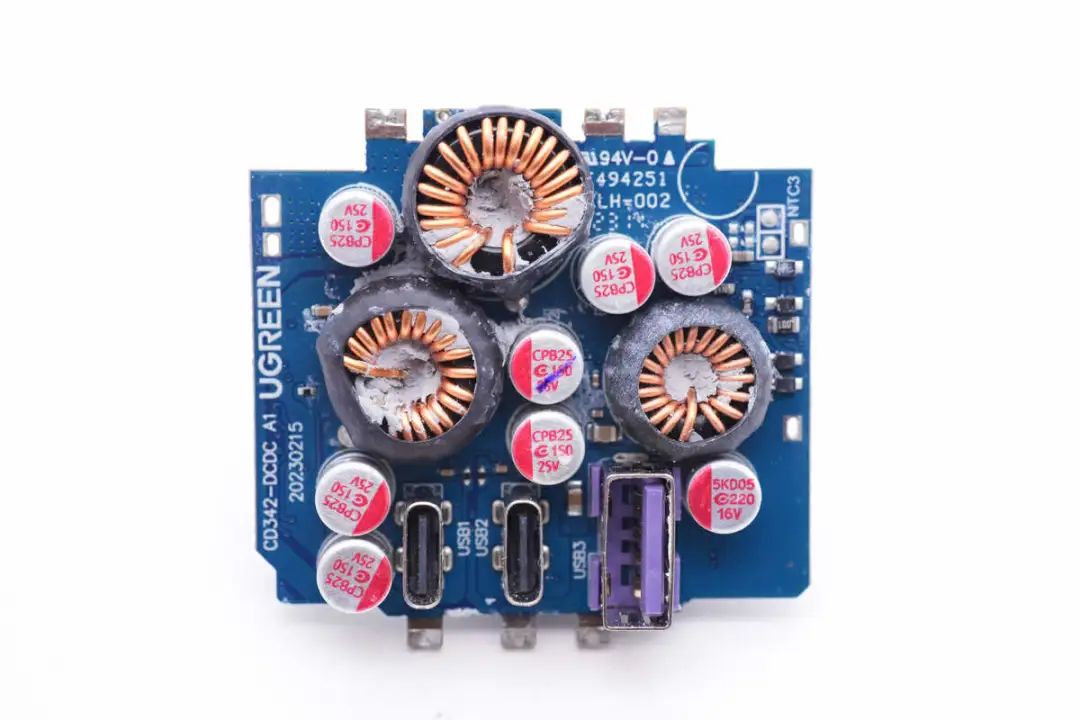

最后是二次降压电路，正面焊接三颗降压电感以及对应的滤波电容，分别对应三个接口。

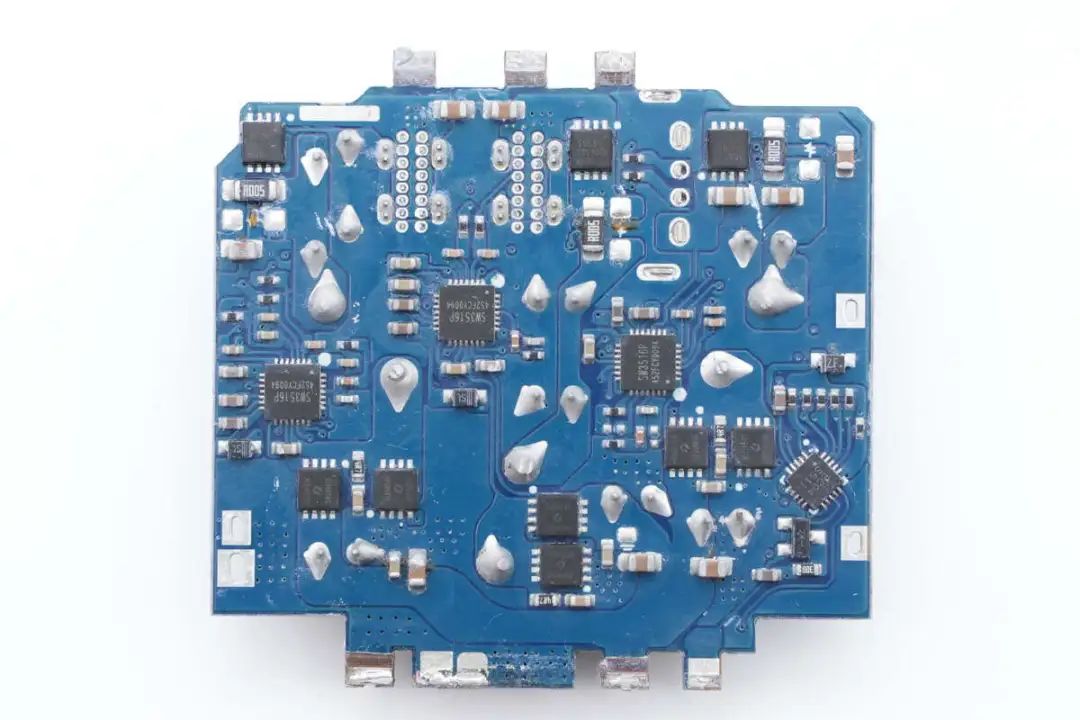

背面焊接三颗降压主控芯片，三路降压开关管和三颗VBUS开关管，还有一颗用于功率自动控制的MCU。

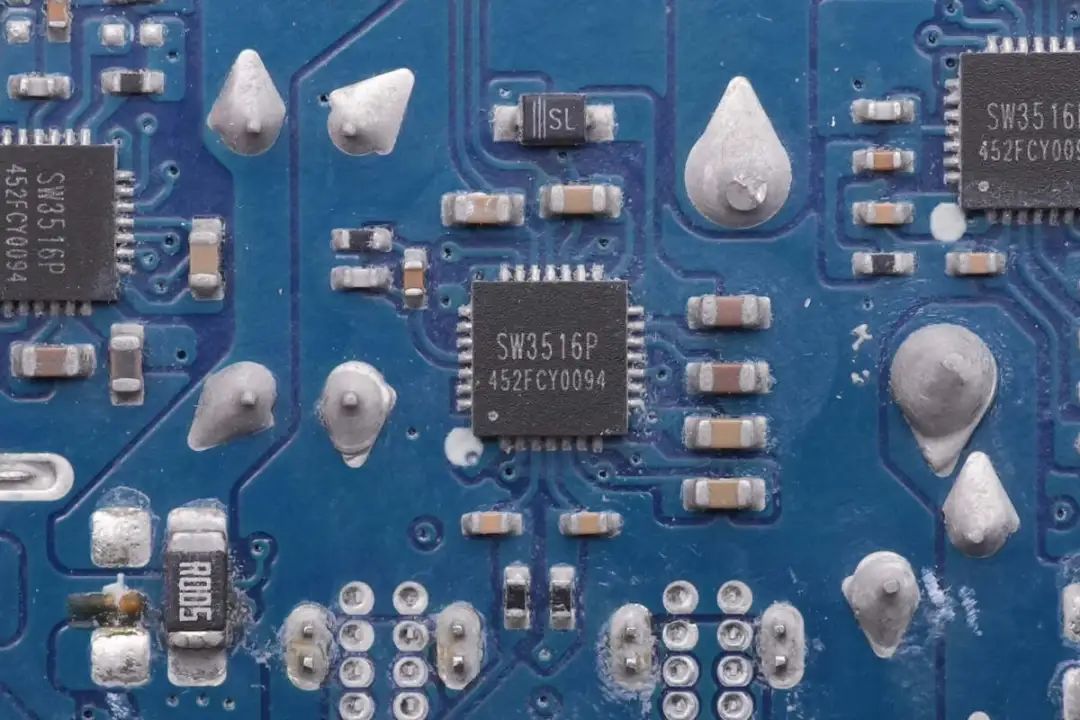

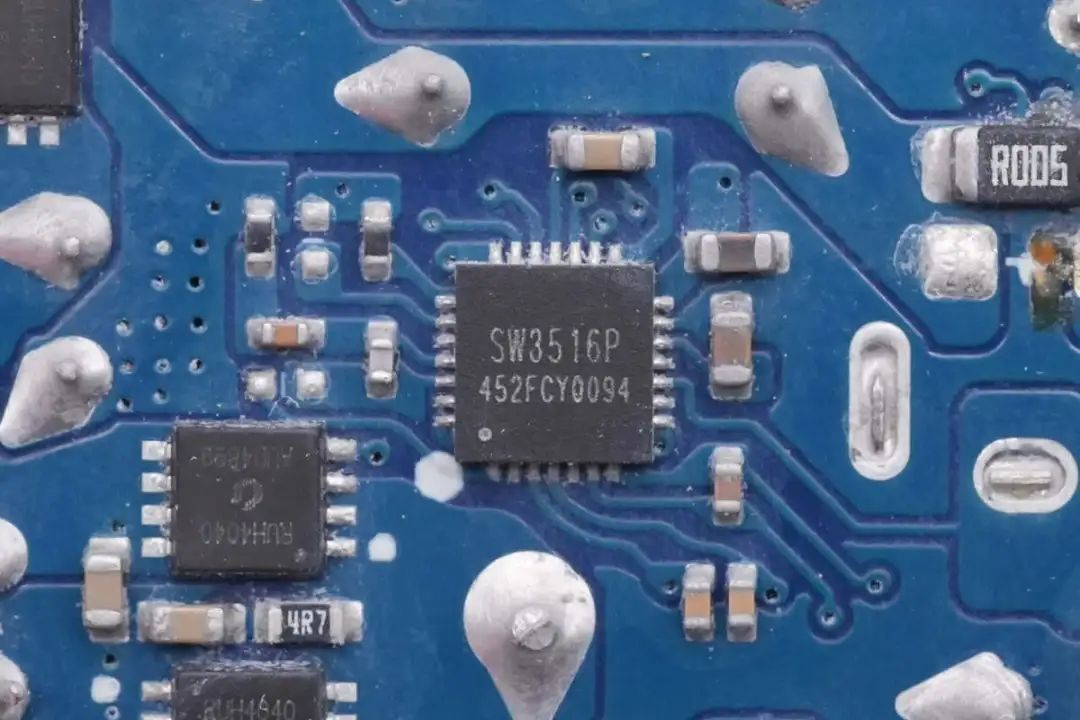

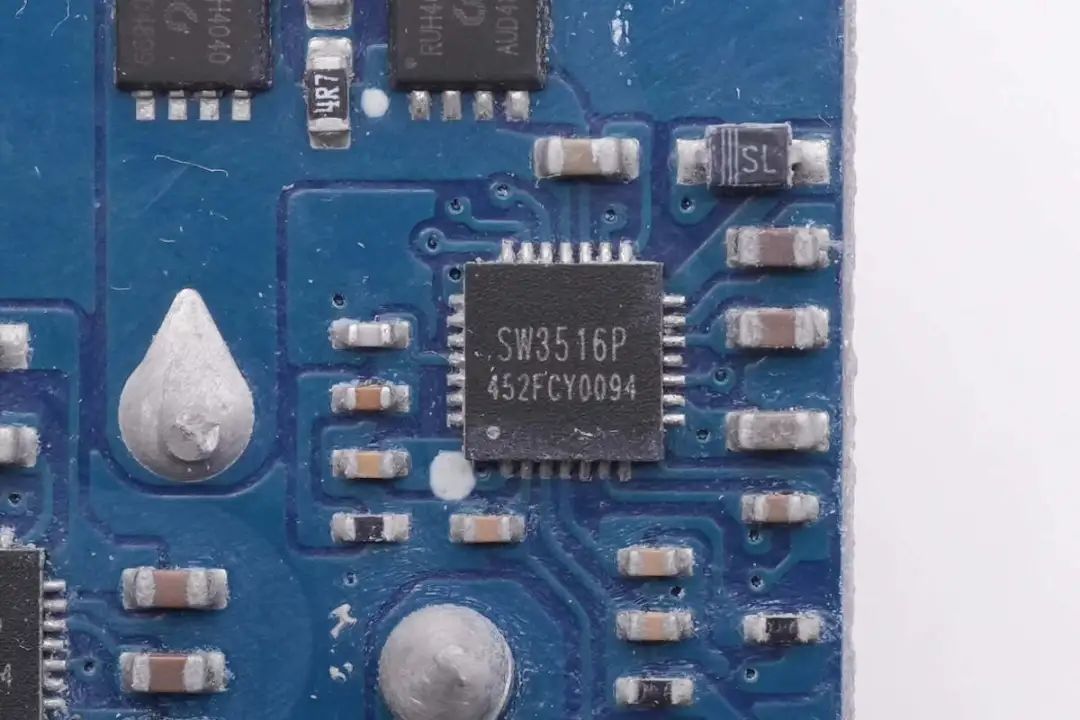

USB接口的降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

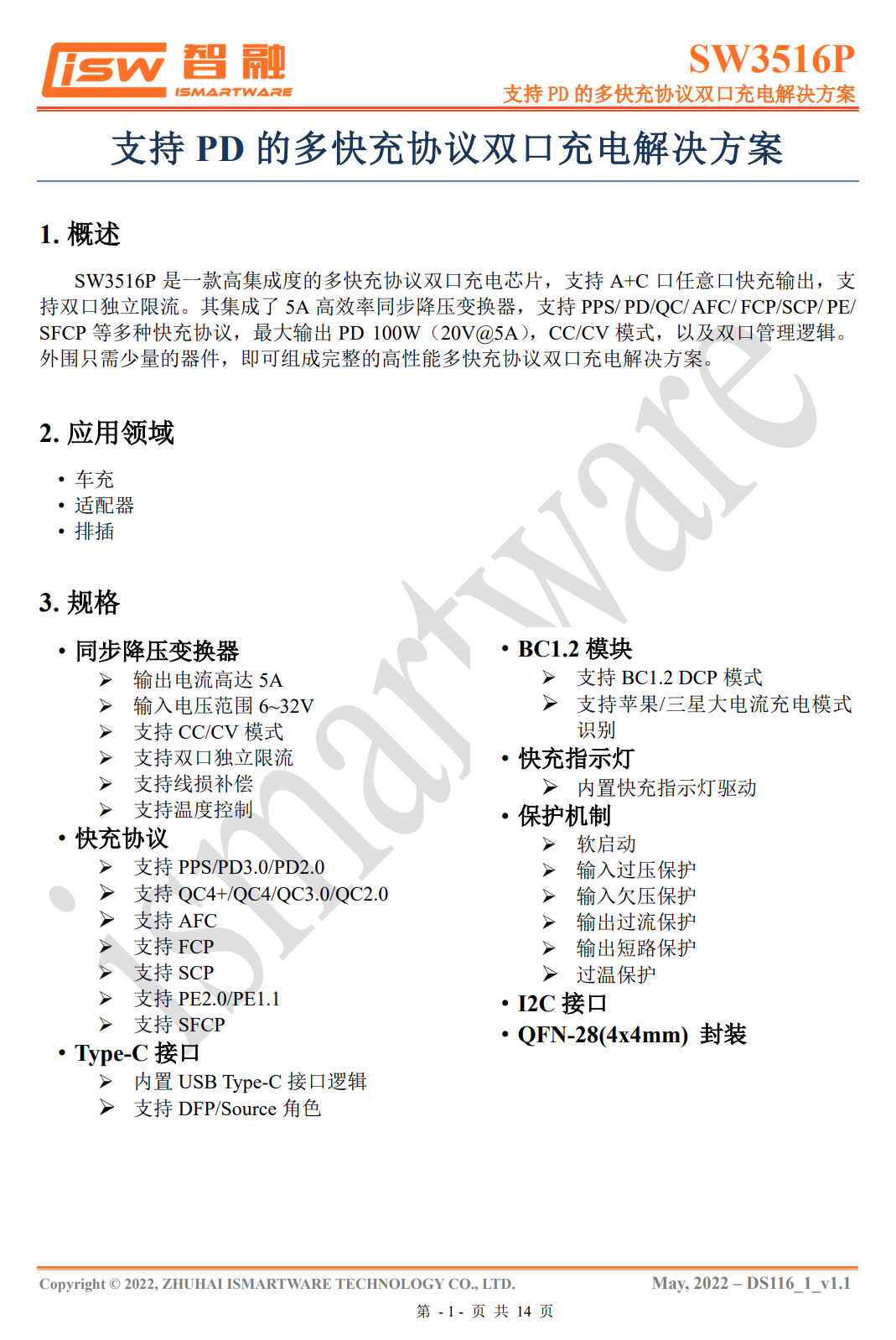

智融SW3516P 详细资料。
第二路USB-C口的SW3516P降压主控芯片特写。
USB-A口的降压主控芯片也采用智融科技SW3516P。

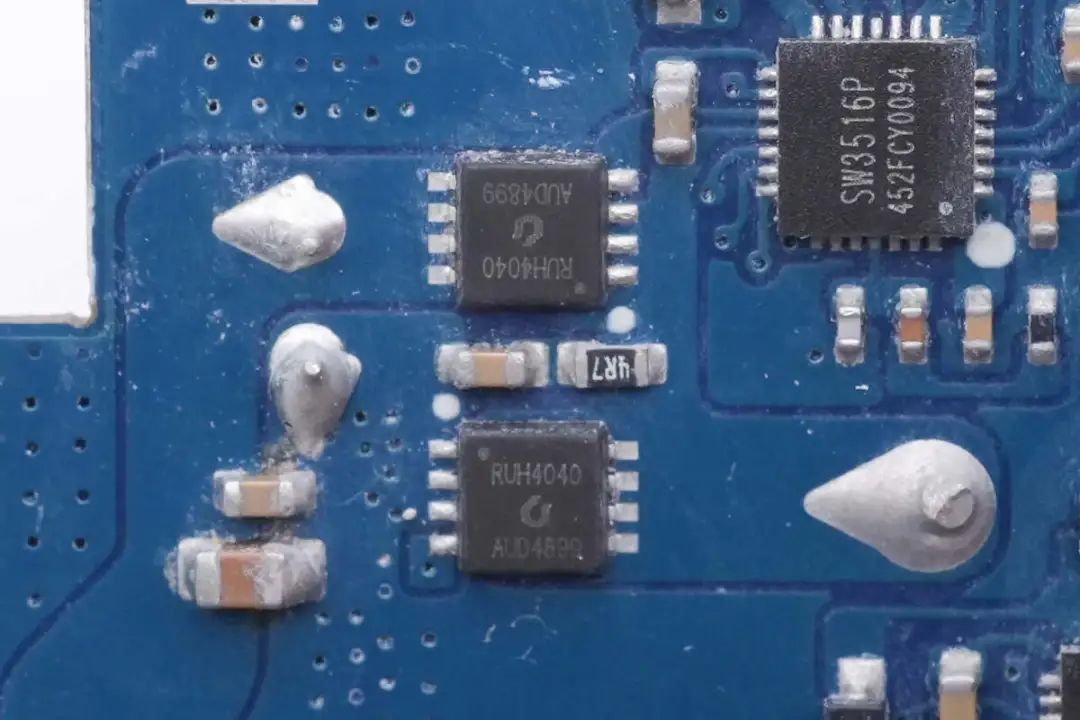

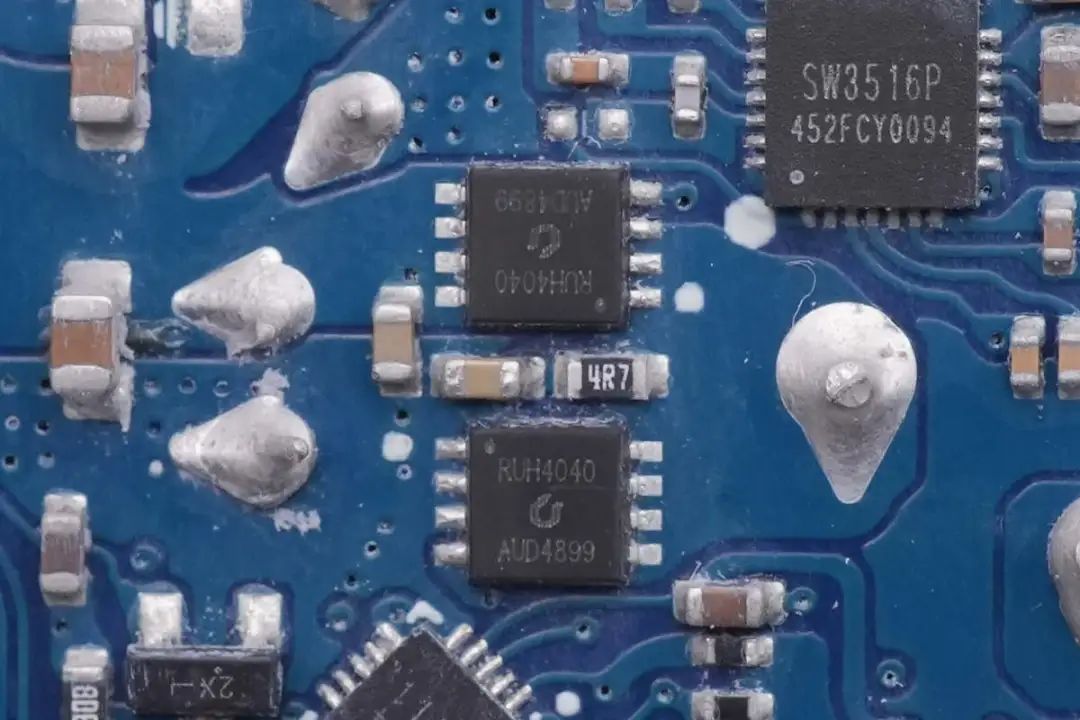

SW3516H外置两颗MOS管用于同步降压，锐骏半导体RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

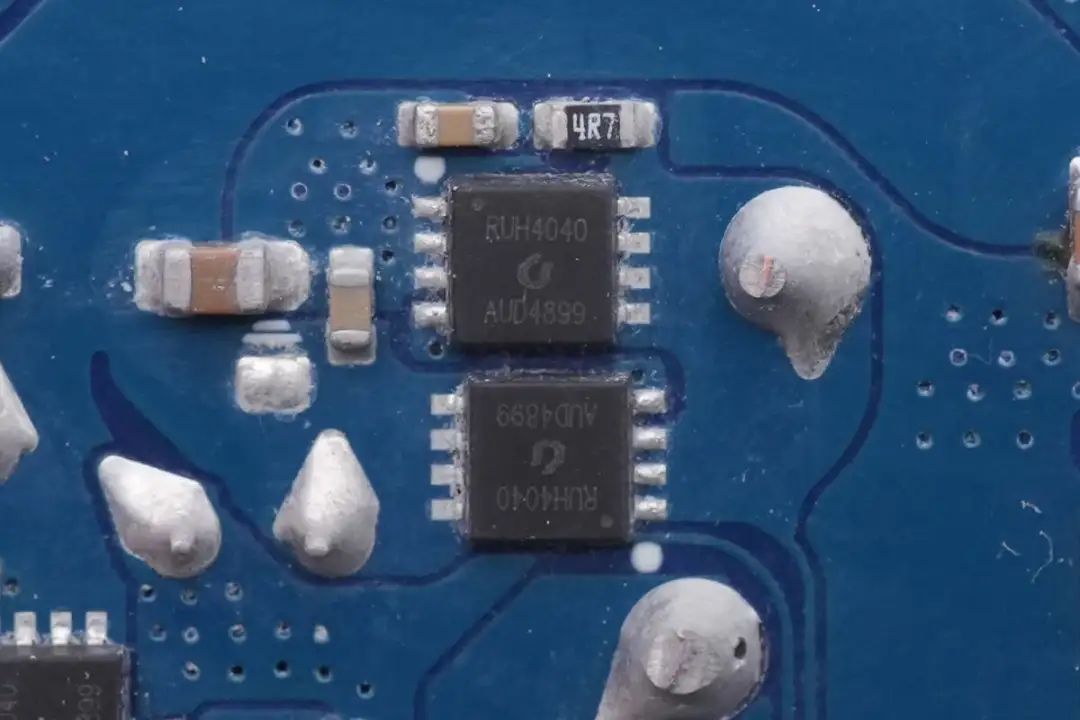

另外一路USB-C口同步降压也是使用锐骏半导体RUH4040。
USB-A口同步降压也是使用锐骏半导体RUH4040。

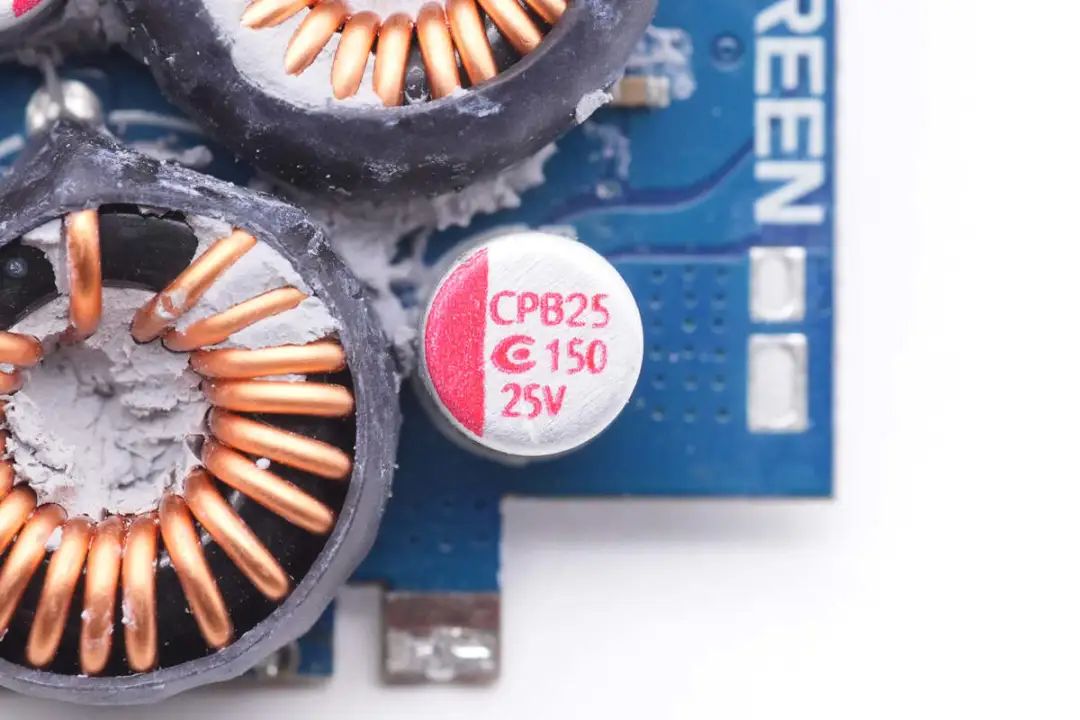

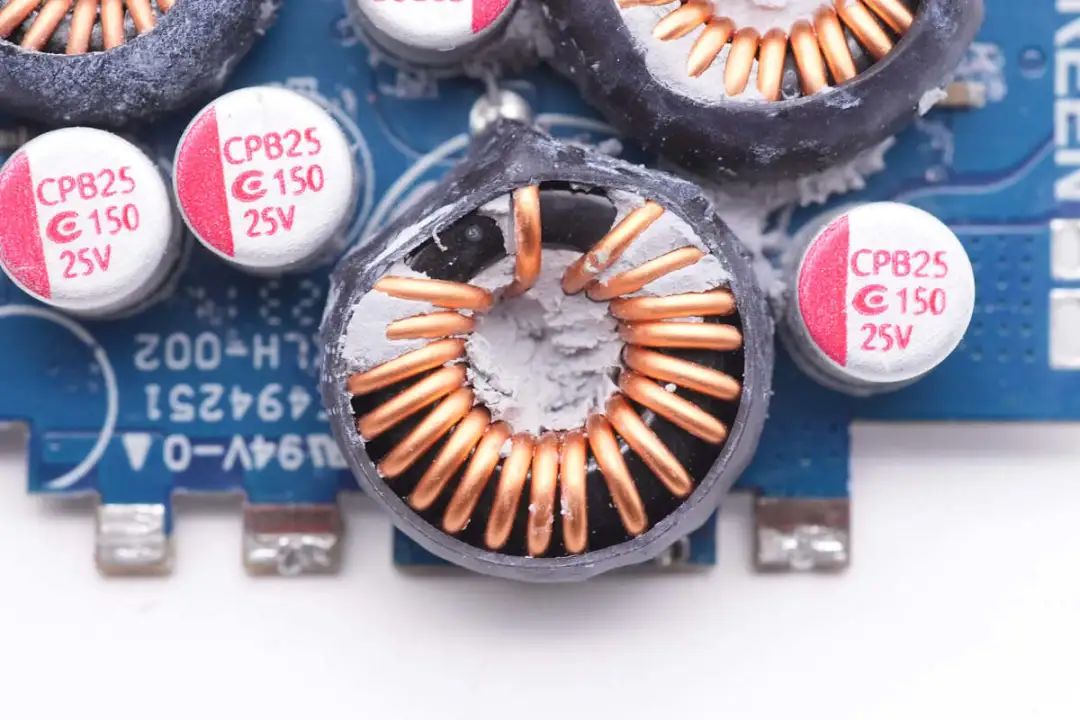

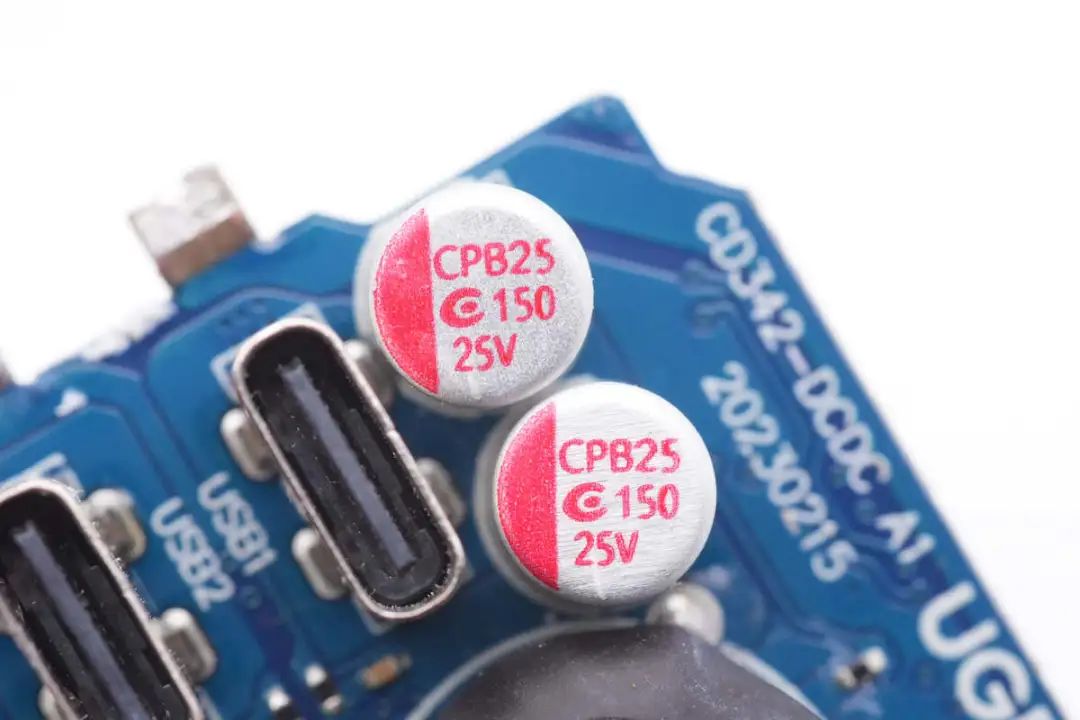

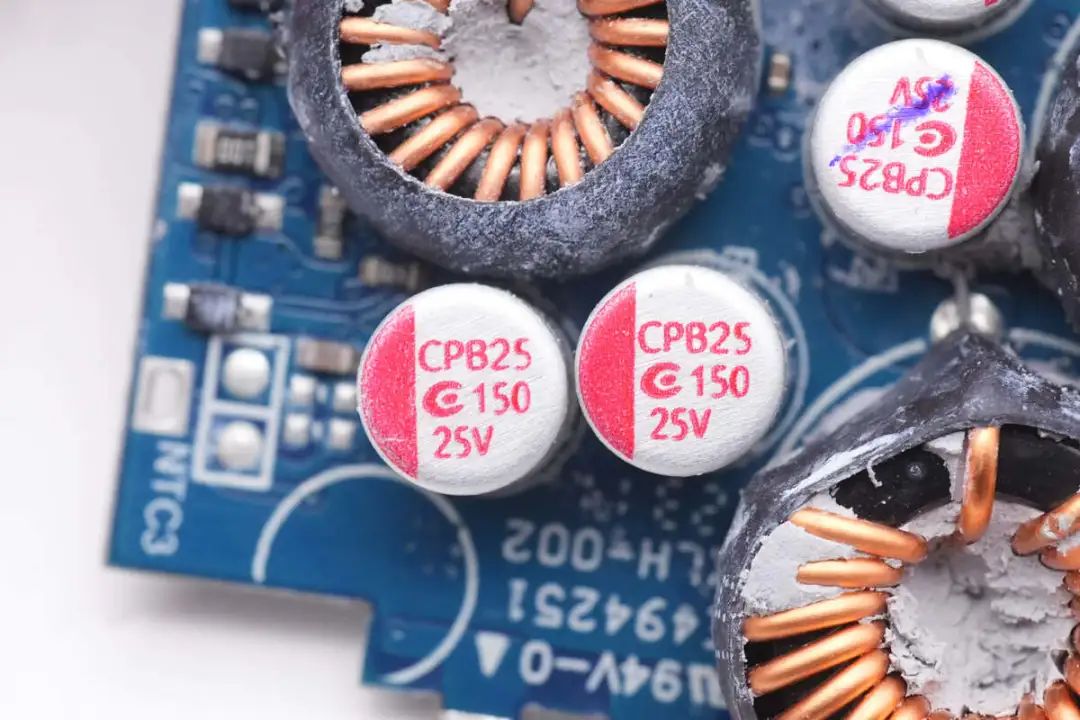

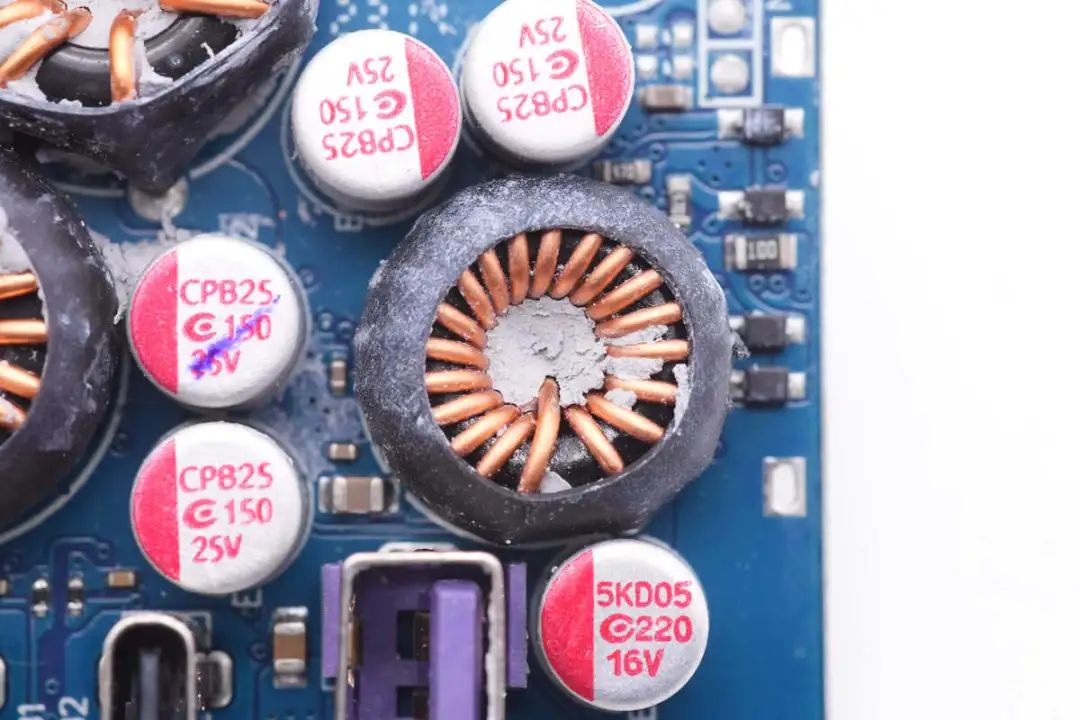

输入端滤波电容来自钰邦，固态电容，规格为150μF 25V。
另外一颗规格相同。

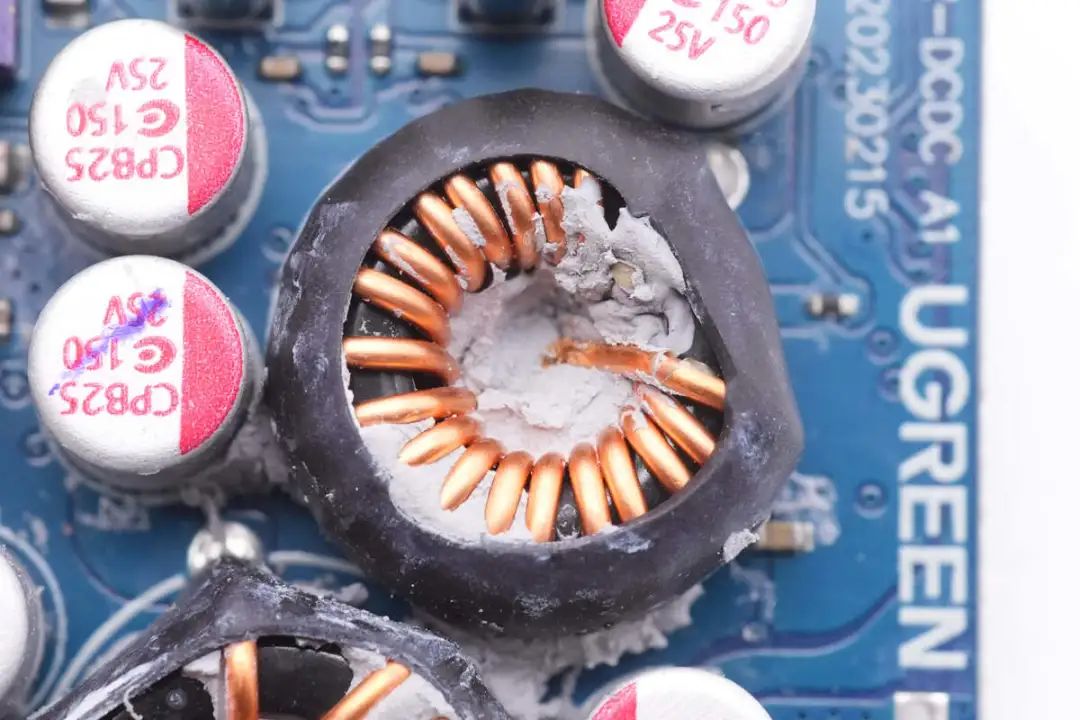

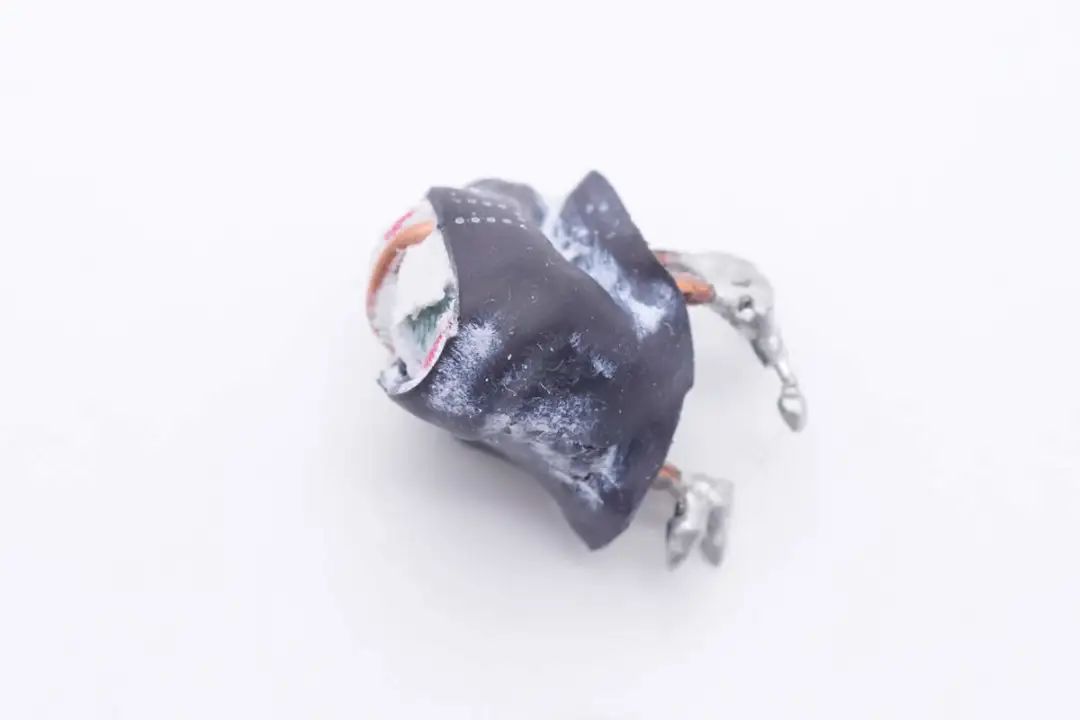

用于USB-C1接口的降压电感，外套热缩管绝缘。
USB-C2口的降压电感特写。
USB-A口的降压电感特写。

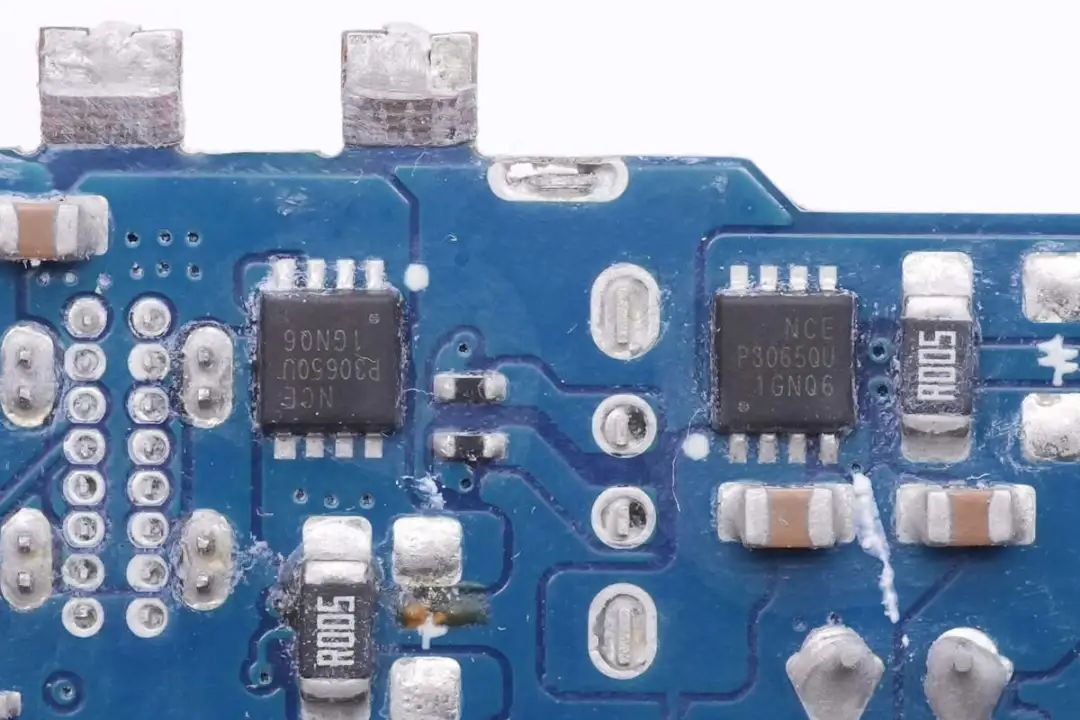

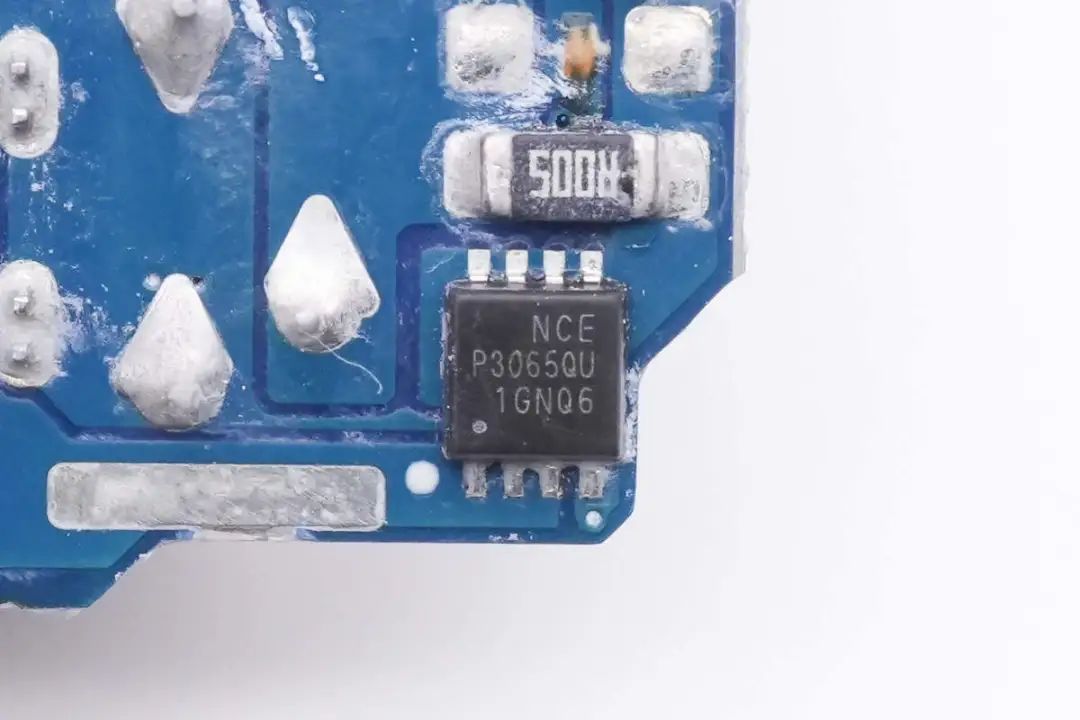

VBUS开关管采用新洁能NCEP3065QU，NMOS，耐压30V，导阻1.9mΩ，采用DFN3.3*3.3封装。
另外两颗VBUS开关管型号相同。

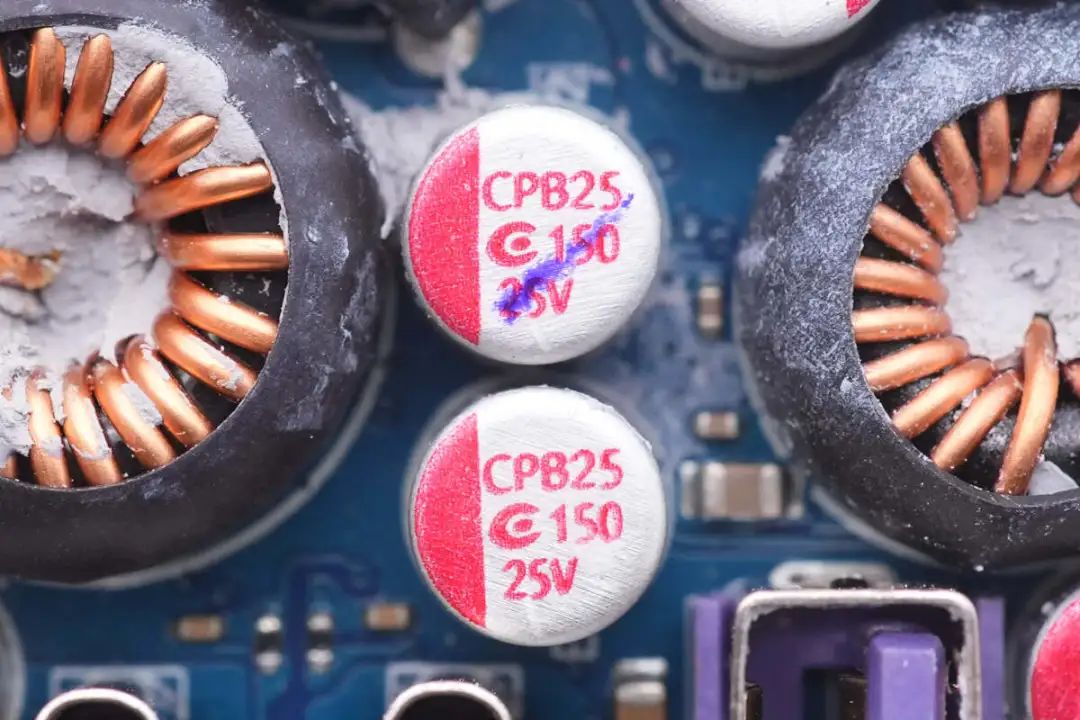

USB-C1口两颗滤波电筒来自钰邦，固态电容，规格为150μF 25V。
USB-C2口两颗滤波电容规格相同。

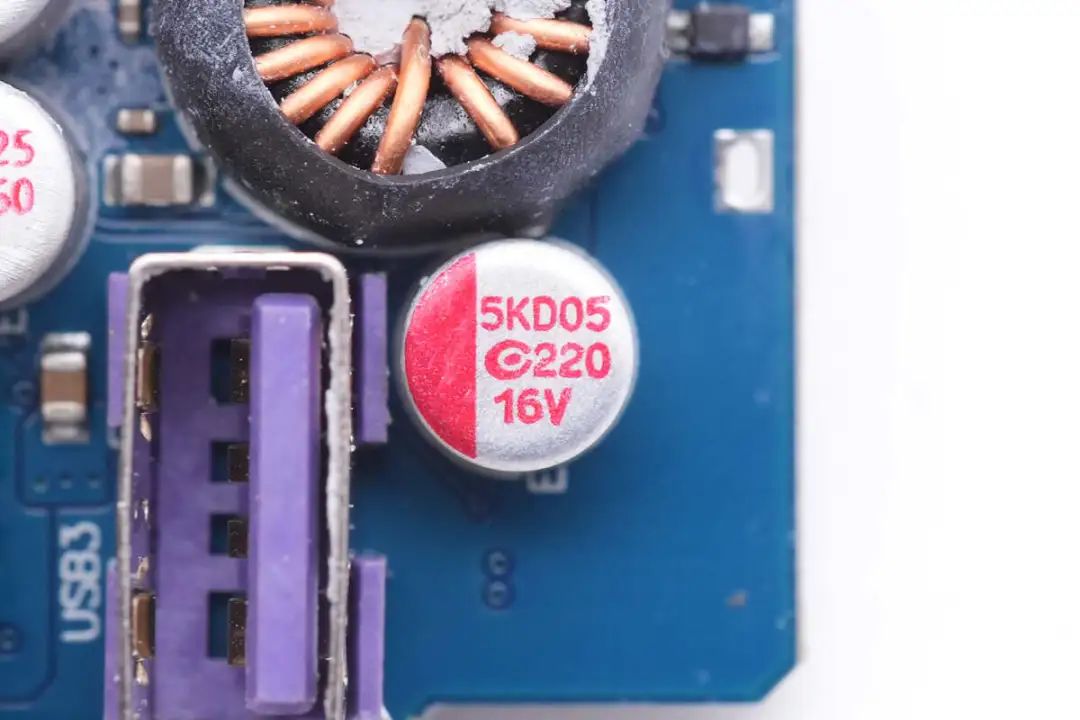

USB-A口滤波电容规格为220μF 16V。

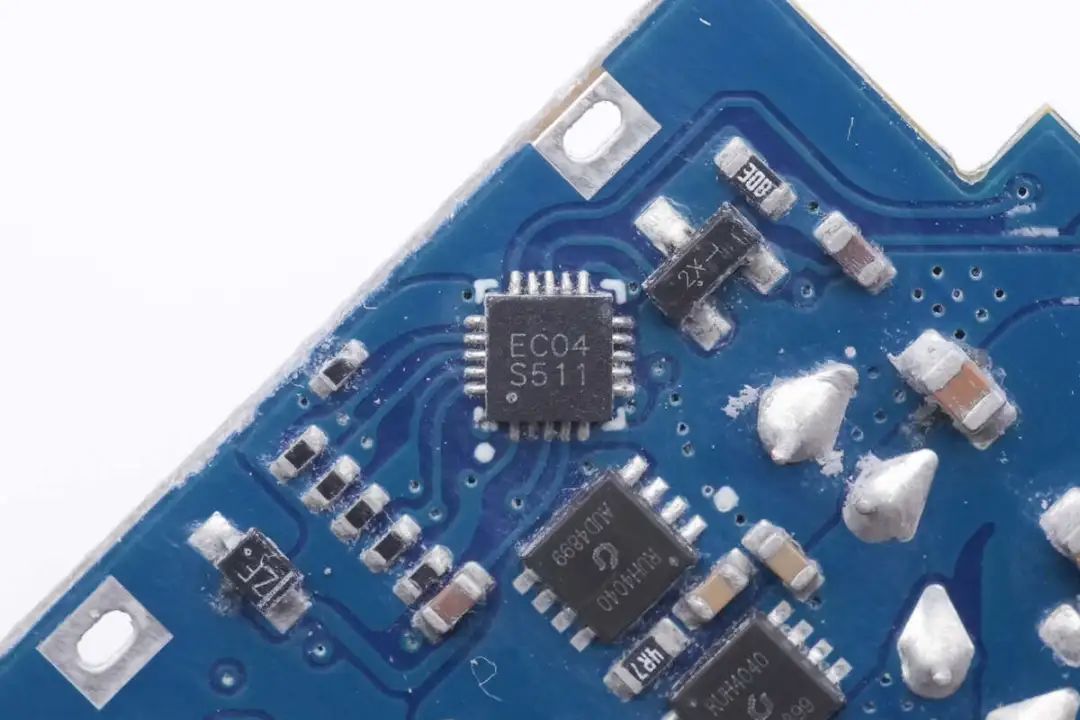

一颗丝印EC04的MCU用于功率自动分配。

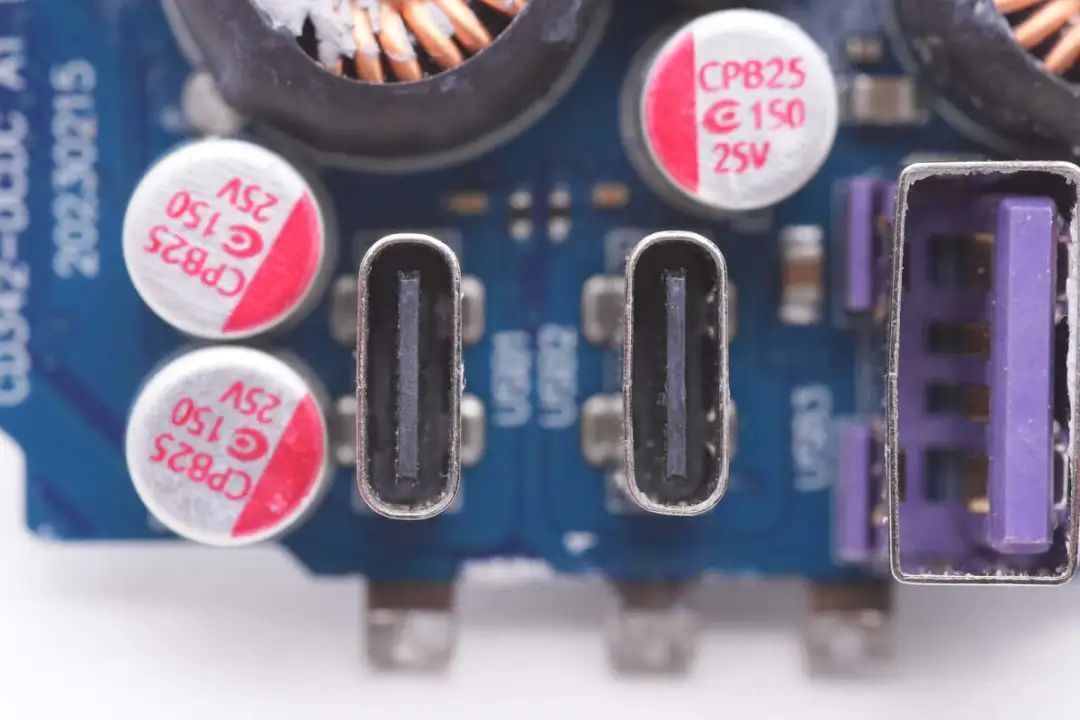

两个USB-C接口采用过孔焊接固定。

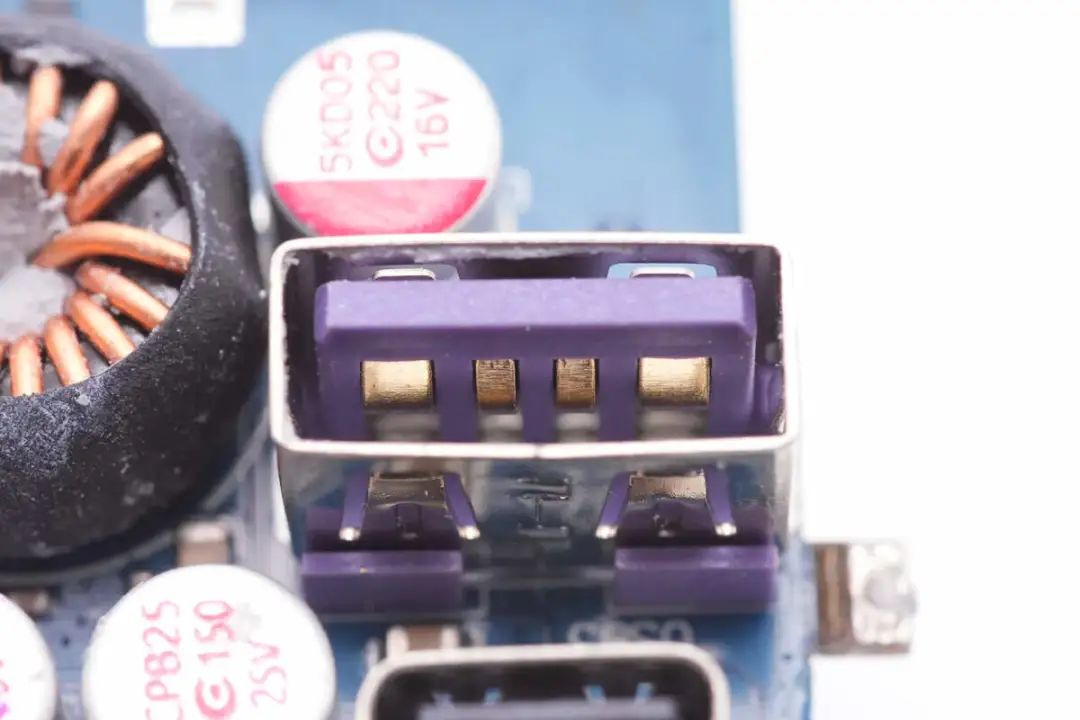

USB-A口采用紫色胶芯，正负极触点加宽，支持大电流快充。

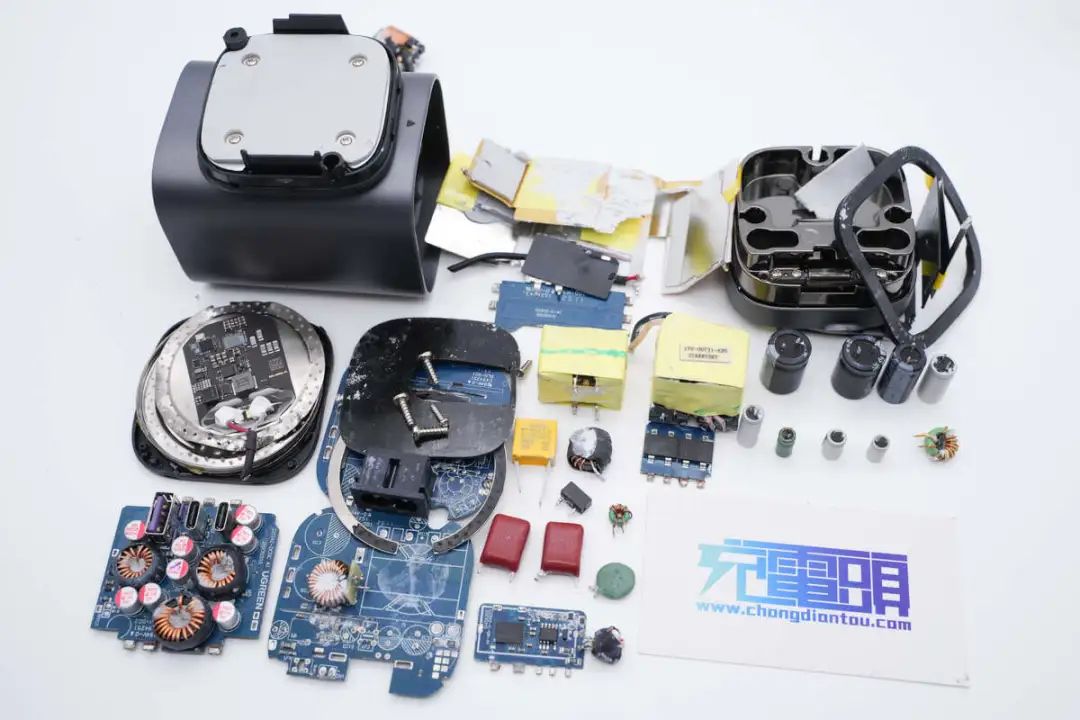

全部拆解一览，来张全家福。
充电头网拆解总结
绿联推出的这款100W桌面充电站采用八字线供电，可以根据使用场合更换不同长度的电源线。充电站具备2C1A三个接口，全部支持快充，可以满足手机和笔记本电脑充电使用。充电站顶部采用苹果原装磁吸无线充电模块，为手机进行无线充电也很方便。
充电头网通过拆解了解到，绿联这款桌面充电站采用模块化设计，快充模块使用多块PCB焊接组成，并焊接散热片用于散热。PFC控制器采用昂宝OB6560，开关电源采用NCP1342控制器，分别搭配使用两颗纳微NV6136C氮化镓功率芯片。
三口输出分别采用三路同步降压电路降压方案，采用智融SW3516P进行二次降压和协议识别控制，并采用一颗硅动力SP1233同步降压芯片为苹果无线充电模块供电。内部高压滤波电容来自丰宾，输出滤波电容来自钰邦。PCBA模块打胶填充固定，并在外侧粘贴导热垫加强散热，内部做工及用料扎实可靠。
