缓解笔电续航焦虑，移速26800mAh快充65W移动电源拆解

MOVESPEED移速最新的势头很猛烈，频繁推出新品。从最开始的20W快充头，到后面适用于iPhone 12的磁吸无线充电宝，40000mAh和57000mAh的充电怪兽充电宝，到现在这两款能为笔电65W快充的充电宝。

移速65W充电宝设计上也有13500mAh和26800mAh容量两种款式，充电头网已经做了详细评测。产品整体的造型较为方正，偏商务风，金属质感出众，主打笔记本使用人士，符合产品定位。外型较市面同类型产品相比更小巧，携带充电无压力。

下面我们就先对26800mAh容量这款大功率移动电源进行详细拆解，看看做得如何。

一、移速65W笔记本快充移动电源外观

这款移动电源有两个版本，容量分别为13500mAh和26800mAh。产品包装盒蓝色配色，正面印有MOVE SPEED移速品牌、移动电源名称、外观和卖点标识。

包装盒背面印有产品参数、认证等信息

26800mAh容量移动电源参数：

型号：YSPBM25-65B

电池类型：高密度锂电池

电芯额定容量：4500mAh*6

电池组容量：96Wh

能量转化率：≥65%

典型容量：16400mAh（5V1A）

典型容量：16000mAh（5V3A）

USB-C输入：5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-C输出：5V2.4A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB1输出：5V3A、9V2A、12V1.5A

USB2输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

移动电源均通过了FCC、CE认证。

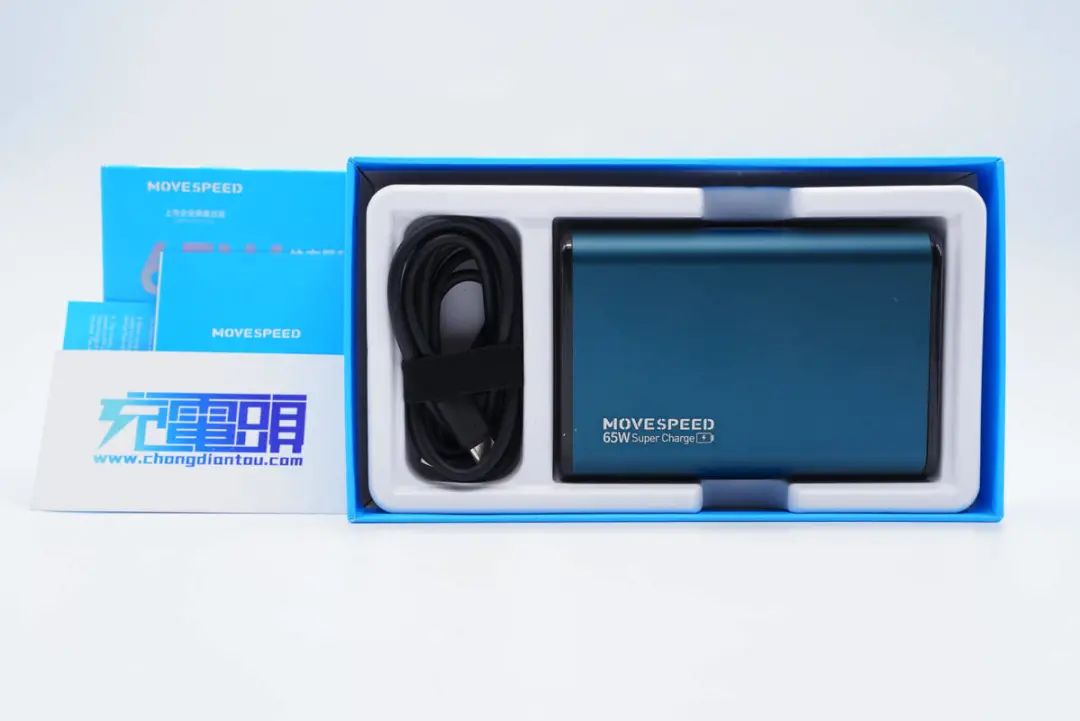

包装内涵移动电源、数据线和使用说明书等。

移动电源采用铝合金材质金属外壳，表面喷刷蓝色涂料手感光滑，机身两侧过渡圆润。两款移动电源整体设计基本相同，只有厚度和长短有差别。

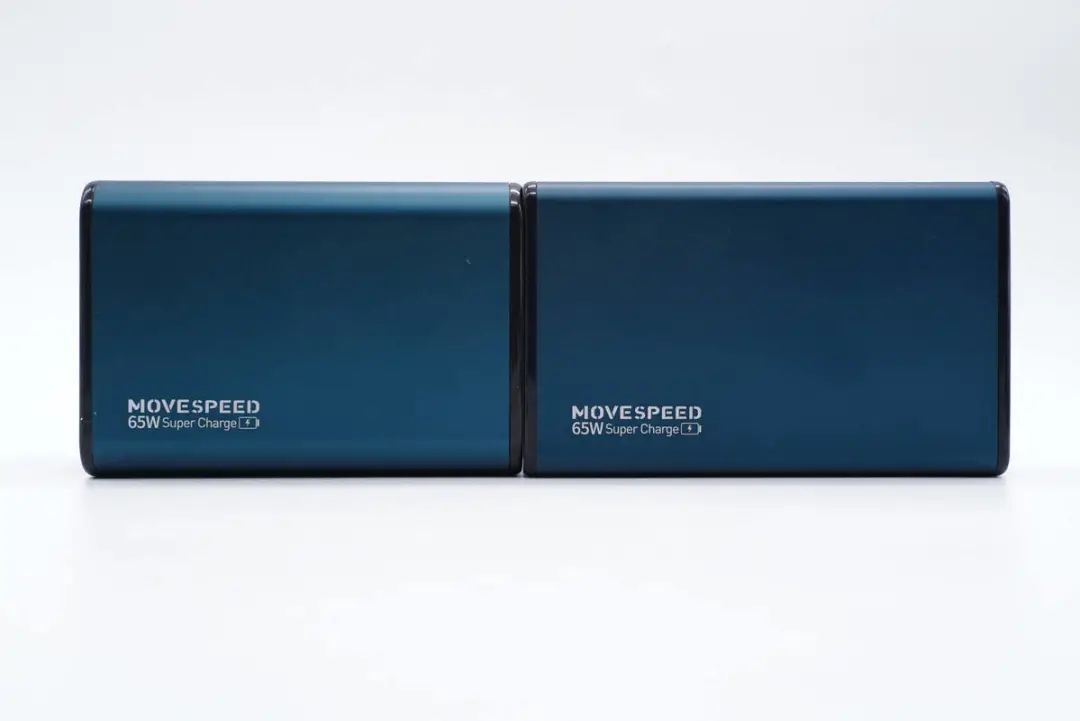

机身正面左下角印有MOVE SPEED品牌和65W Super Charger。

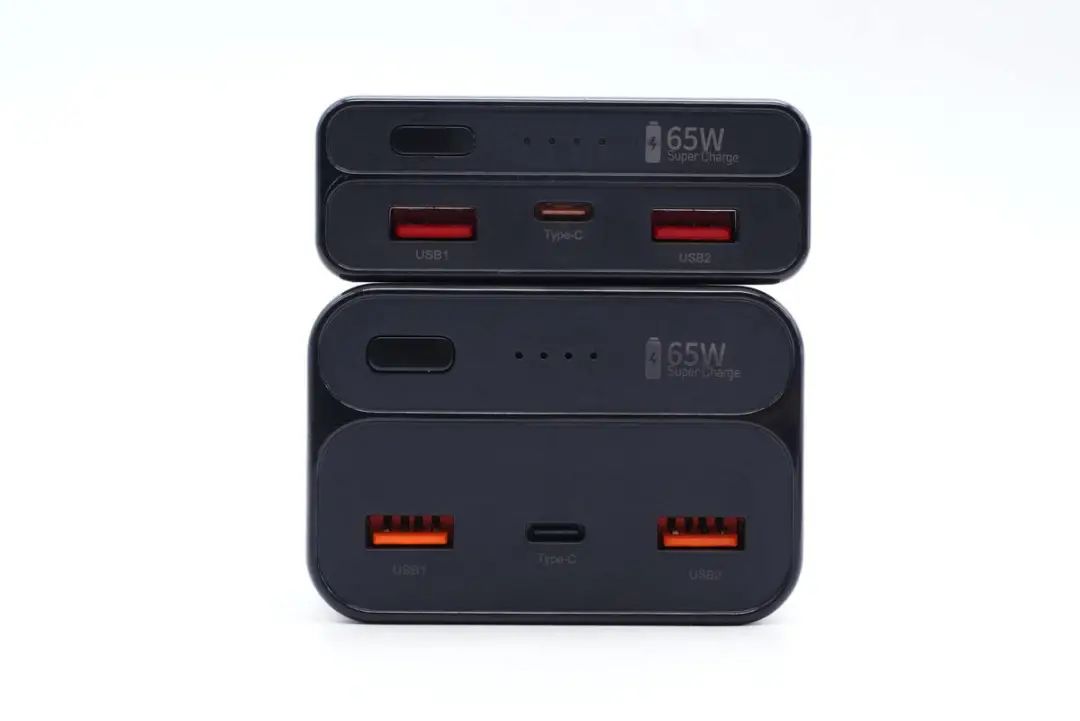

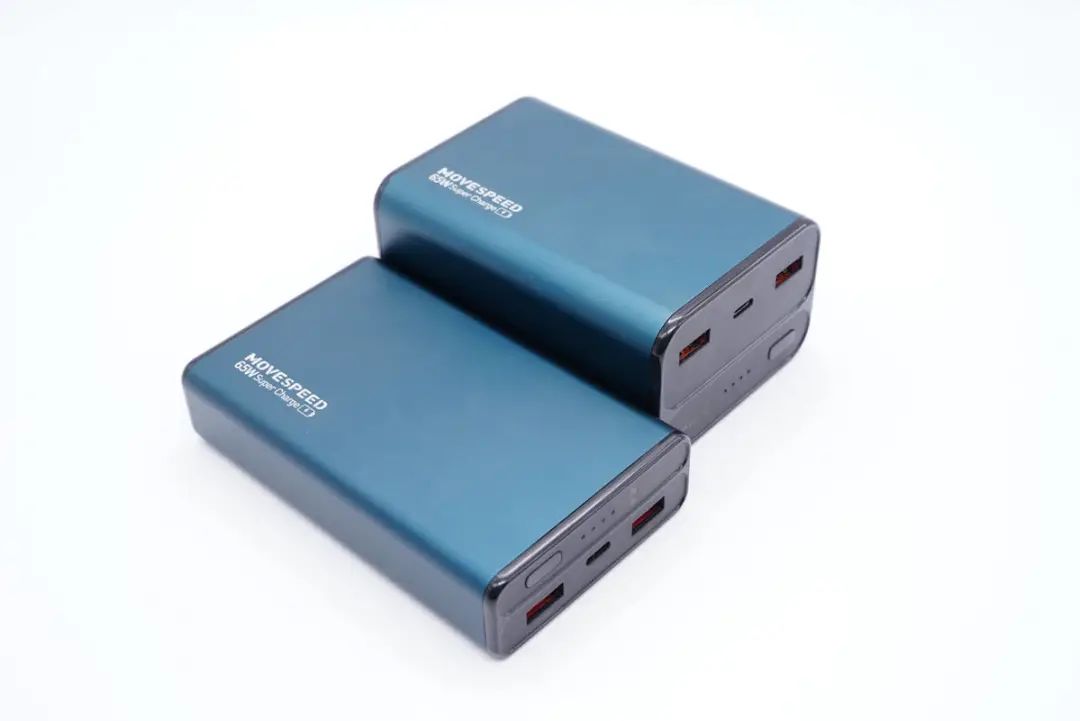

两款移动电源顶面均配有2A1C接口、电源键和LED电量指示灯。

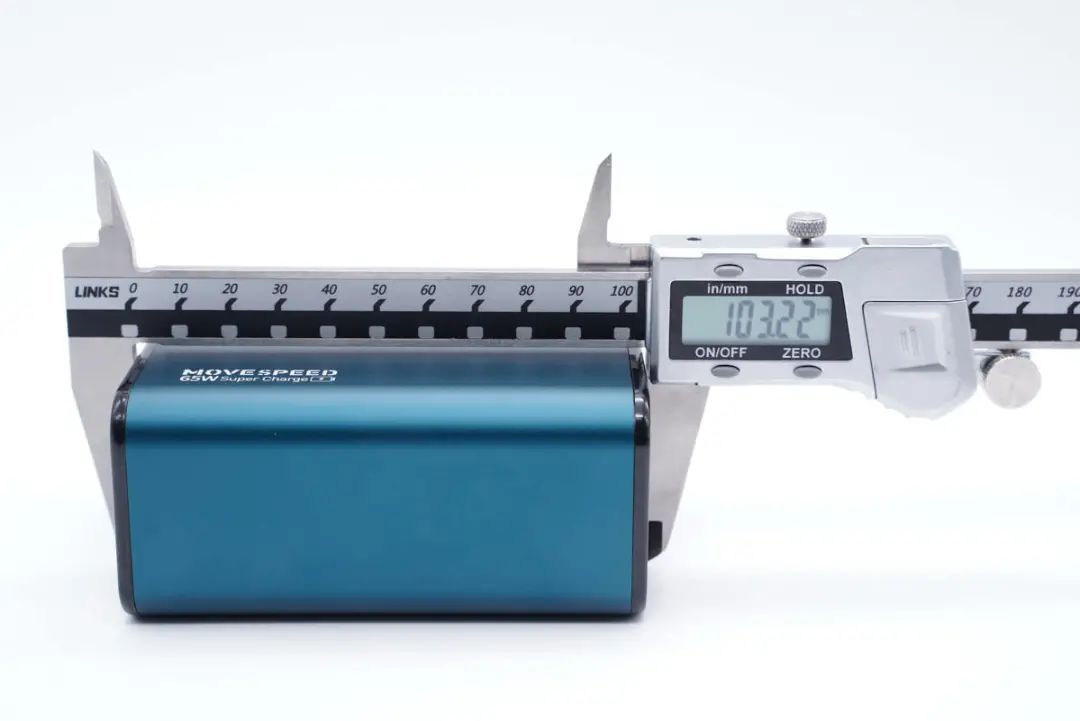

测得另一款移动电源机身长度为103.22mm。

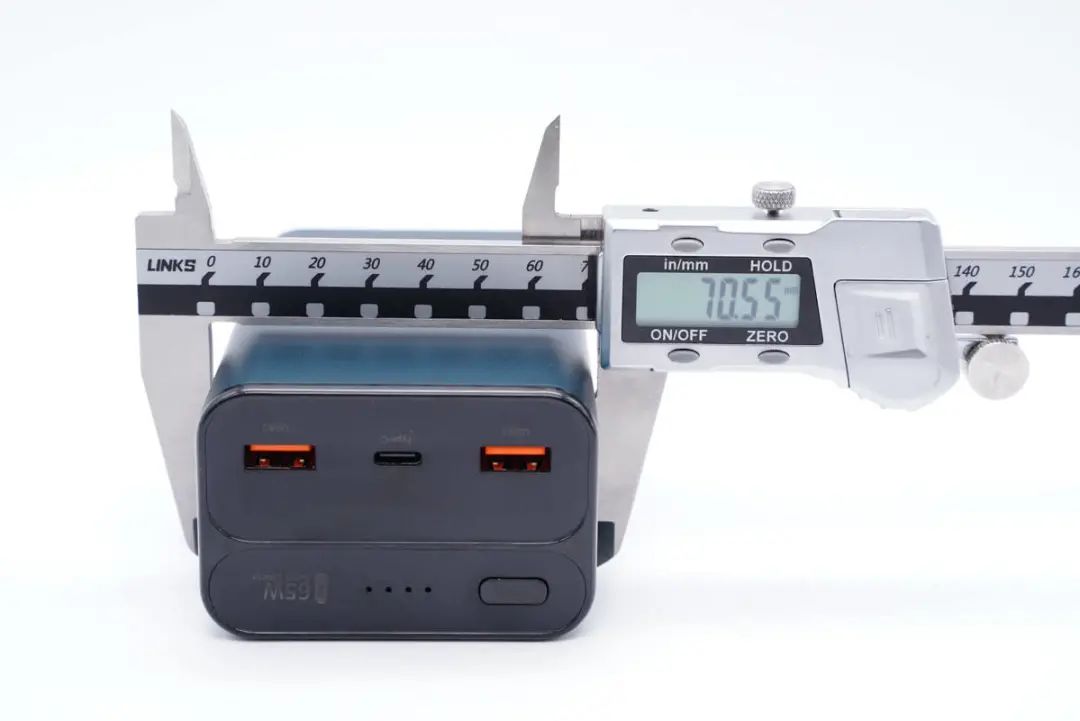

宽度为70.55mm。

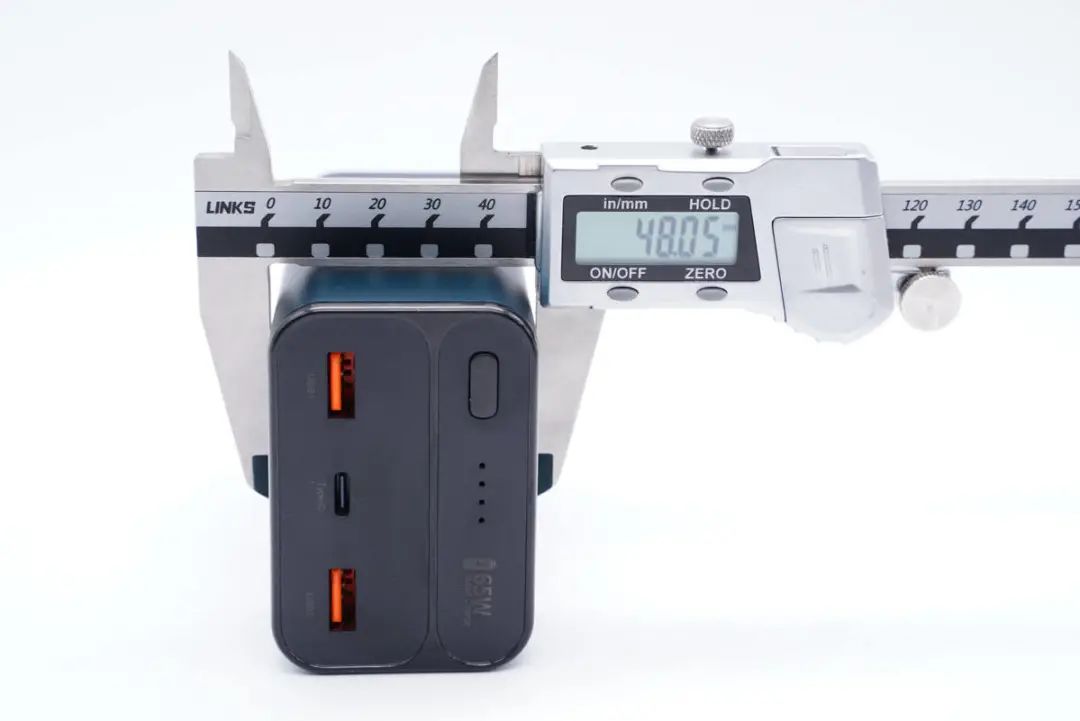

厚度为48.05mm。

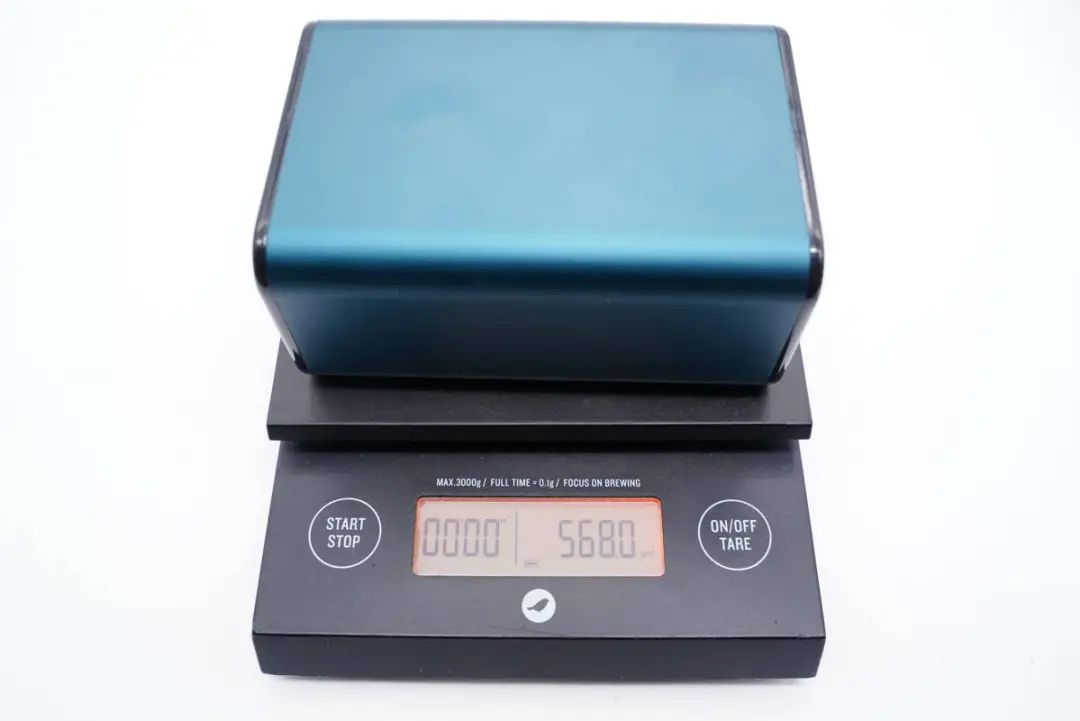

重量约为568g。

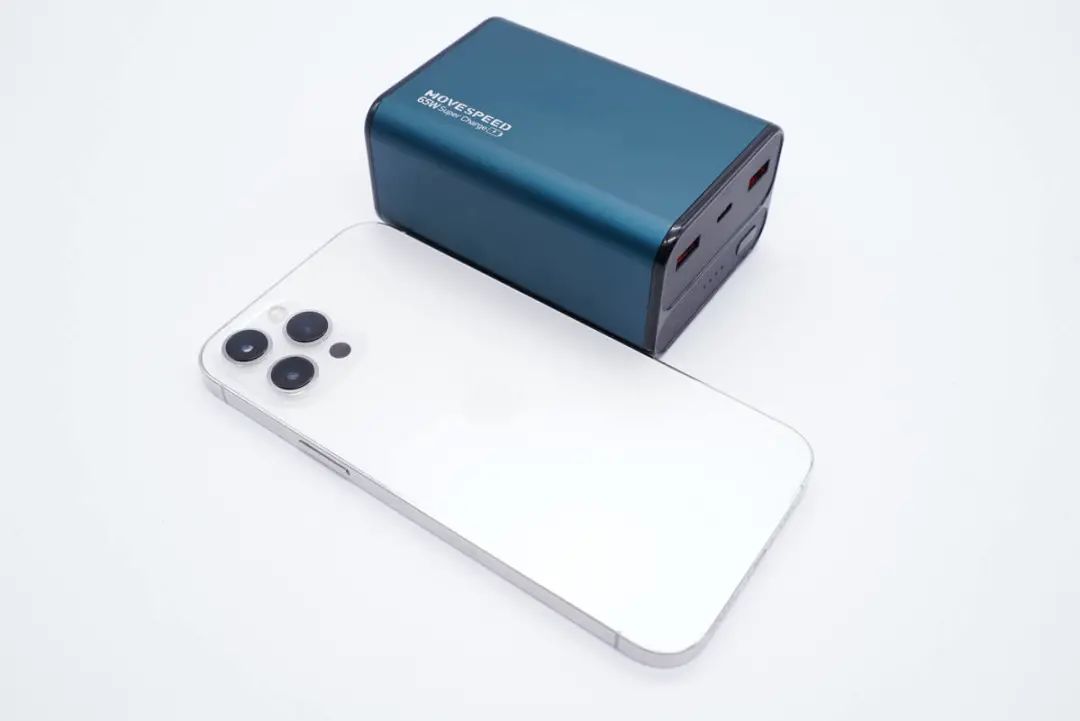

和iPhone 12 Pro Max直观对比，机身非常的短。

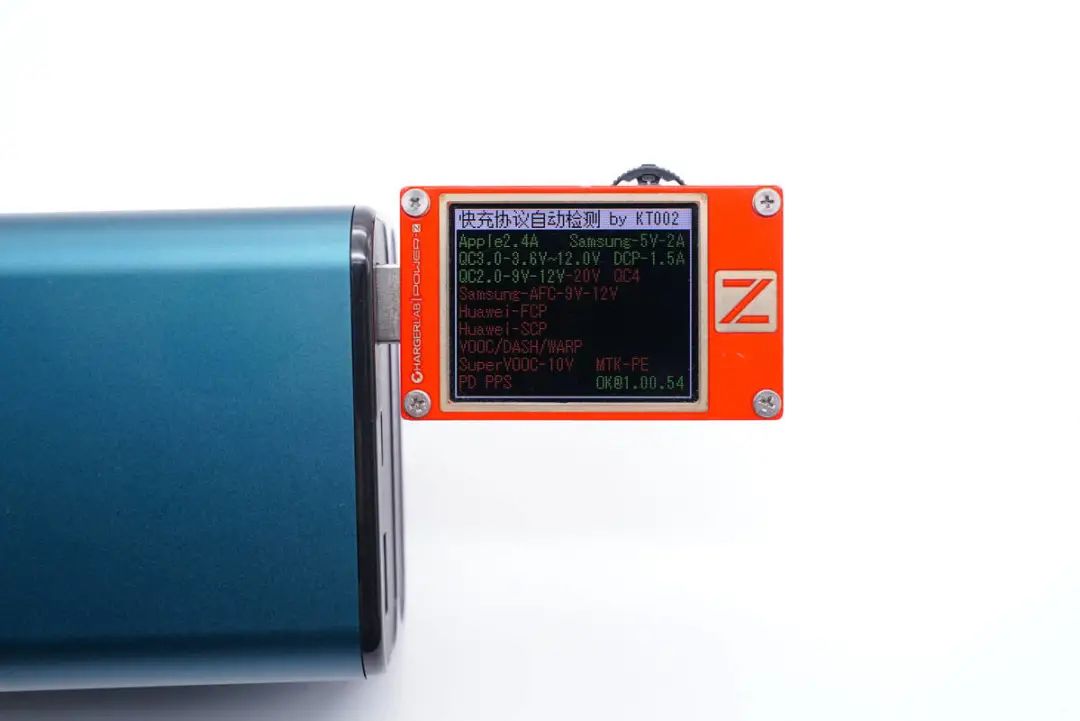

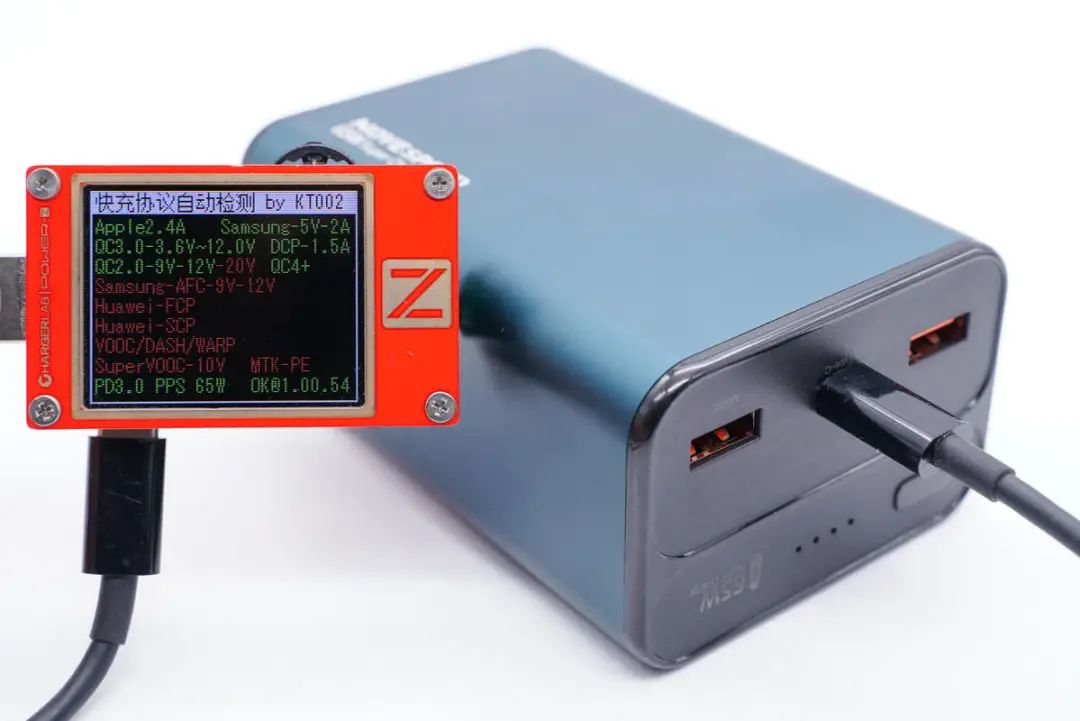

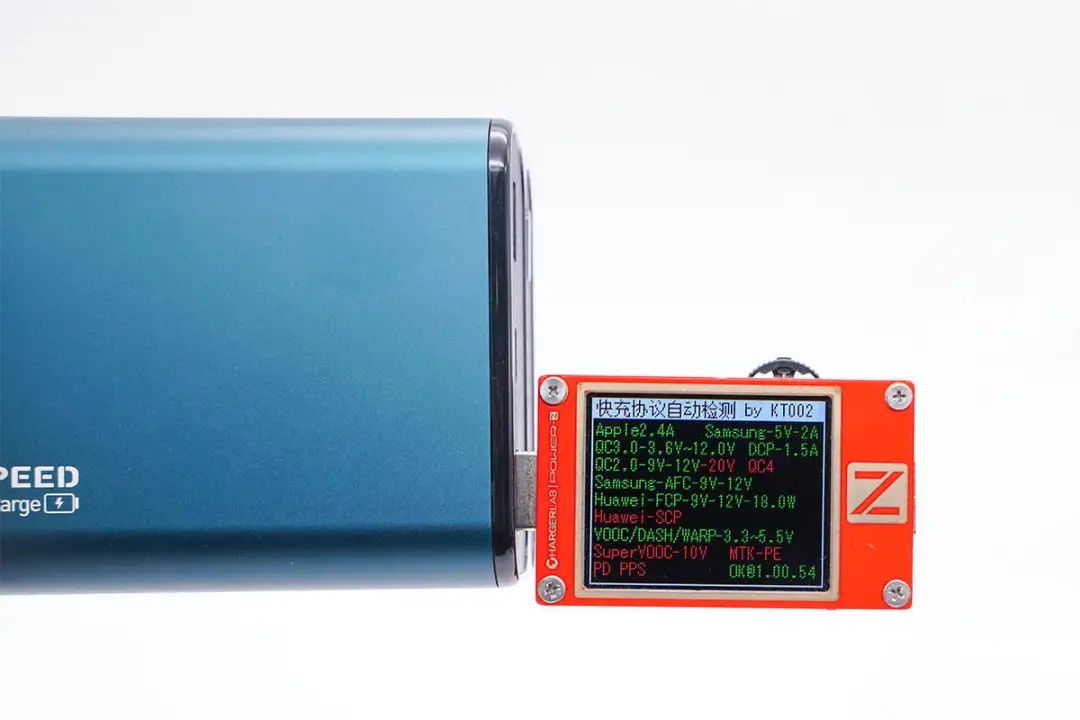

使用ChargerLAB POWER-Z KT002测得USB-A1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0快充协议。

另外测得USB-A2口支持QC2.0/3.0、AFC、FCP、VOOC/DASH/WARP快充协议。

最后测得USB-C口支持QC2.0/3.0、PD3.0、PPS快充协议。

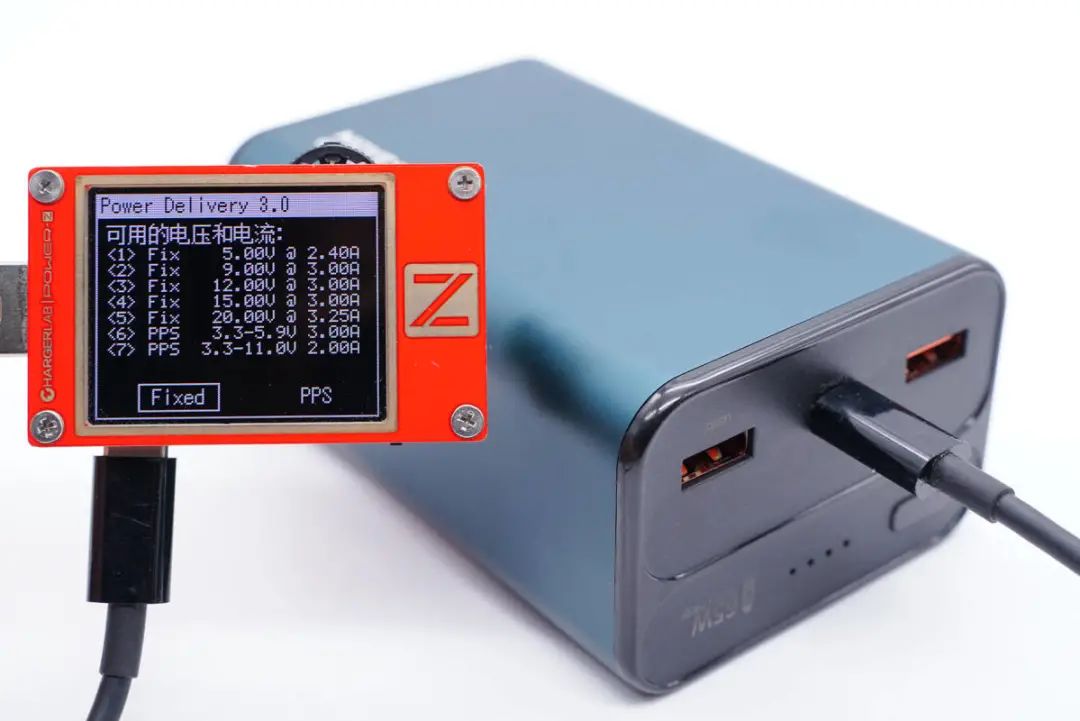

此外还具备5V2.4A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。

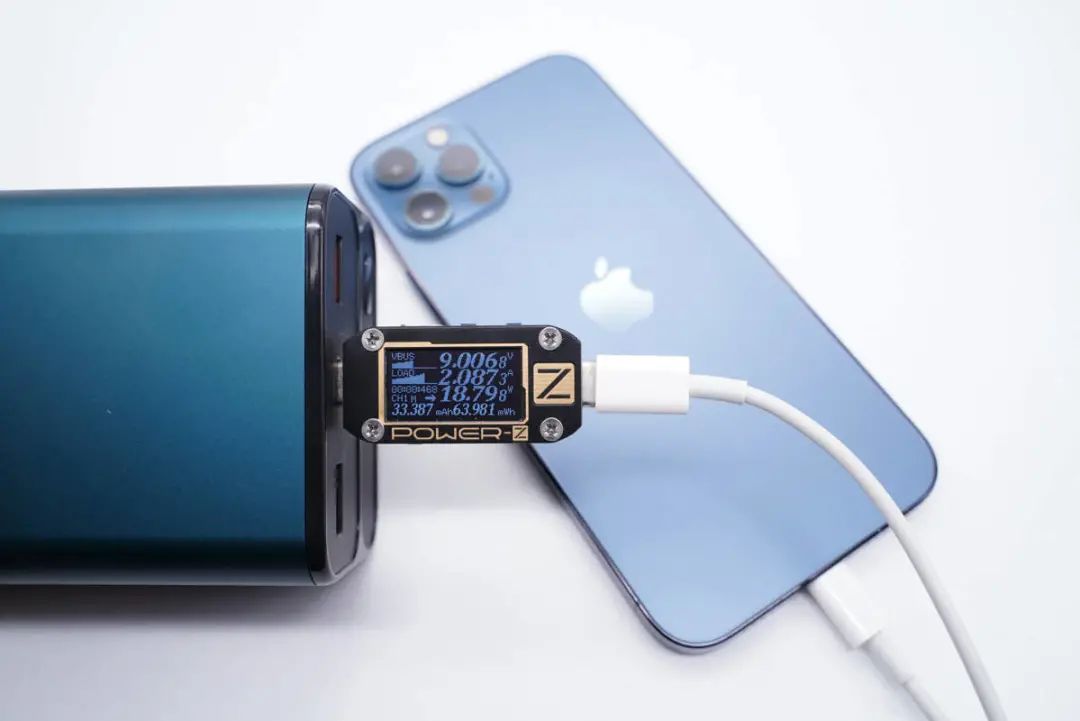

使用移动电源给iPhone 12 Pro手机充电，测得功率为9V 2A 18.8W。

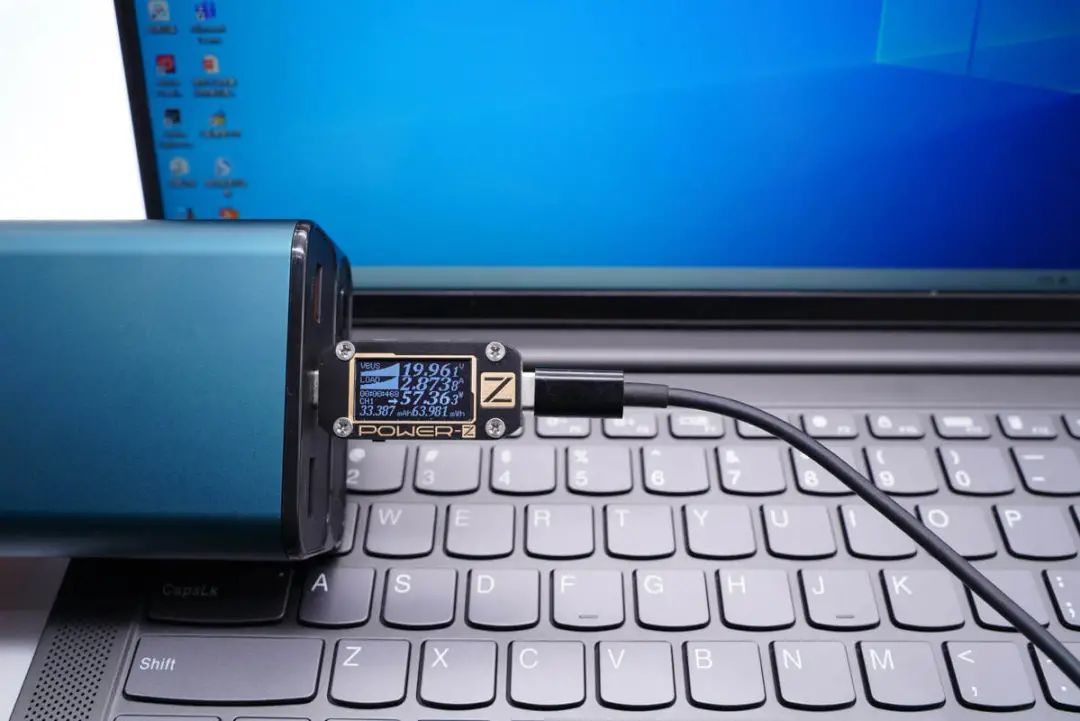

以MacBook为例，使用移动电源给其充电功率为19.96V 2.87A 57.36W，可以满足绝大部分办公笔记本电脑的用电需求，主打笔记本充电。

二、移速26800mAh笔记本快充移动电源拆解

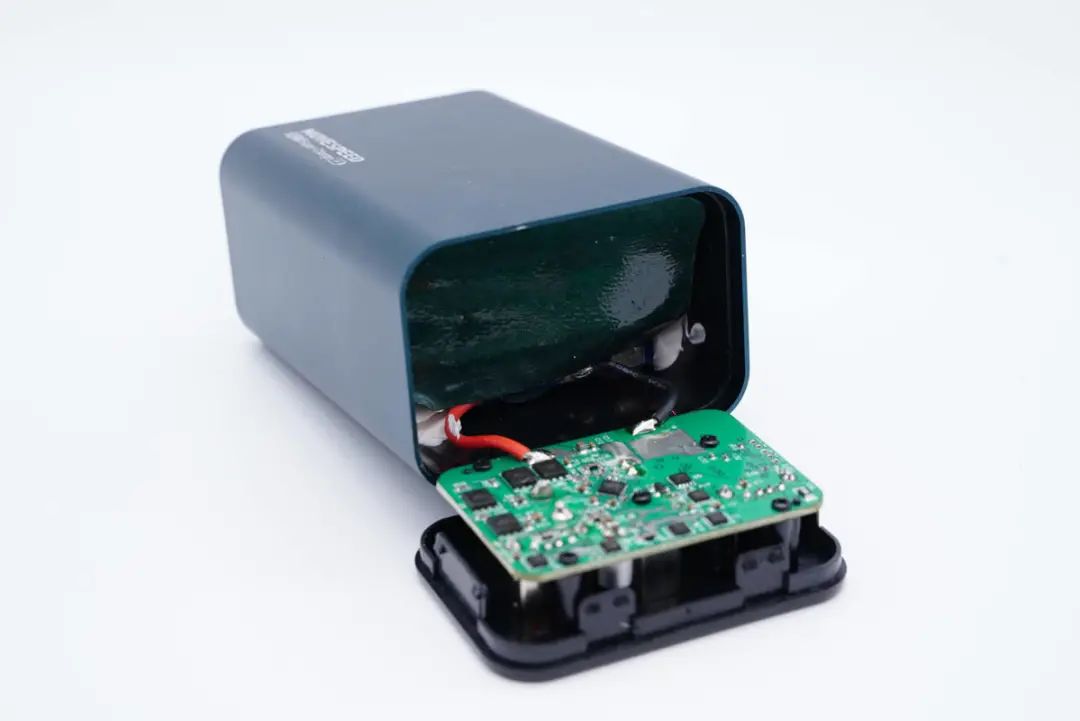

将移动电源顶部外壳拆下。

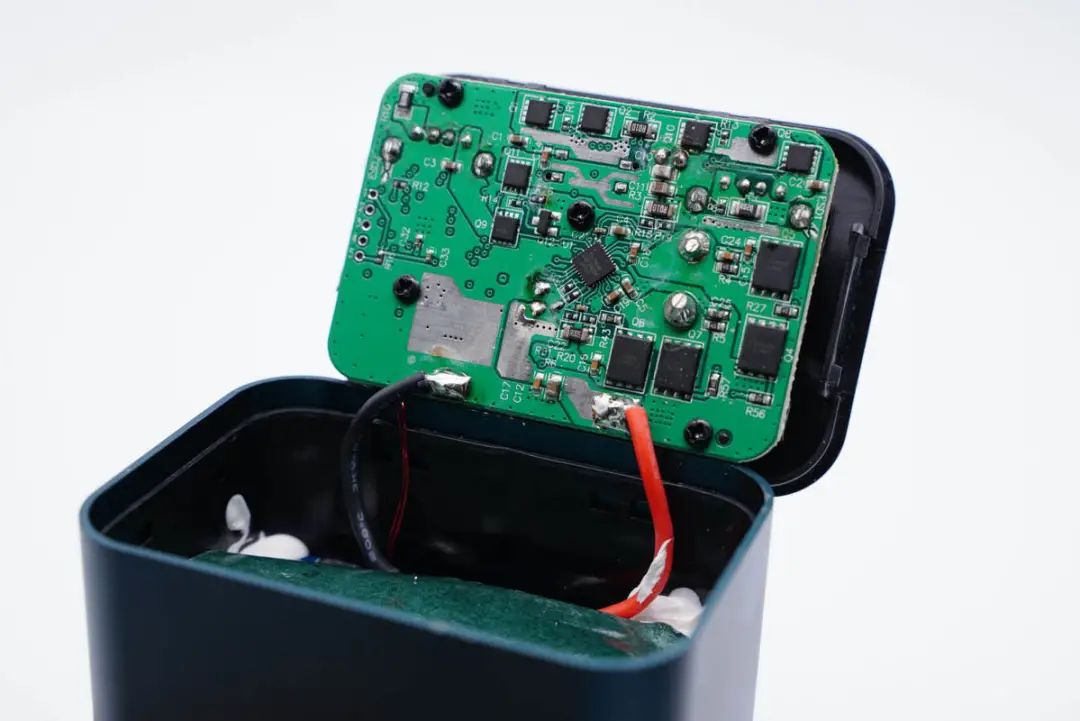

移动电源PCB板使用螺丝和顶部塑料壳固定在一起，PCB板和电池组通过红黑导线连接，两者间有绝缘纸隔离。

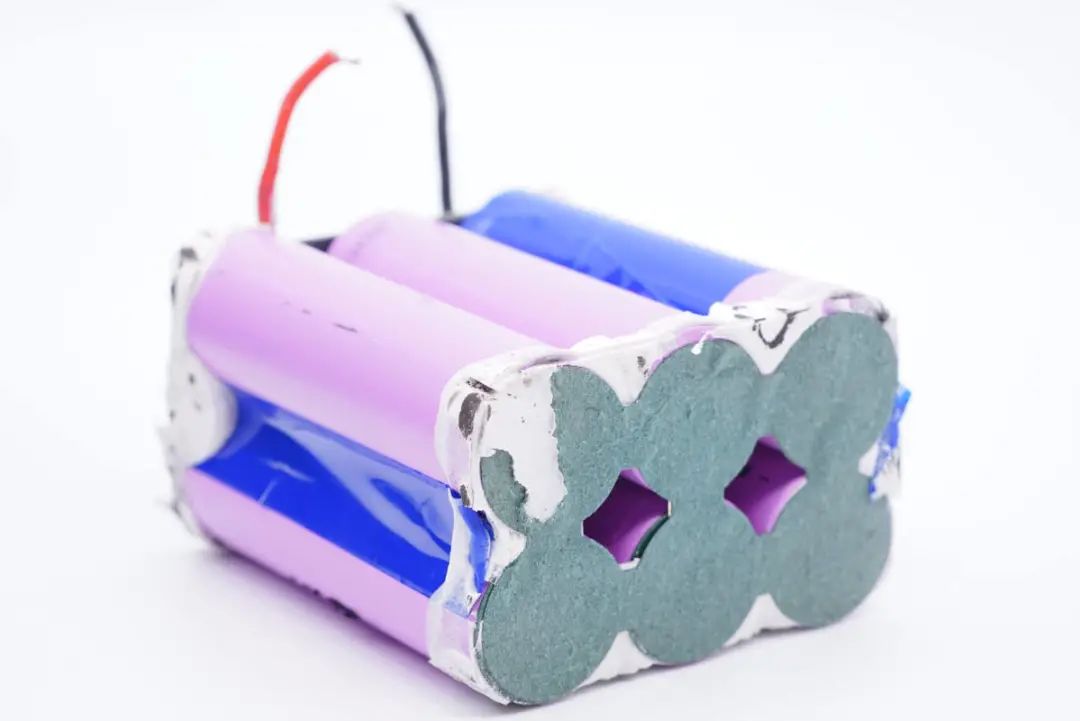

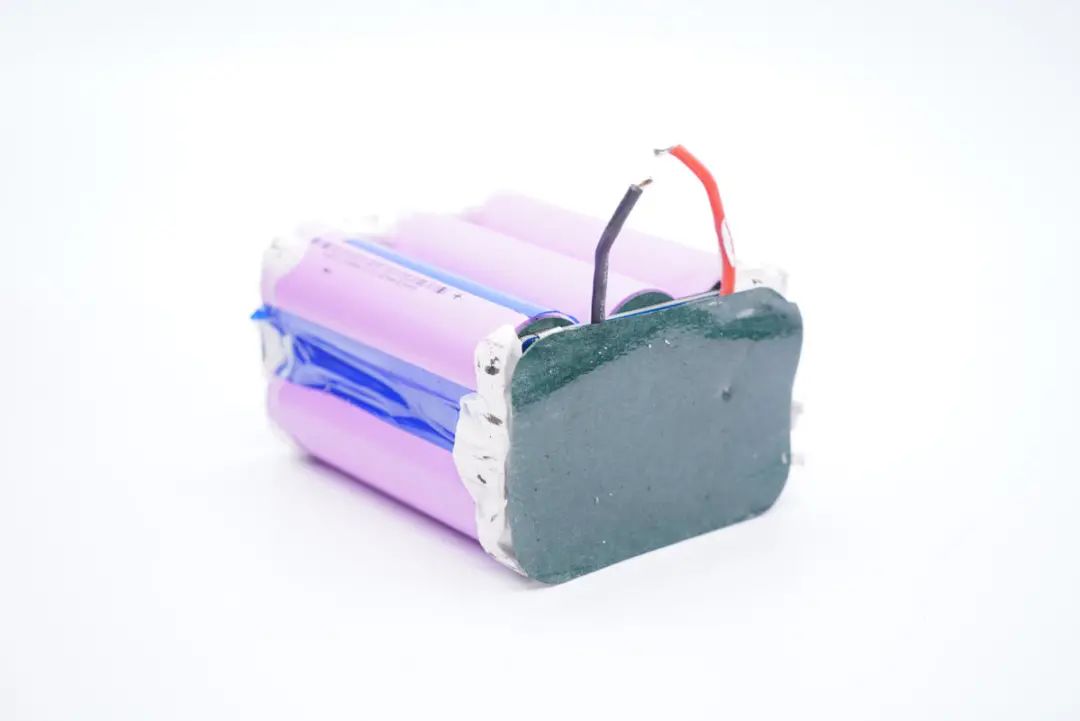

将电池组取出，电池两端均打胶加固，底部贴有绝缘纸。

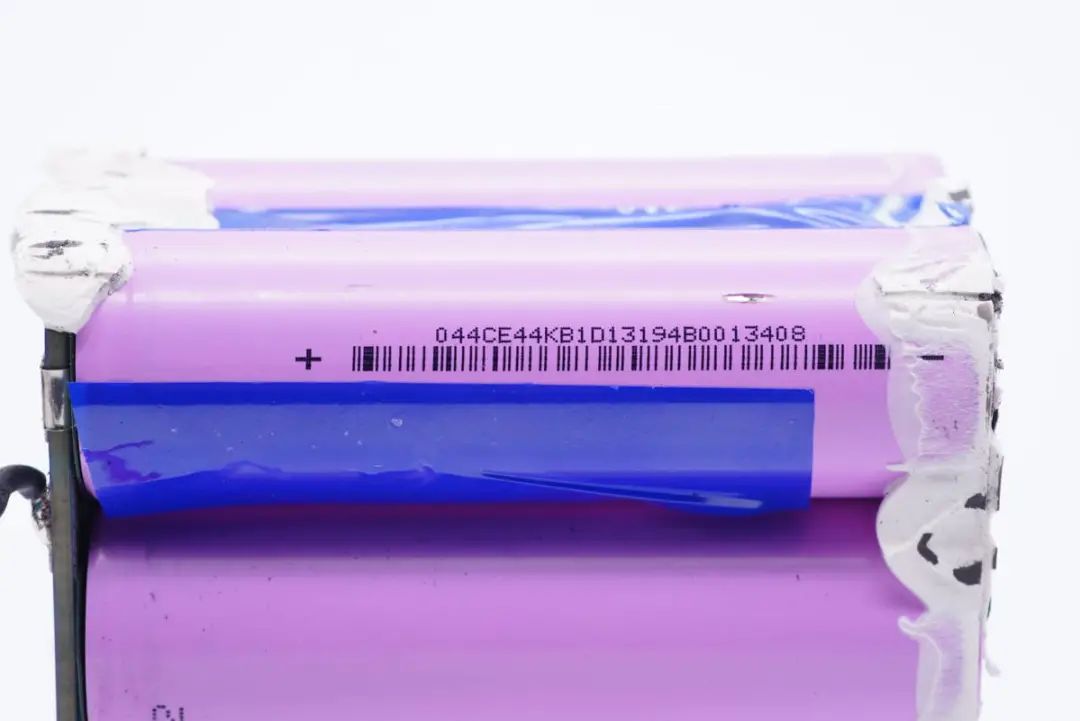

电池丝印特写。

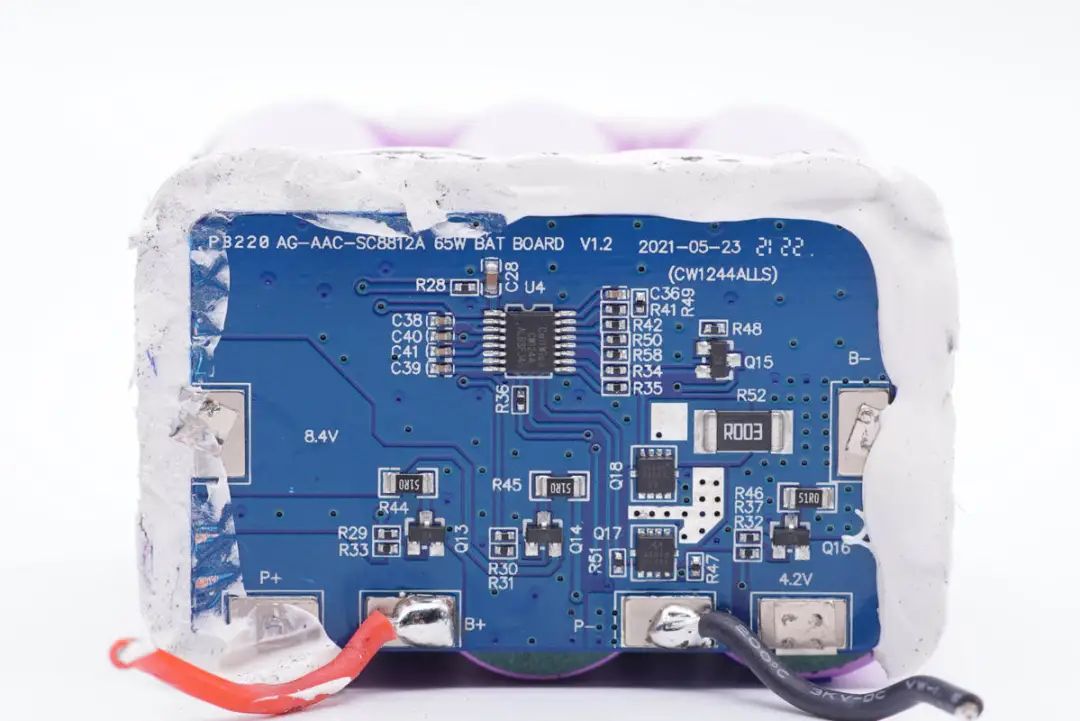

电池组头部也设有PCB板，板子贴有绝缘纸。

小板上设有锂电保护电路，电池组为3串2并连接，且具有均衡电路。

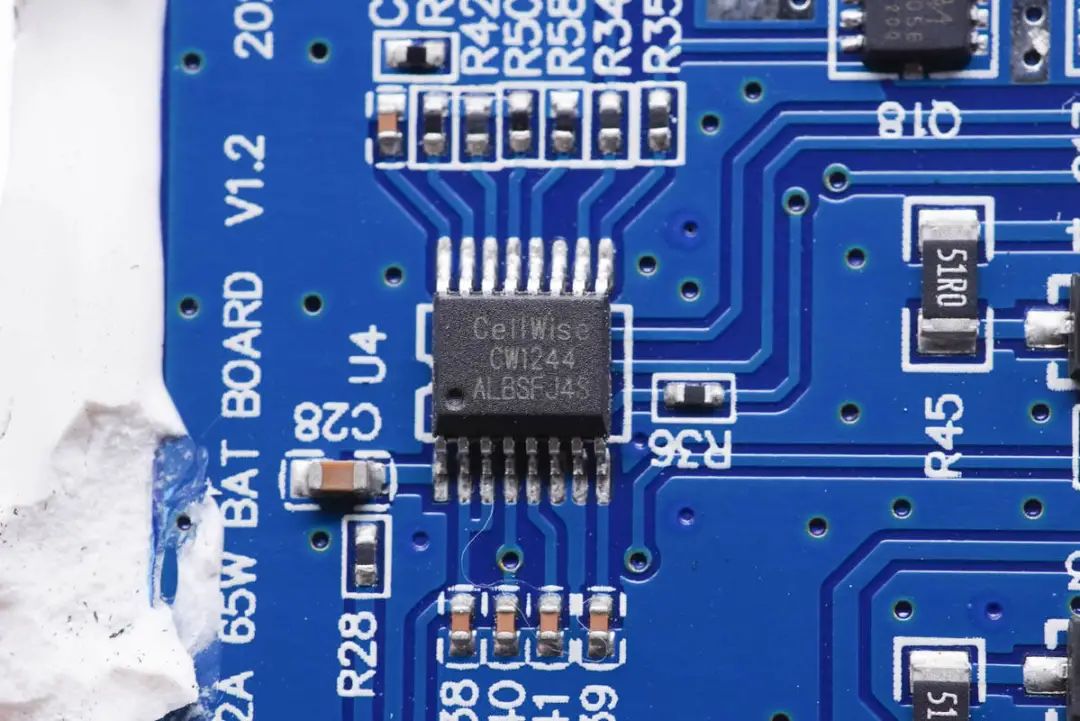

赛微CW1244是一款3，4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。

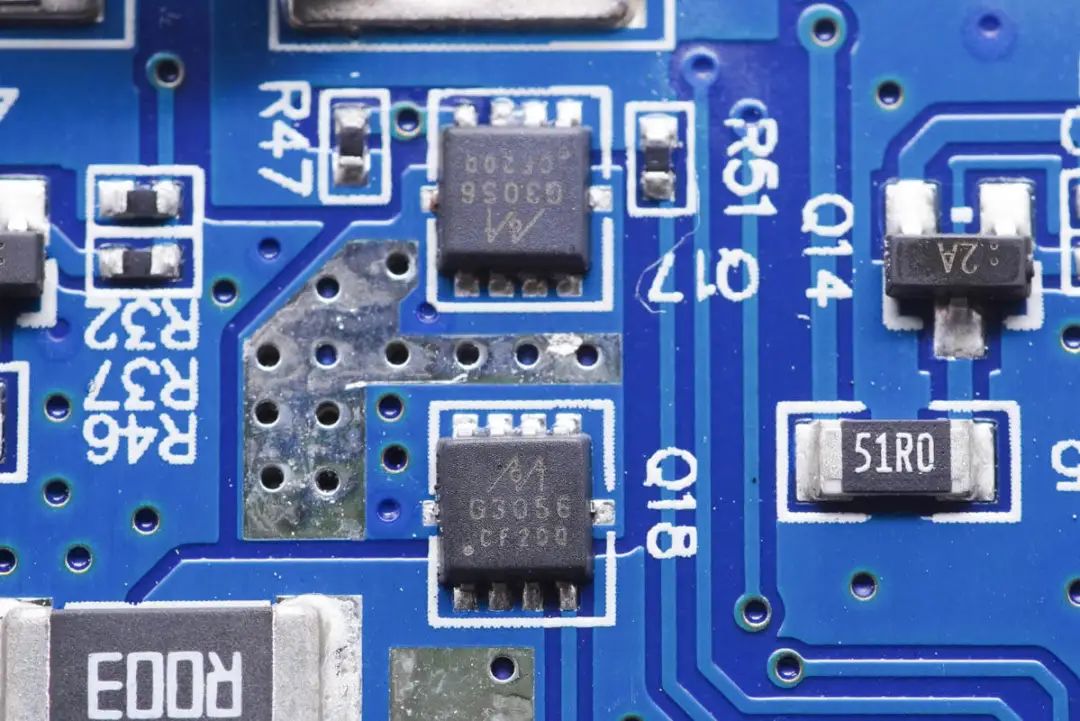

两颗锂电保护管，丝印G305E。

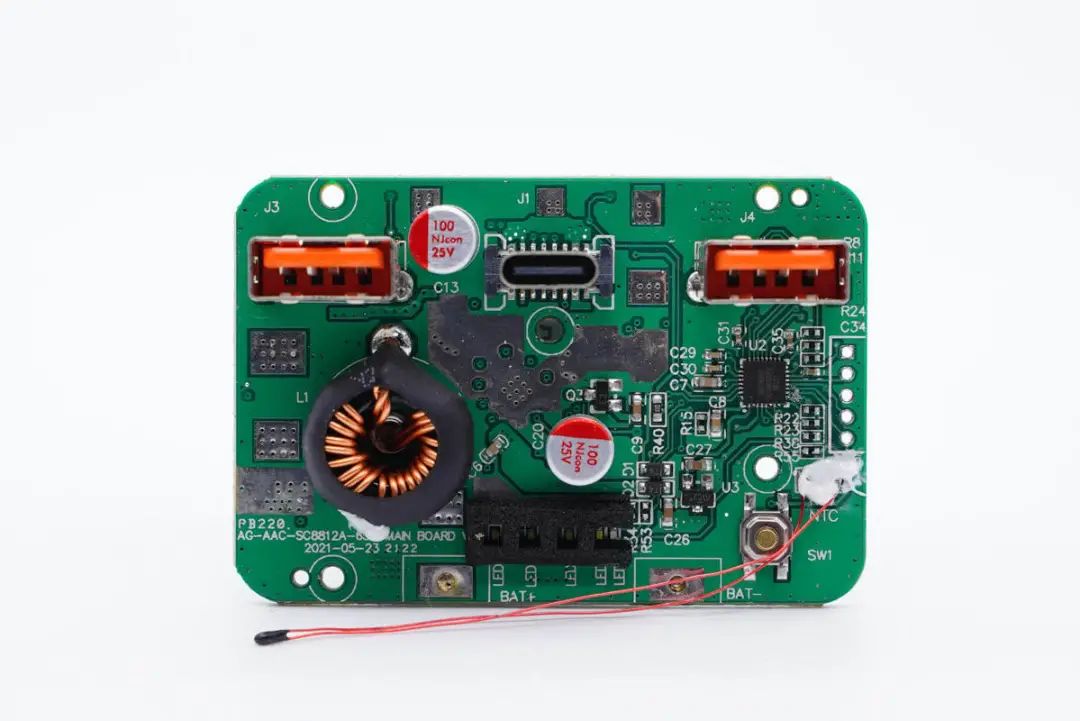

PCB板正面一览，设有热敏电阻、滤波电容、电感等器件，USB母座垂直焊接。

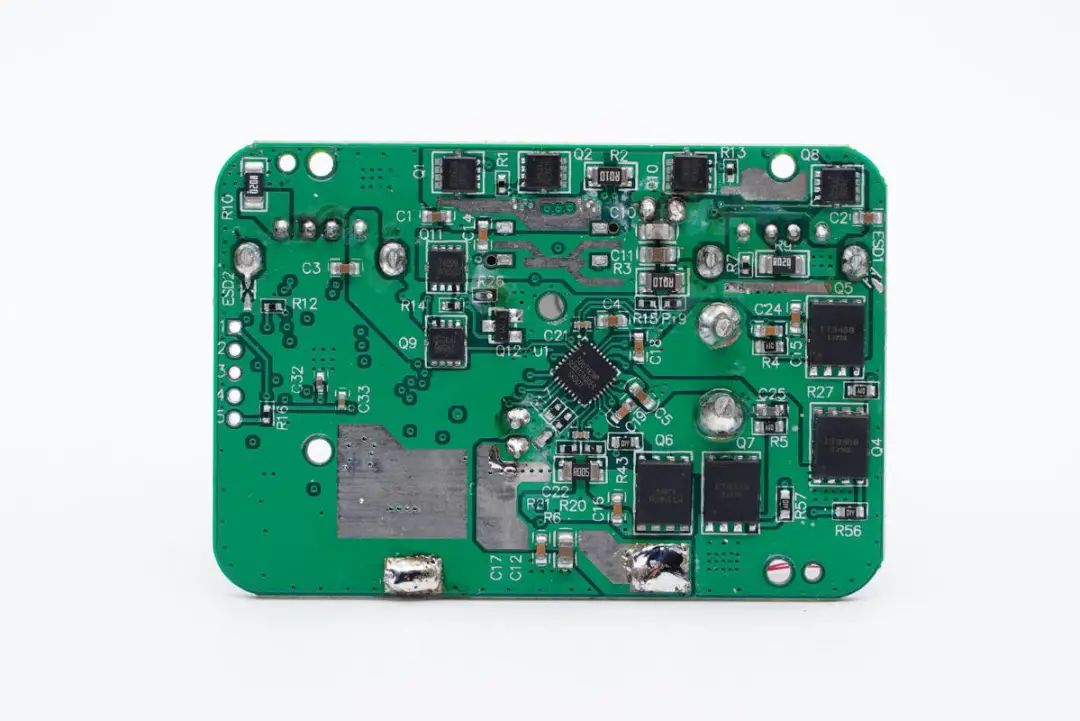

PCB板背面一览，中心是升降压转换器，右下角是搭配的四颗升降压开关管，上方以及左侧设有三组6颗接口保护管。

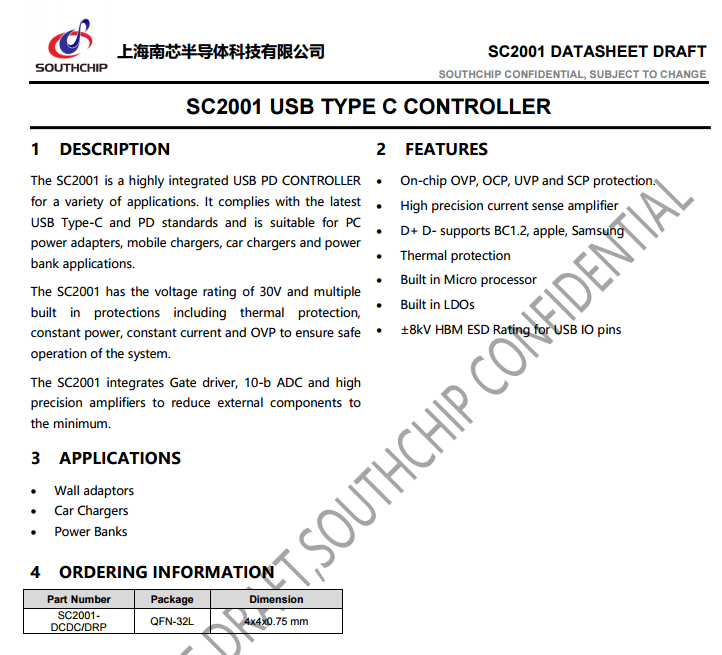

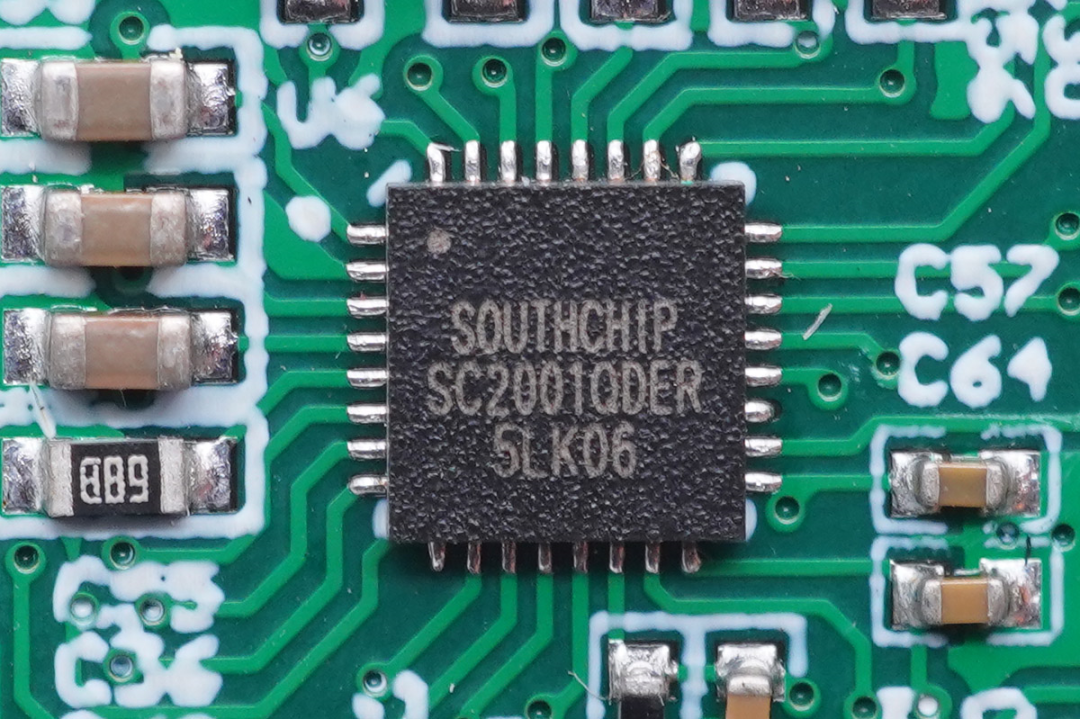

移动电源协议芯片采用南芯SC2001。这款芯片可以同时支持一组CC信号及多达4组DPDM信号控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域。

充电头网拆解了解到，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。

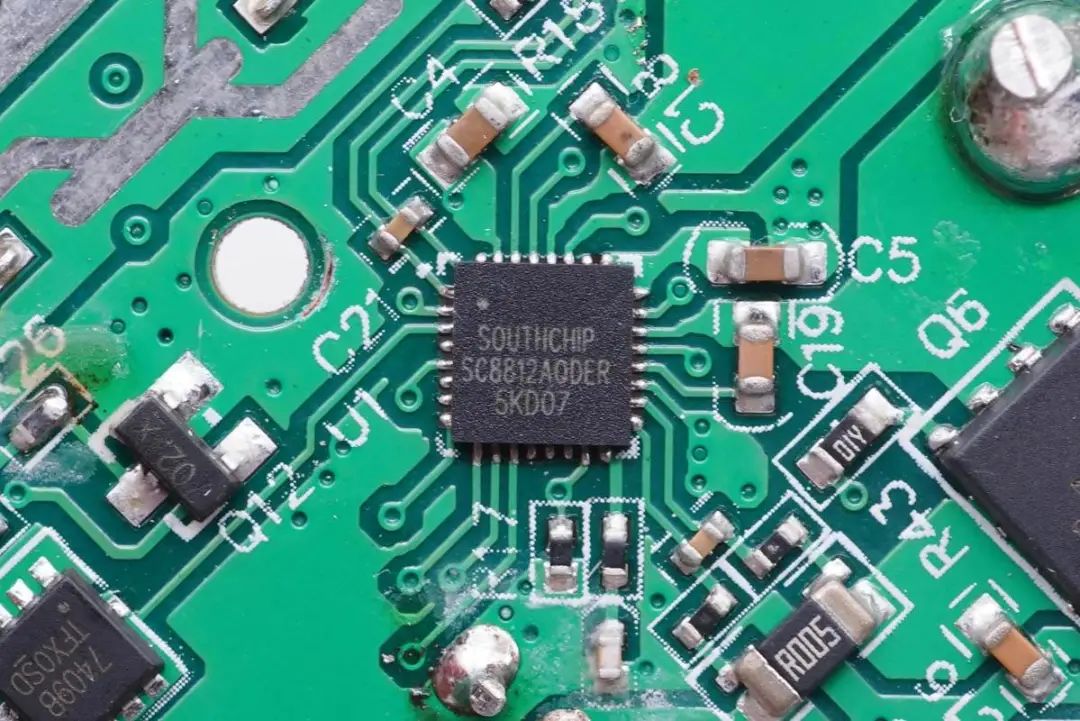

南芯SC8812A是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

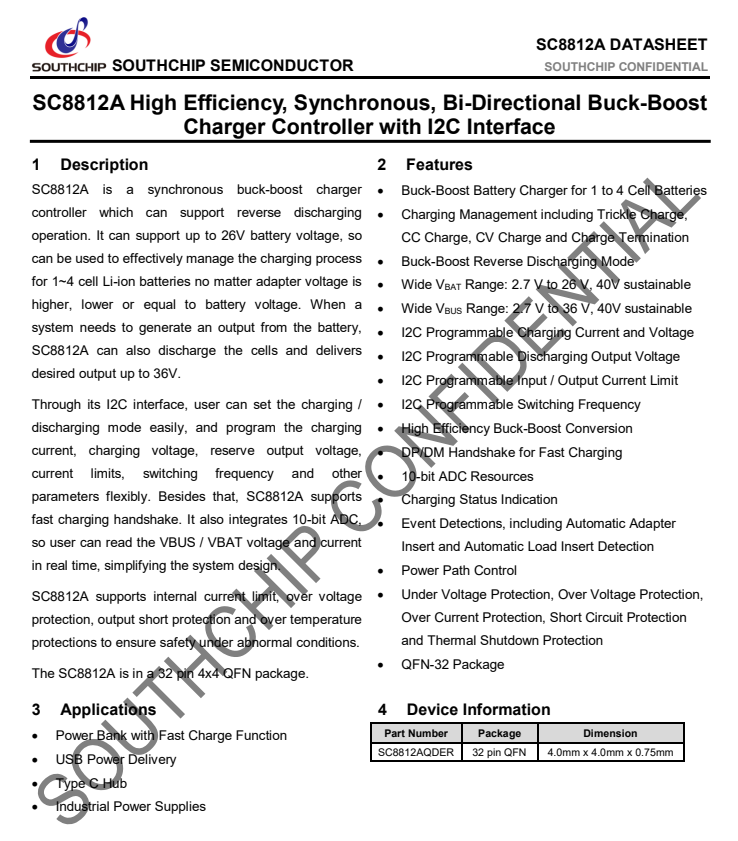

南芯SC8812A资料信息。

充电头网了解到，南芯SC8812A此前已被ANKER 65W双向快充移动电源、锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。

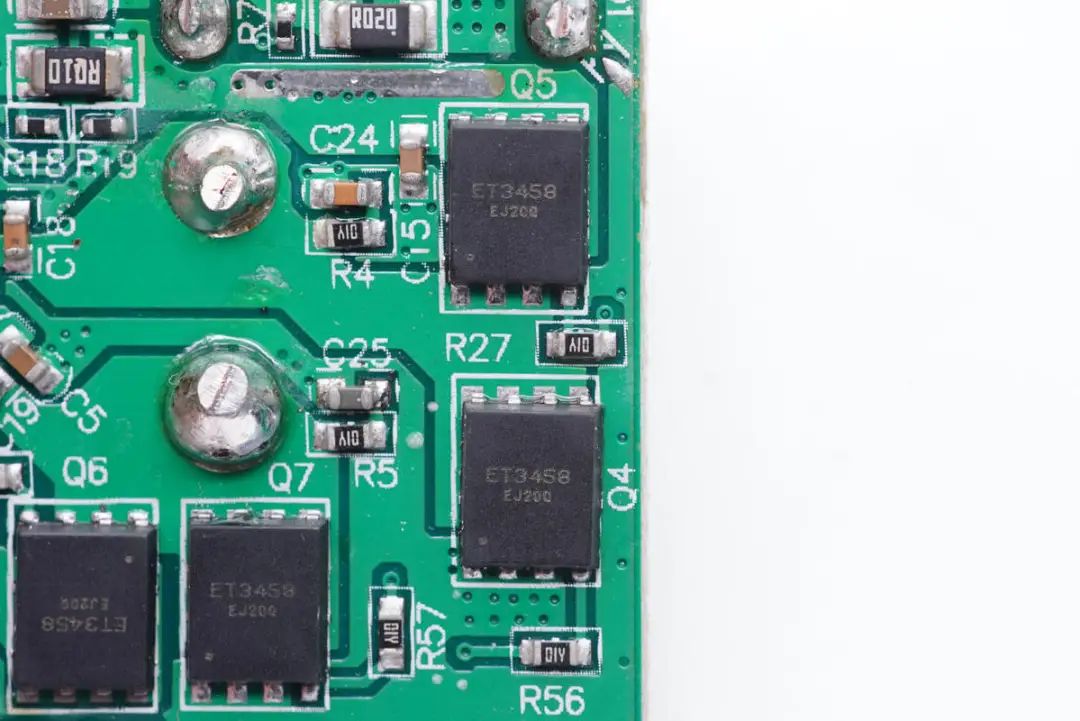

外挂四颗MOS管均为ET3458。

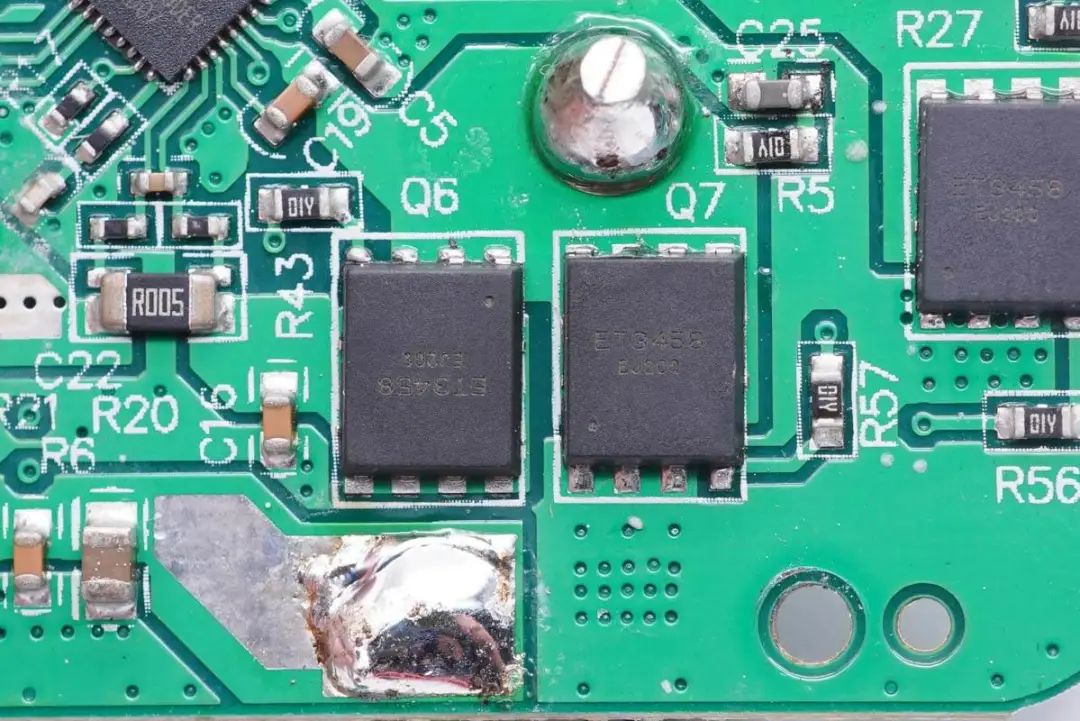

另外两颗特写。

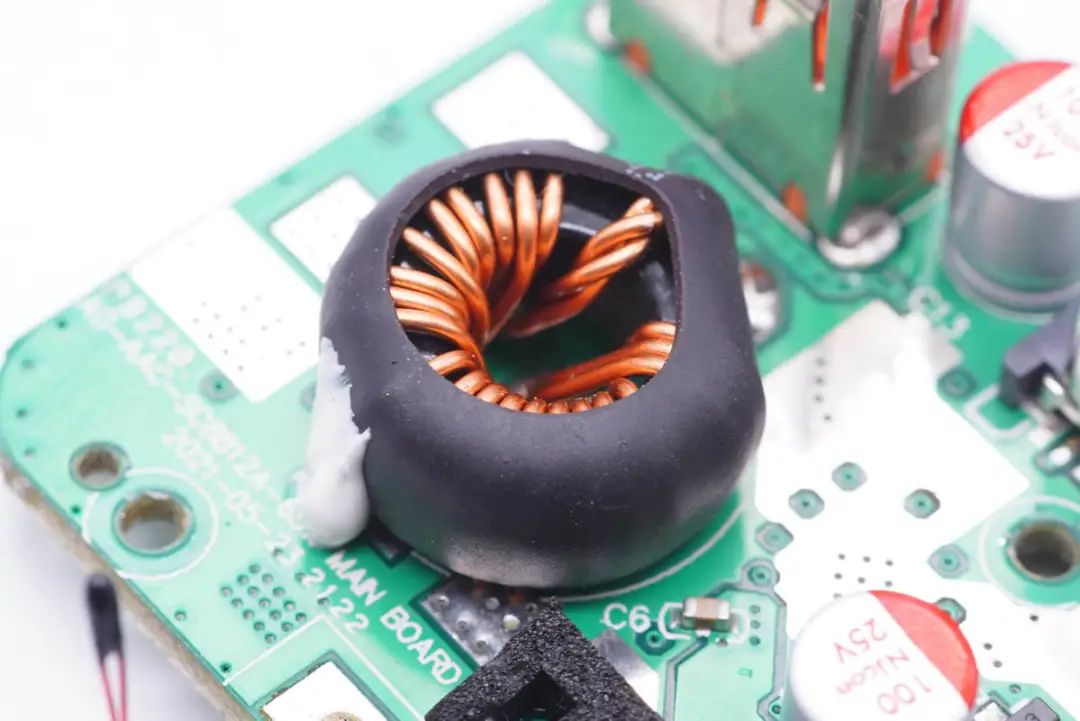

升降压电感外套绝缘管，并打胶加固。

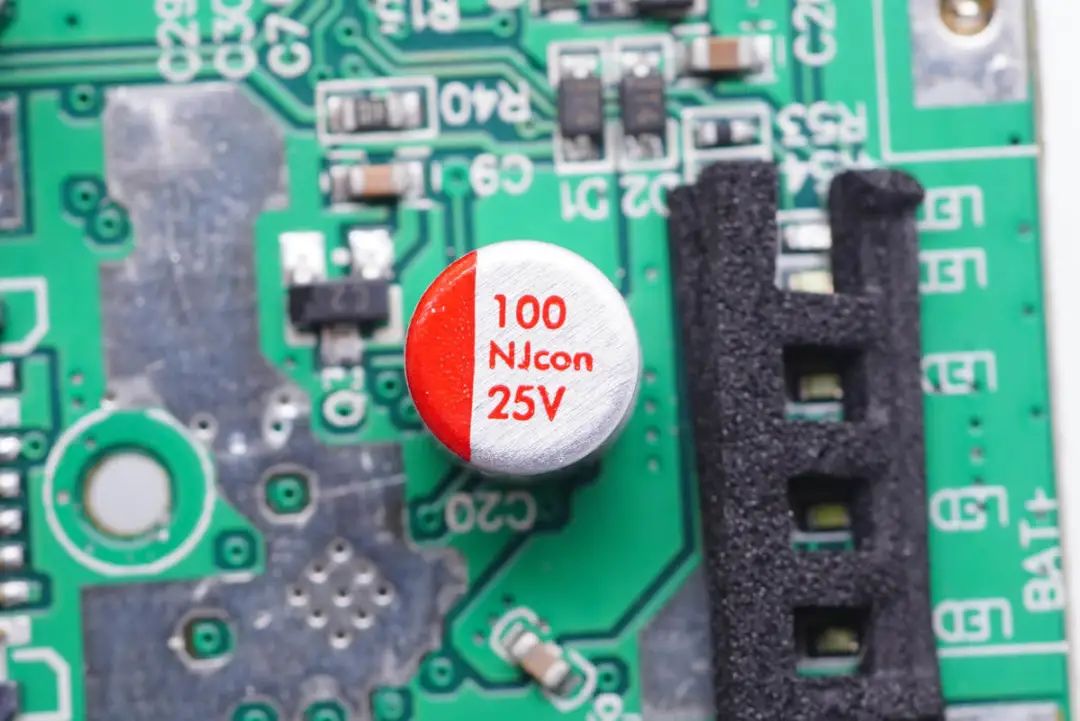

两颗滤波固态电容相同，规格均为25V 100μF。

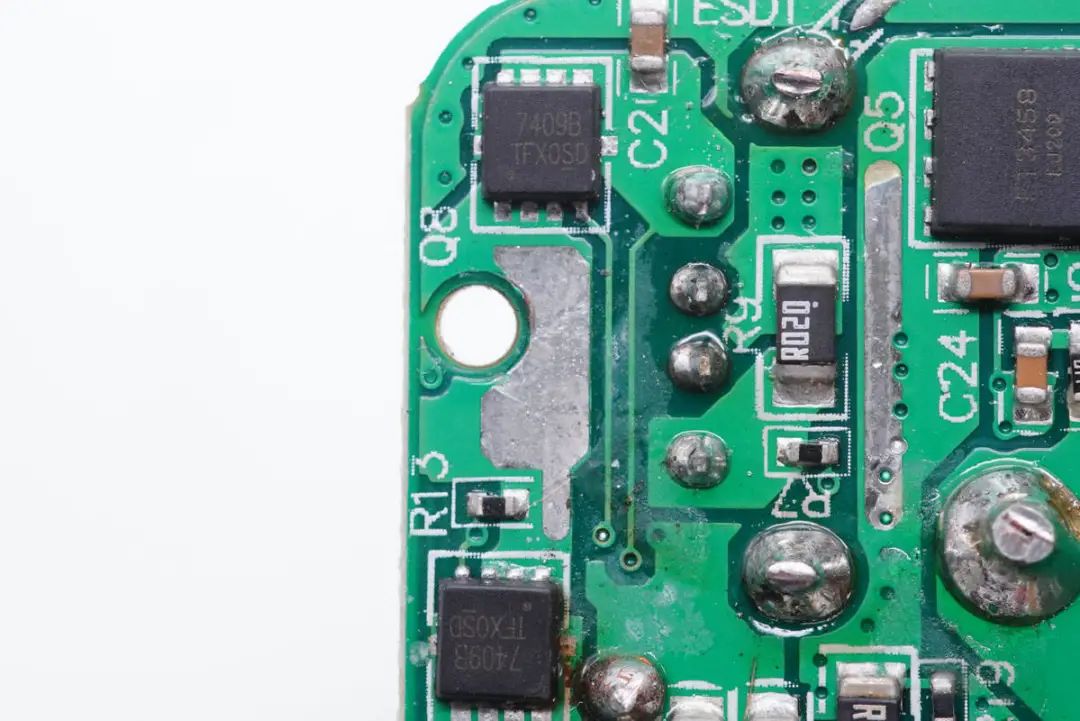

接口保护管特写，两颗均丝印7409B。

另外四颗接口保护管相同，也是丝印7409B。

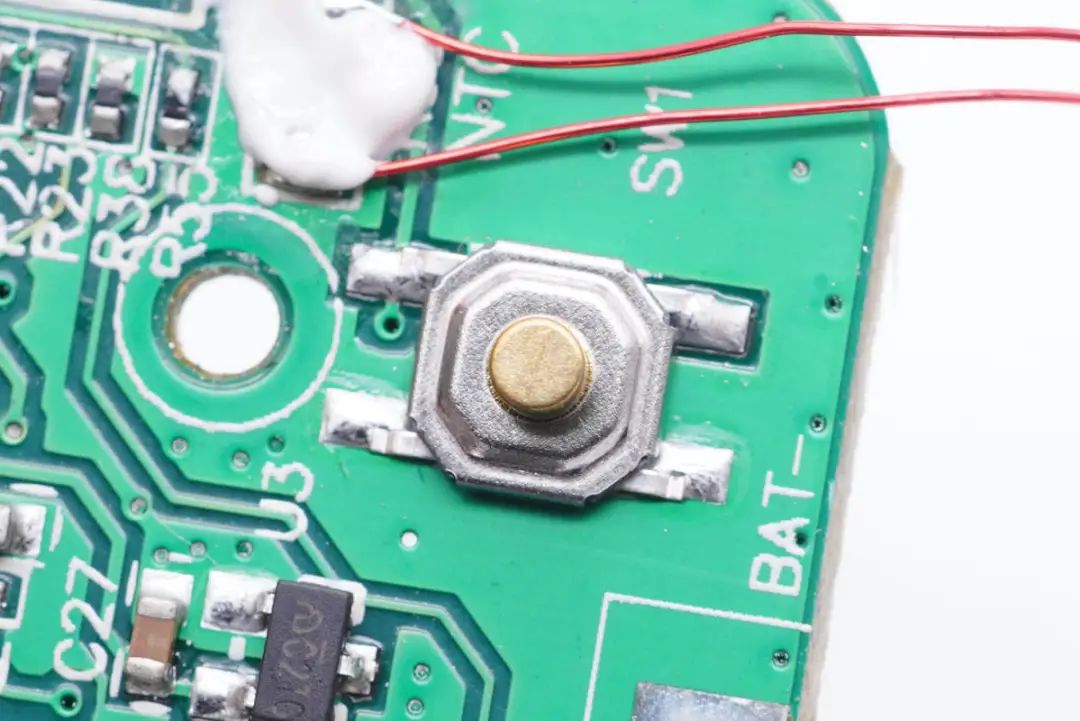

电源键特写。

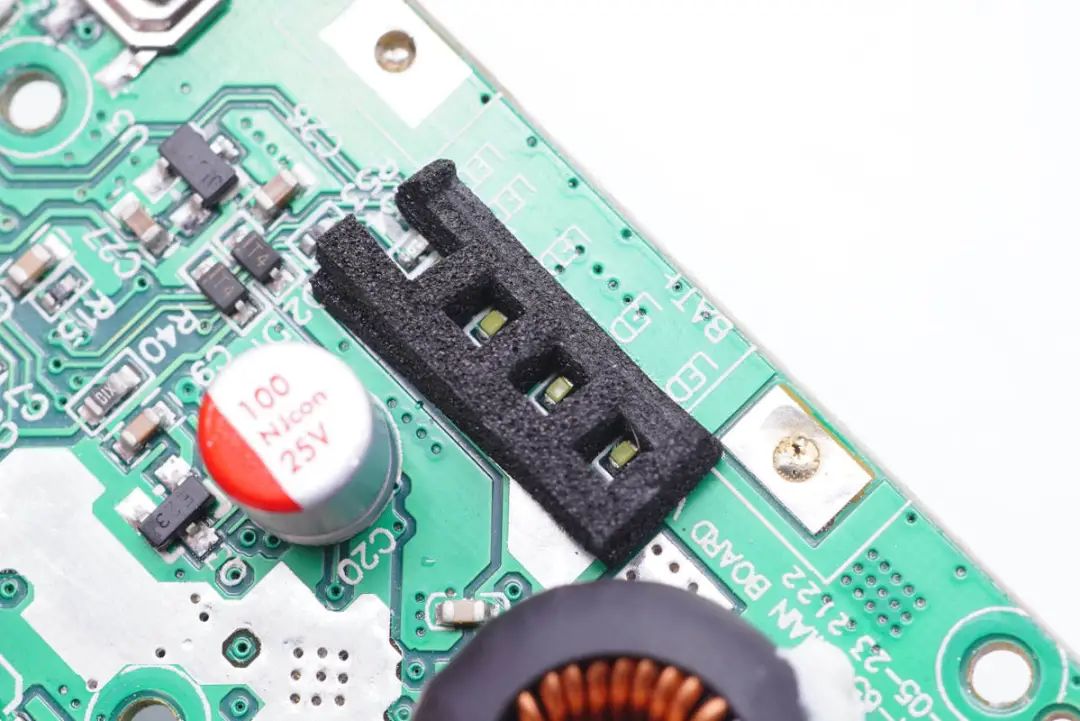

LED指示灯特写。

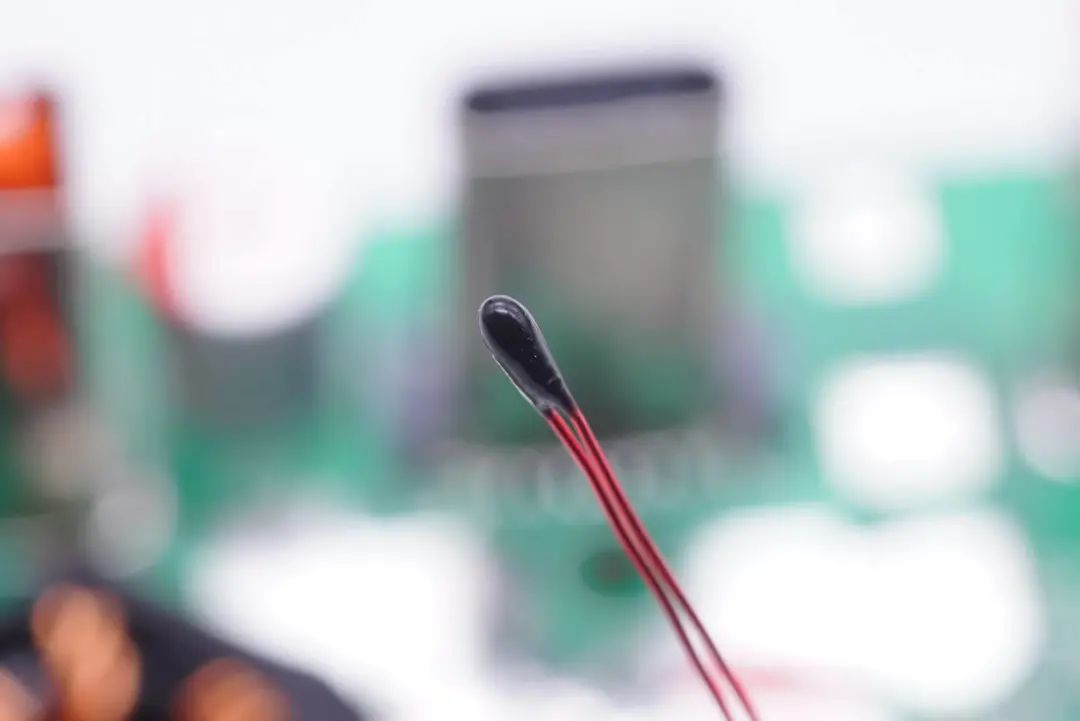

热敏电阻特写。

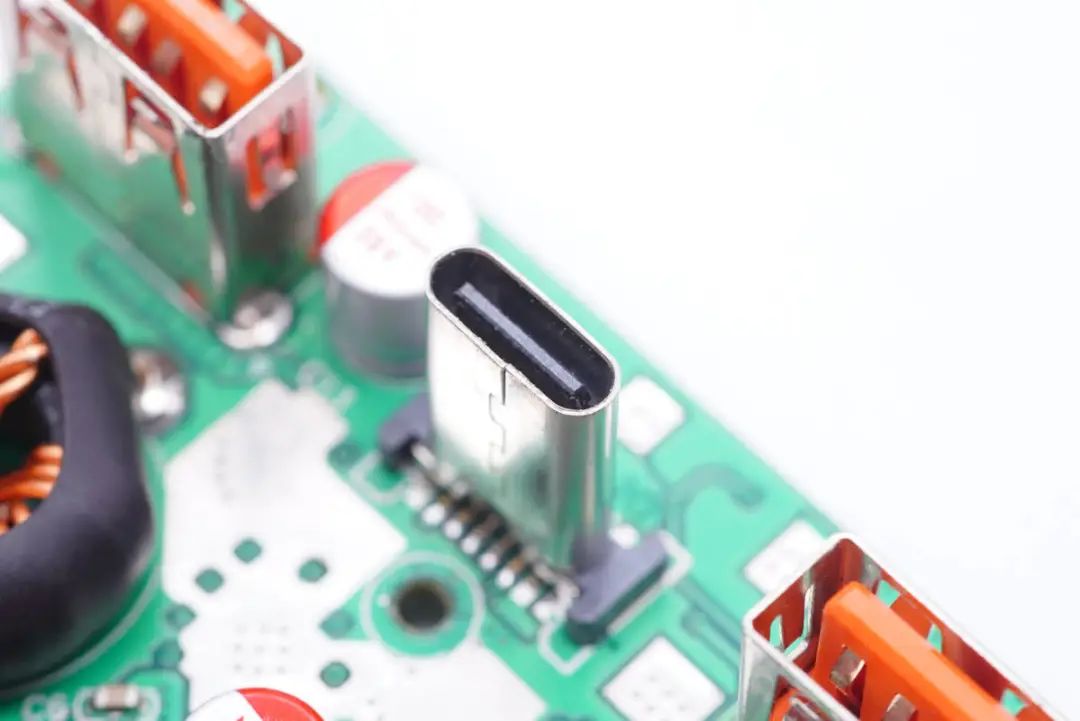

USB-C母座特写，垂直焊接。

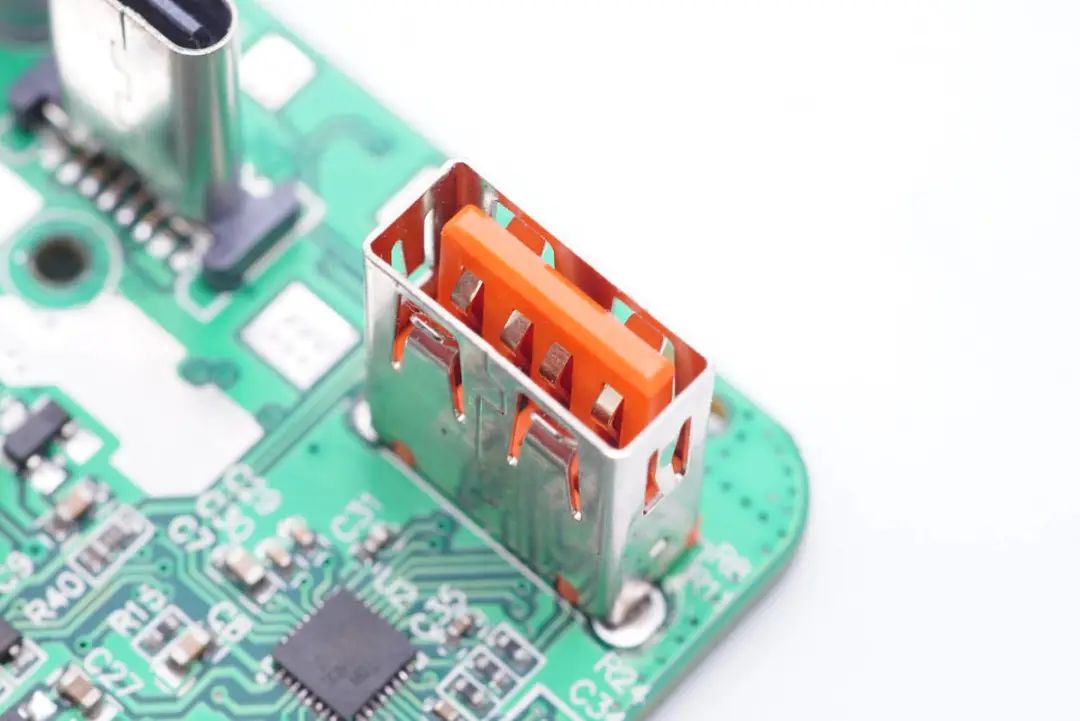

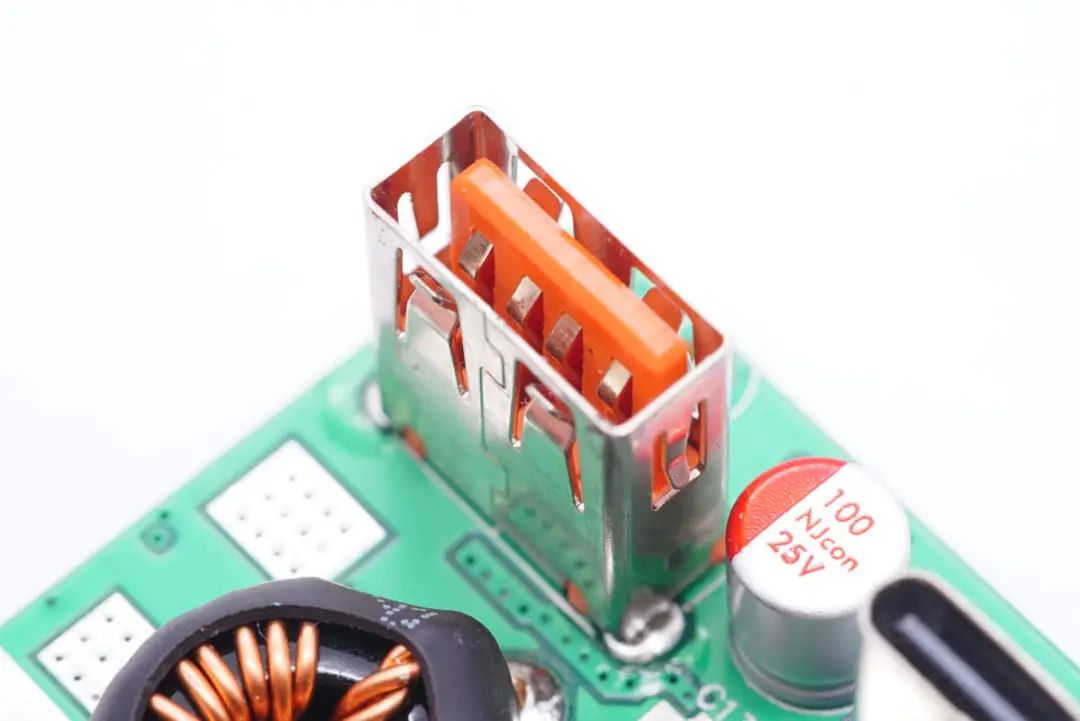

USB-A母座特写。

另一个A口母座特写。

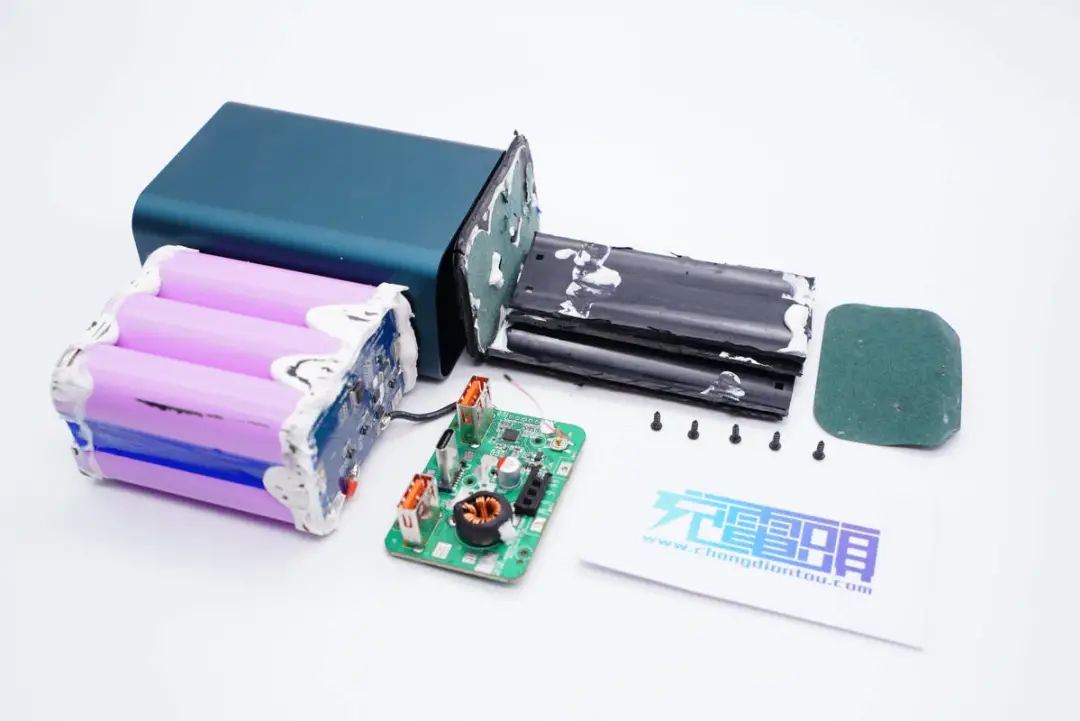

全部拆解完毕，来张全家福。

充电头网拆解总结

移速65W笔记本快充移动电源配备时下热门的2A1C三个USB接口，性能方面支持45W输入以及65W输出PD快充，还支持华为22.5W超级快充。无论是自身蓄电，还是给设备充电速度都很快，既可以让手机、笔记本电脑快速满血复活，也可以激活Switch的底座TV模式。

这款产品的推出进一步扩充了移速的产品线，两款65W充电宝适用于不同的使用场景。像经常要差旅出行，则推荐26800mAh款，不仅可以提供65W的大功率充电，还可以随身携带上飞机，路上可以随时为笔记本电脑数次补电，适合差旅的商务人士。

充电头网通过拆解发现，移动电源采用了南芯的SC8812高效率同步双向升降压方案以及SC2001协议芯片。采用赛微CW1244锂电保护芯片保护电池组，配有热敏电阻进行温度监控。整体用料可靠，保护措施到位。
