如图(一)是常用的一种串口线，这线一般是用来调试硬件看打印信息的，这是一种比较容易坏的工具，我都不知道用坏多少个了，平时用坏了就是给来丢的。
图（一）
上图是给来示意的，实际上我这次改的是一个黑色的，因为完整的已不存在了， 所以拿这图来用下。

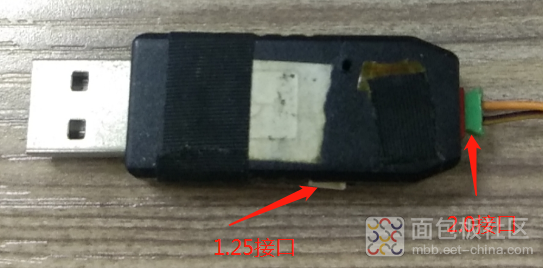

更改后完成的实物如下图（二）：
图（二）
我将其改成了有两个电池接口的充电器，因为我平时看到的锂电池的接口端子大多数是2.0或1.25间距的公头，而且手上有的一般也是这两种端子的电池，所以这里相应的做了两个母座。

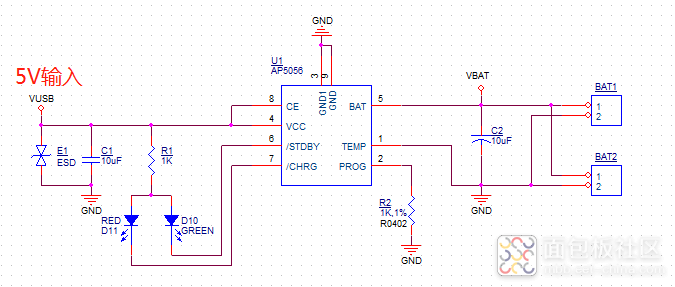

这个充电器的充电IC使用的是AP5056，应用线路如下图（三）：
图（三）
这里的电阻R2的值我用的是1K，从规格书上看用1K时这充电电流可以达到1A左右。

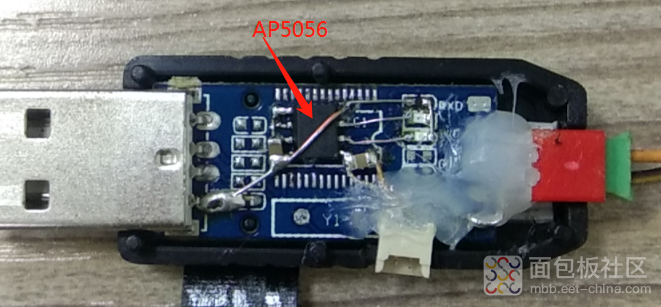

将串口线里面的IC拆下来，然后将上面的AP5056线路飞线到串口线的PCB板上，更改后的实物图如下图（四）：
图（四）
更改虽然简单，但这能废物利用，有时还是蛮实用的。小孩子的玩具一般是将3个电池的，刚好可以用锂电池替换，公司不用的可以都拿回来给这些玩具换上，以后就不用经常去买电池了，有了这种充电器充电也方便了。
