同学！你画的PCB到处是碎铜和浮铜，还敢叫工厂打样？？？

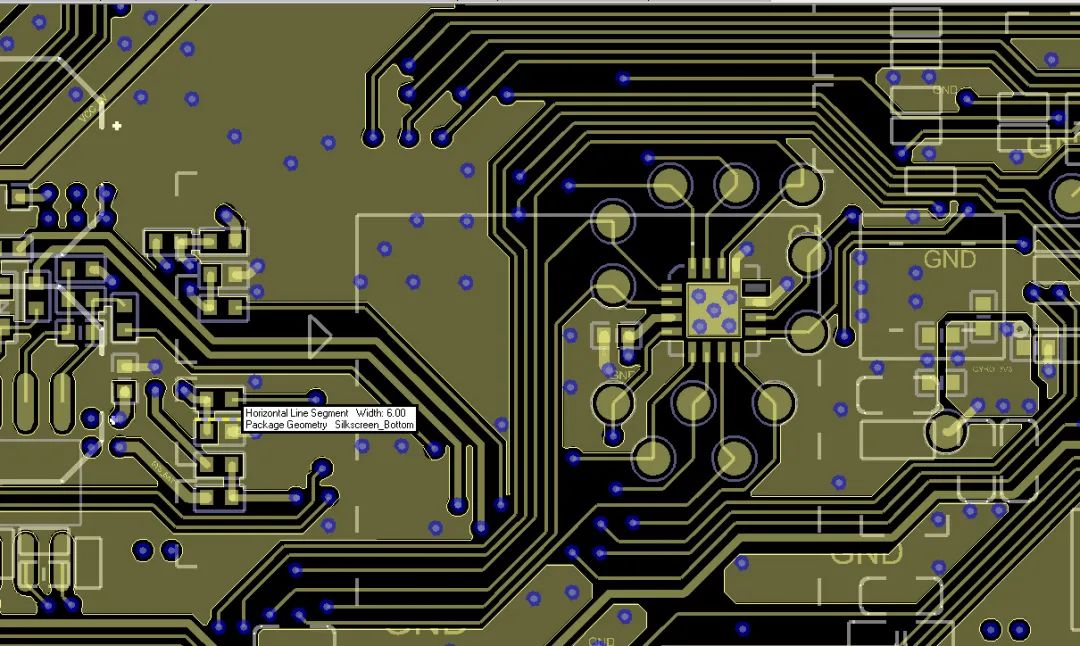

一个朋友跟我说，他最近很忙，在画一块PCB，项目很急，PCB画好后，没怎么检查，就导出GERBER文件给PCB板厂安排打样了。我说，你胆子好大，PCB不检查就发出去打样，是不是高速板?他说，是高速板，要不发gerber文件给你帮我检查一下。我说没问题。于是，他就把gerber文件发给我帮忙检查。我打开gerber文件一看，傻眼了，整块PCB到处都是碎铜和浮铜。我赶紧告诉朋友，让他立马叫停工厂，别急着做PCB，等优化好PCB，重新出gerber文件再做PCB。他的PCB碎铜和浮铜情况如下。

从PCB加工角度，一般将面积小于某个单位面积的铜箔叫碎铜，这些太小面积的铜箔会在加工时，由于蚀刻误差导致问题。从电气角度来讲，将没有和任何直流网络连结的铜箔叫浮铜，浮铜会由于周围信号影响，产生天线效应。浮铜可能会是碎铜，也可能是大面积的铜箔。
最后，朋友认真优化好PCB，重新导出gerber文件给工厂打样。优化好的PCB效果如下。
