PCB铜箔厚度一般是多少（PCB铜箔特性）

铜箔是一种阴质性电解材料，沉淀于线路板基底层上的一层薄的、连续的金属箔，它作为PCB的导电体。它容易粘合于绝缘层，接受印刷保护层，腐蚀后形成电路图样。铜镜测试是一种助焊剂腐蚀性测试，在玻璃板上使用一种真空沉淀薄膜。铜箔由铜加一定比例的其它金属打制而成，铜箔一般有90箔和88箔两种，即为含铜量为90%和88%，尺寸为16*16cm。铜箔是用途广泛的装饰材料。图片国际PCB铜皮厚度常用有：35um、50um、70um。

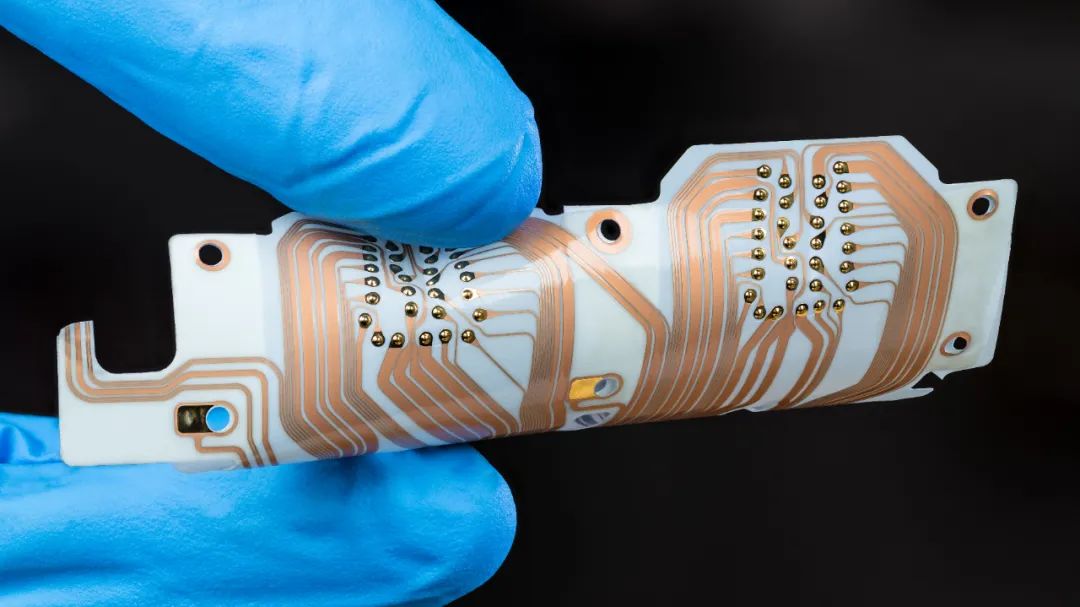

一般单、双面PCB板铜箔(覆铜)厚度约为35um(1.4mil)，另一种规格为50um和70um。多层板表层厚度一般为35um=1oz(1.4mil)，内层17.5um(0.7mil)。70%的电路板使用完成35um的铜箔厚度，这主要取决于PCB的用途和信号的电压、电流的大小;此外，对于要过大电流的PCB，部分会用到70um铜厚，105um铜厚，极少还会有140um等等。铜皮厚度通常用oz(盎司)表示，1oz指1oz的铜均匀的覆盖在1平方英尺的面积上铜的厚度，也就是大约1.4mil，它是用单位面积的重量来表示铜箔的平均厚度。用公式来表示即，1oz=28.35g/ FT2(FT2为平方英尺，1平方英尺=0.09290304平方米)。用途不同，铜皮厚度也不同，普通的0.5oz，1oz ，2oz，多用于消费类及通讯类产品。3oz以上属厚铜产品，大多用于大电流，如高压产品、电源板!铜皮厚度(走线宽度)会影响电流大小，目前虽然已经有公式可以直接计算铜箔的电流负载能力，但在实际设计线路时可不会只有这么单纯，因此在设计时应该充分把安全这个因素考虑进去。铜箔特性铜箔具有低表面氧气特性，可以附着与各种不同基材，如金属，绝缘材料等，拥有较宽的温度使用范围。主要应用于电磁屏蔽及抗静电，将导电铜箔置于衬底面，结合金属基材，具有优良的导通性，并提供电磁屏蔽的效果。可分为：自粘铜箔、双导铜箔、单导铜箔等。电子级铜箔(纯度99.7%以上，厚度5um-105um)是电子工业的基础材料之一电子信息产业快速发展，电子级铜箔的使用量越来越大，产品广泛应用于工业用计算器、通讯设备、QA设备、锂离子蓄电池，民用电视机、录像机、CD播放机、复印机、电话、冷暖空调、汽车用电子部件、游戏机等。国内外市场对电子级铜箔，尤其是高性能电子级铜箔的需求日益增加。有关机构预测，到2015年，中国电子级铜箔国内需求量将达到30万吨，中国将成为世界的印刷线路板和铜箔生产基地，电子级铜箔尤其是高性能箔市场看好。铜箔的供应状况工业用铜箔可常见分为压延铜箔(RA铜箔)与点解铜箔(ED铜箔)两大类，其中压延铜箔具有较好的延展性等特性，是早期软板制程所用的铜箔，而电解铜箔则是具有**成本较压延铜箔低的优势。由于压延铜箔是软板的重要原物料，所以压延铜箔的特性改良和价格变化对软板产业有一定的影响。由于压延铜箔的生产厂商较少，且技术上也掌握在部份厂商手中，因此客户对价格和供应量的掌握度较低，故在不影响产品表现的前提下，用电解铜箔替代压延铜箔是可行的解决方式。但若未来数年因为铜箔本身结构的物理特性将影响蚀刻的因素，在细线化或薄型化的产品中，另外高频产品因电讯考量，压延铜箔的重要性将再次提升。生产压延铜箔有两大障碍，资源的障碍和技术的障碍。资源的障碍指的是生产压延铜箔需有铜原料支持，占有资源十分重要。另一方面，技术上的障碍使更多新加入者却步，除了压延技术外，表面处理或是氧化处理上的技术亦是。性大厂多半拥有许多技术和关键技术Know How，加大进入障碍。若新加入者采后处理生产，又受到大厂的成本拑制，不易成功加入市场，故的压延铜箔仍属于强独占性的市场。

铜箔的发展情况铜箔是覆铜板(CCL)及PCB重要的材料。在当今电子信息产业高速发展中，电解铜箔被称为：电子产品信号与电力传输、沟通的“神经网络”。2002年起，中国印制线路板的生产值已经越入世界第3位，作为PCB的基板材料——覆铜板也成为世界上第3大生产国。由此也使中国的电解铜箔产业在近几年有了突飞猛进的发展。为了了解、认识世界及中国电解铜箔业发展的过去、现在，及展望未来，据中国环氧树脂行业协会特对它的发展作回顾。从电解铜箔业的生产部局及市场发展变化的角度来看，可以将它的发展历程划分为3大发展时期：美国创建初的世界铜箔企业及电解铜箔业起步的时期;日本铜箔企业全面垄断世界市场的时期;世界多极化争夺市场的时期。
