编者注：本文主要介绍了使用ADS仿真SI、PI和CE的方案，并不是介绍如何使用ADS的SIPro和PIPro。
是德科技的先进设计系统（Advanced Design System， ADS）软件是一个完整的高速电路仿真设计平台，提供了完整的信号与电源完整性仿真解决方案。ADS 的版图设计环境集成了全新的SIPro/PIPro仿真分析工具，可以帮助工程师快速高效地完成PCB 设计中信号与电源完整性的PCB布局分析和PCB后仿真。
SIPro/PIPro是内嵌于ADS 版图设计环境中的功能模块，它包含独立的仿真界面及仿真器，可以对版图设计进行分析。目前， ADS 版图支持多种不同格式的设计文件导入，如ODB++， Gerber， IFF, EGS，Allegro Brd 等。
SIPro/PIPro包含以下功能：
PI-DC ，用于直流电压降分析
PI-AC，用于PDN 阻抗分析
PPR（Power Plane Resonance Analysis），用于电源平面谐振分析
Electro-Thermal，用于电热联合仿真
Thermal，热仿真分析
SIPro（Power-Aware Signal Integrity Analysis），用于与电源相关的信号完整性分析
CEMI（Conducted EMI），用于PCB 电源传导仿真分析
阻抗快速扫描
下图为SI/PIPro的软件界面和仿真的基本流程。
SIPro/PIPro具有以下特点：
1.PI-DC分析

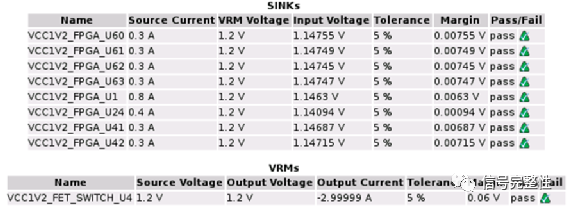

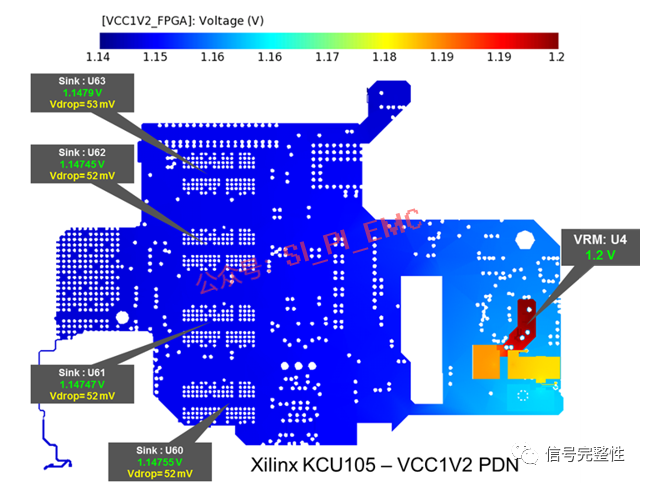

由于过大的直流电压降，落在 IC 电源端的电压可能低于建议的最低电压。这可能导致IC的故障。过高的电流密度在过孔处会生成过多的热量，引起电路板裂开或烧化，导致故障。PI-DC可以计算直流条件下的电压、 电流、 IR Drop (电压降)及电源供电网络的功率损耗密度等。PIPro可以帮助工程师用户识别 芯片等器件的管脚和连接过孔等在直流工作条件下流过的电流密度，显示芯片管脚电压， 并给出设计裕量。仿真结果还可以自动生成报告。如下图所示为电压跌落的结果，包括了图形化的结果以及数据表格结果。

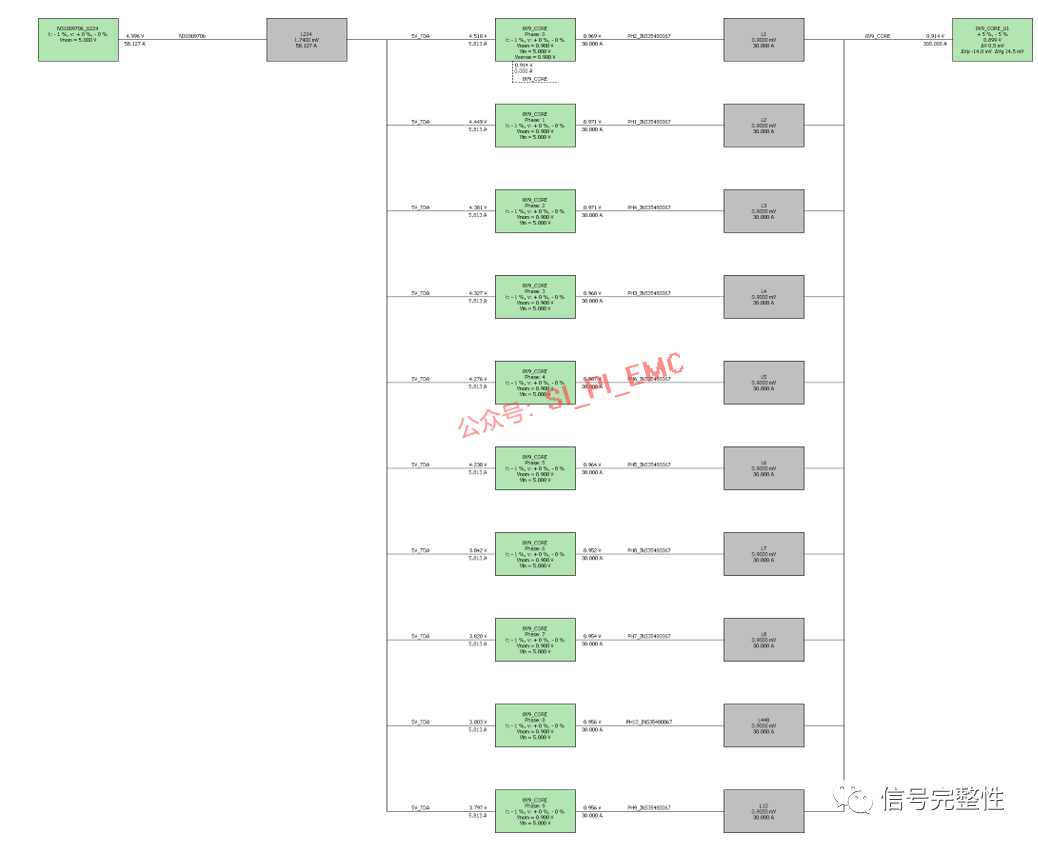

PIPro输出的电源结果中还包括电源树等结果。如下图所示为多相电源300A电流电路PI IRdrop的结果：
2.PI-AC分析
PI-AC分析用于提取电源分布网络（PDN）的交流阻抗特性，并且可以显示电流密度， 了解热点区域。提取的阻抗网络可以直接转化为ADS 的原理图，与电压调节模块（VRM）模型和去耦电容进行优化。
PI-AC分析允许在仿真中添加元件模型，如去耦合电容模型。软件支持多种元件模型形式， 如理想集总元件， S 参数模型， 元器件厂家模型库，自定义电路模型等。用户可以一次为同一个元件定义多种模型， 可以方便地在多个模型间进行切换。

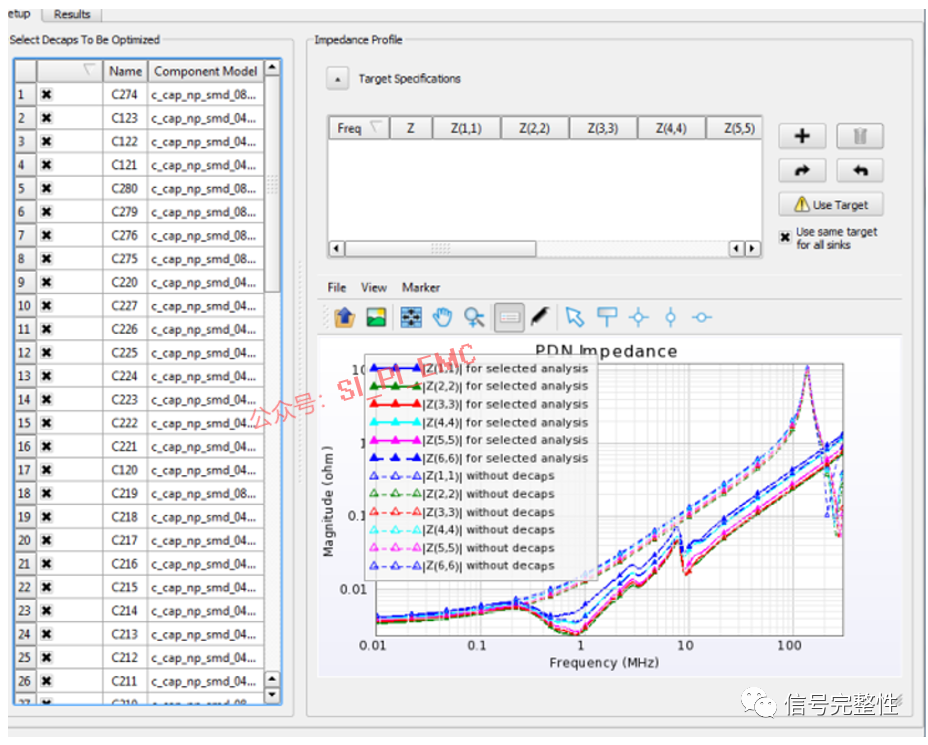

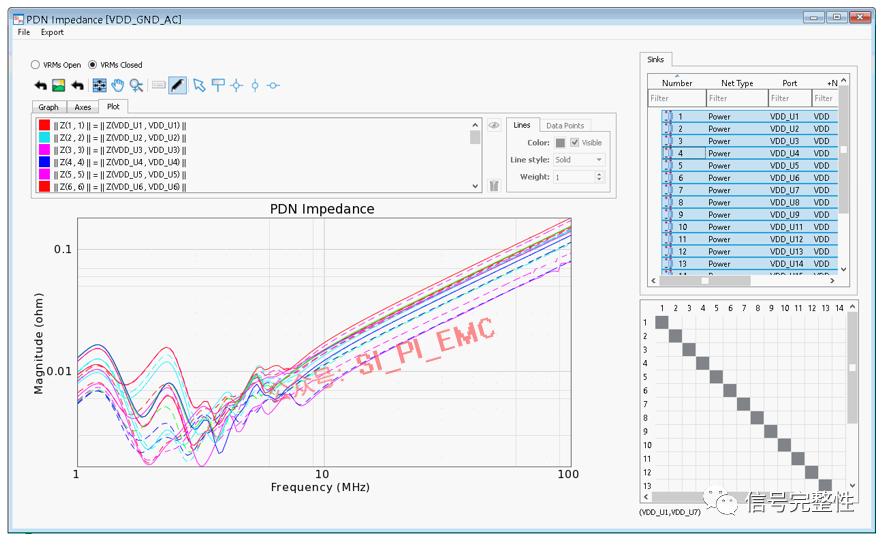

PI-AC分析可以一次分析任意多个指定的电源网络， 仅更换元件模型时不需要重复进行电磁仿真。便可获得新的结果。如下图所示为PDN 阻抗曲线。

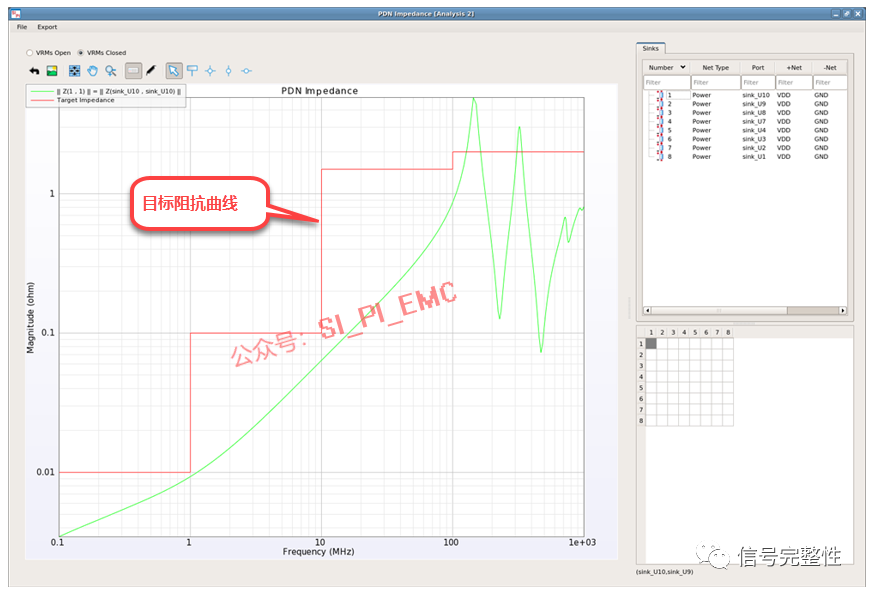

在PIPro中可以导入目标阻抗曲线，通过与设定的目标阻抗进行比较， 可以确定当前设计是否满足阻抗要求。
当设计阻抗不满足要求时， 需要进行阻抗优化。PIPro本身自带自动优化仿真。

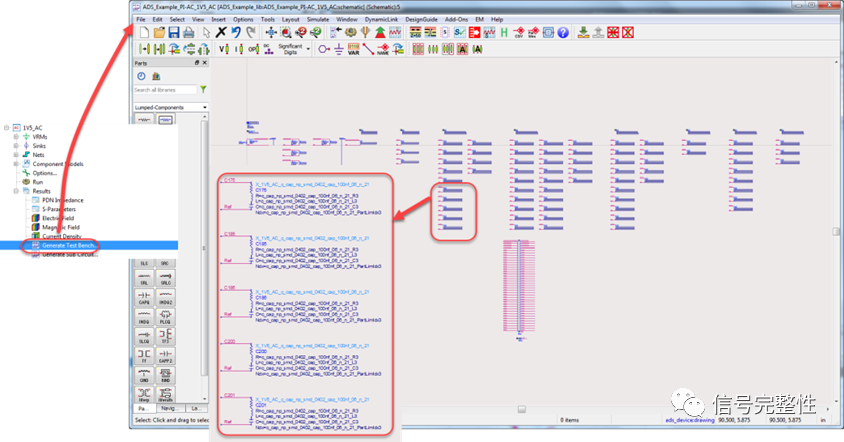

PIPro可以自动生成仿真电路原理图， 用户可以在ADS 原理图中优化或调谐元件模型， 选择合适的元件组合。

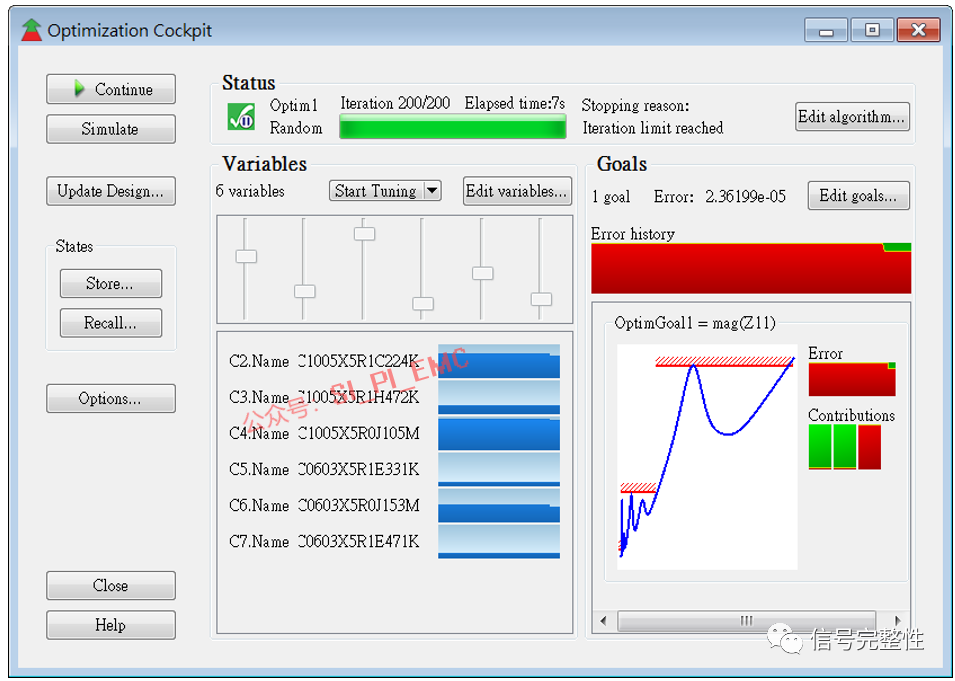

ADS 提供了10余种优化方法， 可以实现去耦电容参数的快速搜索，实现最佳性能。通过分析去耦电容通过电流的大小， 可以剔除冗余电容， 降低设计成本。
3.电源平面谐振 (PPR) 分析

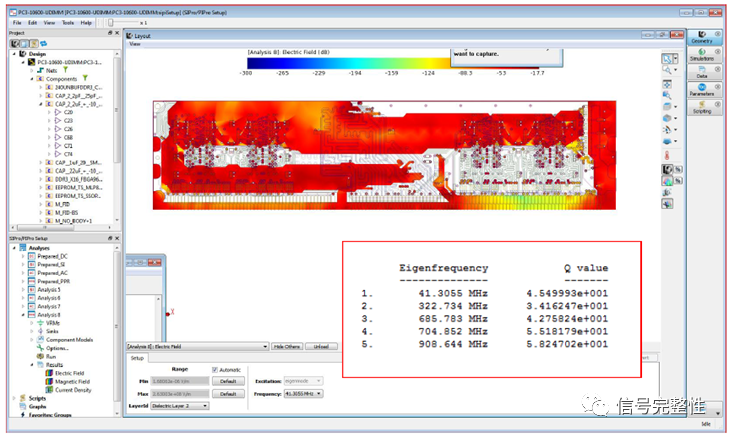

电源平面谐振分析可以计算配电网 络(PDN)的自谐振频率和相应的 Q 值。它可以帮助你实现去耦电容和过孔的优化布置。电源平面谐振会干扰敏感的模拟电路，并生成过量的辐射。这可能导致设计不能满足 EMC 规范。
4.电热联合仿真

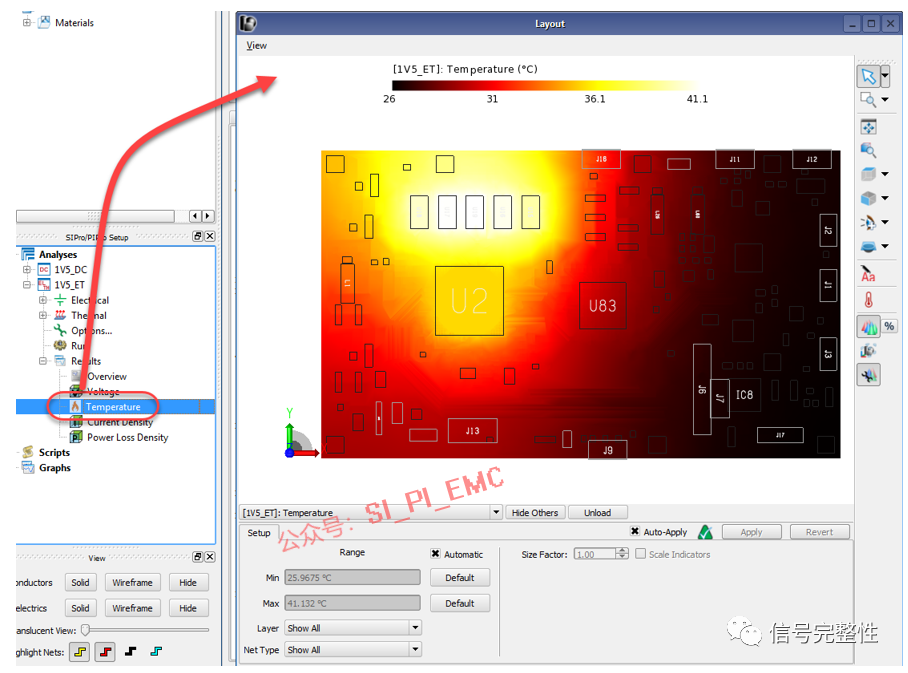

电源完整性分析中还集成了电热仿真功能，能够实现电/ 热协同仿真。电源完整性仿真引擎(DC Drop) 对电源网络进行仿真， 提供功率密度给热分析器，热分析器再根据器件功耗运行热分析，系统多次迭代上述过程，获取更新后的温度值直到仿真收敛。电热联合仿真温度显示分布图。
5.与电源相关的信号完整性分析（SIPro）
在高速电路信号完整性设计中， 信号电流的最短回流不仅包含地平面， 有的还包含电源平面。如果在提取信号走线S参数时， 仅考虑参考地平面， 不考虑电源平面， 仿真的结果会有很大的误差。SIPro使用独有的混合算法，可以快速提取信号走线（包含过孔）与地平面和电源平面的频域模型。这一频域模型可以直接转换成ADS 的原理图， 用于电路仿真， 如时域瞬态（Transient）仿真， 通道（Channel） 仿真， DDR 总线仿真等。
与其他仿真技术相比， SIPro具有以下特点：
可以考虑电源平面对回流路径的影响。
不需要对版图设计进行切割或简化， 保持了地平面和电源平面的完整。
基于FEM 和平面电磁场技术的求解器，相比基于传输线等效电路的算法精度大大提高。
端口设置快速简便。
仿真速度快。
可以快速查看TDR/TDT及单端、混合模式的S 参数结果。
自动生成电路原理图。

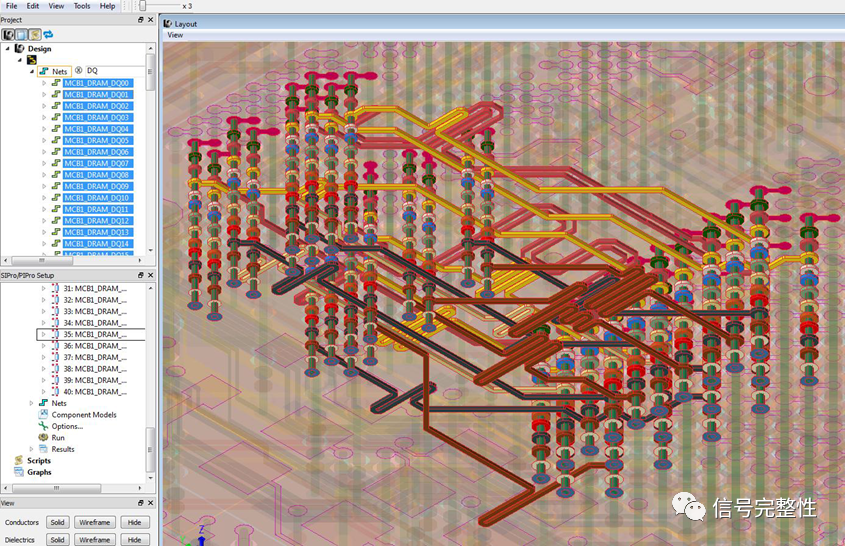

同时仿真多路传输线的S参数，如下是选中的信号网络：

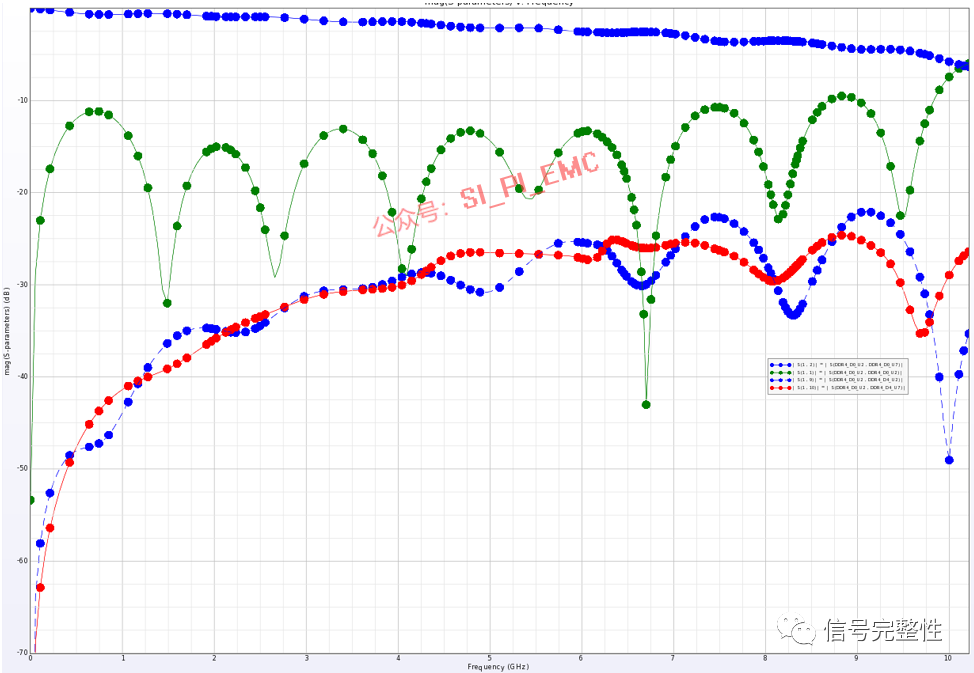

仿真后能快速的查看传输线的插入损耗、回波损耗及串扰，如下图所示：

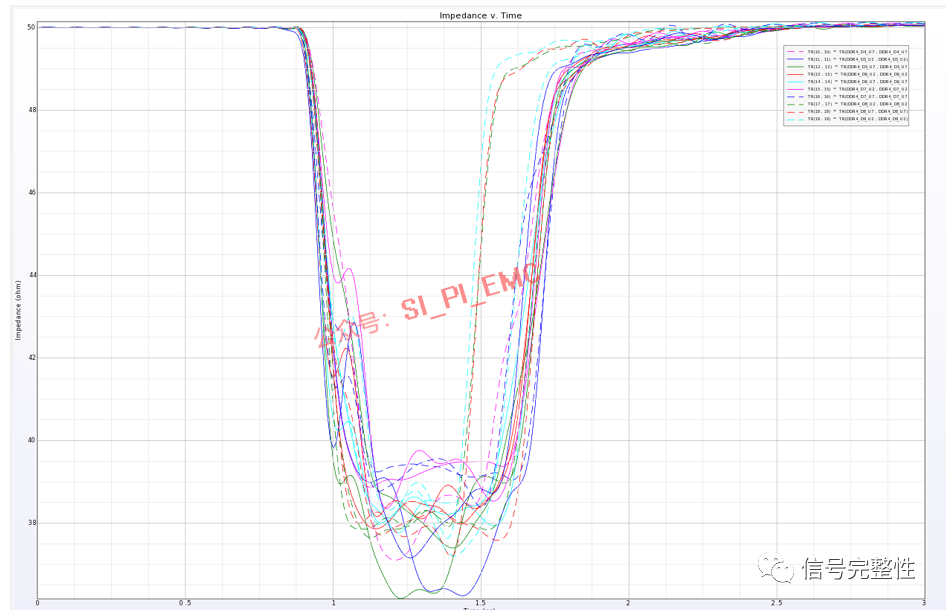

下图所示为SIPro中仿真后查看传输线的TDR /TDT结果：

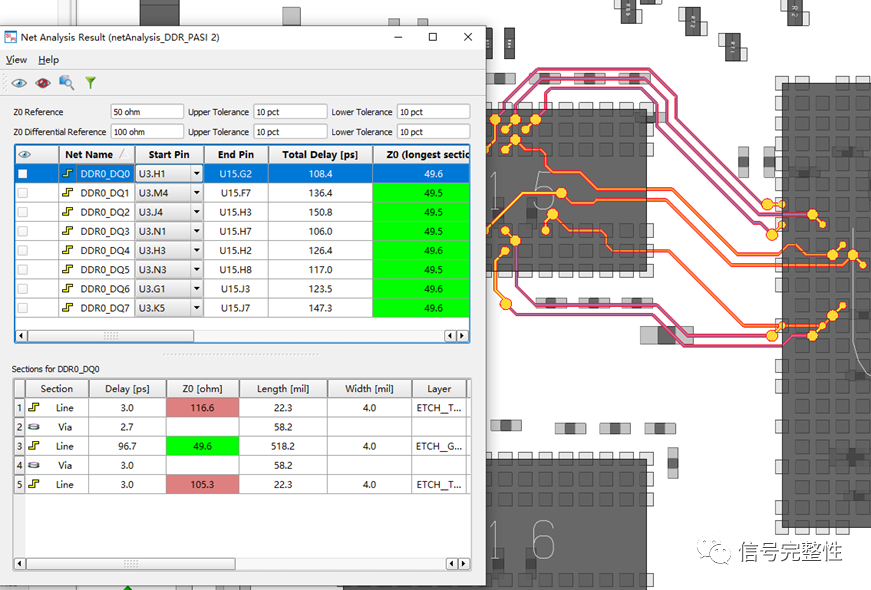

Layout工程师在设计的时候，总希望能快速地找到设计不规范或者不满足要求的点，尤其是对于一些对成本要求非常严苛的2layers高速板，总是会存在很多阻抗不连续点的设计。SIPro中的Rapid Scan就能满足这种快速分析的要求。下图所示是在SIPro中快速地查看传输线的阻抗情况：
6.传导仿真分析（CEMI）

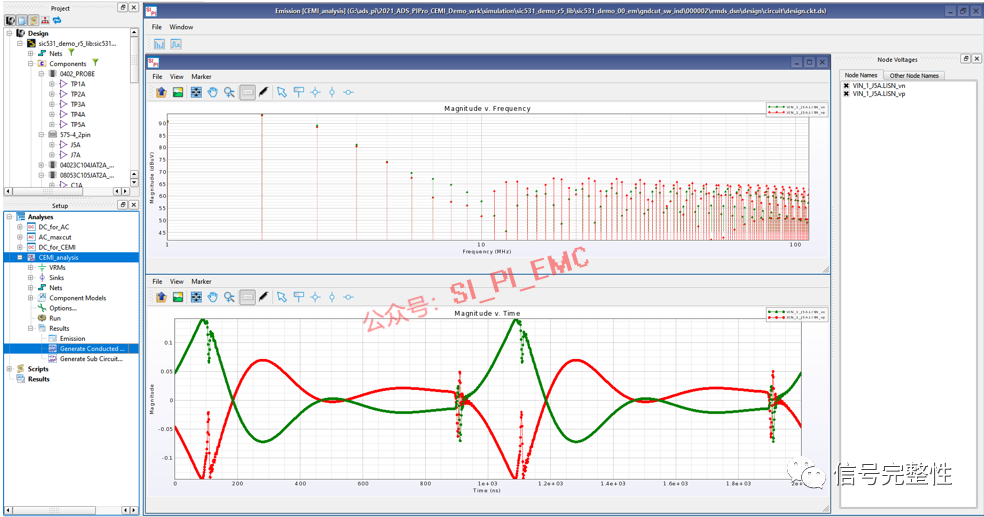

随着在电子产品中往往需要进行EMC的检测分析，传导就是EMC的一种。为了更好地发现、避免以及解决传导的问题。在PIPro中可以利用CEMI对电路进行传导的仿真分析。下图所示为CE的仿真结果。
仿真后，还可以生成testbench，在ADS原理图中做进一步的电路分析，以找到解决问题的方法。
总之，使用SIPro/PIPro可以非常快捷方便地完成PCB的信号完整性、电源完整性和PCB传导的仿真以及提取传输线和电源系统参数模型的。
