低功耗设计详解（UPF编码篇）

文章来源于处芯积律，作者处芯积律

图1 UPF文件包括/定义低功耗设计的内容

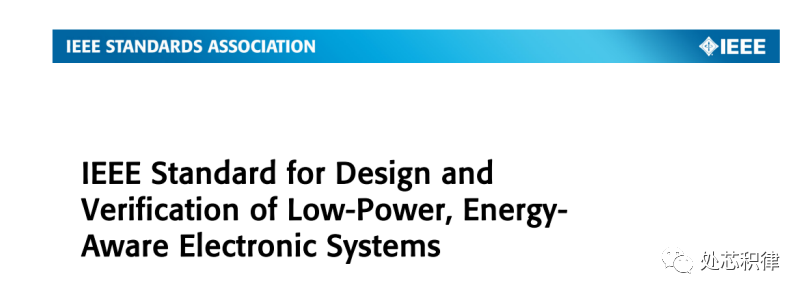

实际上UPF重点是在描述定义芯片功耗架构（比如电压源的定义，power state的定义，低功耗单元ISO，MTCMOS（PSW），LVL，ELS单元的连接关系，供电关系以及布局信息），UPF 文件和SDC文件一样，有自己的书写风格，实际上UPF早就被认定为标准协议，做过低功耗设计的后端工程师应该知道，在innovus内在吃入UPF3.0的时候，文件名并不叫UPF，而叫IEEE1801，下图是UPF的使用标准，可以看到为IEEE 低功耗设计标准，其中包括UPF的指令的man page以及使用的注意事项。

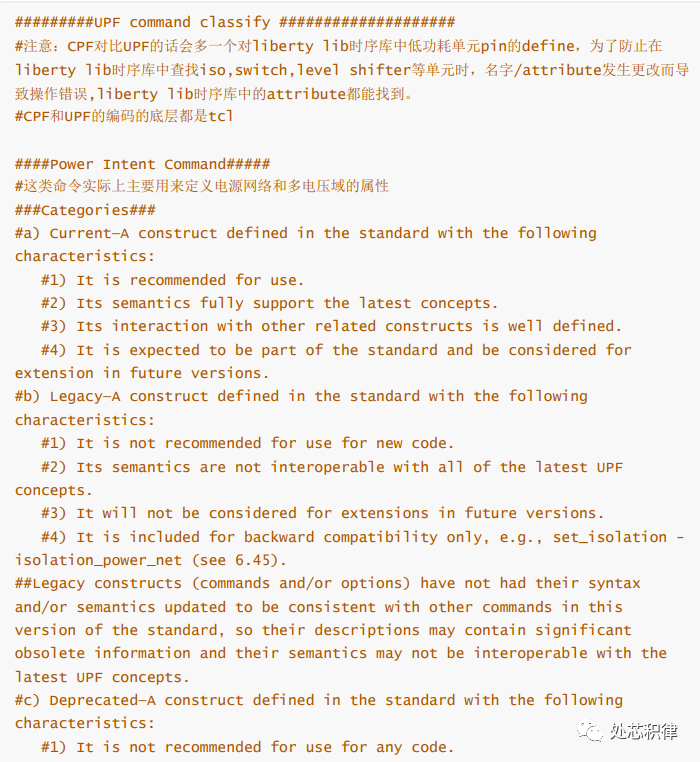

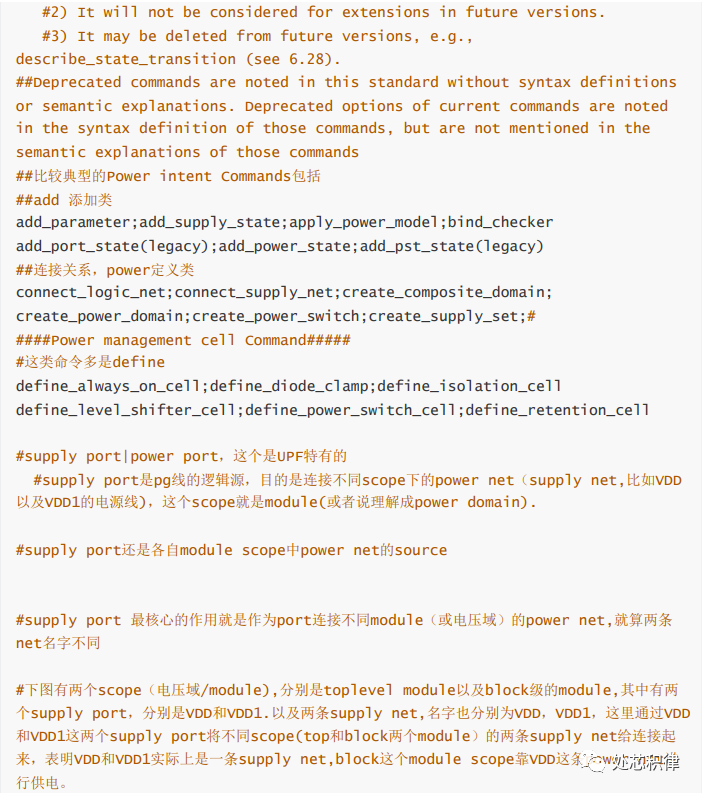

UPF编码基础（内容：电源网络定义，多电压域设计，低功耗模式，低功耗单元规则（rules)，芯片边缘供电定义，IP供电描述）

实际上UPF贯穿整个中后端设计，不同的电压域，里面的lib_cell用的对应library库（包含各种.lib的总库)也不一样，比如1.0V用1.0V的library，2.0V用2.0的library库。综合中一般加ISO，ICG，LEVELSHEIFTER，而SWITCH_cell（MTCMOS四PIN的串链）在物理设计里面加。同时值得注意的是，一般低功耗单元都是加在powerdomain的boundry边缘处，但是如果有些低功耗的单元（iso,level shifter)是加在marco的pin上面的时候,就不能放在电压域boundry处。CLP验证主要验证UPF架构（就那些内容）写的对不对，通过Cadence家的conformal工具实现，Tempus和Voltus是Cadence的PT和PI的signoff工具。

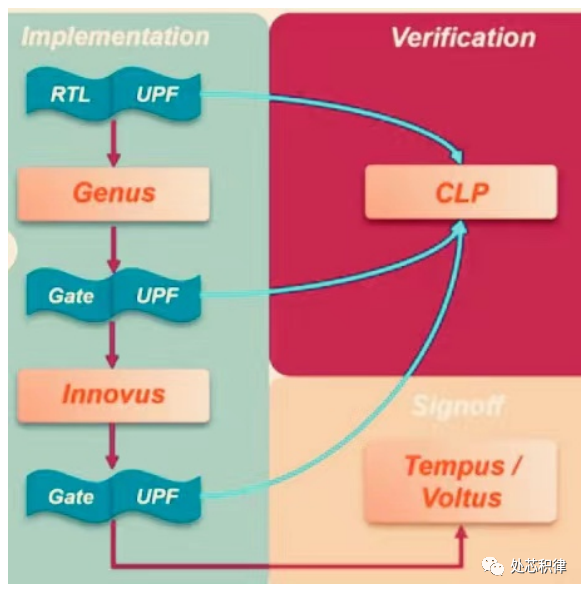

图2 UPF中后端全流程以及signoff CLP,PI验证流程

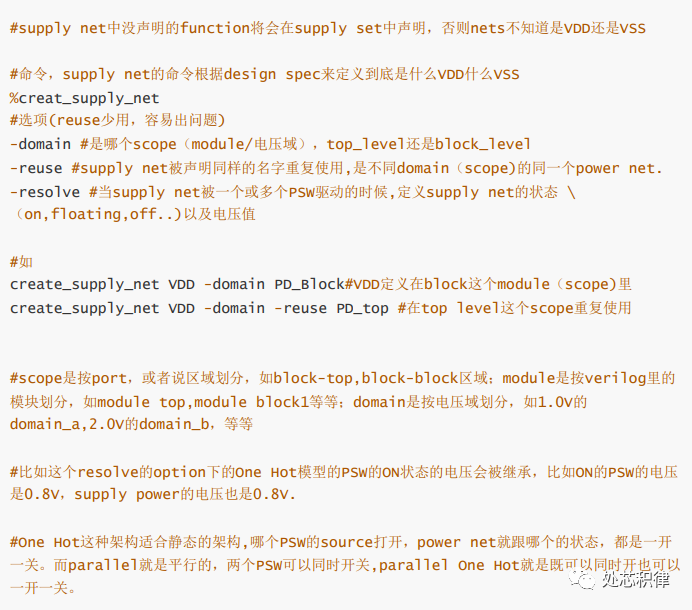

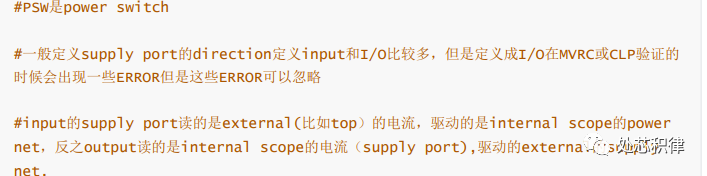

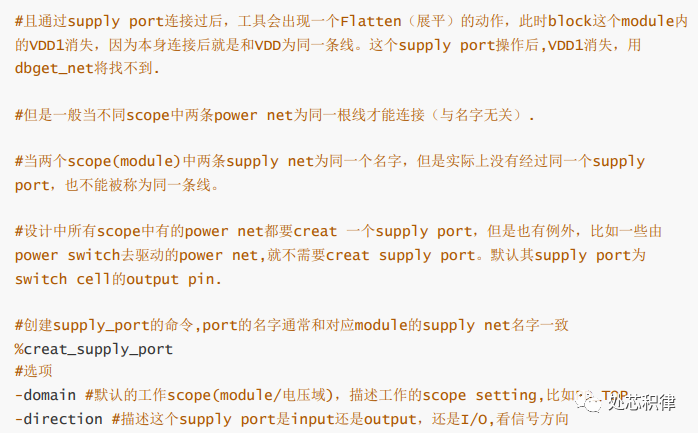

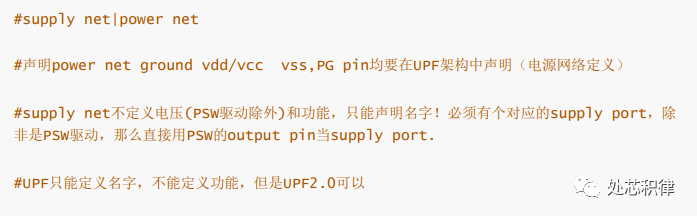

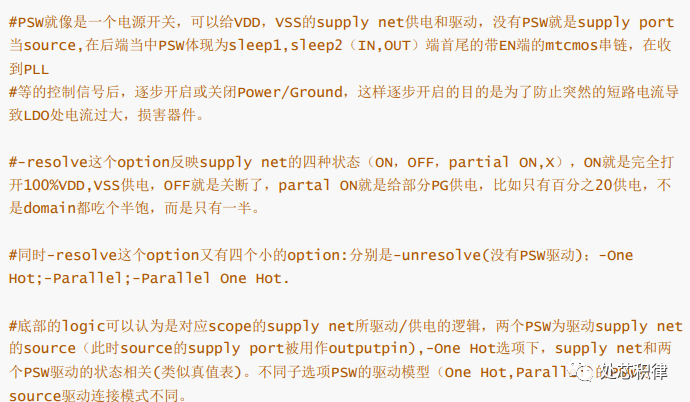

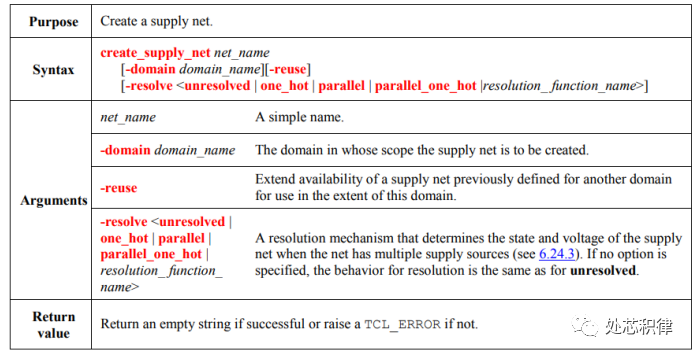

UPF电源网络定义 supply net

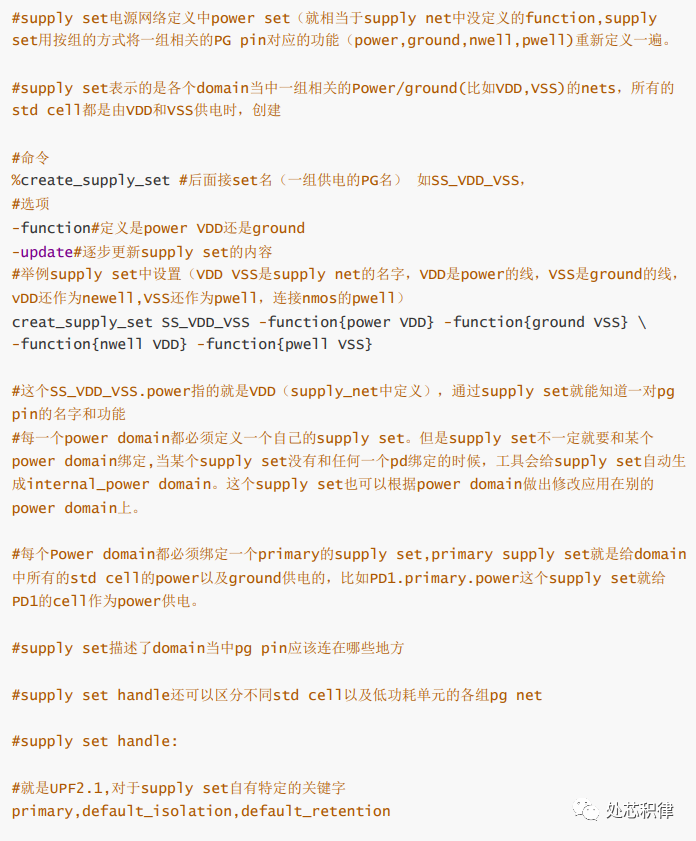

UPF电源网络定义 supply set

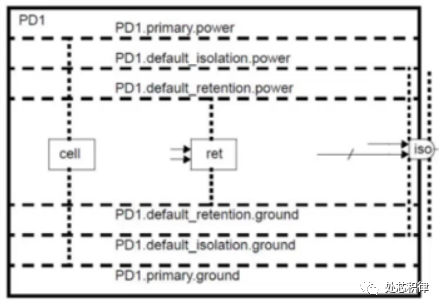

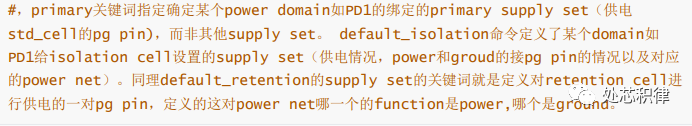

图为PD1的supply set包含内给element供电的primary power,给iso和retention供电的常开pgnet）。

到这里，小编已经介绍完了UPF编码的大概内容以及UPF在后端的应用流程，同时也介绍了supply_net以及supply_set两个重要的UPF create命令。下次小编将会以一个多PD的module的UPF为例，详细解释并一步一步讲解UPF的书写规则，让手写UPF低功耗文件不再是难事，各位ICer也能通过UPF给自身项目模块进行电源网络，电压域供电规划。
