南京芯视界发布新一代3D dToF芯片，性能远超索尼！

来源:芯智讯发布时间:2023-05-141988浏览

5月12日，由中国半导体行业协会IC设计分会（ICCAD）、芯原股份、松山湖管委会主办的主题为“AR/VR/XR×元宇宙”的“2023松山湖中国IC创新高峰论坛”正式在广东东莞松山湖召开。南京芯视界微电子科技有限公司（以下简称“南京芯视界”）发布了其自研的3D dToF芯片VI63xx系列。

2017年，苹果在iPhone X系列当中引入3D结构光技术，采用Face ID取代指纹识别的Touch ID之后，迅速引爆了3D视觉市场。之后，相对于3D结构光技术探测距离更远、应用场景更广的3D ToF技术也得到了迅速发展。2020年，苹果率先在其新iPad Pro采用了基于dToF技术的“雷达扫描仪”，之后发布的iPhone 12 Pro和iPhone 12 Pro Max也配备了基于dToF技术的后置的“雷达扫描仪”，进一步加速了dToF技术的应用。

其实，在苹果采用dToF技术之前，业界已经有不少智能手机厂商的旗舰机型也采用了3D ToF镜头，但是基本都是基于iToF技术的。相比之下，dToF具备低功耗、抗干扰等优势，适用于对测距精度要求高的较远距离测距场景，这也使得dToF技术更适合于AR/VR/MR、3D建模、车载LiDAR等方面。

需要指出的是，dToF 深度算法相对简单，但难点在于用以实现较高精度的 SPAD（单光子雪崩二极管）。dToF 要检测光脉冲信号（纳秒甚至皮秒级），因而对光的敏感度要求会很高，因此接收端通常选择 SPAD或者 APD（雪崩光电二极管）这类传感器来实现。但是，APD集成度弱于普通的CMOS 图像传感器，像素尺寸一般大于 10μm，从而分辨率通常较差，成本也更高。相比之下，SPAD比APD更敏感，一个光生载流子就能触发大量雪崩电流，并且能够直接产生数字触发信号，可以实现更小像素尺寸，而且可与CMOS全兼容。可以说，SPAD技术是目前 dToF 技术的核心，但是技术难度大且制作工艺复杂，目前仅少数厂家具备量产能力。

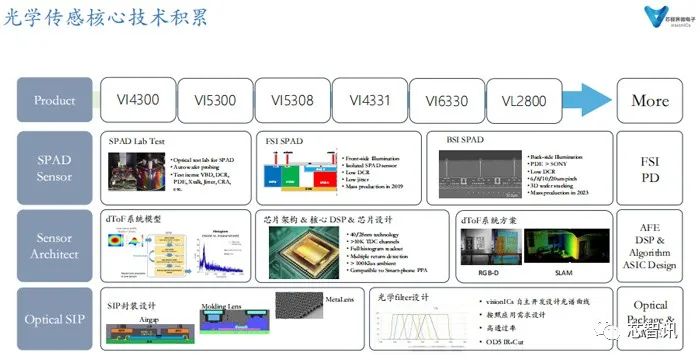

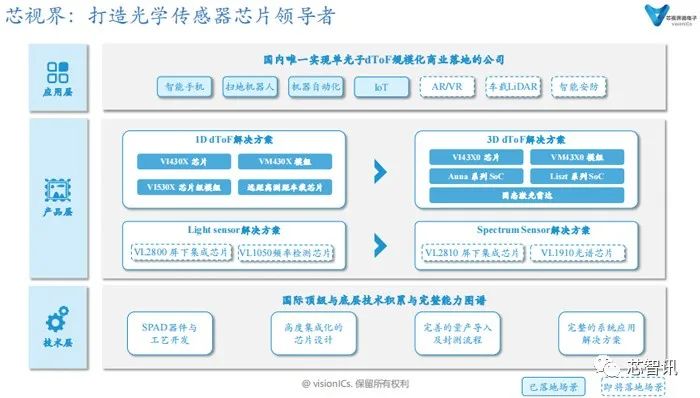

据南京芯视界产品总监张良先生介绍，成立于2016年的南京芯视界，是国内唯一实现单光子dToF规模化商业落地的公司，目前已经是国产dToF技术领域领域的领军企业，在SPAD传感器、dToF系统模型、核心DSP、dToF系统方案、光学SIP设计等核心技术方面都有积累。

具体产品方面，早在2020年下半年，南京芯视界的首款dToF产品就已经进入了量产，目前已经有机器视觉及量测传感器VI43X0系列、手机XR应用传感器VI63xx系列和三维建模传感器VI4331系列，在2021年和2022年已累计完成数千万级的交付，在智能手机、扫地机器人、机器自动化、IoT方面都有落地。目前南京芯视界还在积极开拓新的客户与新的产品线，比如基于光学芯片的光强检测等相关检测方案来做一些新应用。公司融资方面，也获得了华为、科沃斯、宁德时代、比亚迪等知名企业的投资。

在本次的松山湖IC创新论坛上，南京芯视界产品总监张良先生重点介绍了面向手机、XR应用的VI63xx系列。据介绍，VI63xx基于自主研发的BSI＋3D堆叠工艺，是一款高性能、低功耗、小尺寸的单光子3D dToF图像传感器，集成了1.2K像素（40行 x 30列）的SPAD 探测器阵列以及3D Global Shutter成像电路。基于芯视界的单光子探测技术和直接光飞行时间（dToF）技术，VI63xx可以输出精度为毫米级的3D点云数据及深度图，探测距离最高可以达到18.6米。这款SoC可以为AR/VR/XR 等穿戴设备的3D成像提供了高效能、低功耗、低成本、高集成、超易用的解决方案。

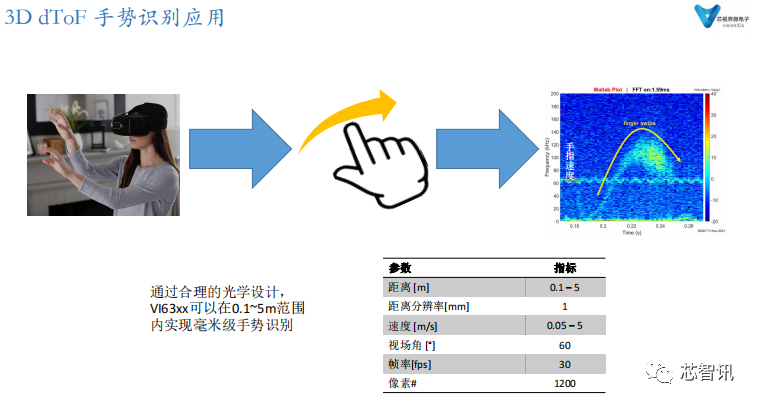

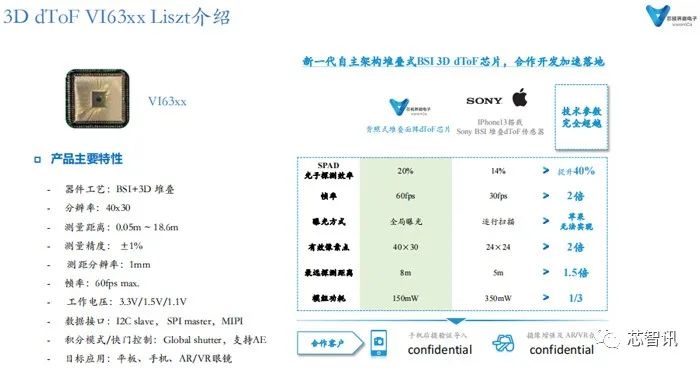

张良表示，相对于iPhone 13系列搭载的索尼的dToF传感器，VI63xx系列的各项技术指标都有大幅度的提升，比如SPAD探测效率提升了40%，帧率提提高了1倍，有效像素点也提高了1倍，最大探测距离提高了超过50%，模组功耗降低了2/3。目前VI63xx系列产品的应用正在往手机、AR、VR、XR等方面推进，比如做3D模型的建模、3D手势的识别等。通过合理的光学设计，目前VI63xx系列可以在0.1~5m范围内实现毫米级分辨率的手势识别，帧率可以达到30FPS。
