今天遇到一个这样的问题。
之前设计的PCB打样回来了,电路板上有电池供电,有充电电路,电池没电后,可以直接给电池充电。
结果在调试硬件的时候,发现拔电池的操作,充电IC很容易被烧坏。电路板充电电路如下所示。

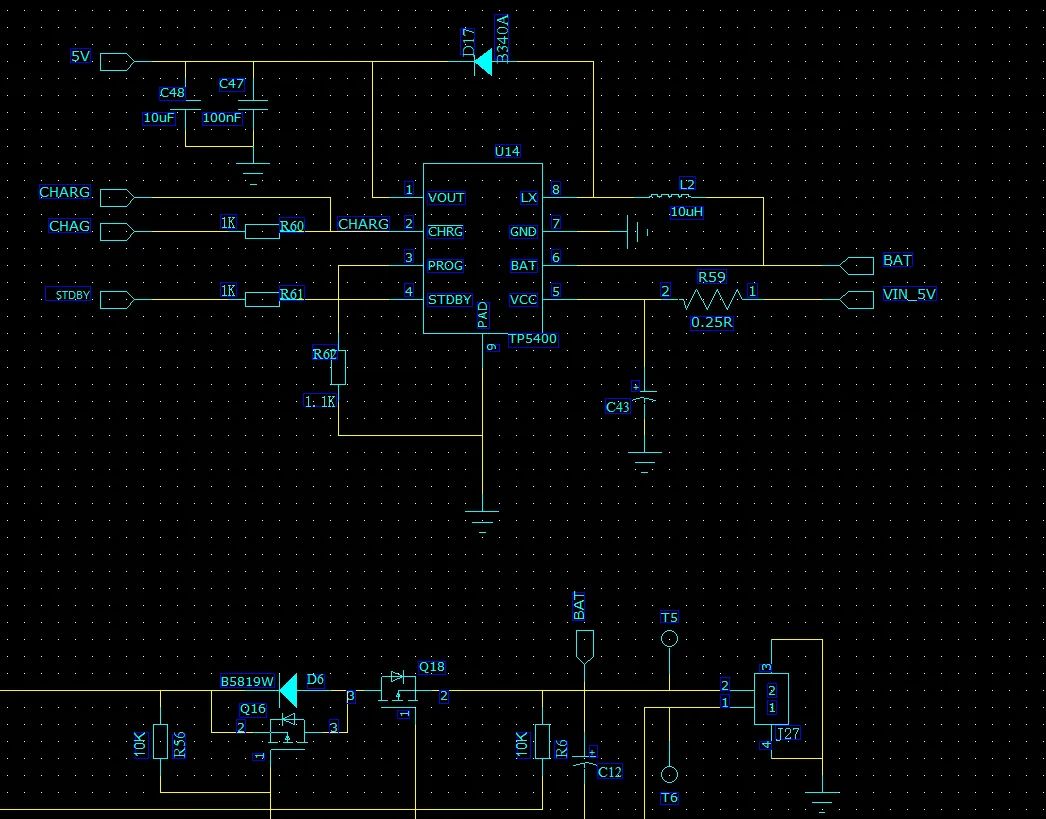

充电电路原理图如下。

如上图所示,充电电路中的充电IC选用的是TP5400,这是一款集充电和放电一体的充电IC,最大充电电流是1A。
拔电池时,这个充电IC很容易被烧,而且每次被烧,用万用表测量充电IC的6脚和8脚都是短路的。但是,把电感L2拆下来再测量,就只剩下8脚短路了。
初步认为造成充电IC烧坏,跟电感L2有关。因为电感L2和二极管D17在这里构成的是boost型的开关电源电路。当拔电池时,接电池这一侧的电感PIN没有续流二极管,没有泄放回路,电感的感应电动势比较大,从而把充电IC的管脚击穿损坏。
不过,还需要进一步排查分析,才能确定是不是这个原因引起的。如果你有不同的见解和好的建议,可以留言告诉一下,让我去验证,最终找出真正的原因。
