DC2042A 能量收集多源演示板

Linear Technology DC2042A 是一款多功能的能量收集演示板，能够接受压电、太阳能、4 mA 至 20 mA 环路、热电型能源或其它任何高阻抗 AC 或 DC 电源。

该板包含四个独立的电路：

LTC?358-1：压电能量收集功率供应;LTC3108：超低电压升压转换器电源管理器;LTC3105：带功率点的DC/DC升压转换器控制和LDO调节器;LTC345 9:10V微功率同步升压转换器;LTC935-2/LTC935-4：Ultralow Power监控器电源故障输出可选择的阈值。

该板支持以下互连：

该板支持直接连接到 dust mote 演示板 DC9003A-B 片上系统;

该板包含多个跳线，可用不同方式对该板进行配置。该板的可定制性使其成为任何低功率能量收集系统的完美评估工具。

功能

超低电压转换器和一次电池寿命扩展器

400 mA 升压转换器，具有 MPP 控制和 250 mV 启动

10 V 微功率同步升压转换器

超低功耗监控器

压电式能量收集电源

应用

电源管理

能量收集解决方案

启动程序

参考图2到6进行适当的测量，设备设置和跳线设置如下，测试程序。

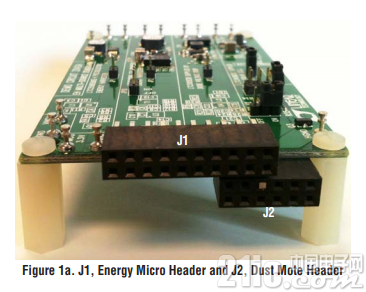

1.注意确保正确的头密钥位置，兼容的适配器板的互连。

J1(能量微STK头)没有密钥。

J2(尘埃粒子头)在位置5有一个键。

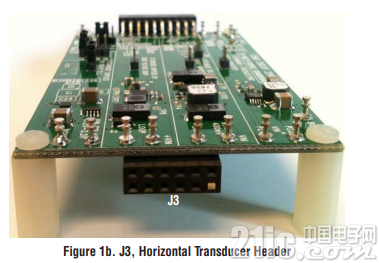

J3(水平换能器报头，未安装)在标准构建中有一个关键位置12。

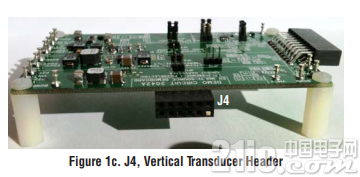

J4(垂直换能器头)有一个关键位置12。

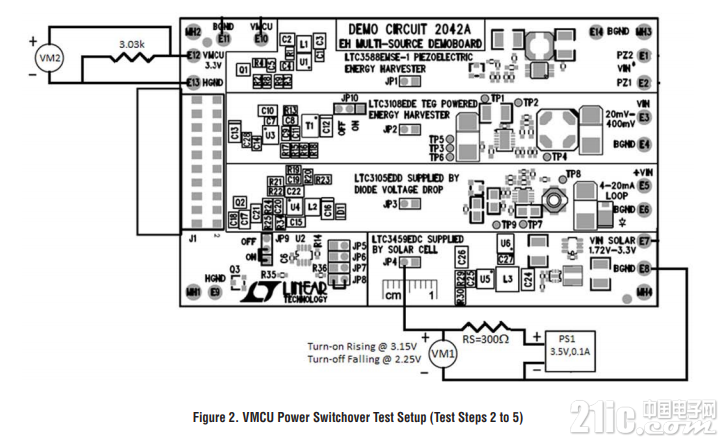

2.配置测试设备和跳线如图所示

在图2中。验证跳线设置如下：

JP8.安装

JP9.安装在“ON”位置

JP10.打开

3.缓慢增加PS1并观察电压VM2打开。VM1应等于约3.15V。

4.慢慢地将PS1降低到零。观察电压VM1，VM2迅速下降到0V。VM1应等于约2.25V。

5.关闭PS1

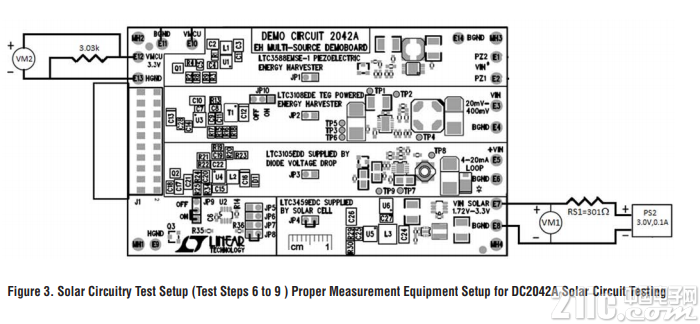

6.安装JP4并重新配置测试设备如图3所示(太阳能电路测试)。

7.断开PS2，设置PS2到3.0V。关掉PS2。重新连接PS2并开启PS2。

8.观察VM1和VM2上的电压。电压VM1应该是大约2.49 V和VM2。应该是3.3V。

9.关闭PS2

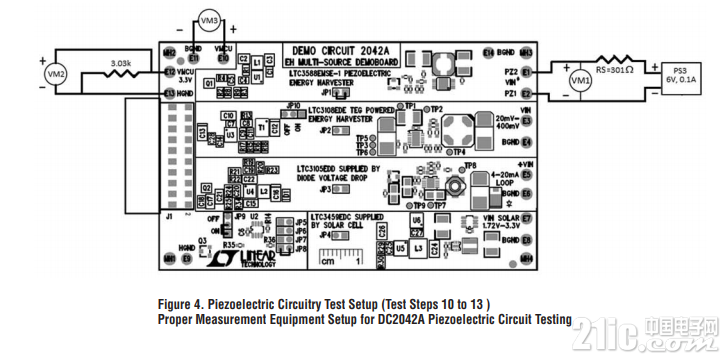

10.将JP4移动到JP1。断开板上的PS2。SETPS3等于60V。重新配置测试设备。如图4所示。

11.打开PS3。观察VM1和VM2上的电压。VM1上的电压应该大约为5.77伏。VM2应为3.3V。

12.使用VM3观察JP5-2上的电压。电压应等于VM2上观察到的相同水平。

13.关闭PS3

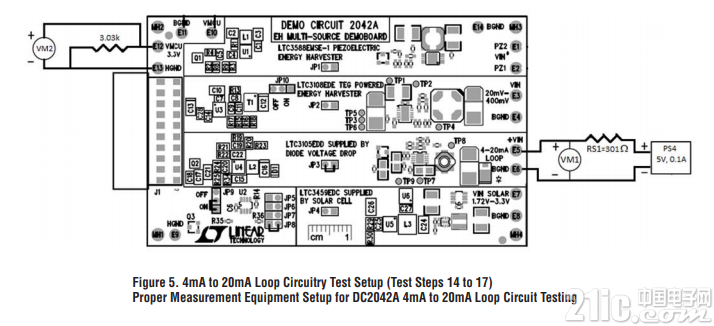

14.将JP1移到JP3.DeNeXTPS3，从设置PS4等于5.0V。重新配置测试设备。如图5所示。

15.打开PS4。观察VM1和VM2上的电压。VM1上的电压应约为0.34伏。VM2应为3.3V。

16.使用VM3观察JP7-2上的电压。电压应近似等于观察到的水平在VM2上。

17.关闭PS4

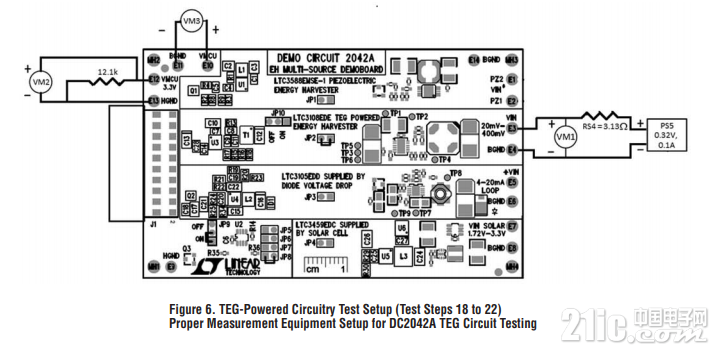

18.将JP3移动到JP2。从板上断开PS4并设置PS5等于0.32 V。重新配置测试设备如图6所示。

19.打开PS5。观察VM1和VM2上的电压。VM1上的电压应约为0.14V。VM2应为3.3V。

20.使用VM3观察JP6-2上的电压。电压应该是大约2.0V。

21.使用VM3观察JP10-1上的电压。电压应该是大约5.0V。

22.关闭PS5。

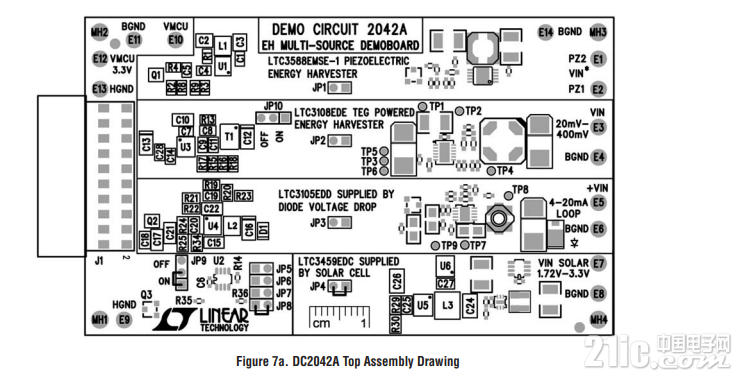

23.重置跳线，如图7A所示。

JP1打开

JP2.打开

JP3.打开

JP4.安装

JP5.打开

JP6.打开

JP7.打开

JP8.安装

JP9.安装在“ON”位置

JP10.打开

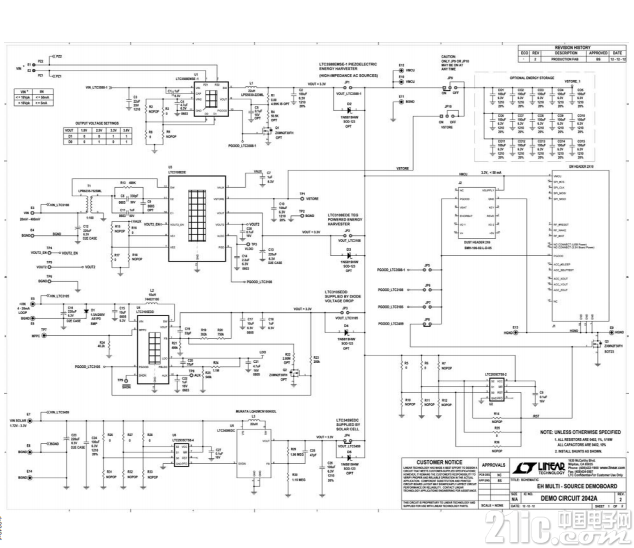

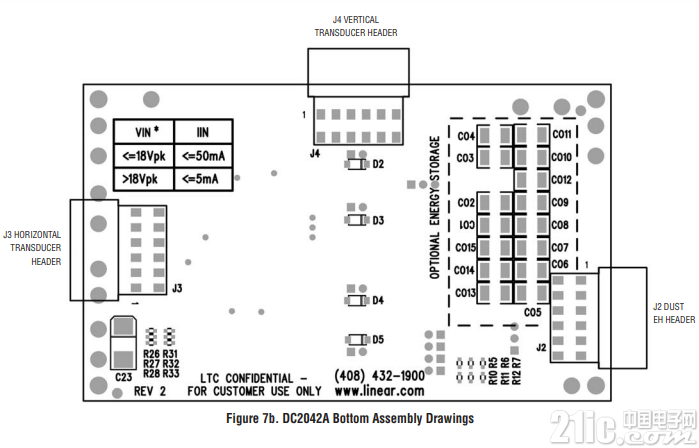

示意图：
