前言

2021 年5 月，USB-IF 协会发布了全新的USB PD3.1规范，该规范将快充功率上限从100 W提升至240 W（支持Extended Power Range，简称EPR）。充电功率的提升也让USB PD的应用从手机、笔记本电脑，扩展到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域。

面对更多的应用场景，市场对于PD协议芯片的要求也越来越高。慧能泰半导体顺势推出一款支持PD3.1 EPR且集成MCU的高性能PD协议芯片HUSB362，支持EPR模式140 W（28 V 5 A），PPS支持从18 W到100 W，AVS支持从100W到140W。目前HUSB362已通过了USB-IF协会的PD3.1合规性测试，TID为9329。

慧能泰PD3.1 EPR 协议芯片HUSB362

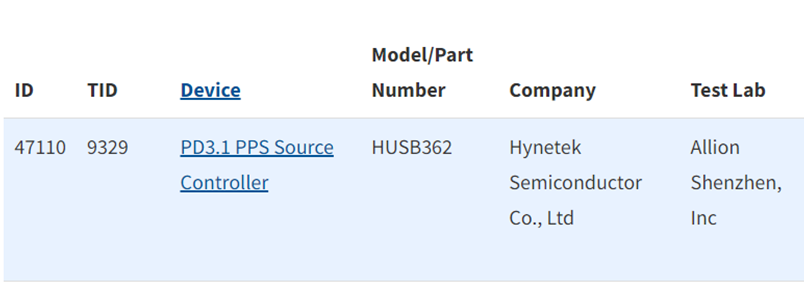

图1.HUSB362 TID图片

通过HUSB362实现的140 W（28V5A）大功率快充设计，外围仅需1颗光耦和少量电阻即可实现输出电压调整和前级PFC控制。该方案采用的是3mΩ的高精度电流采样，确保了采样精度同时大大降低了系统的功耗，而且可以同时支持高端电流采样和低端电流采样。

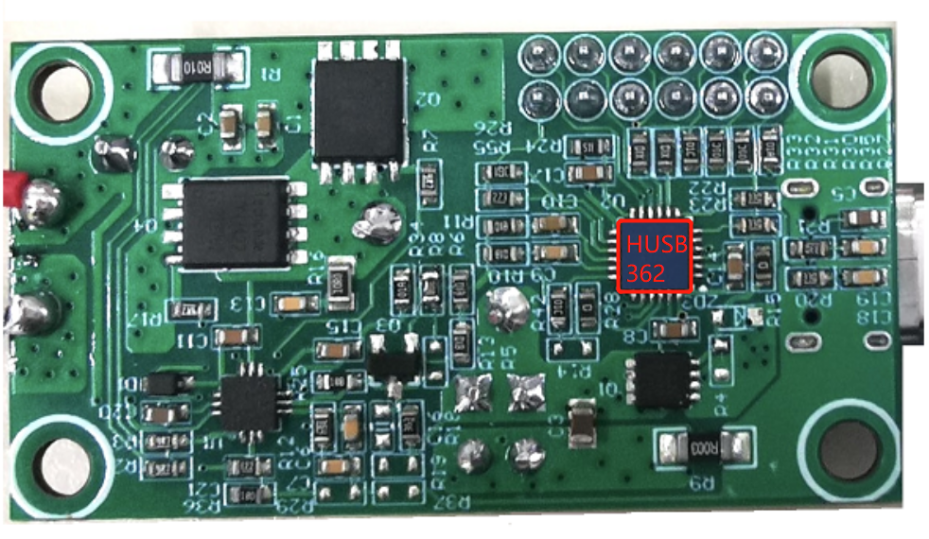

图2.HUSB362 28V5A设计小板

在PD3.1标准中， EPR工作模式增加了28 V，36 V和48 V三种固定电压档和三种可调电压档（Adjustable Voltage Supply，简称AVS）。PD3.1 EPR模式下的OVP设置为对应电压的120%，更高的电压也给PD协议芯片带来更多的挑战。HUSB362支持PD3.1 EPR模式，电压上限支持到28 V，实际耐压更是高达35 V。

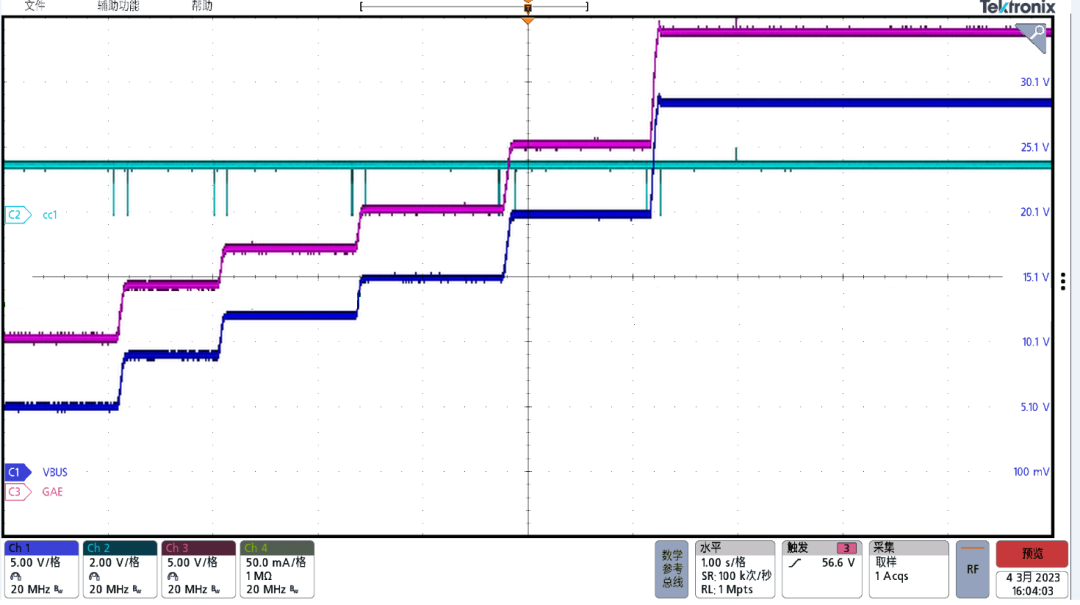

图3. HUSB362 28V5A设计小板电压调试示例

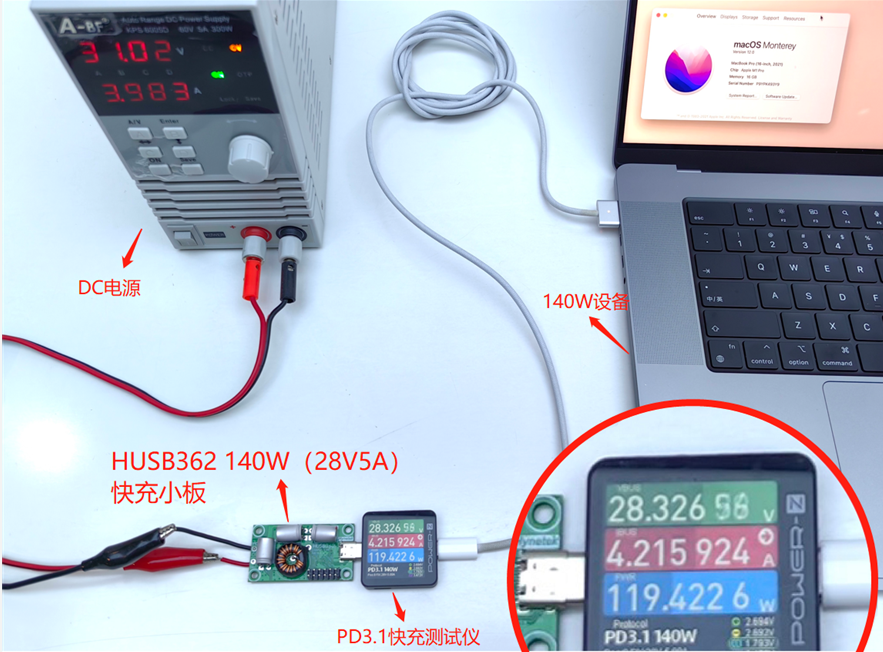

图4. HUSB362 28V5A设计小板工作示例

在大功率AC-DC应用场景中，充电器、适配器对功率因数和输入电流谐波的要求需要增加PFC电路来实现。为了提升电路效率降低系统功耗需要对PFC进行控制，而HUSB362集成了高精度电压电流采样，能自主计算输出功率，从而智能化地调节PFC线路开关。

在上述调压过程中，HUSB362就实现了对前级PFC的控制：轻载（可编程，实验设置为输入功率75W以内）时断开PFC电路，功率变大时再启动PFC电路。

另外，充电器功率变大，传统电源架构下的充电器体积将随之增加。这个时候我们可以通过降低开关损耗、提高热性能、采用新电源架构提升充电器的功率密度的方式来减小大功率充电器的体积。

AHB（不对称半桥）具有较高的转换效率，支持电压的宽范围输出，HUSB362+PFC+AHB可实现高效小型化的大功率快充电源设计。

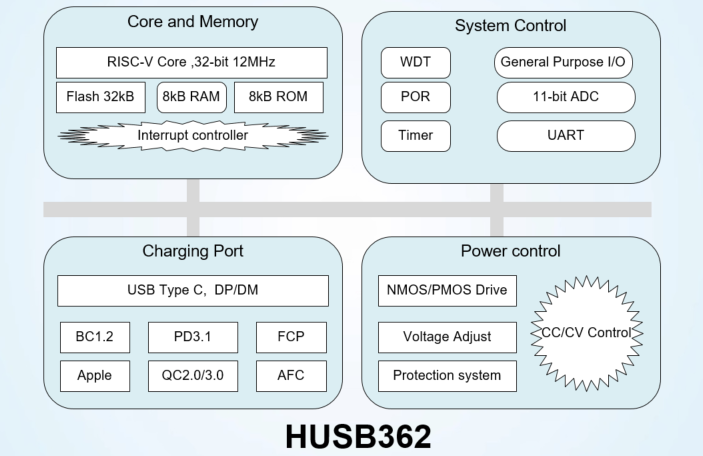

图5. HUSB362功能框图

HUSB362作为一款集成了32位MCU的USB PD Source芯片，专为高性能电源设计。它可以支持多个具有可编程电压和电流的PDO，如PPS PDO、EPR PDO，所有的PDO都完全符合USB PD 3.1 V1.7规范。

HUSB362还实现了可编程的DPDM PHY，D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式，为传统设备提供了很好的兼容性。

HUSB362集成N-MOS驱动，可控制VIN和VBUS之间是否导通，从而保护与Type-C连接器连接的设备。另外，其CC1、CC2、D+和D-引脚的高电压容限和保护为系统提供了更多的可靠性。除此之外，针对LPS（限功率电源），HUSB362也作了充分的保护设计。

图6. HUSB362产品特性

对于快充电源设计而言，恒压环路控制（CC）与恒流环路控制（CV）是必不可少的。HUSB362集成了优质的恒压控制环(CV)和恒流控制环(CC)，同时集成FB调压模式，可同时应用于ACDC或者DCDC。无论何种应用场景，都能实现双环路控制，提升稳定性同时兼顾兼容性。

HUSB362集成双环路的设计可让用户采用极简的外围元件实现应用设计，提升空间利用率和设计难度同时降低BOM成本。

图7. HUSB362 140 W 3C1A降功率快充电源设计电路图

HUSB362还支持多口快充电源设计。通过2颗HUSB362和1颗HUSB365可以实现140 W 3C1A的降功率快充电源设计。单口工作时，单C口最大支持140 W（28V5A）快充，其中C3最大支持65 W（20V3.25A），单A口默认18W快充，电压电流可编程；任意两口及以上工作时，C口降功率，电压电流可编程，如果C3与A1口同插，输出退回5V。适用于各类墙插、排插、车充等应用。
