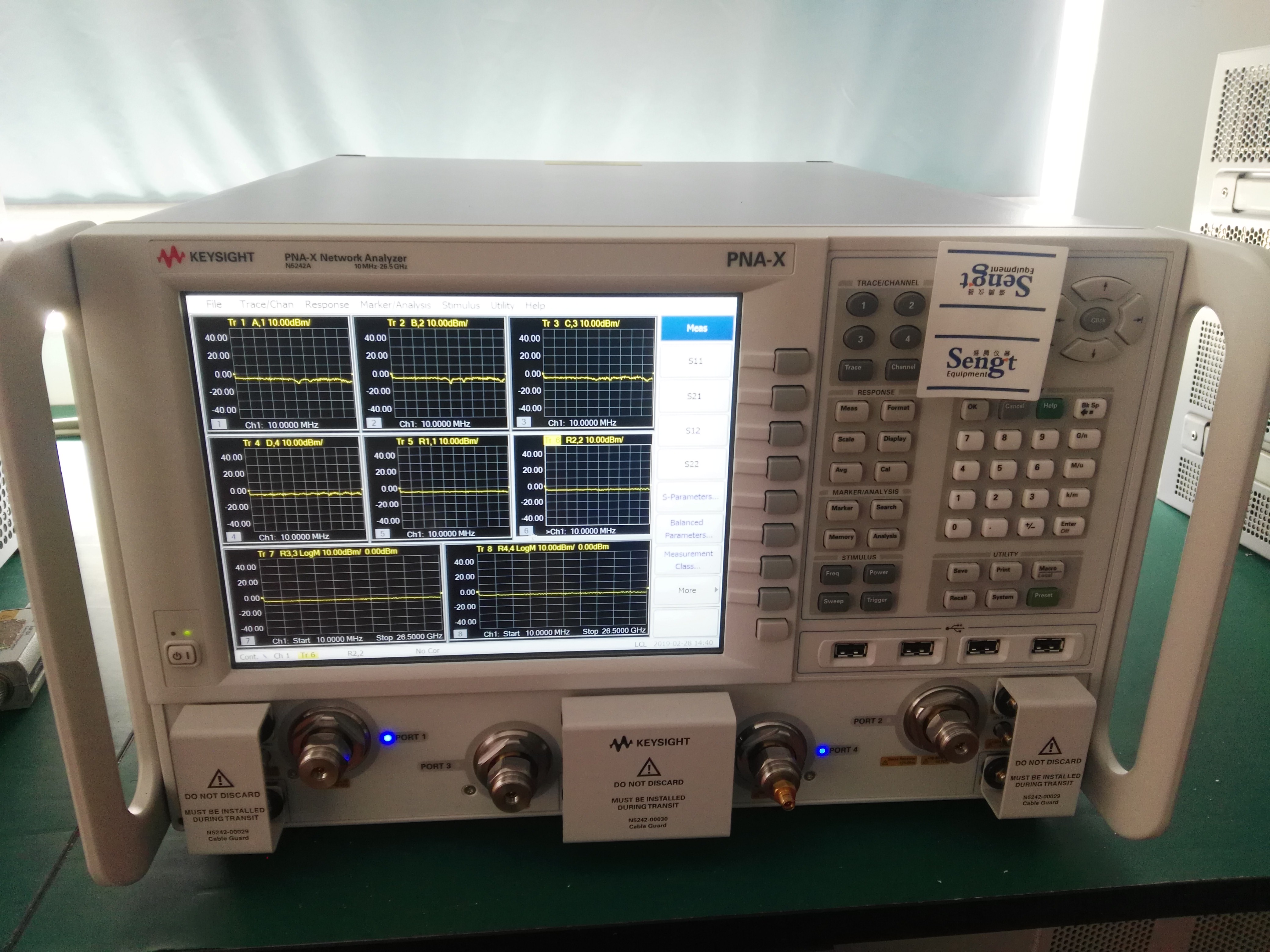

Agilent微波网络分析仪N5242A

N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、
13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求

产品介绍
N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、
13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试
需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关，能够提供的可配置性。
取代机架和堆叠
PNA-X 可以取代机架安装式和堆叠式设备，减少您需要使用的设备数量。
详细介绍
N5242A PNA-X微波网络分析仪应用软件包括：S 参数（连续波和脉冲）
噪声系数增益压缩
互调和谐波失真转换增益/损耗真正差分激励毫米波
非线性波形和 X 参数? 表征-查看测量解决方案实例：X参数测量天线测试
N5242A PNA-X微波网络分析仪主要特性与技术指标
10 MHz 到 26.5 GHz
2 端口或 4 端口，具有两个内置信号源
132 dB 系统动态范围和 130 dB 接收机动态范围、100,001 点、32 通道、5 MHz IF 带宽
高输出功率（+18 dBm）、低谐波（-60 dBc）和宽功率扫描范围（38 dB）
佳动态精度――在接收机端使用 0.1 dB 压缩和 +13dBm 输入功率
在 10 Hz IFBW 时仅有 -114dBm 的低本底噪声
