搞懂象限就不会在卷带包装中迷路

Q
A问：Microchip 卷带包装中零件方向与所在象限
Microchip的MCP1804T-3302I/OT线性稳压器的标准零件方向或所在索引象限 (Index Quadrant)为3，因为它是5引线SOT-23封装（SOT23-5）。大多数设备的顶面上都有索引标记/点，指示引脚1或A1的位置（视情况而定）。

要进一步了解哪些Microchip产品在磁带和卷轴上具有标准方向或反向方向，请参阅以下内容以供参考。

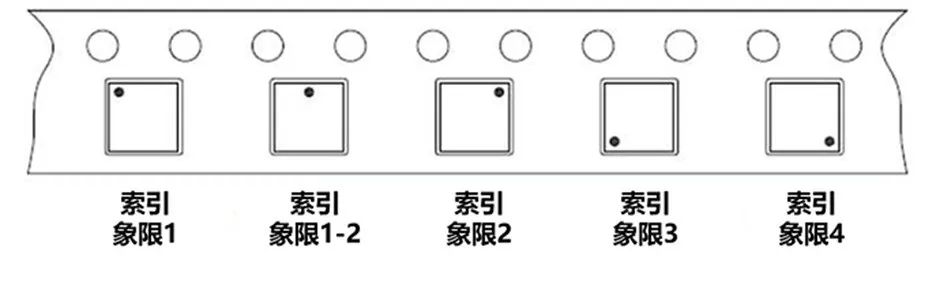

通过将空腔划分为带编号的象限，并列出出现索引标号的象限（如下图所示），可以指示索引标号在空卷带的位置。

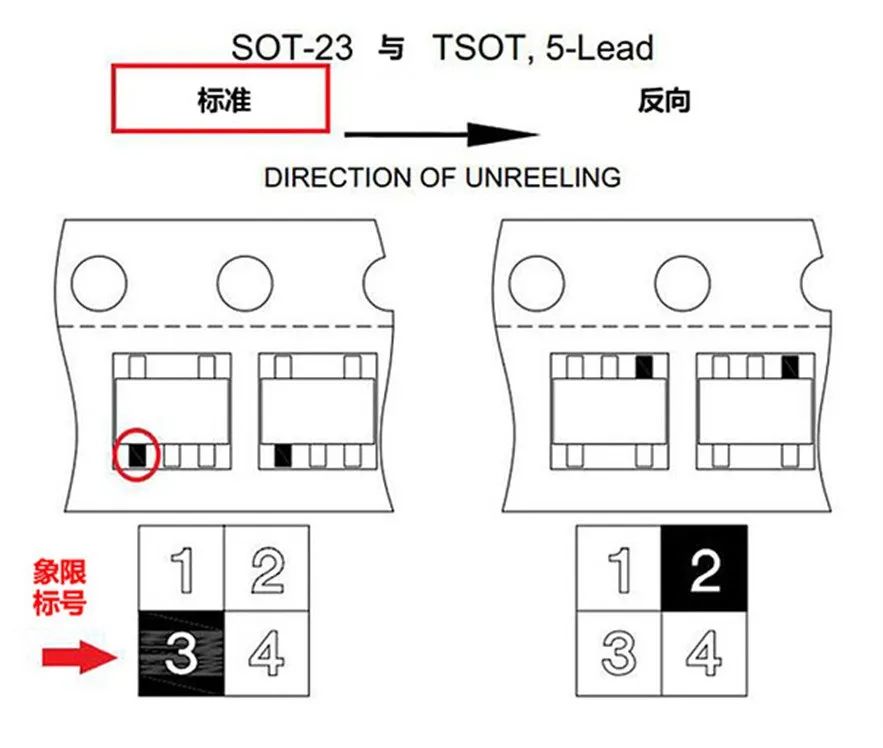

在收集了关于包装类型和象限索引的数据后，我们可以参考下面的EIA标准包装方向，了解磁卷带上哪些零件具有标准方向或反向方向的信息。

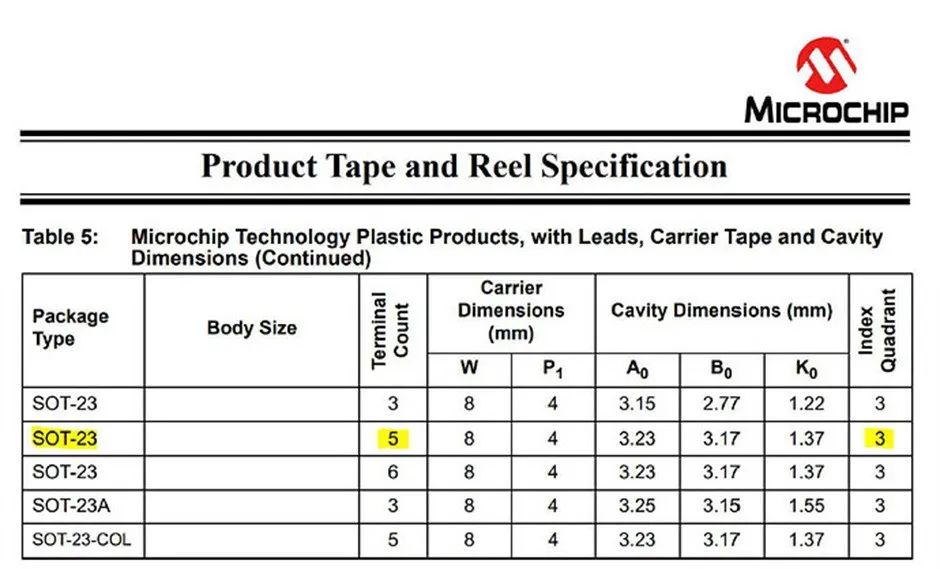

对于5引脚SOT-23包装，在产品卷带说明文件中的包装方向的信息。

稳压器-线性
