自制一款1A锂电池充电电路，让普通锂电池亦可用手机充电器充电

不少电子爱好者手里都有一些从旧的数码产品中拆下的18650锂电池或手机锂电池，由于没有充电器，给这些锂电池充电比较麻烦。本文介绍一款充电电流可以设置的大电流(最大充电电流可达1A)锂电池充电电路，其简单易制，并且带有充电指示灯和充满指示灯，充满电后，整个电路可以自动处于微功耗省电模式。该充电电路的输入电压范围为4.5～6V，可以通过手机充电器来给锂电池充电。

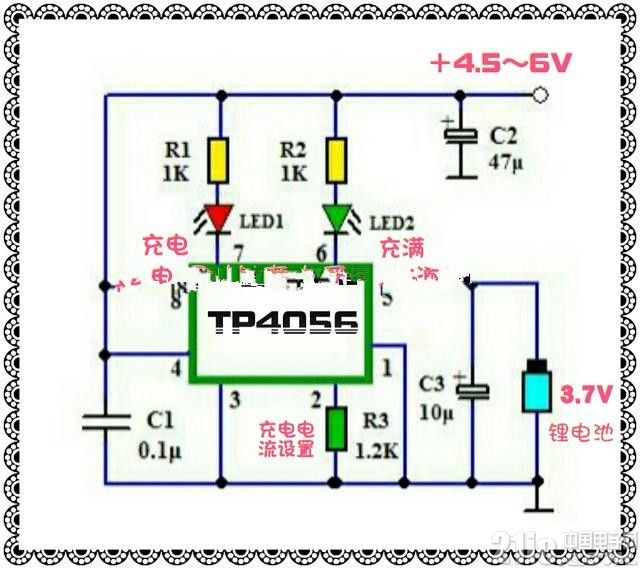

电路如上图所示。TP4056是一款单节锂电池充电专用IC，其工作电压范围为4～8V，典型值为5V(实际中电压不要达到极限值8V，以免损坏IC)，充电电流可由外接电阻来设定，充电终止电压为4.2V。该IC还带有充电控制端，当控制端为低电平时，电路停止充电，处于微功耗省电状态。另外，TP4056的充电输出级为P沟道MOS场效应管，故在使用时不需要在充电输出端⑤脚与锂电池之间接入防倒流二极管，当输入的充电电压撤去之后，TP4056自动进入微功耗状态，此时锂电池流入TP4056的电流不大于2μA。

TP4056引脚功能介绍

TP4056的②脚为充电电流设置端，调整该端所接电阻的阻值即可改变充电电流。当R3取值为1.2KΩ时，充电电流为1000mA;R3取值为2KΩ时，充电电流为600mA;R3取值为2.4KΩ时，充电电流为500mA。R3取值越大，充电电流越小，实际中可以根据锂电池的容量大小来选择合适的充电电流。

TP4056的⑥脚为充满指示端，⑦脚为充电指示端。充电时，⑦脚接的红色LED1点亮，充满电后，LED1熄灭，绿色LED2点亮。其⑧脚为控制端，该端接低电平时，整个电路停止工作，处于微功耗省电状态，此时整个电路的工作电流只有数十μA。正常使用时，该端应接高电平。

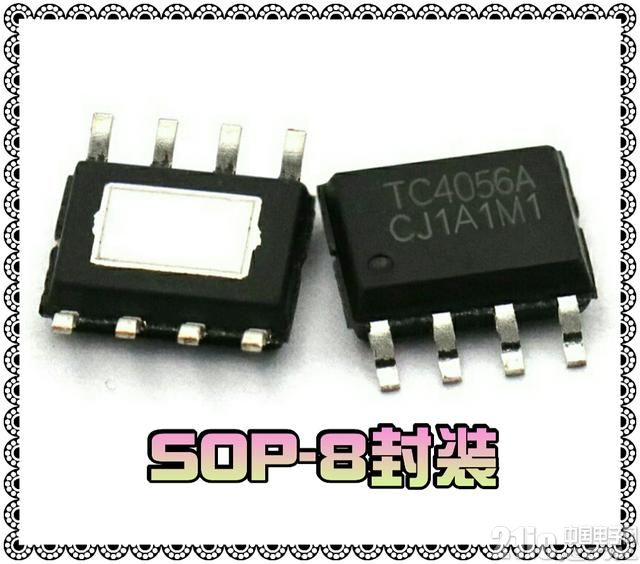

自制一款1A锂电池充电电路，让普通锂电池亦可用手机充电器充电▲ SOP-8封装的TP4056的外形。

上图中为TC4056，其功能及引脚排列与TP4056一样。这种SOP-8封装的底部带有散热片，使用时，将其焊接在PCB板的铜箔上便于散热。

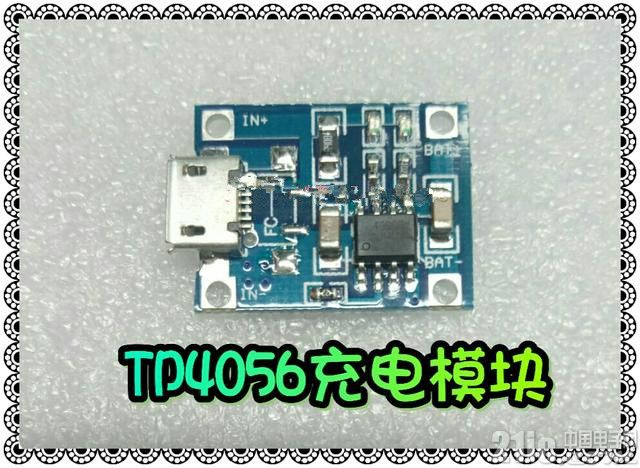

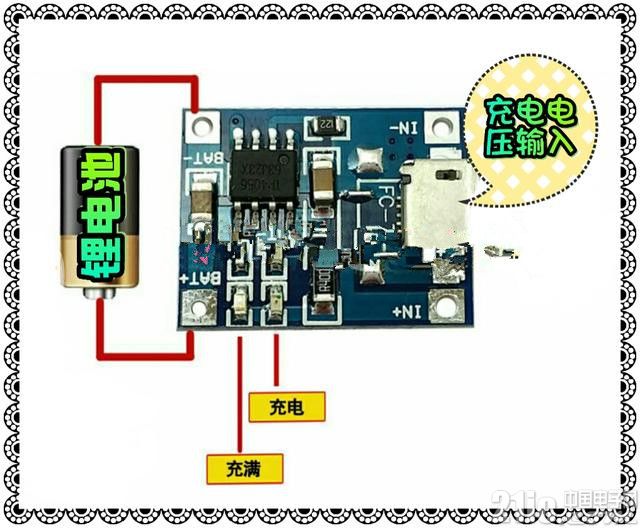

上图为成品的TP4056充电模块，这种模块上带有USB接口，可以直接与手机充电器连接，亦可以从IN+和IN-端接入4.5～6V的直流电压(该电压可由DC-DC稳压电路供给)。充电模块的BAT+和BAT-端分别与锂电池的正负极连接。电路板上还带有两个贴片LED指示灯，可以指示锂电池的充电状态。









现在网上亦有卖成品的TP4056充电模块，若嫌制作麻烦，亦可以直接选用成品的这种充电模块。制作时，电容C1和C3最好直接焊接在TP4056的引脚处，距离不可过远。电容C1可以选用高频性能好的陶瓷电容或独石电容。LED1和LED2可以选用3mm的高亮度发光二极管。
