四款经典3.7v锂电池充电电路图详解

来源:jsp发布时间:2019-01-04524浏览

3.7v锂电池充电电路图(一)

1、锂电池的充电：根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA以内时，应停止充电。充电电流(mA)=0.1～1.5倍电池容量(如1350mAh的电池，其充电电流可控制在135～2025mA之间)。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。

2、锂电池的放电因锂电池的内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命就相应缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。放电终止电压通常为3.0V/节，最低不能低于2.5V/节。电池放电时间长短与电池容量、放电电流大小有关。电池放电时间(小时)=电池容量/放电电流。锂电池放电电流(mA)不应超过电池容量的3倍。(如1000mAH电池，则放电电流应严格控制在3A以内)否则会使电池损坏。

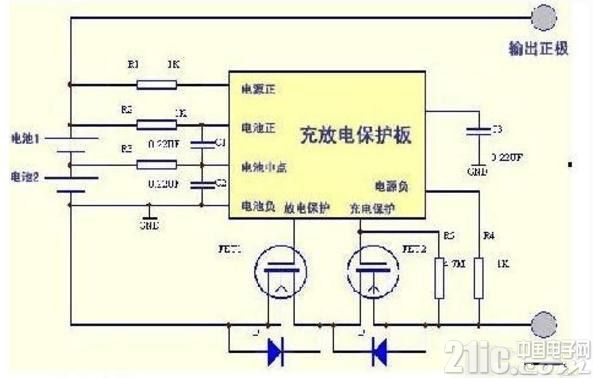

3、锂电池的保护电路由两个场效应管和专用保护集成块S--8232组成，过充电控制管FET2和过放电控制管FET1串联于电路，由保护IC监视电池电压并进行控制，当电池电压上升至4.2V时，过充电保护管FET1截止，停止充电。为防止误动作，一般在外电路加有延时电容。当电池处于放电状态下，电池电压降至2.55V时，过放电控制管FET1截止，停止向负载供电。过电流保护是在当负载上有较大电流流过时，控制FET1使其截止，停止向负载放电，目的是为了保护电池和场效应管。

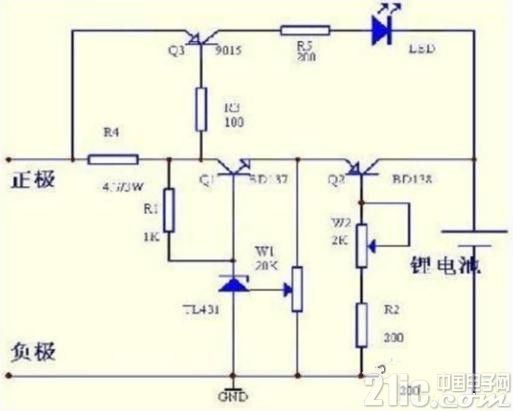

4、充电电路：

原理：采用恒定电压给电池充电，确保不会过充。输入直流电压高于所充电池电压3伏即可。R1、Q1、W1、TL431组成精密可调稳压电路，Q2、W2、R2构成可调恒流电路，Q3、R3、R4、R5、LED为充电指示电路。随着被充电池电压的上升，充电电流将逐渐减小，待电池充满后R4上的压降将降低，从而使Q3截止，LED将熄灭，为保证电池能够充足，请在指示灯熄灭后继续充1—2小时。使用时请给Q2、Q3装上合适的散热器。

3.7v锂电池充电电路图(二)

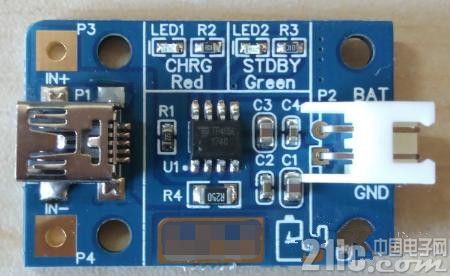

输入端为MiniUSB口充电电压不能超过8V。充电电流为1A，可以用安卓手机充电器充电。充电时红色指示灯亮，充满电后绿色指示灯亮。

四款经典3.7v锂电池充电电路图详解四款经典3.7v锂电池充电电路图详解??

主控芯片：TP4056

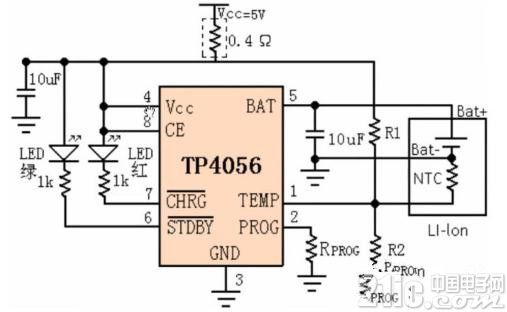

芯片手册上的典型应用：

[!--empirenews.page--]

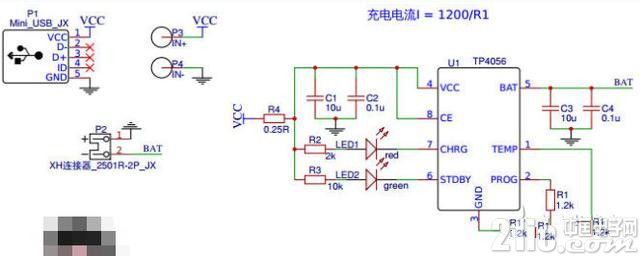

2、RPROG电阻的计算

这个电阻决定了最大充电电流的大小充电电流I=1200/RPROG这里选择RPROG为1.2k，最大充电电流为1A。

3、电阻R4的选择R4的作用：增加热调节电流;降低内部MOSFET两端的压降能够显着减少IC中的功耗。在热调节期间，这具有增加输送至电池的电流的作用。对策之一是通过一个外部元件(例如一个电阻器或二极管)将一部分功率耗散掉。充电器在工作的时候会发热，在发热的情况下，比如规定最大充电电流为1A，实际上发热以后充电电流达不到1A，越热输出电流越小，为了解决这个问题，官方给出一个对策就是连接一个电阻，将一部分功率耗散掉。让这个电阻承担一部分热量，减小芯片发热，来增加锂电池充电电流。

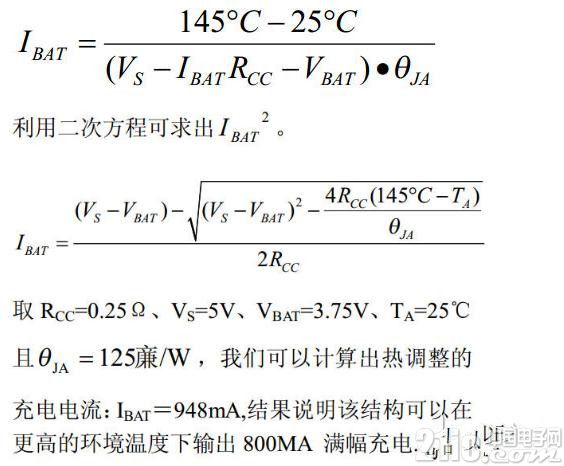

计算公式：
