前言
lengon良工推出了一款两位延长线插座XD-M111，这款延长线插座自带1.6米电源线，并配有总控电源开关。插座具备一个新国标五孔插孔和一个新国标双孔插孔，方便延长电源连接家用电器。
插座插孔均配有安全门，内部采用一体铜条连接，无焊点更加耐用。导线截面积为1mm²，大功率使用温升更低。下面充电头网就带来良工这款两位延长线插座的拆解，看看内部用料和设计。
此前充电头网还拆解过良工六位延长线插座，欢迎查阅。
良工两位延长线插座外观

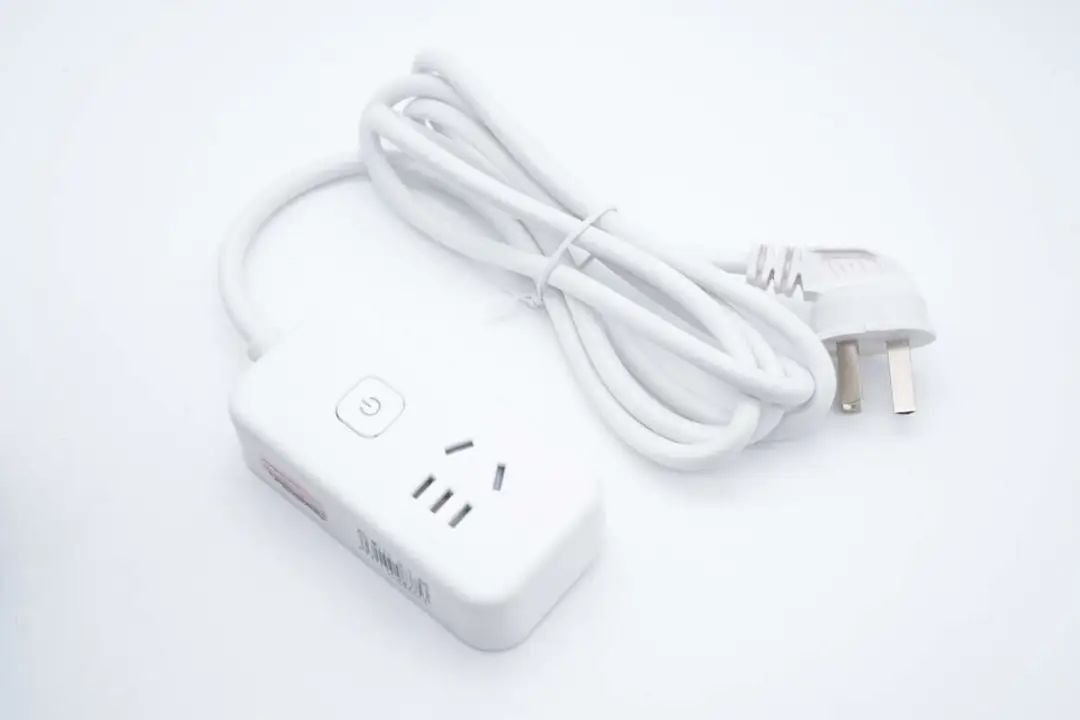

插座自带三脚插头电源线，机身长条造型设计，小巧便用是产品核心设计及卖点。

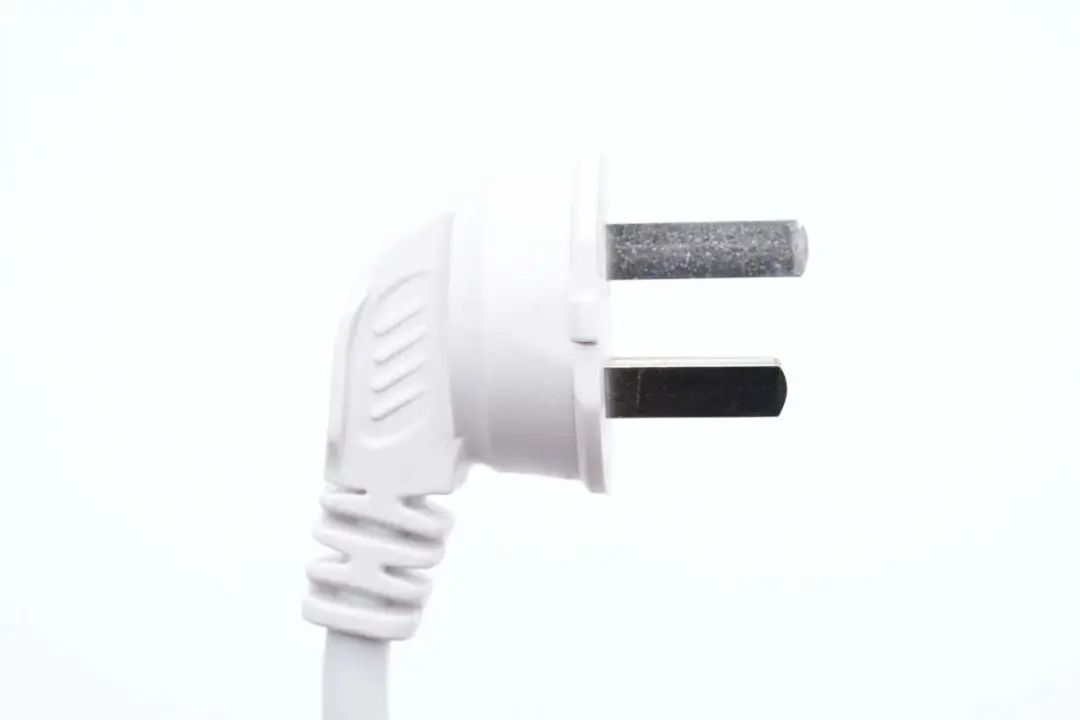

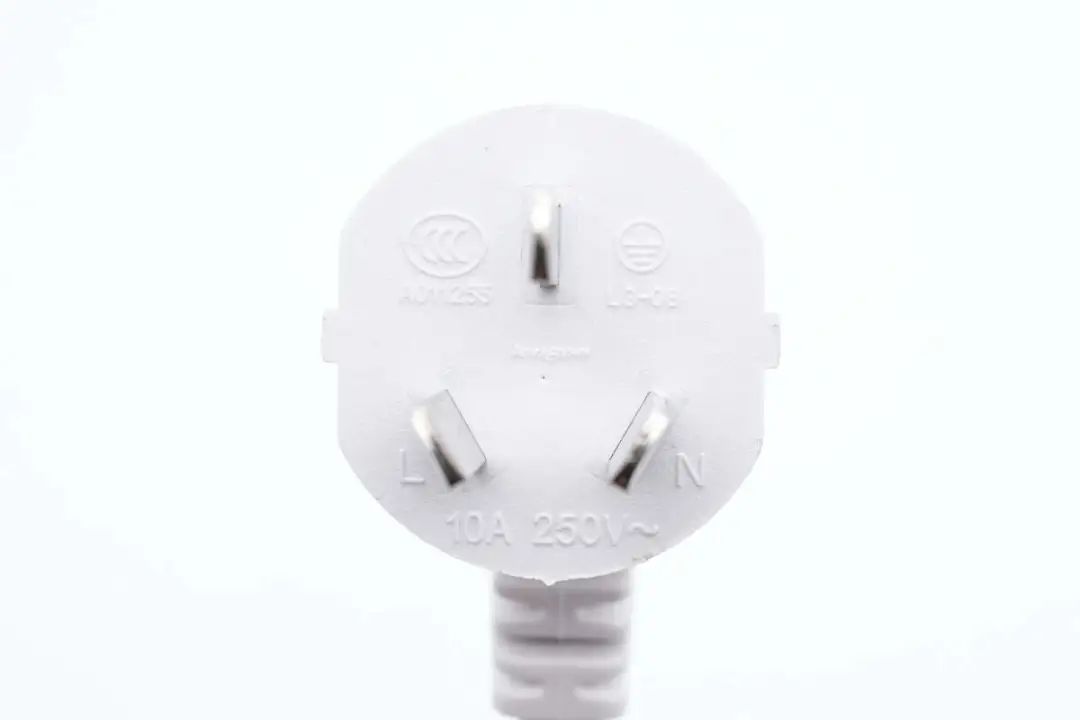

三脚插头特写，做了抗弯折和方便插拔设计。
内侧可以看到lengon品牌、CCC认证以及10A 250V~规格等设计。
插座机身壳哑光抗指纹，边缘过渡圆润，线缆设有胶套进行保护。

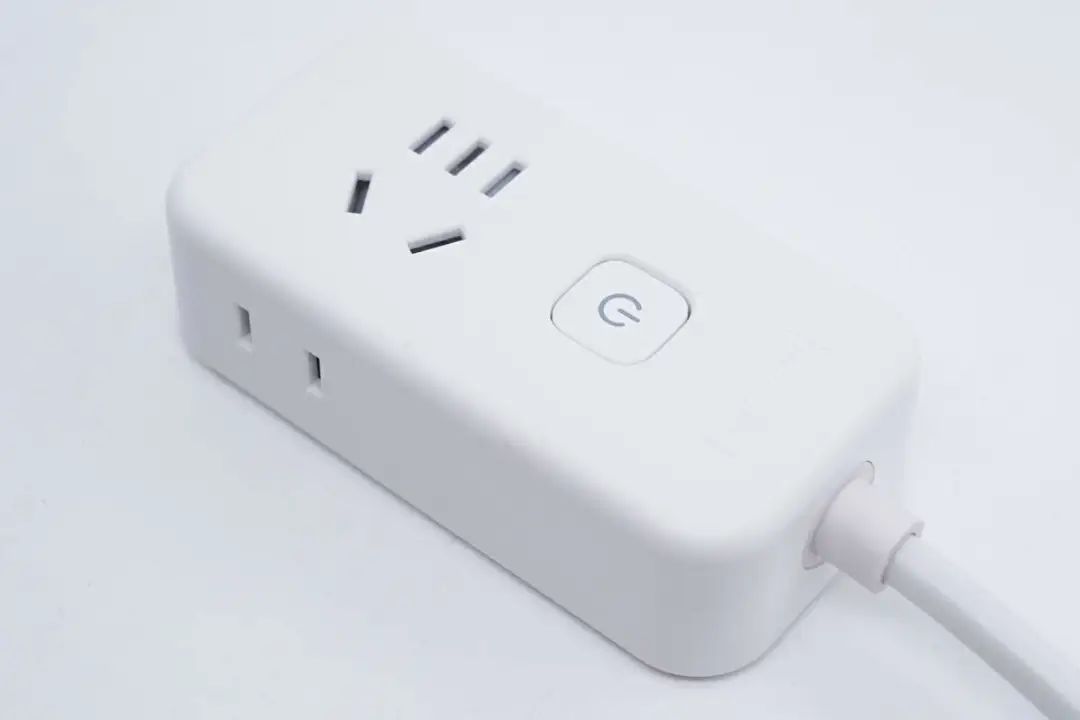

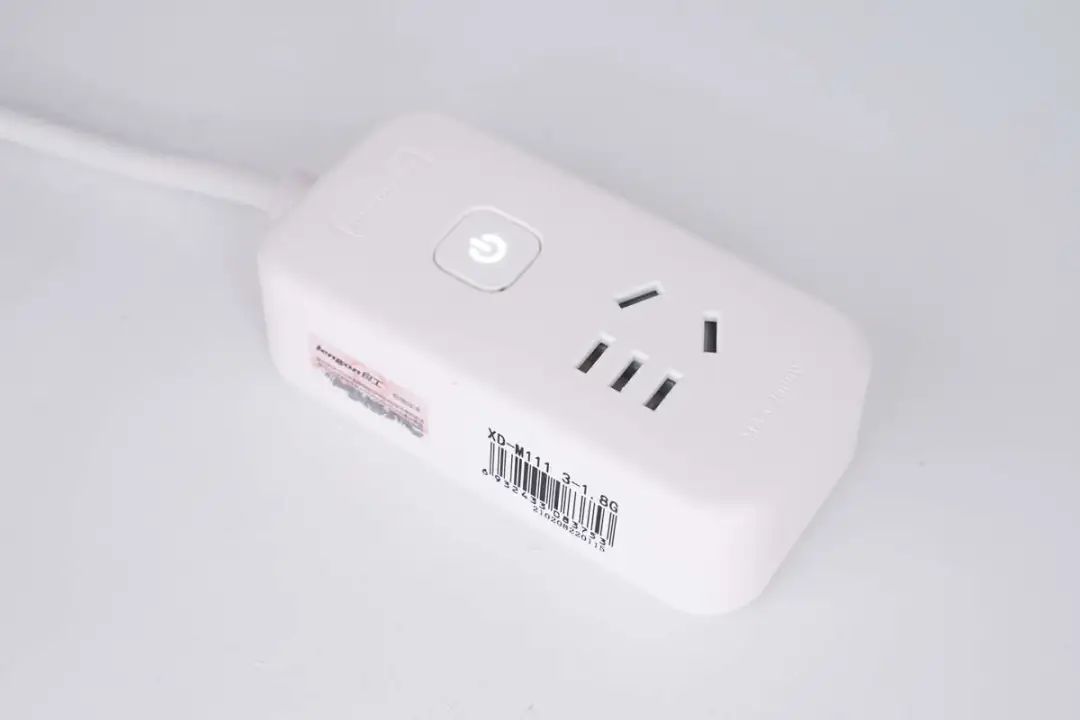

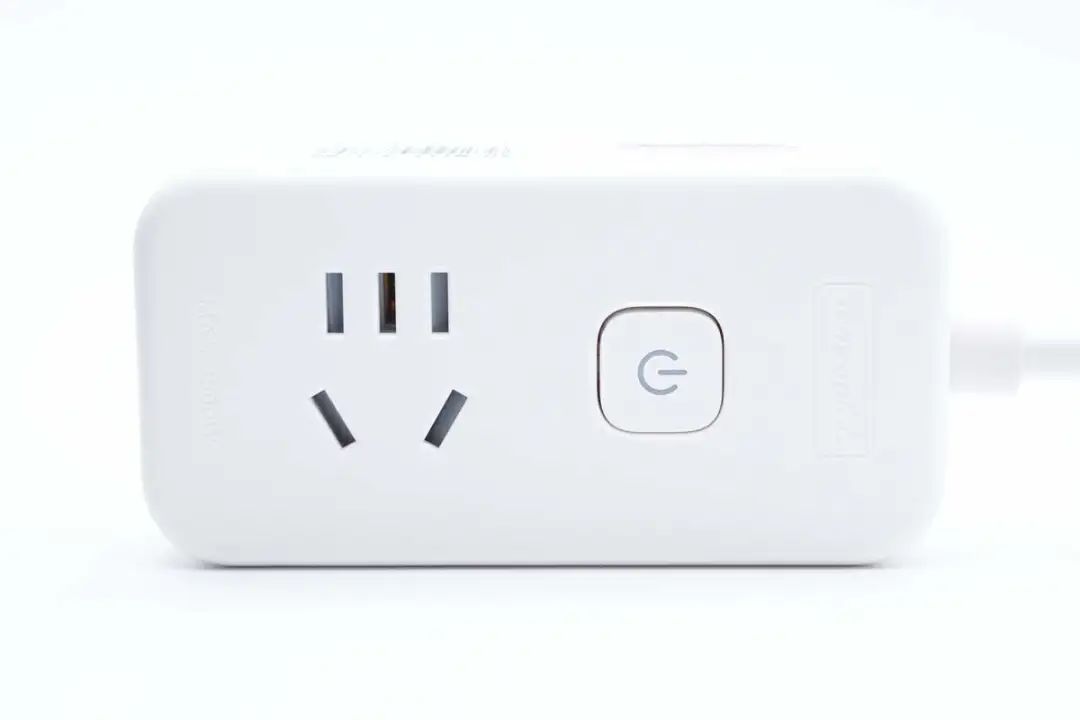

机身顶面设有总控按键以及3+2新国标插孔。

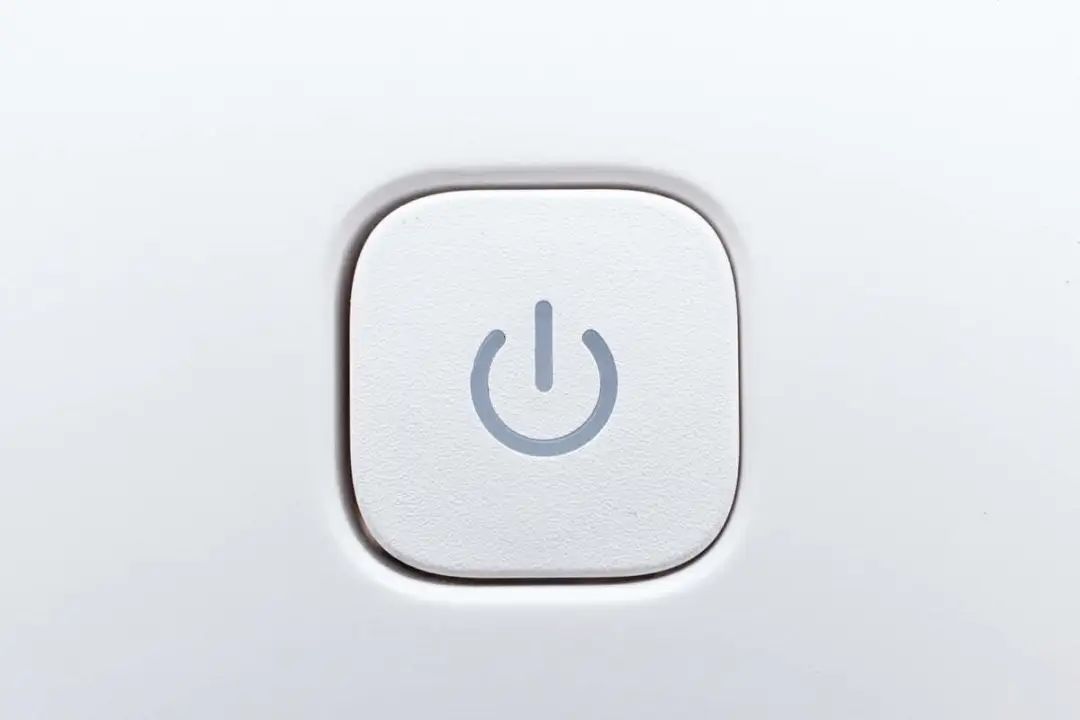

按键指示灯二合一设计，一键断电以及观察通断与否都很方便。

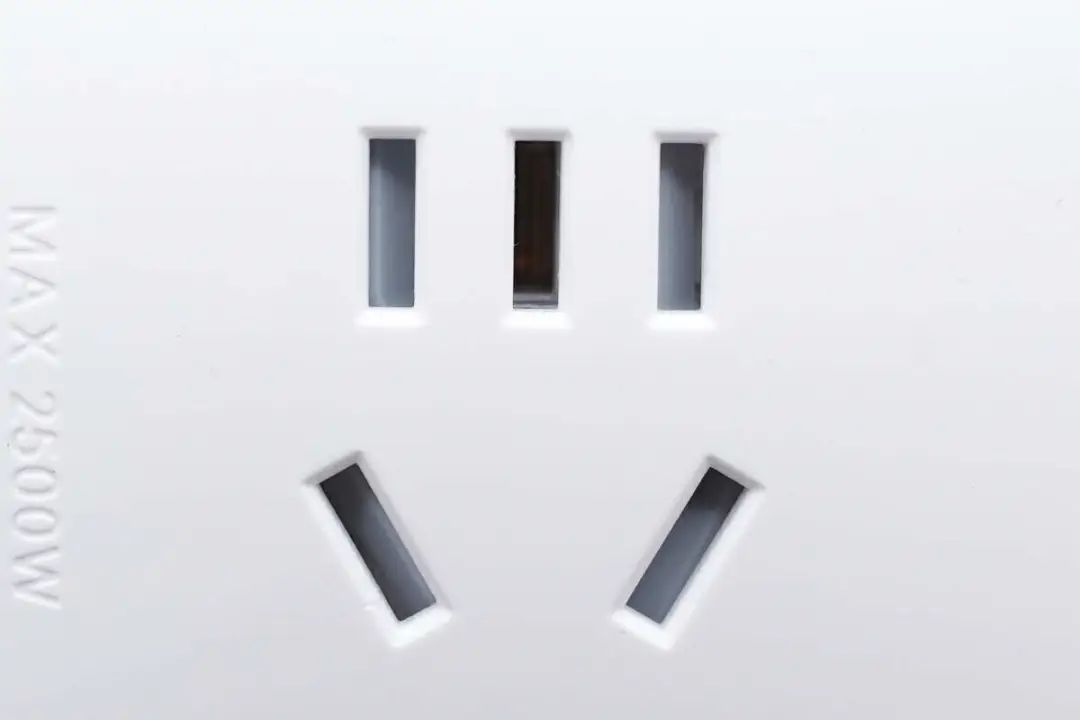

插孔内置安全门可以防止单孔插入，保证用电安全。

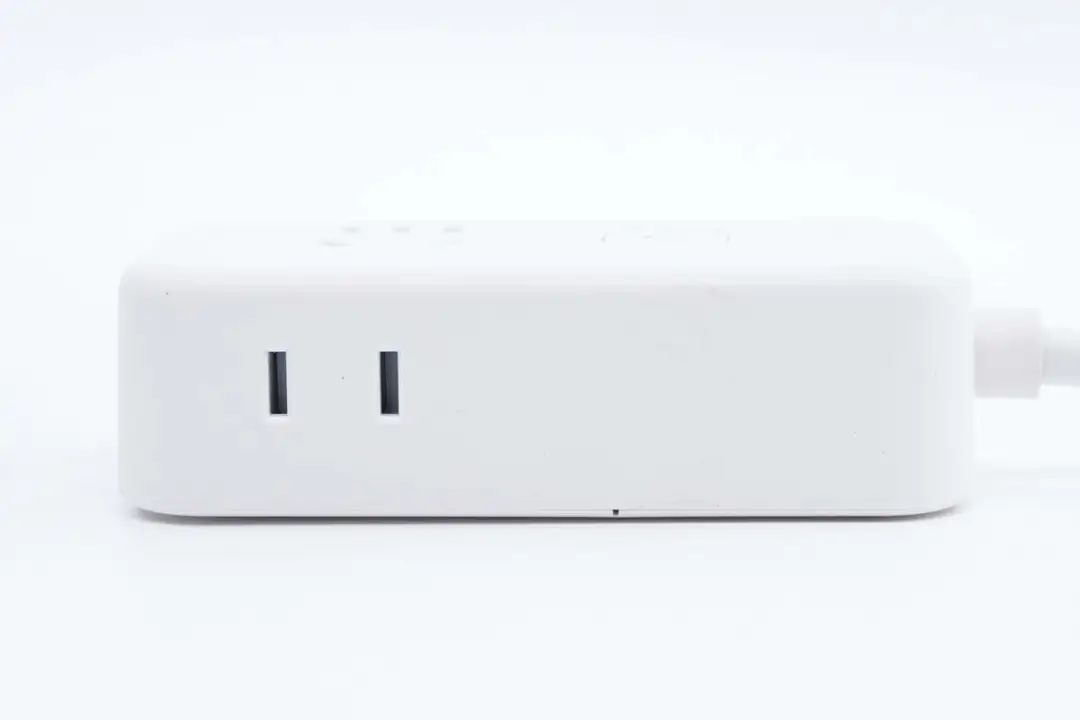

机身一侧还设有一组两脚插孔，并且也内置安全门。

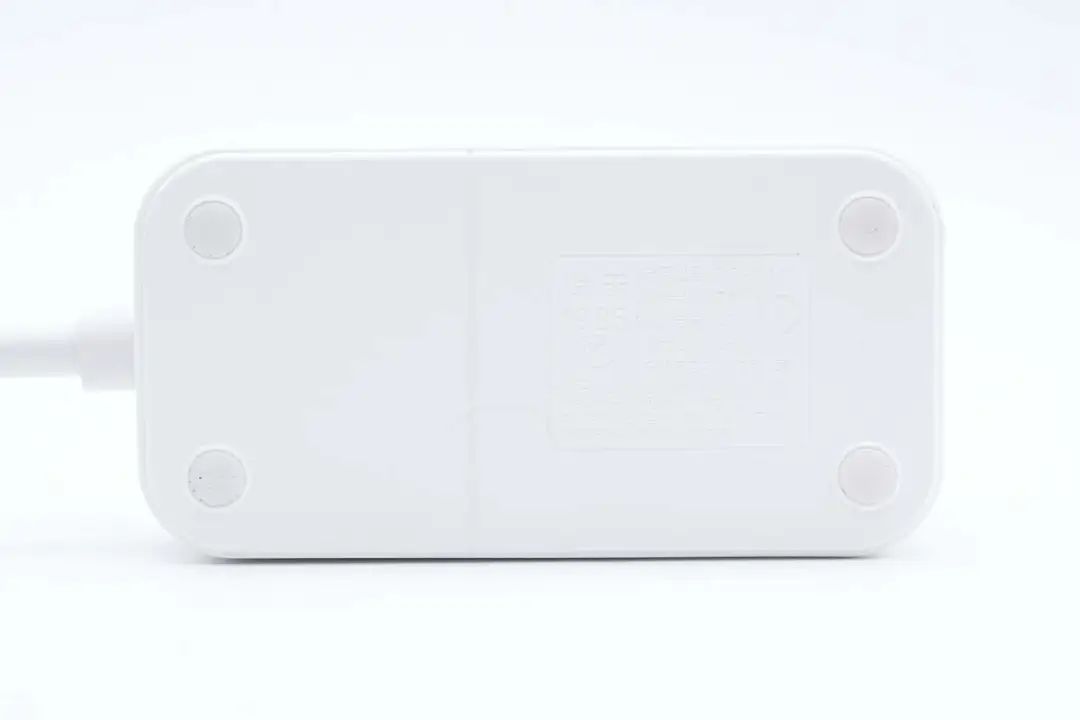

机身底部四端设有防滑垫，外壳上有插座规格信息。

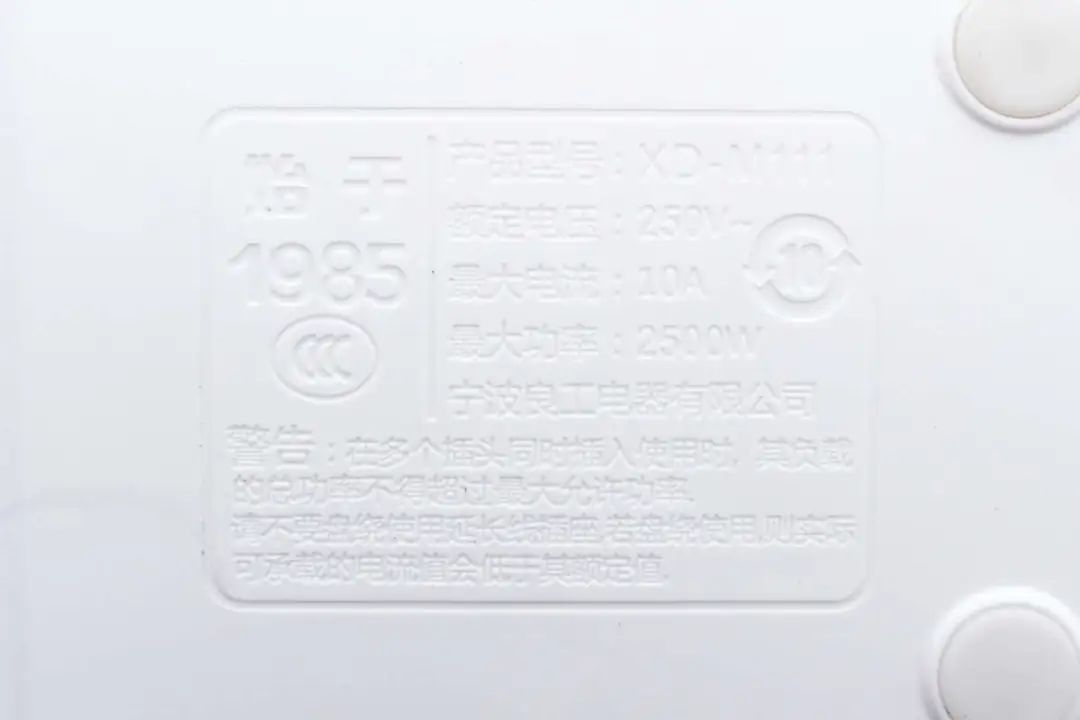

插座型号XD-M111，额定电压250V~，最大电流10A，最大功率2500W，符合主流标准，制造商宁波良工电器有限公司，产品通过了CCC认证。

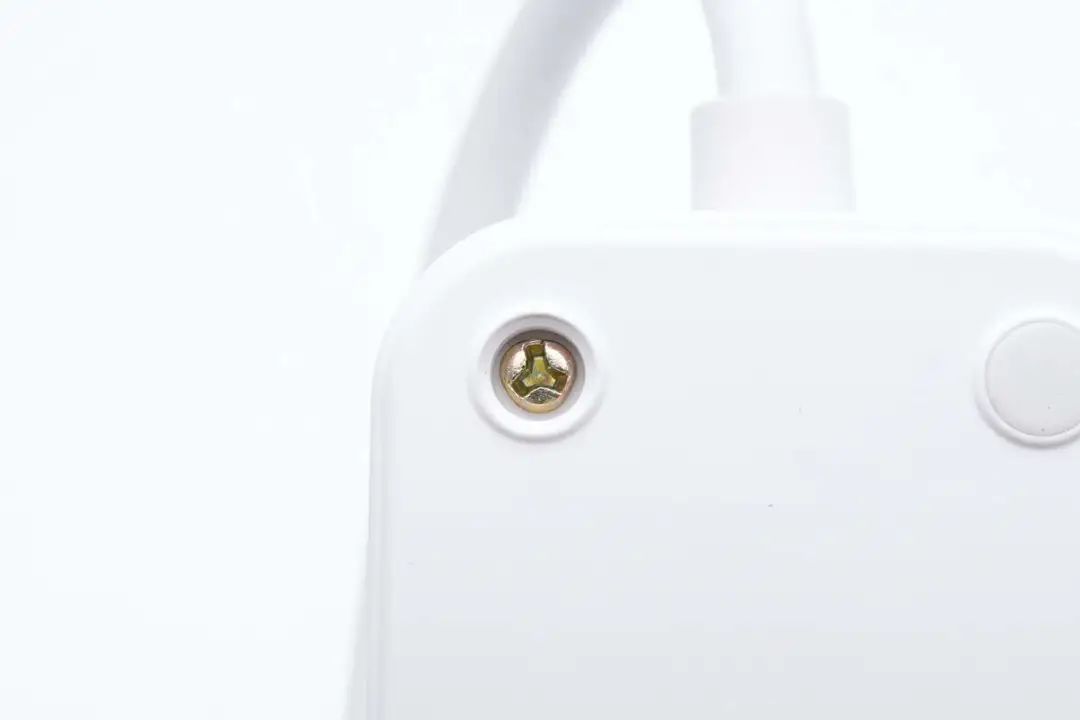

插座机身壳采用防拆螺丝封装固定。

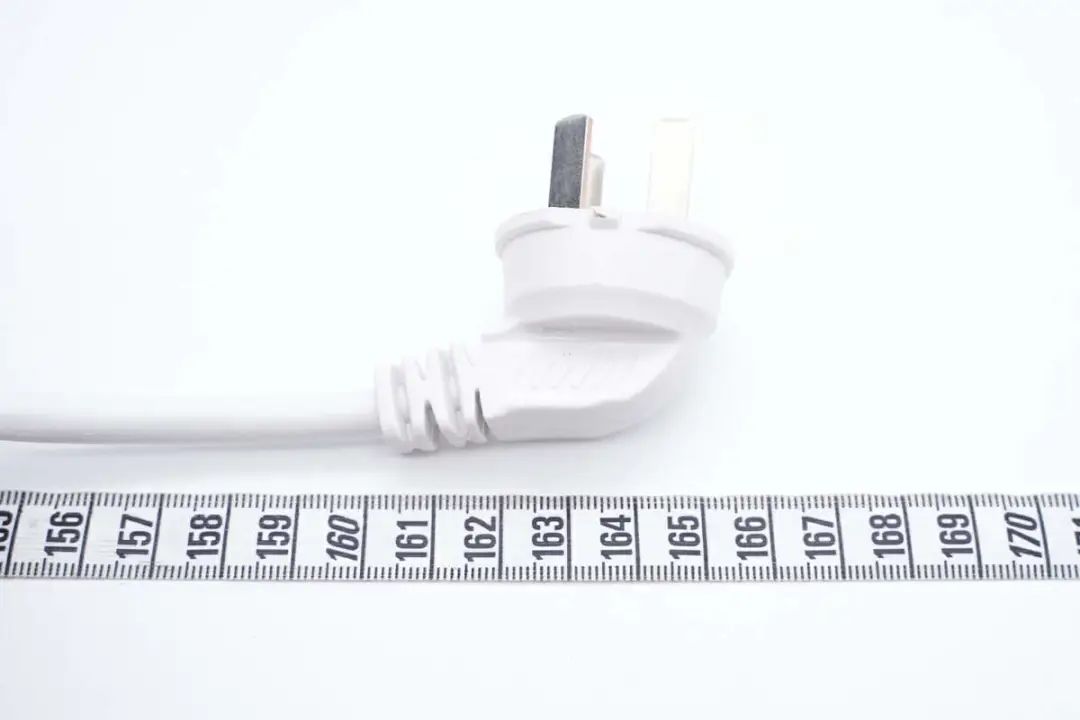

测得插座线缆长度约为1.65米。

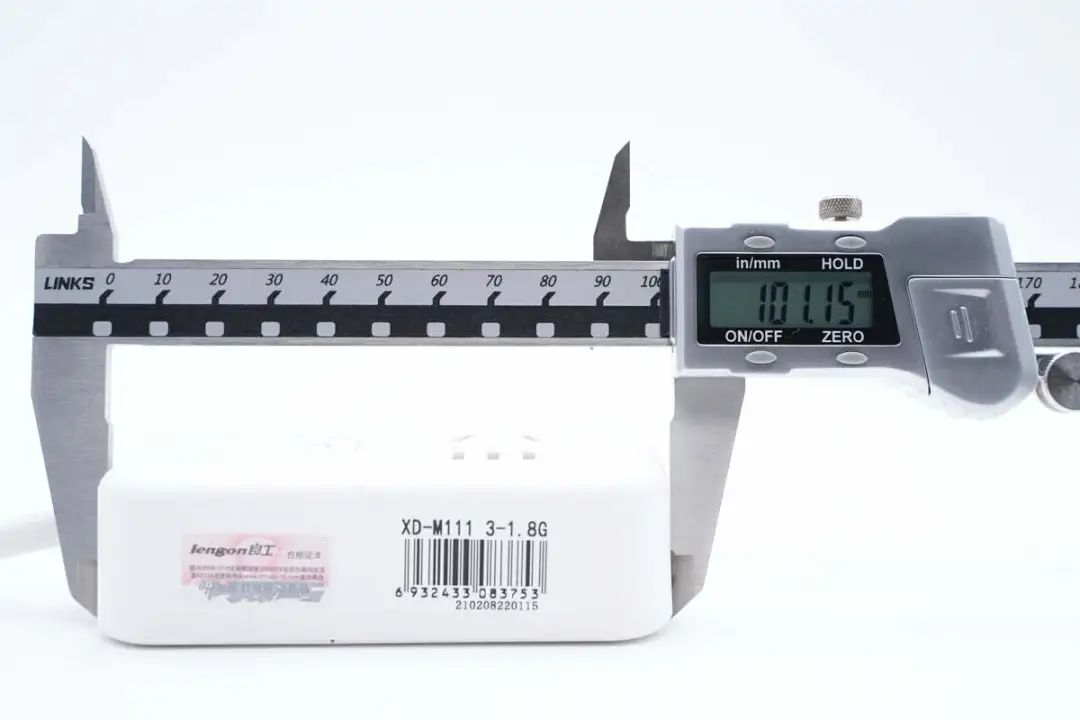

另外测得插座机身长度为101.15mm。

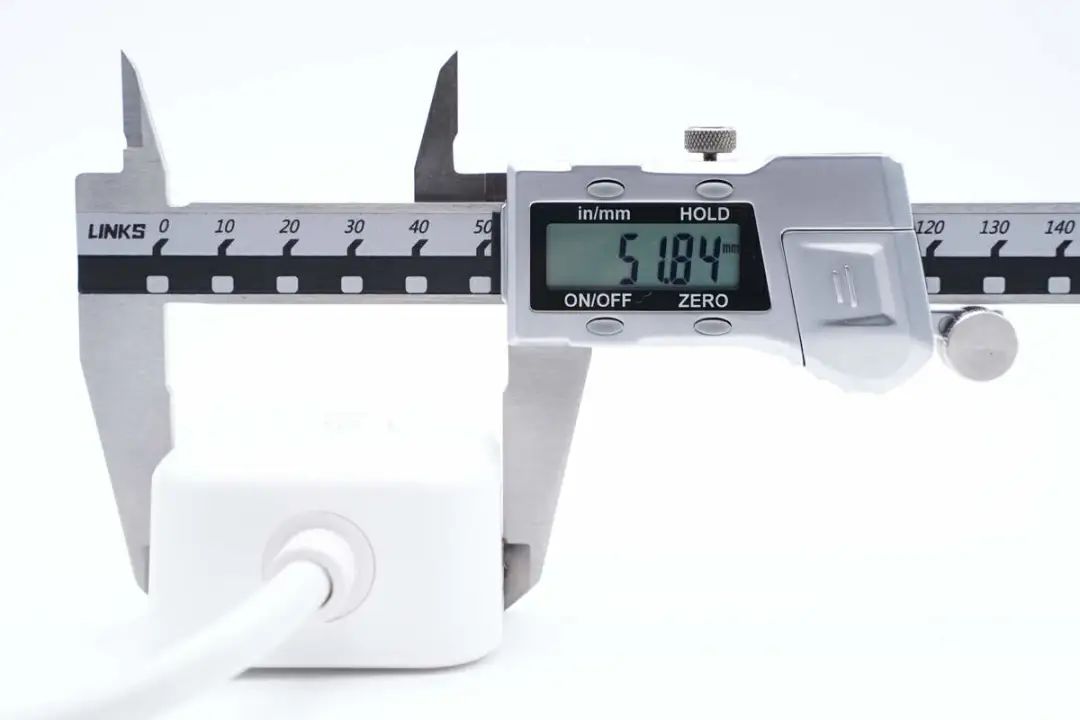

宽度为51.84mm。

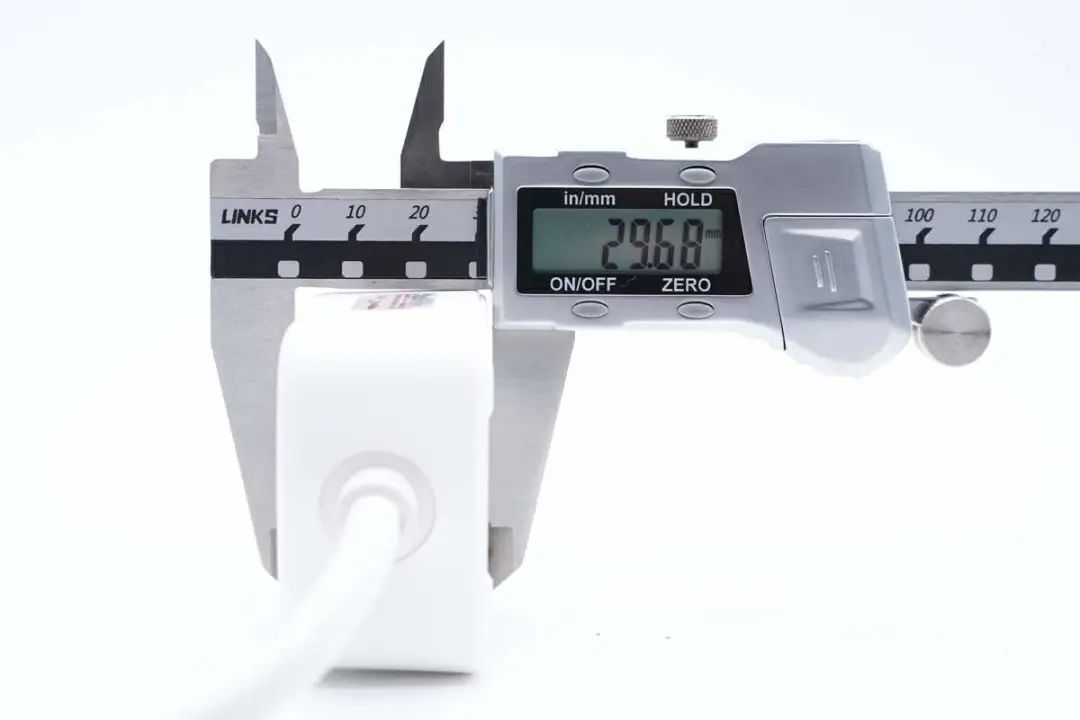

厚度为29.68mm。

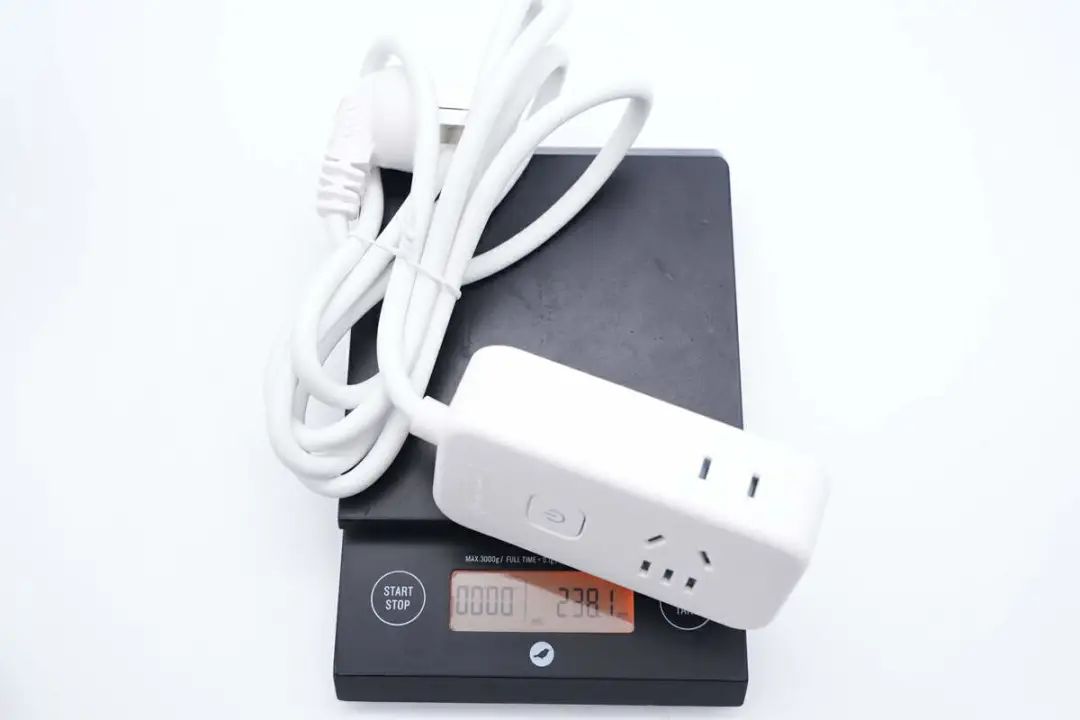

插座净重约为238g。
接通电源按下开关，指示灯亮白光。
良工两位延长线插座拆解
看完了良工这款插座的外观展示，下面就进行拆解，一起来看看插座内部的做工。

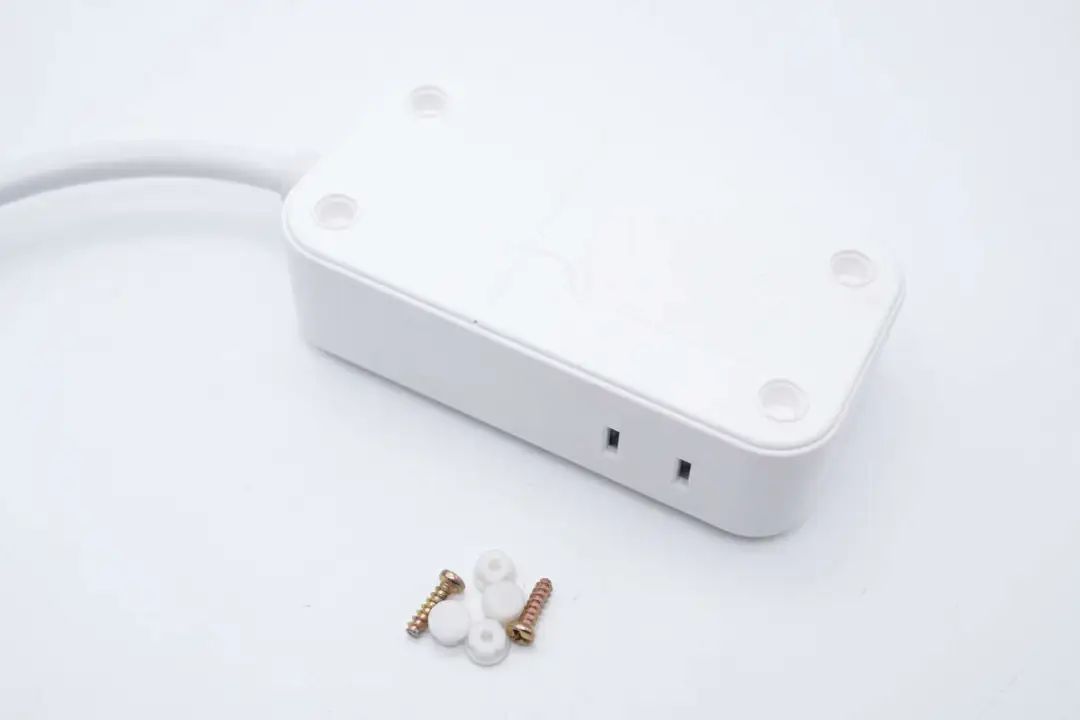

首先拆下插座底部的胶垫，并拧下Y型防拆螺丝。

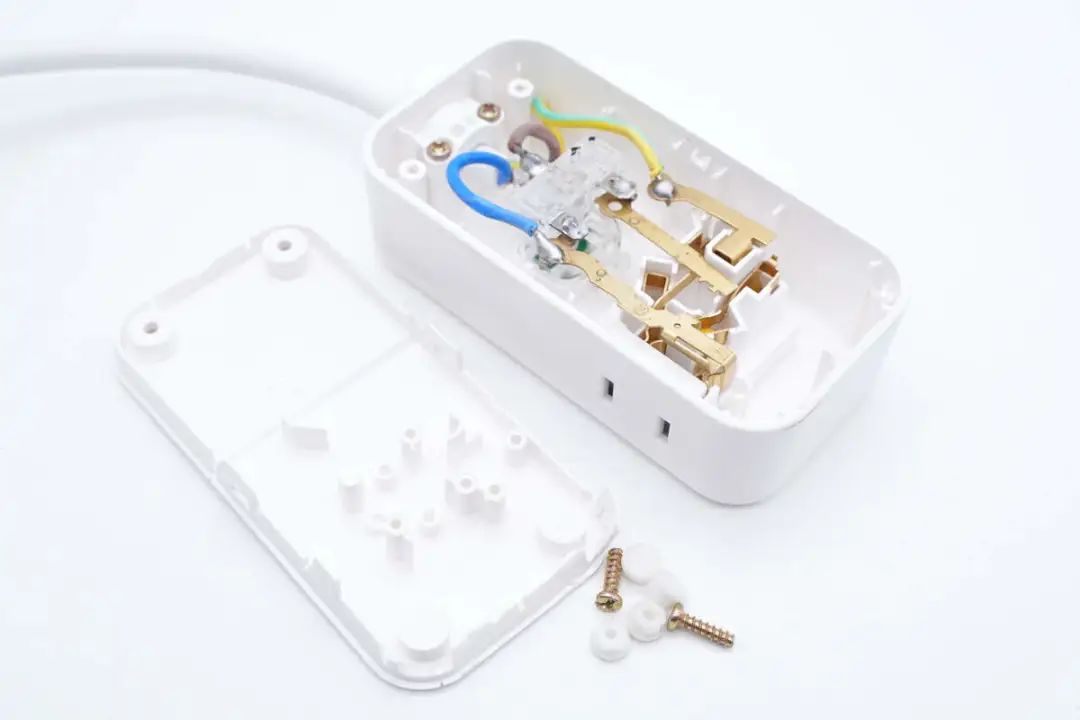

打开插座后盖，内部导线焊接连接一体铜条。

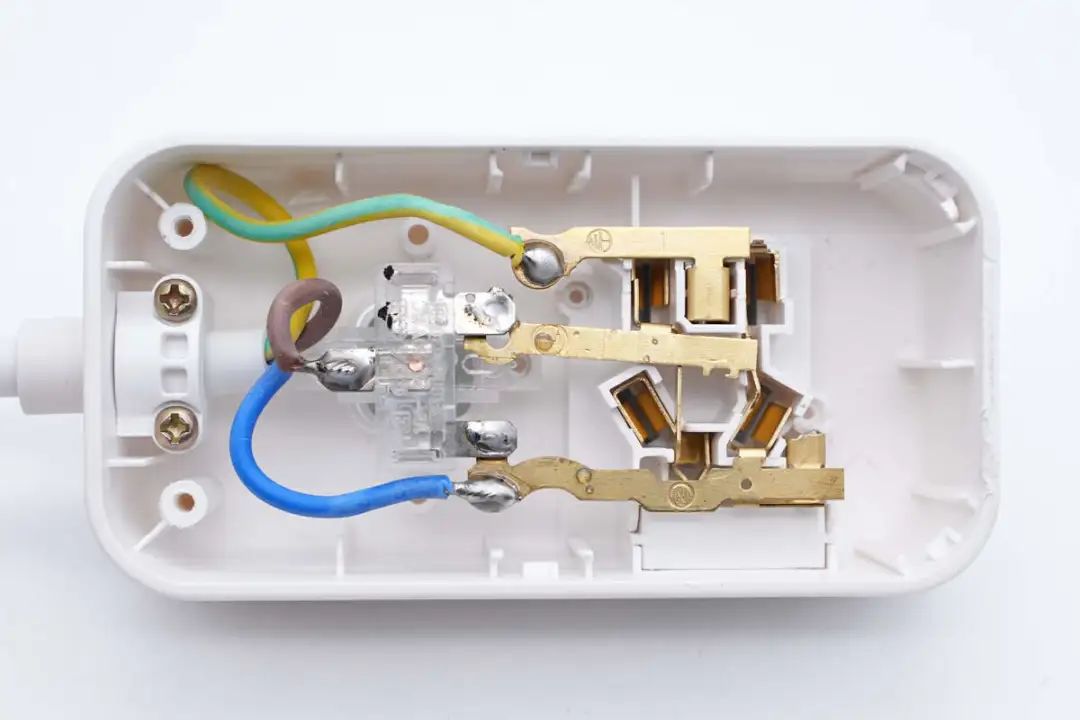

插座内部一览，导线焊接连接到一体铜条和开关上。

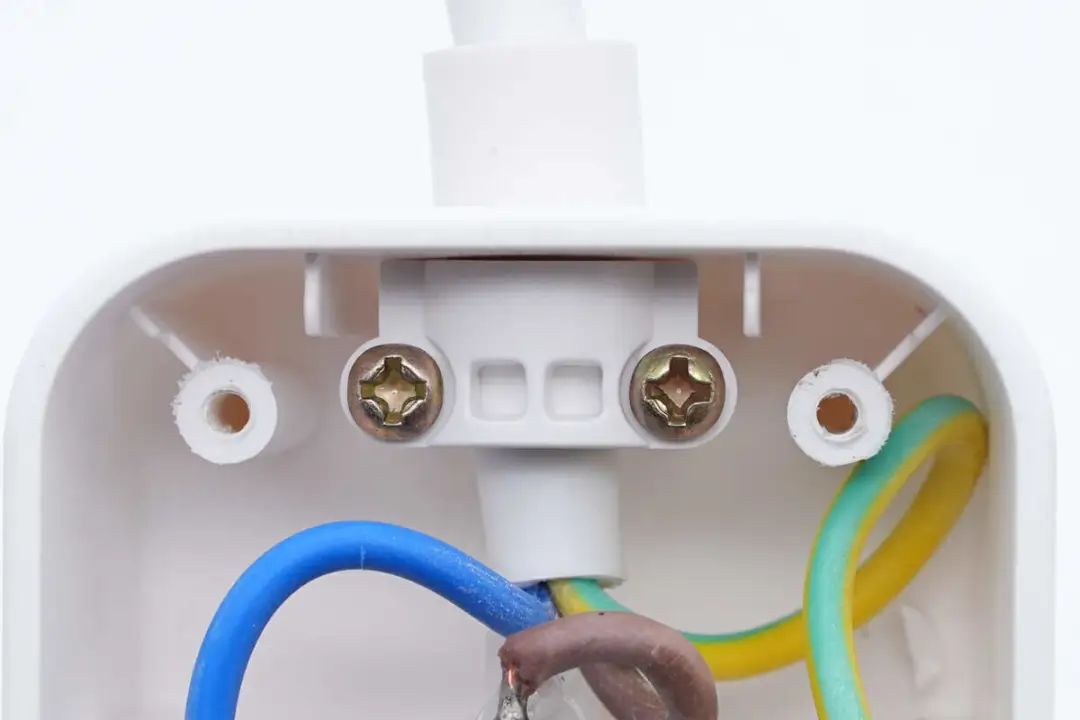

固定导线的线卡采用螺丝固定在壳体上。

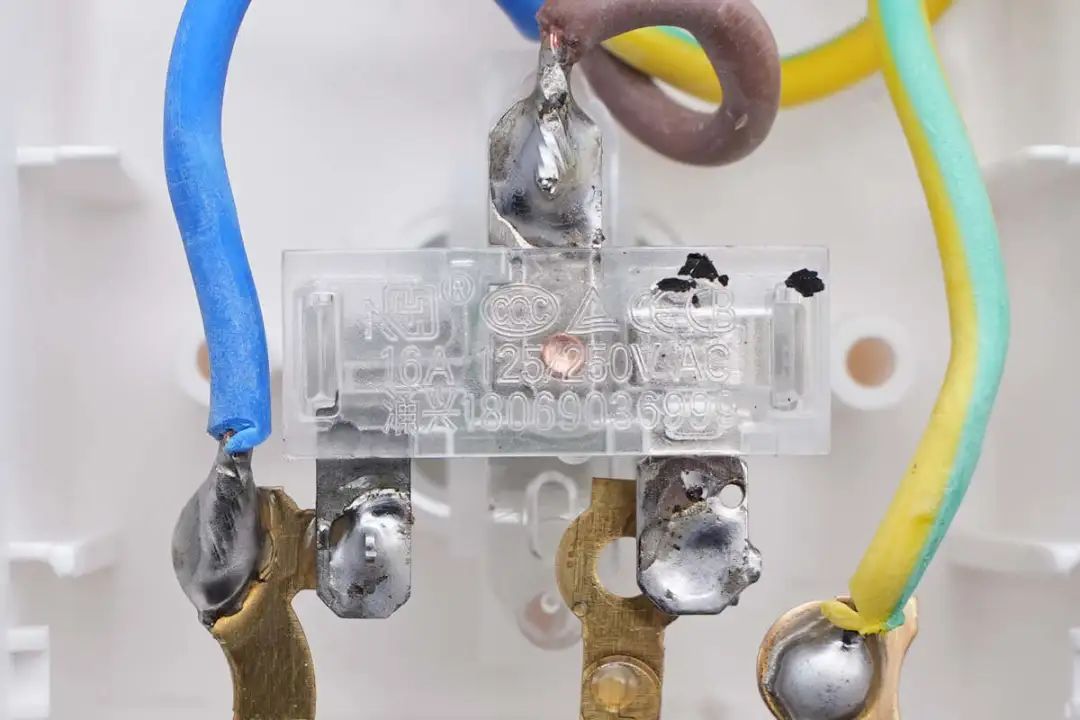

导线与铜条以及开关之间采用焊接固定。

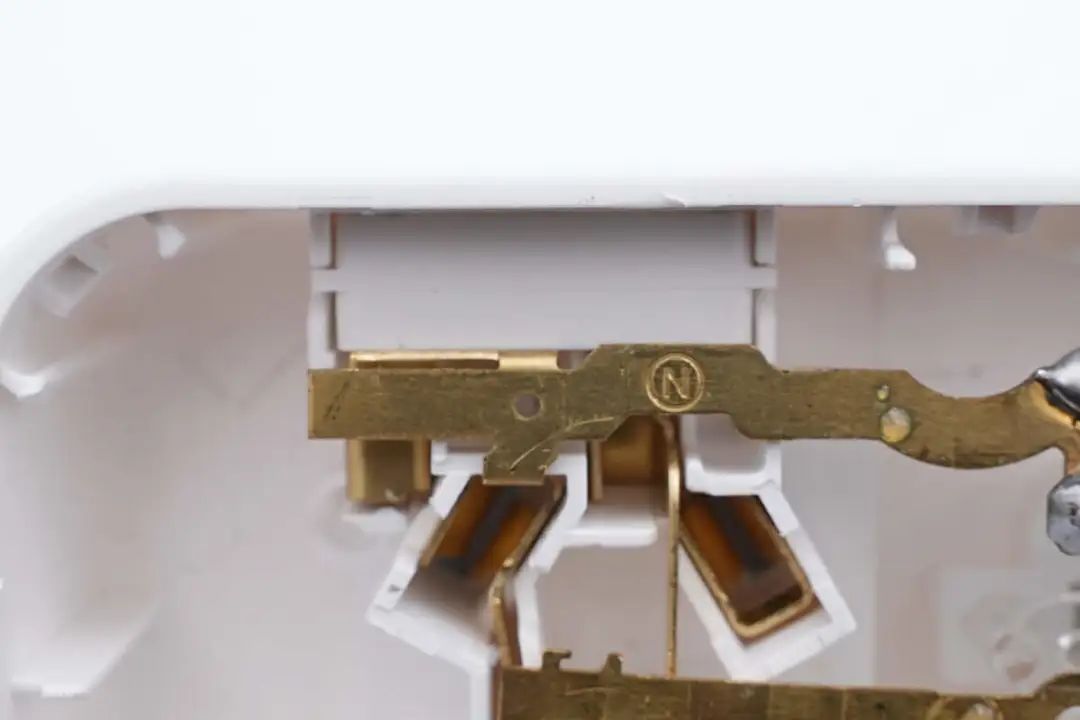

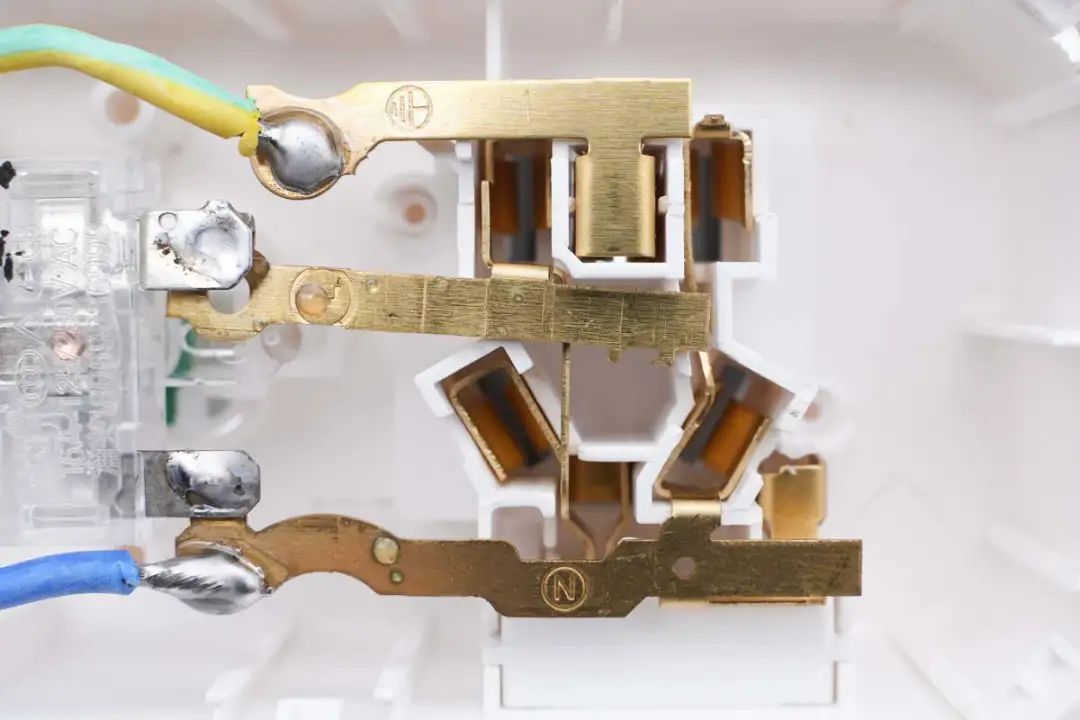

插座模块一体铜条特写。
侧面两孔插座及安全门特写。

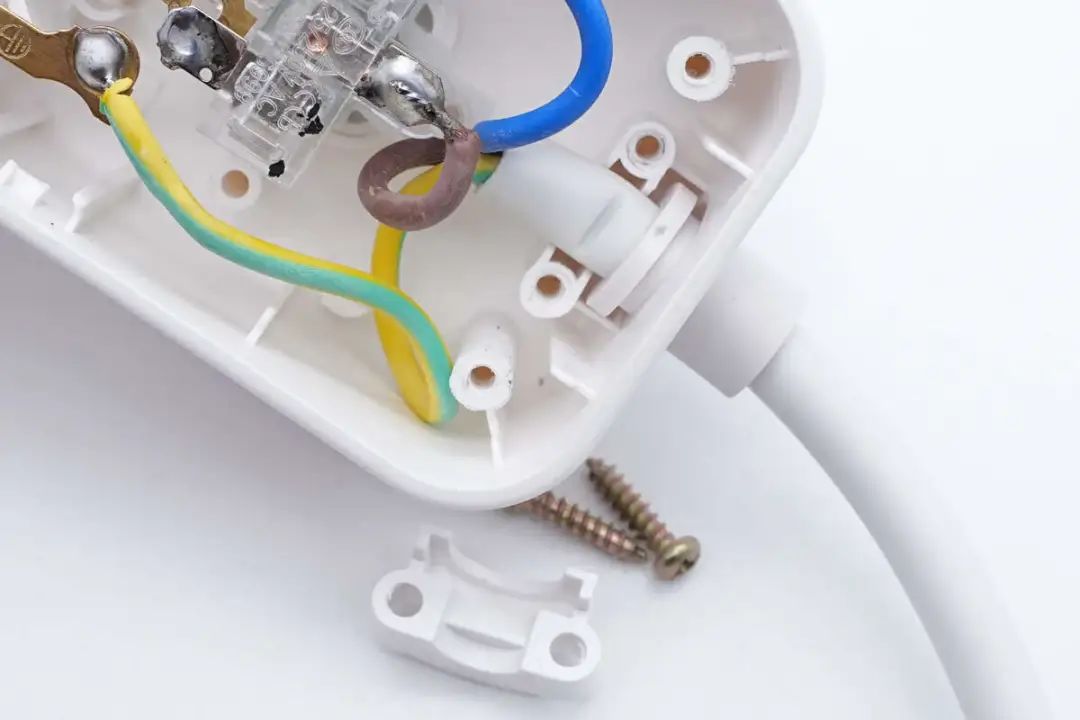

拧下固定螺丝，拆下固定线缆的线卡。

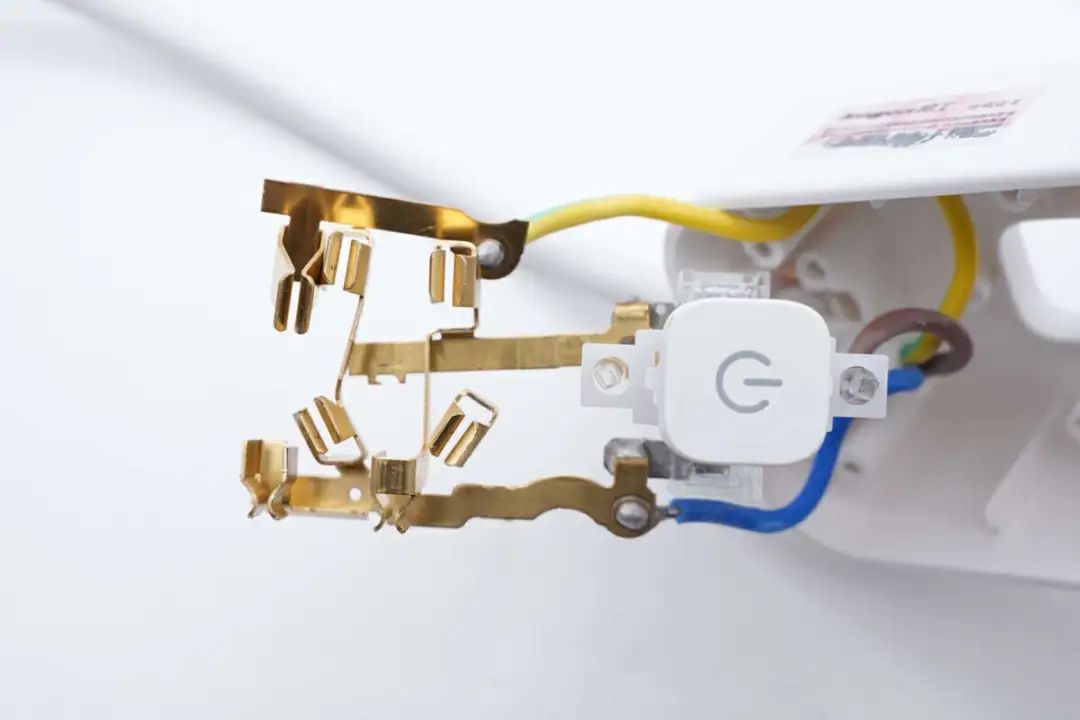

取出插座内部一体铜条和开关机构。

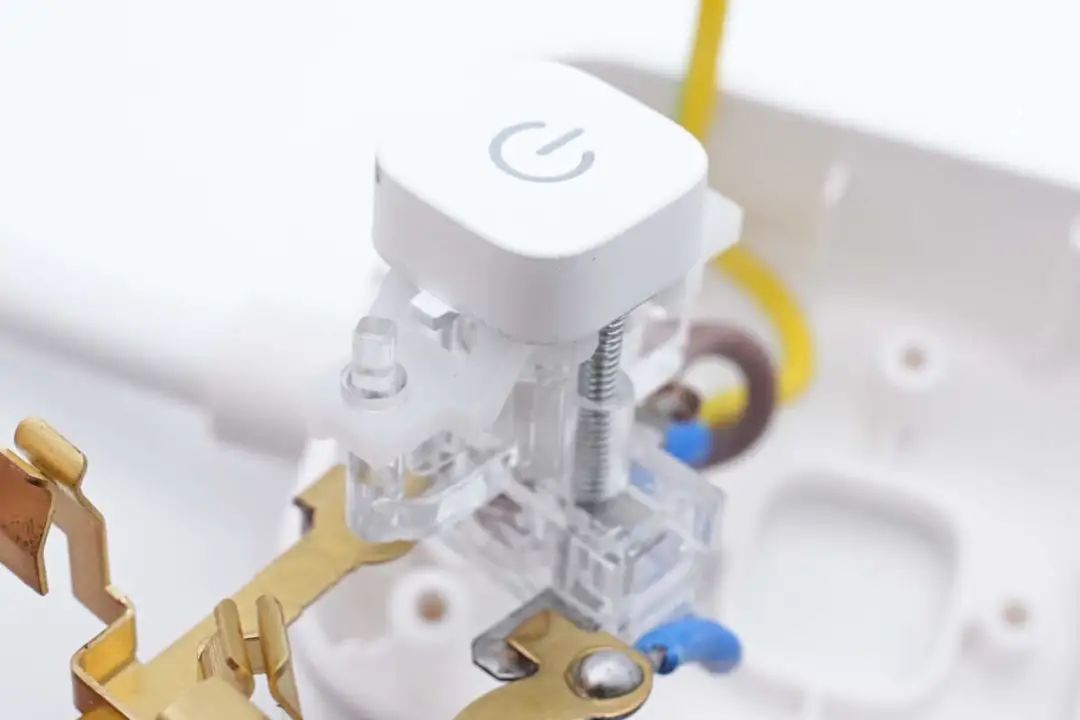

开关按键特写，按键中心为指示灯。

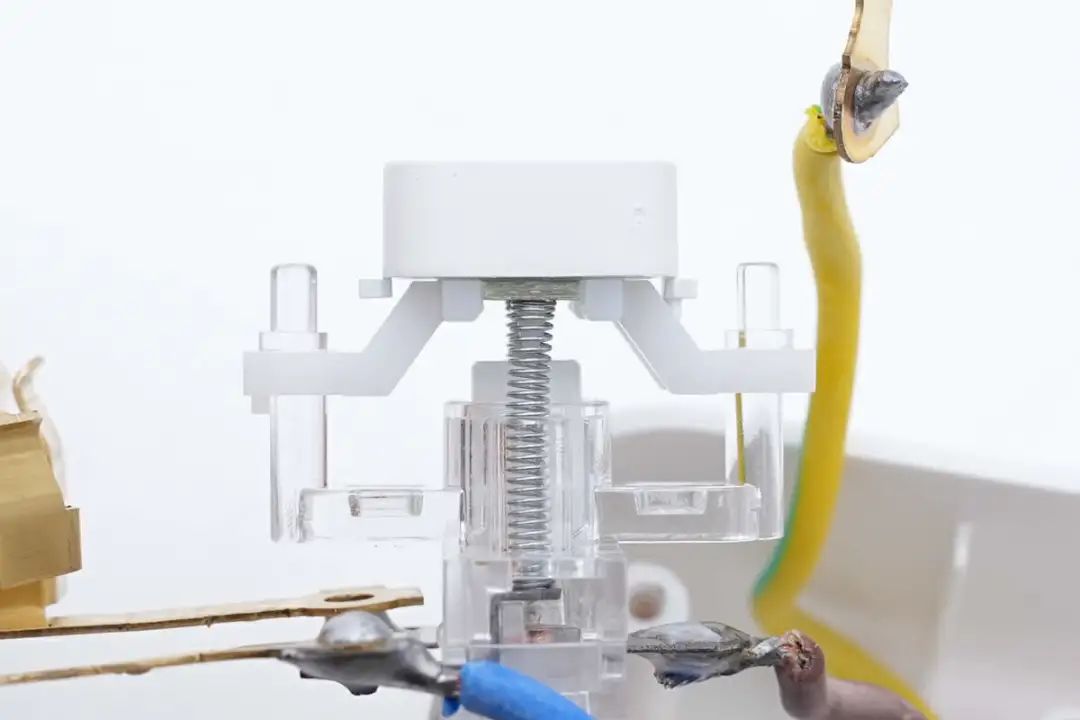

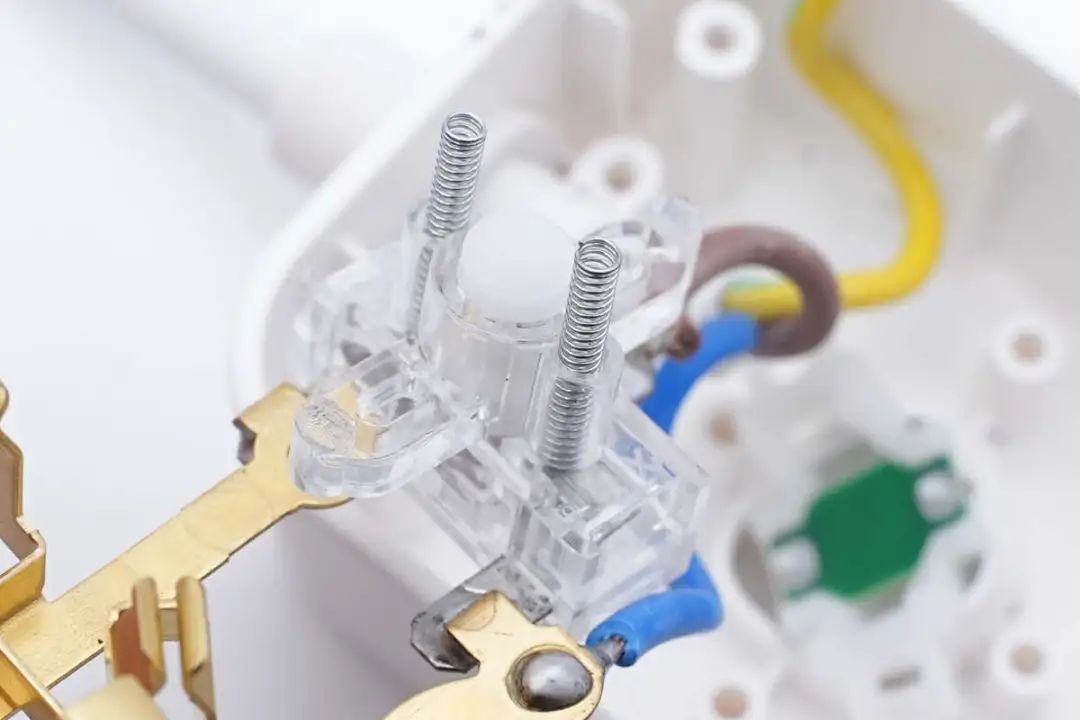

指示灯通过弹簧连接供电。
连接指示灯的弹簧特写。
指示灯隐藏在开关按键帽中。

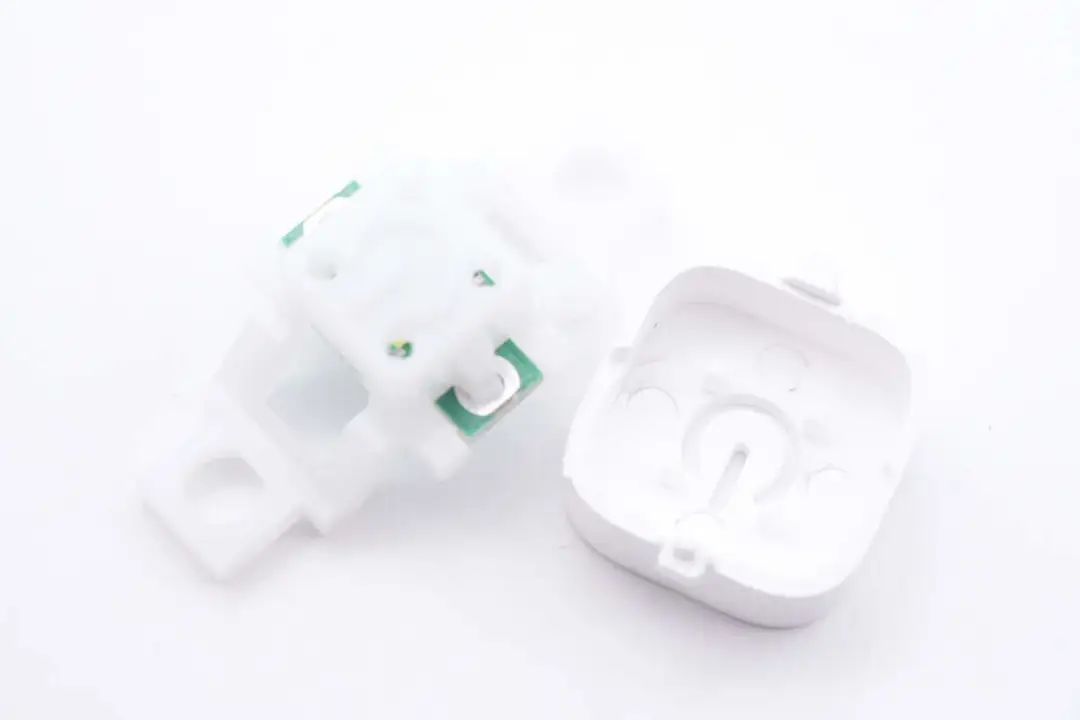

内部半透明结构特写。

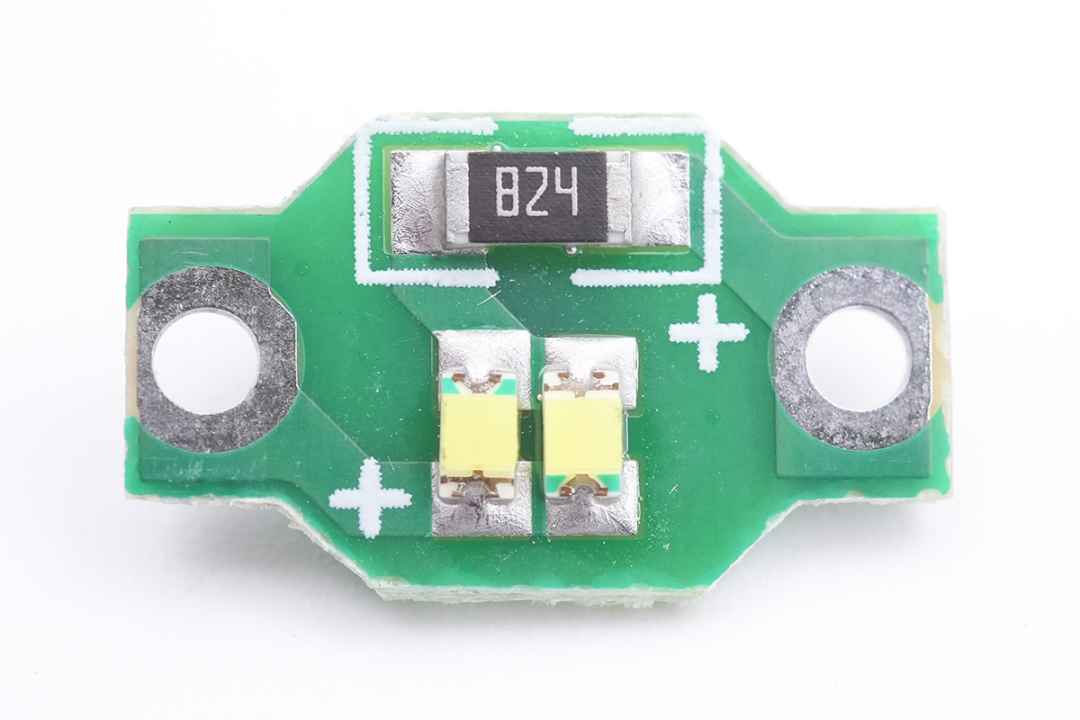

指示灯小板焊接限流电阻和LED指示灯。

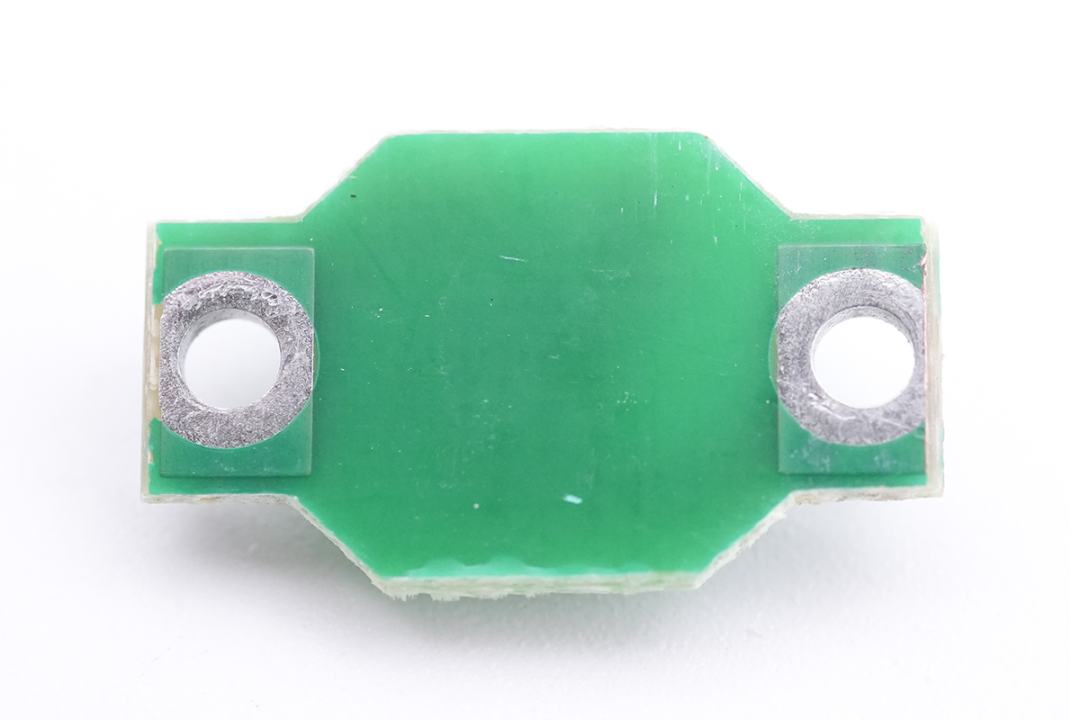

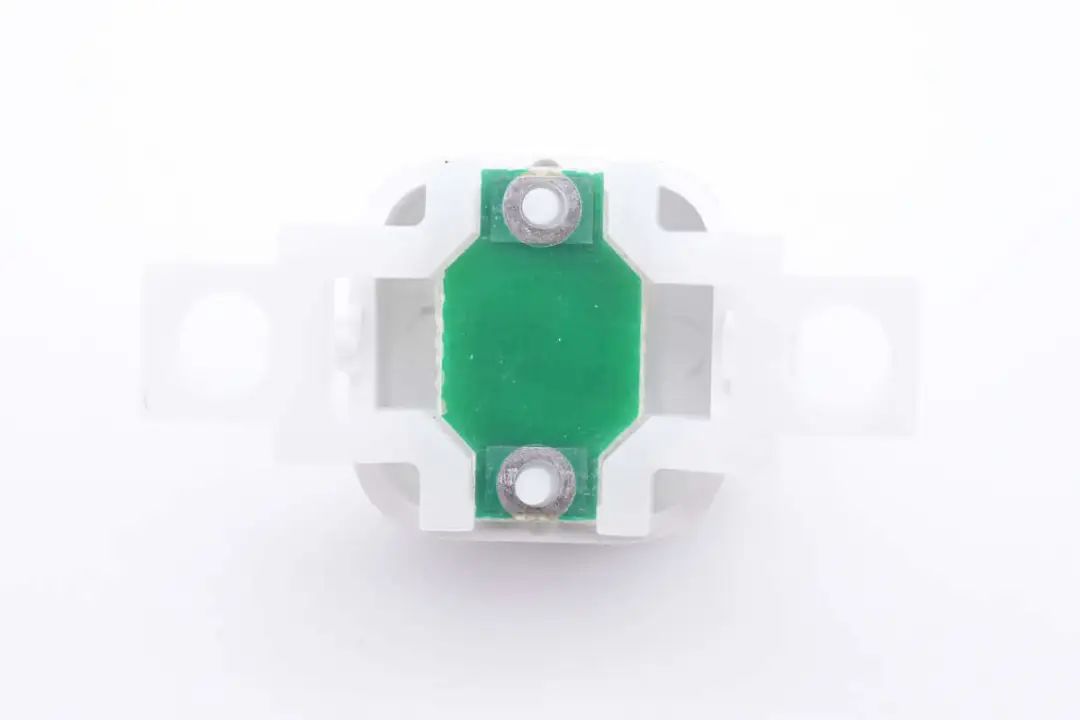

小板背面过孔供电。

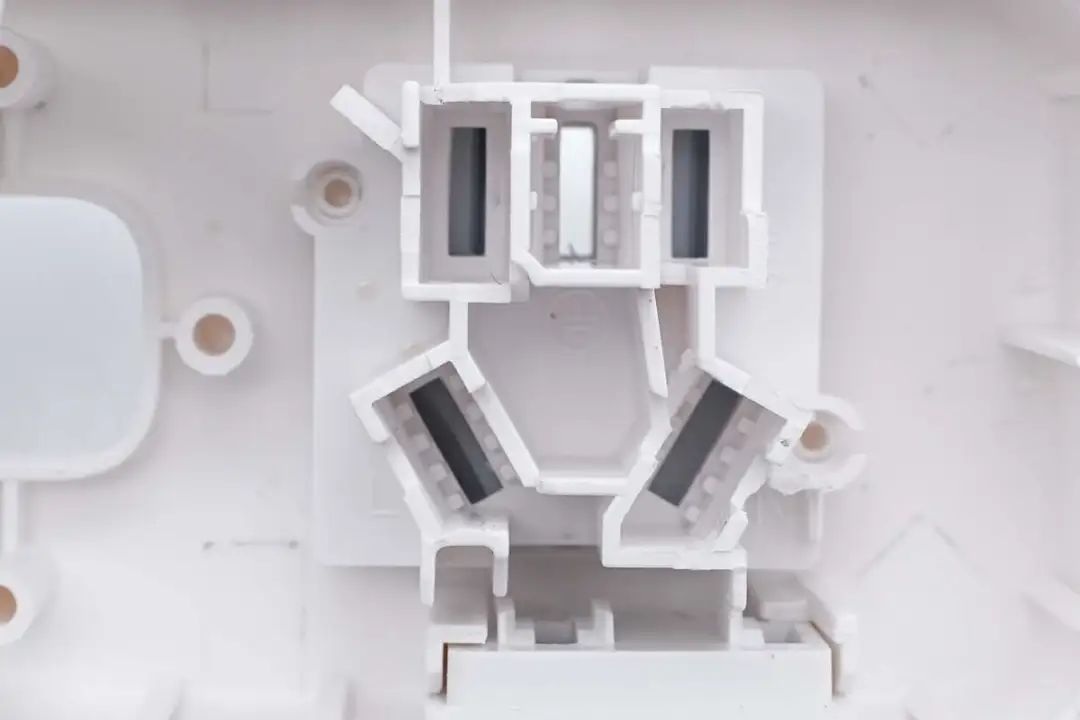

五孔插座结构特写，安全门固定在插座壳体内部。

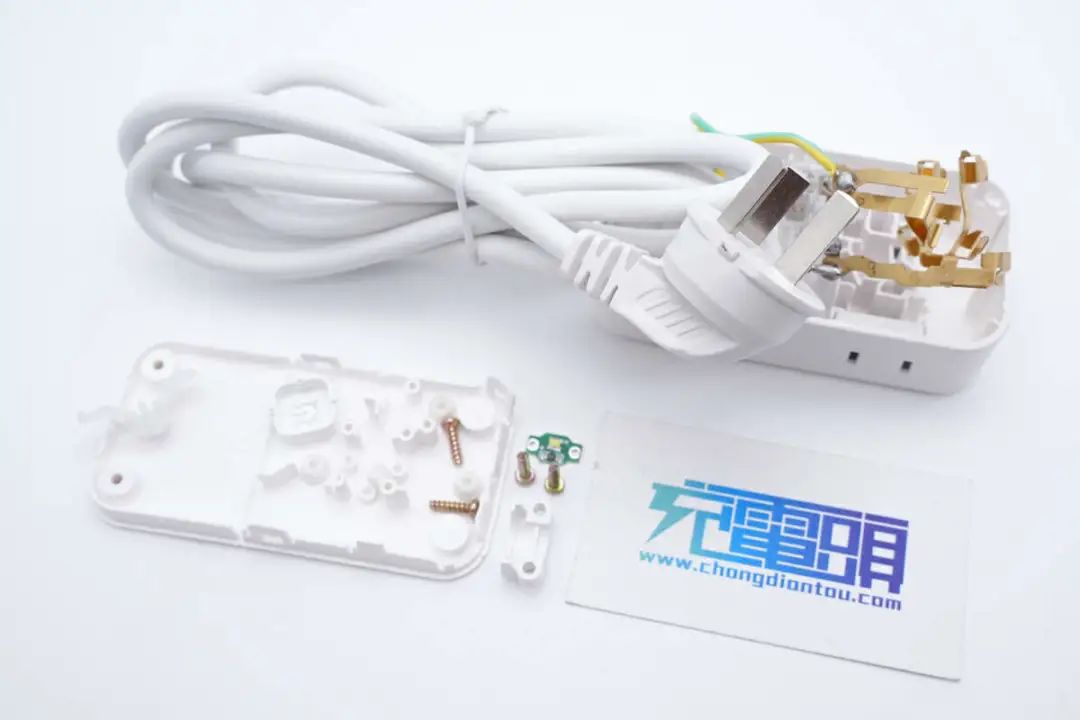

全部拆解一览，来张全家福。
充电头网拆解总结
良工推出的这款两位延长线插座采用白色外壳，简洁大方。插座配备电源总控开关，轻松控制全局供电。插座自带1.0mm²，1.6米长电源线，并具备一个新国标五孔插孔和一个新国标双孔插孔，均配有安全门，方便延长电源连接家用电器。
充电头网通过拆解了解到，良工这款两位总控插座内部采用一体铜条制成，电源导线与开关以及铜条之间采用焊接连接，焊点饱满光滑，使用稳定可靠。外壳采用防拆螺丝配合卡扣固定，输入导线通过螺丝卡扣固定，插孔全部具有安全门保护，能有效防止儿童拆解和错误使用，消除家中的安全隐患。
