4个元件让12v 转 220v（逆变器电路原理图）

逆变器原理图上图既是我们逆变器原理图，这次的原理图和上次有很大差别，包括核心元件，这次我们用的功率较大的三极管2N3055，只用了两个电阻，最好我们电阻的功率选大一点，这样我们这个电路的输出功率也会相应地增加，我们这个电路图中用的是1W的400欧姆的电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，我们只要选择四个电阻并联大约是400Ω就可以了。

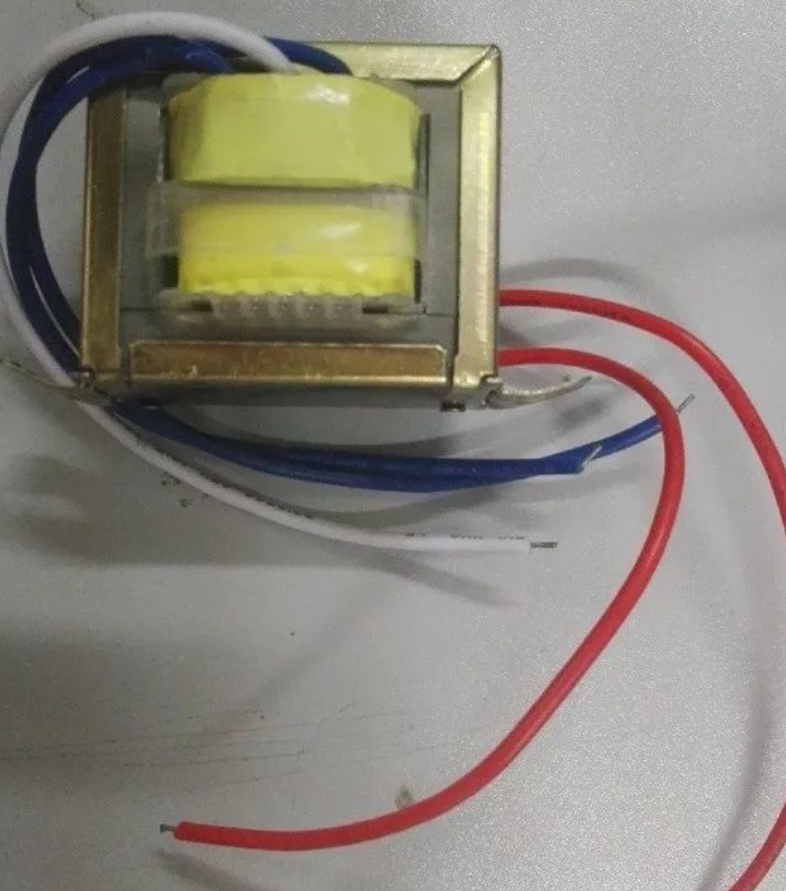

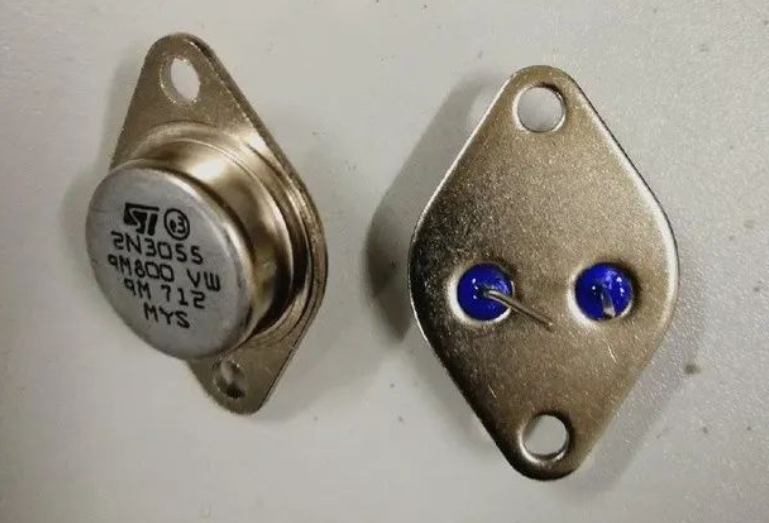

上图是我们不太容易见到的两个元件，第一张图片既是带轴头的变压器，我没有大功率的变压器，这个变压器的功率是10W，功率太小了几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试，这个我也没有，小编我很穷，变压器今天刚拍了一个大功率的还在路上，等来到之后我会给大家拍一个视频。
很多朋友想知道这个工作原理，其实这就是一个震荡电路，也就是把直流电变成交流电，然后我们通过变压器升压变成220v，在输出端接上用电器就可以了，当然我们就这几个元件做出来的逆变器，输出波形肯定没有电网标准，不过驱动一下电灯泡是足够了。

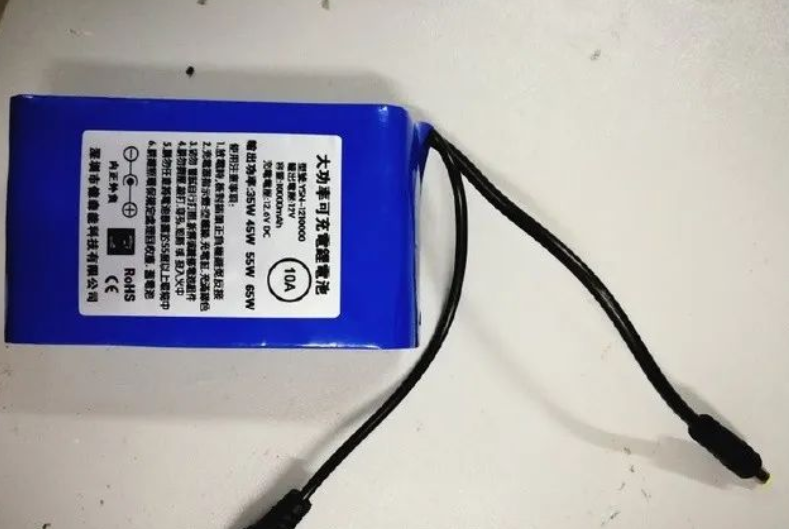

这是我们使用的12V电源，输出功率可以达到65W，在电源中算是大的啦，如果大家家里有更大功率的太阳能板或电源的话，也可以直接使用，不过要注意电压要是12V，找到这些元件之后我们就把电路连接起来吧。

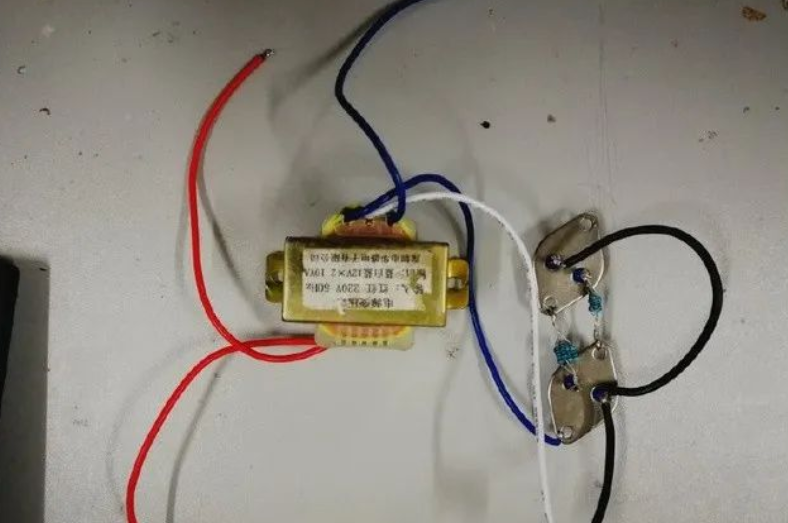

逆变器实际连接这个是我们实际连接电路图，元件就那么多，大家也可以看到电阻我也是用四个1/4W的电阻并联起来的，但是我这款变压器的功率太低了，这四个元件并联也属于大材小用，我们照着原理图把元件进行电气连接，最后检查无误后就可以通电了，大家一定要注意，输出端电压已经超过人的安全电压了，大家要做好安全措施。
测试电路可行性

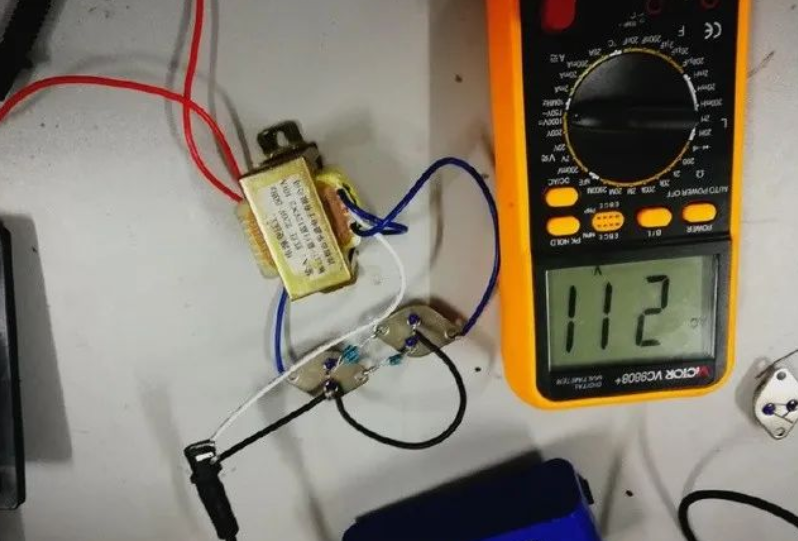

在这里我用万用表给大家测试一下，我这里也没有合适的用电器，变压器的功率又太低了，驱动不了大功率电器，所以用万用表代替一下用电器，测试一下输出电压，我们把万用表调到合适的档位，等所有的工作都做好之后，通上电源我们观察万用表的读数。

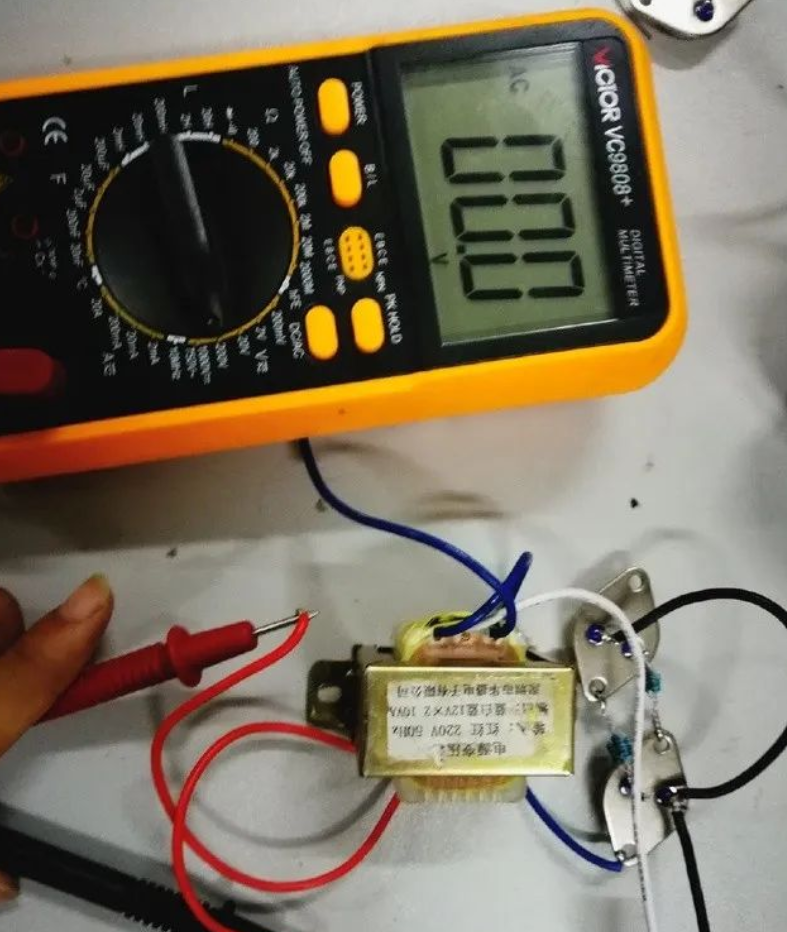

通上电之后其实你可以听到信号震荡的声音，这时候在万用表上就可以读出电压示数，我们这个是211V，而且是非常稳定的看来我们这个电路还是很简单实用的，光看说真是无法体会DIY的乐趣，大家可以做一下，体会一下动手的乐趣



END
