小米盒子拆解：“考古”8年前的产品，给我带来了一点震撼

来源:电子发烧友网发布时间:2023-03-112046浏览

电子发烧友网报道（文/李诚）电视盒子很多家庭都有，但你们看电视的时候有没有想过，这么一台小小的电视盒子，究竟是如何通过网络，将媒体内容投放到电视屏幕的呢？近日，笔者对一款来自小米的电视盒子进行了拆解。下文将会从外观设计到内部构造，从处理器单元到音视频输出等多个方面，带大家了解电视盒子每一个环节的工作原理。

外观及拆解流程

本次拆解的设备是一款型号为MDZ-16-AA的小米盒子，是小米较早前向市场推出的一款产品。在外观方面，产品以黑色作为主色调，采用了带有圆角的四方形设计。

设备正前方是一个用于接收红外射频信号的长条形红外接收窗，设备背面为外设接口。底部是设备的型号及供电参数，额定输入功率为5.2V/2.1A，耗电量约等于每小时0.01度电，相当于一度电可以连续开机100个小时，耗电量极低。

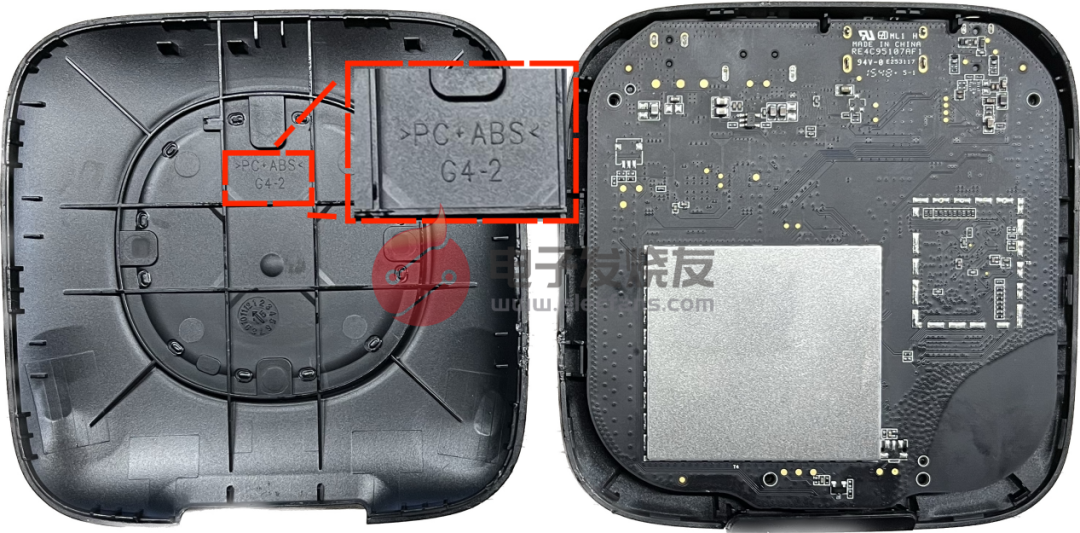

在分离外壳的过程中发现，这款小米盒子仅仅以卡扣的方式对外壳进行固定，并没有使用螺丝，这应该算是塑料件装配方式中，最简单、快速且成本低廉的一种紧固工艺。用料方面，外壳采用了PC+ABS工程塑料，此种材料具有很好的耐高温、抗冲击能力，在一定程度上，能够保证设备不会因为外力作用造成损坏。

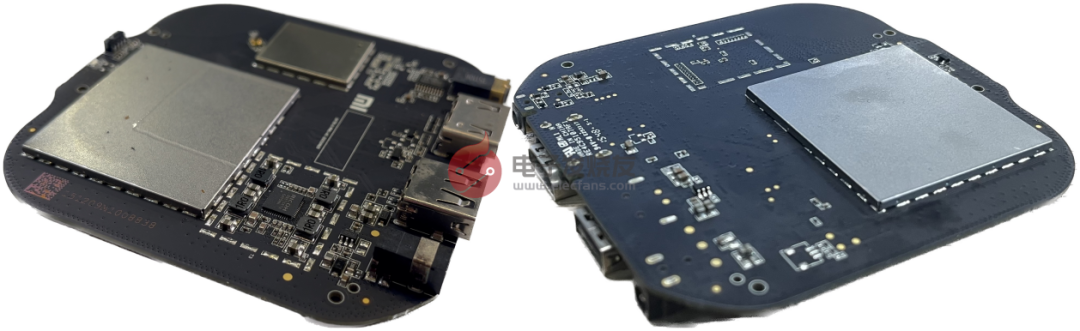

完成外壳分离后即可看到主板，考虑到电磁干扰对电路的影响，主板正反两面的核心电路均使用了金属屏蔽罩对其进行保护，以此保证设备运行的稳定性。

金属屏蔽罩与散热系统的巧妙设计

对于电视盒子此类需要长时间进行大量吞吐数据的设备而言，设备的散热能力与设备的综合性能有着至关重要的联系。如果散热效果不好，会直接影响设备工作的稳定性，出现降频、掉帧、卡顿，甚至死机等问题。

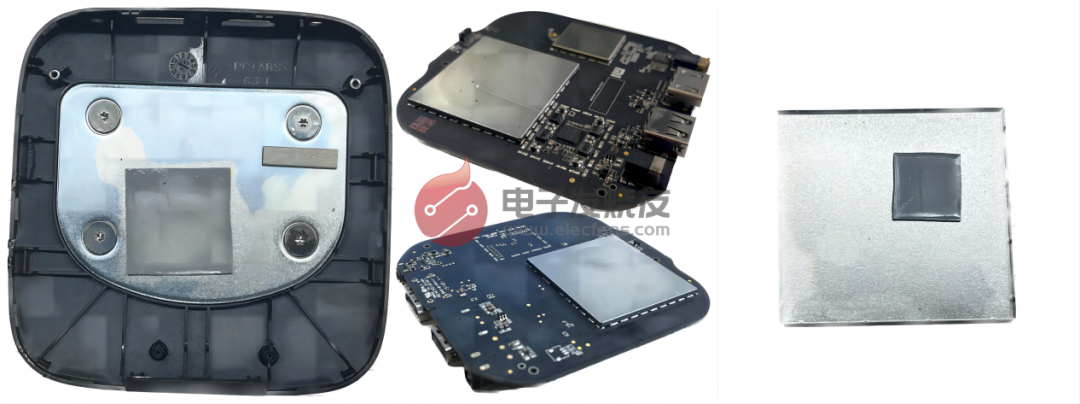

通过拆解发现，主板上的金属屏蔽罩不仅仅起到了隔绝电磁干扰的作用，还与上机盖的不锈钢金属块构成了一套自主散热系统。芯片在进行数据处理时所产生的热量，首先会通过导热硅胶片传递到金属屏蔽罩上进行一次散热，紧接着传递到屏蔽罩上的热量，又会通过上机盖上的导热硅胶片传递到不锈钢金属块上进行二次散热。除此之外，主板还采用了广布过孔的方式提升设备散热性能。

电视盒子工作原理分析

拆下屏蔽罩后即可看到设备的所有电路，主板保持了小米一直以来的设计风格，采用黑色作为基板的主色调，主要的元器件与接口都集成在板子正面，整体看起来科技感十足，布局也十分规整。

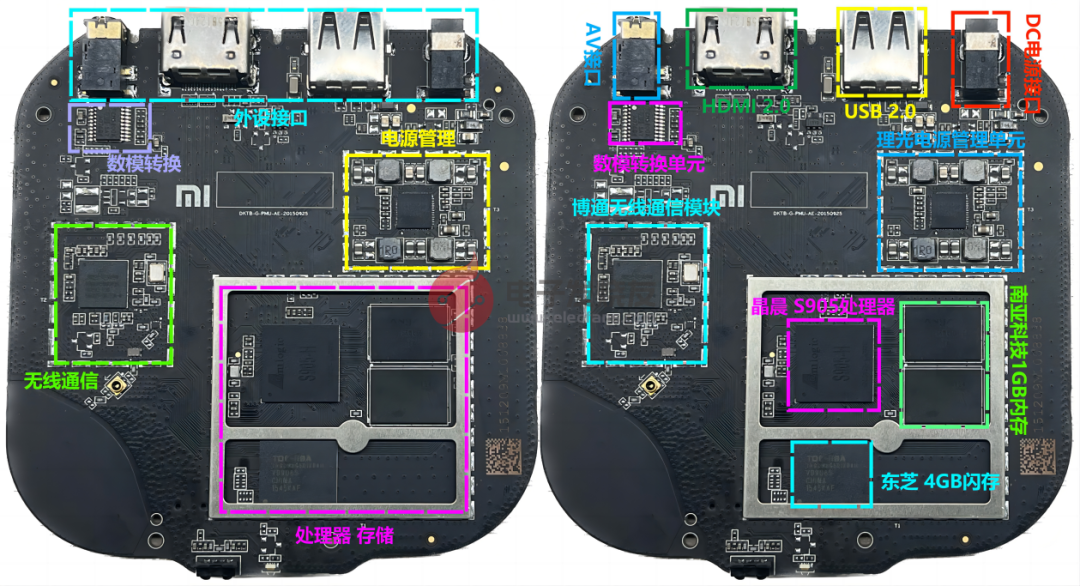

以功能划分，主板可分为外设接口单元、电源管理单元、处理存储单元、无线通信单元和数模转换单元6个部分。接口部分从左往右依次是：3.5mm AV音视频接口、HDMI 2.0接口、USB 2.0接口以及3.5mm DC电源接口。从板子上提供的接口来看，这款电视盒子并没有设计网线接口，而是以无线通信模块取而代之，在应用场景上会存在一定的局限性。

外设接口下方的电路为电源管理单元，采用了理光的RN5T567多路输出电源管理芯片。这颗芯片可同时支持4路DCDC降压输出，以及5路LDO线性稳压输出。主要负责根据芯片的工作电压，对外部输入电源进行调制，为不同的芯片提供一个相对稳定的电压环境，保证芯片的性能。总的来说，这颗芯片的集成度很高，使得这部分电路的空间占用率很小，有利于产品设计的小型化。

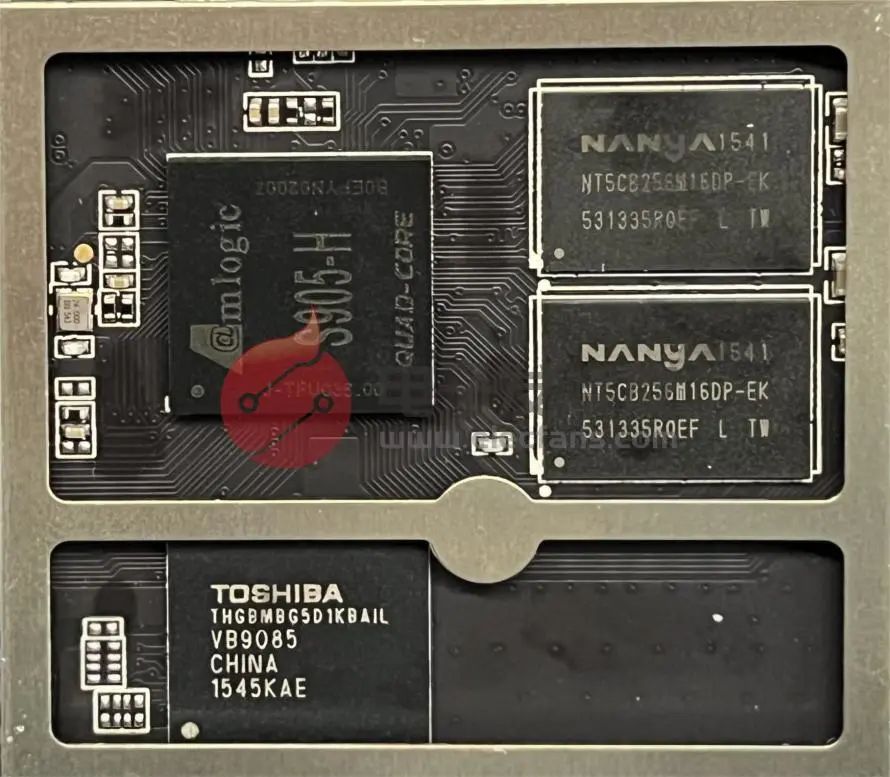

处理器的性能对视频的解析、画质的优化，以及性能的高低有着决定性的作用。这款电视盒子所使用的处理器芯片是来自晶晨半导体的S905-H。这是一颗采用了四核A35框架的处理器芯片，主频最高可以达到2.0 GHz。同时还配备了5核的Mali-450图形处理器，具备4K 60fps、1080P、H.265等多制式的视频硬件解码能力，同时支持杜比和DTS音效。这种配置要是拿到现在来看的话，确实比较一般，但是在当时的性能表现，已经是相当不错的了。在存储方面，这款电视盒子内置了两颗512MB的南亚科技DDR3 512MB内存芯片（型号：NT5CB256M16DP）和一颗东芝的4GB闪存芯片（型号：THGBMBG5D1KBAIL）。其中，闪存芯片主要用来存储数据，内存芯片主要用来处理数据。值得一提的是，这款电视盒子不惜增加电路的设计难度，在内存容量不变的情况下，采用了双通单的设计，用两颗512MB的内存芯片构成1GB，以此提高处理器与内存芯片的数据传输速率与设备的整体性能。

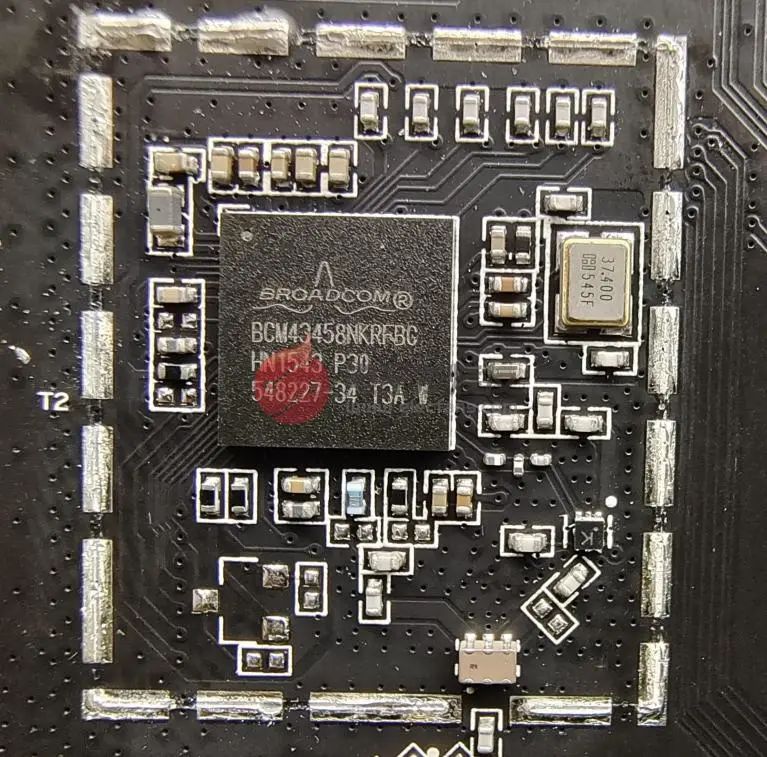

处理器左边是采用了博通无线连接方案的无线通信单元，芯片型号为BCM43458NKRFBG，该芯片同时支持2.4/5GHz双频Wi-Fi以及蓝牙4.1。其中，WiFi连接主要用于访问互联网视频资源，经下载的视频数据，会通过处理器芯片进行解码还原，再由外设接口向显示器输出。

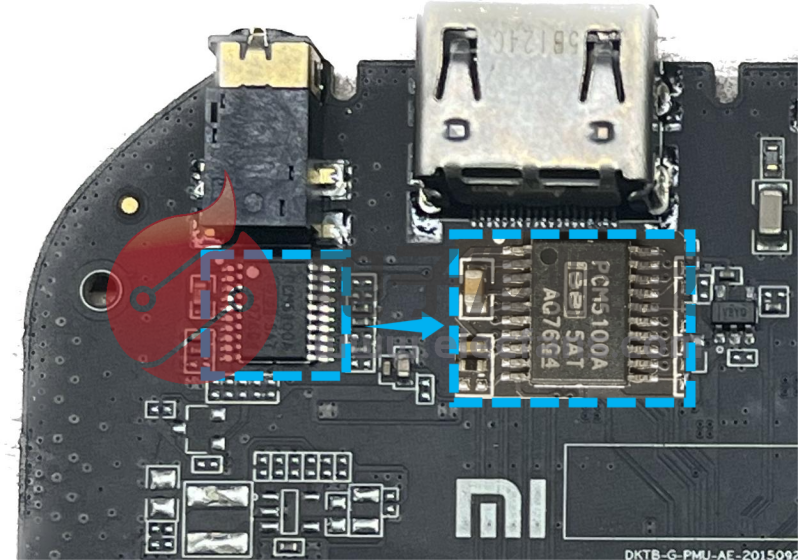

由于经过处理器芯片处理后的视频信号属于数字信号，而AV视频输出接口属于模拟信号输出接口，因此在通过AV接口输出视频信号之前，需要将数字信号转换为模拟信号后再输出。为完成信号的转换，这款电视盒子在处理器芯片与AV接口之间，使用了一颗来自TI的PCM5100A数模转换芯片对视频信号进行二次调制。

结语

通过拆解发现，虽然这是一款小米在几年前就已经推出市场的一款电视盒子，在功能和配置方面比不上现在，但是在产品的做工和用料方面，还是能看到小米非常用心的，经得起时间的考验。
