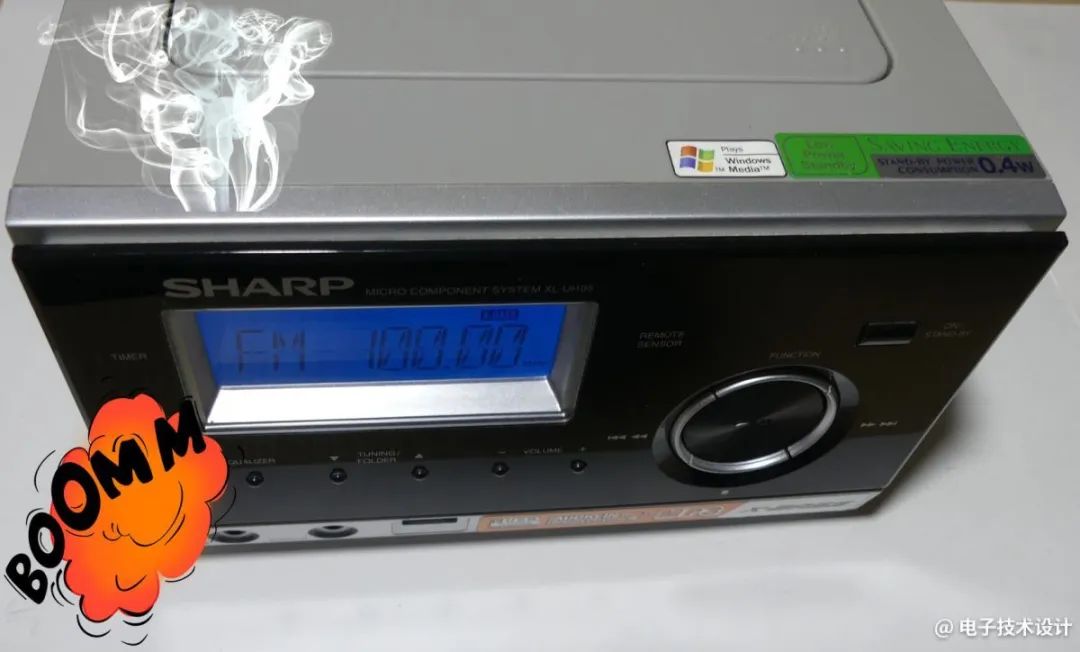

那天是星期一，必须要喝咖啡的，我是公司里第一个去休息室的。我打开浓缩咖啡机和迷你音响，但音响里传来的不是音乐，而是轰鸣声。我认为有人将设备切换到了AM波段。我看了看显示屏，它显示的频率在FM范围内，然后显示屏变暗，定时器LED亮起，外壳内部发出了一声响亮的爆裂声。过了一会儿，我找到电源插头并将它从插座中拔出，以防止事件进一步发展。我看了看设备，一缕缕白烟从通风口里缓缓冒出……

有什么会损坏呢？

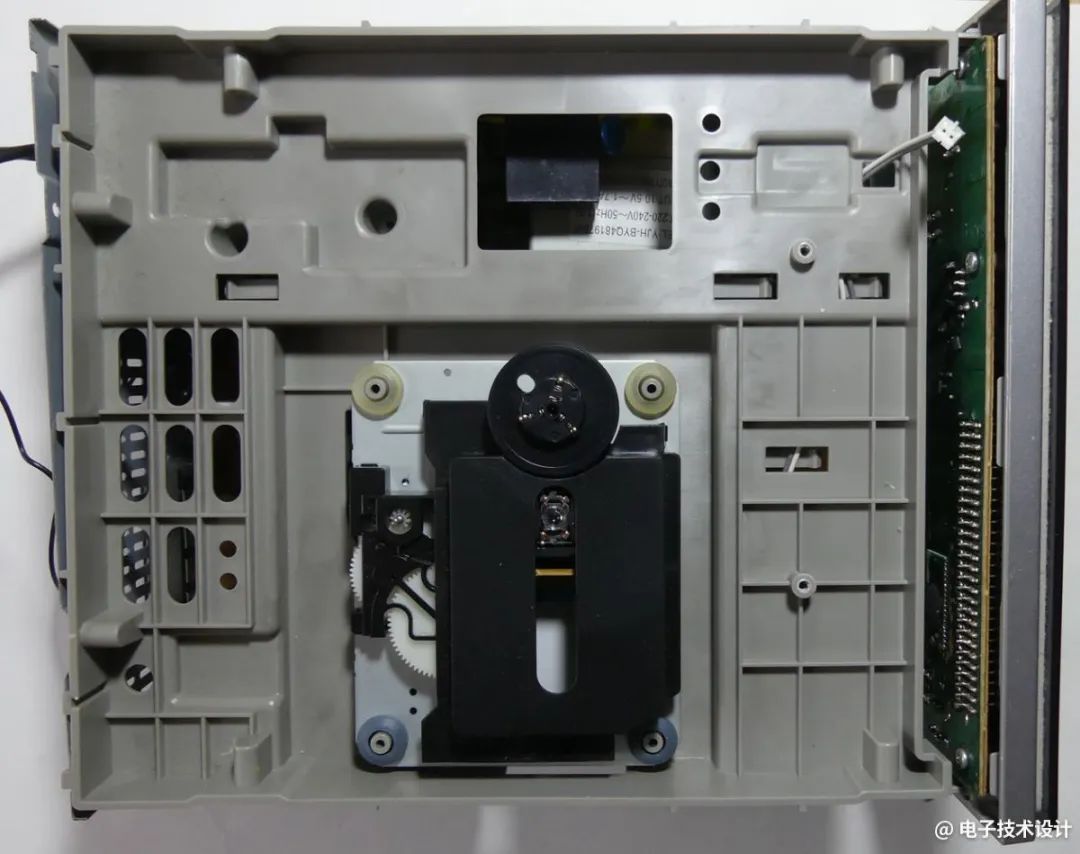

我的第一个想法是，开关模式电源可能提供了过多的电压，导致设备的主电路爆炸了。在这种情况下，得到的就是一堆电子垃圾……过了一会儿，我想起了一个标签，称赞在待机模式下具有低功耗，确实在打开设备时总是伴随着继电器的咔哒声。它可能是由带有电容器、电阻器和齐纳二极管的电路供电，在这种无变压器电源的电路中可能存在短路和损坏。我还想过设备的通风口有可能有昆虫被散发的热量吸引进来，这也会造成损坏。对于这样的声音和烟雾效果，损坏的位置应该很简单，目检就足够了。外壳用螺栓固定，除了前面板把手外，没有使用闩锁。螺丝标在后面板上。取下盖子后，CD光驱可见：

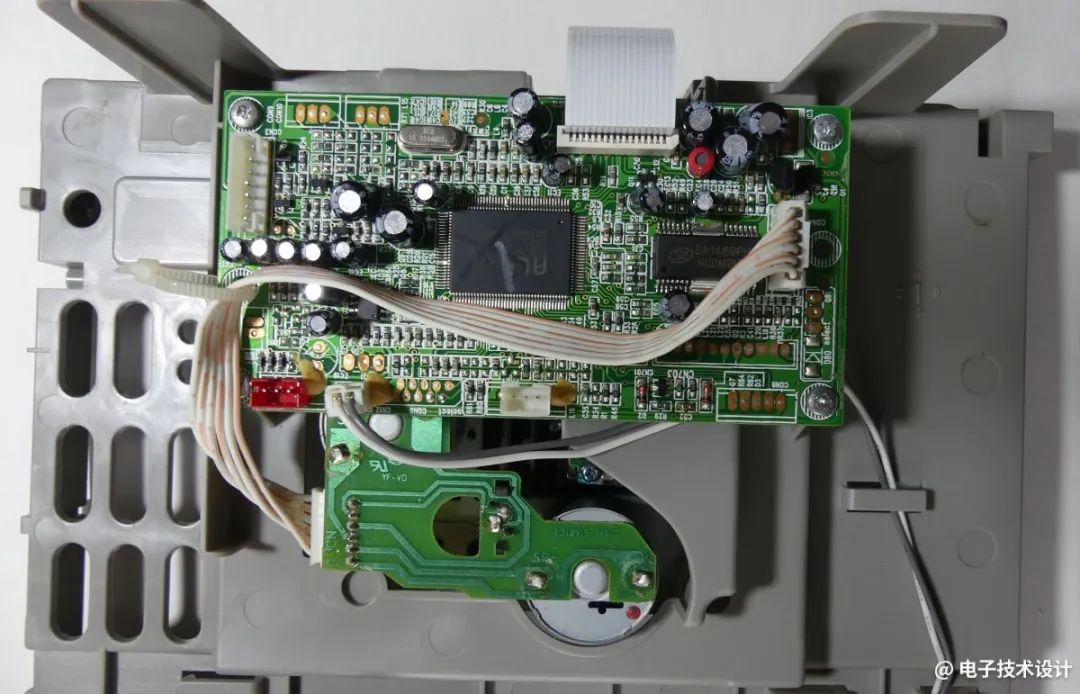

这块板子由有刷电机驱动，连接器有不同的颜色和尺寸，这样就能方便后续组装：

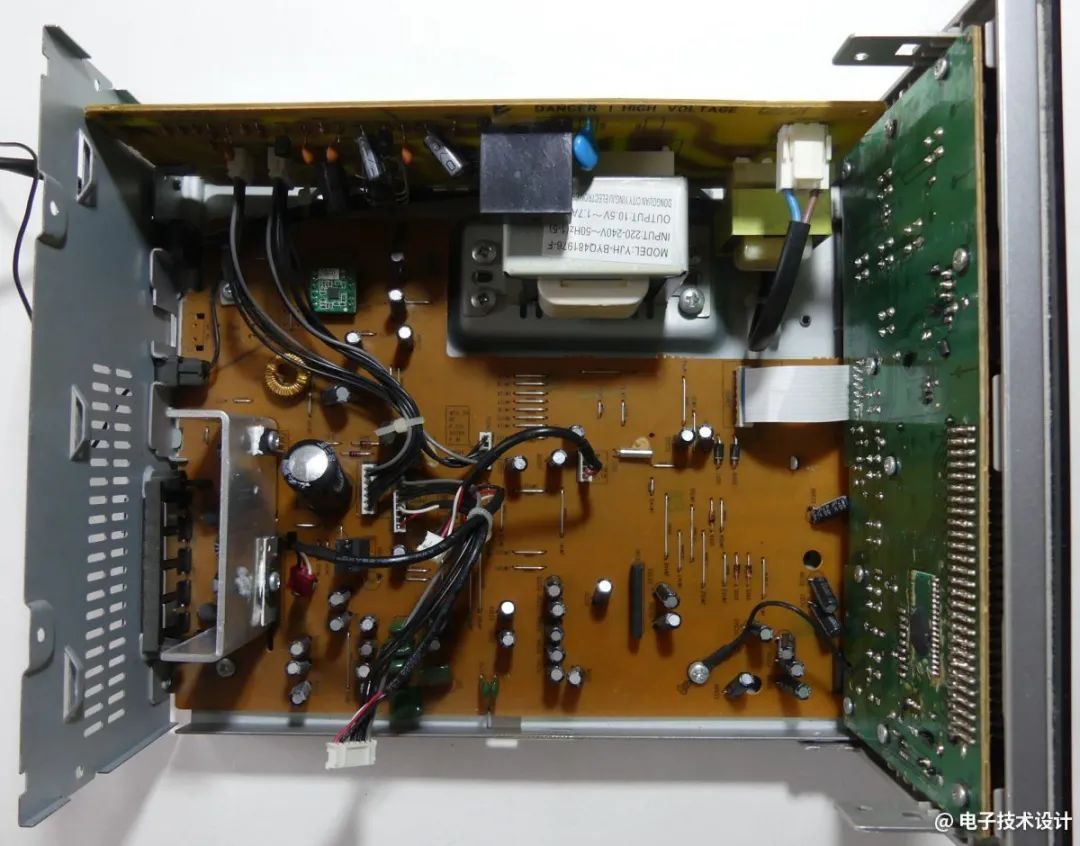

在光驱下方，可以看到主板：

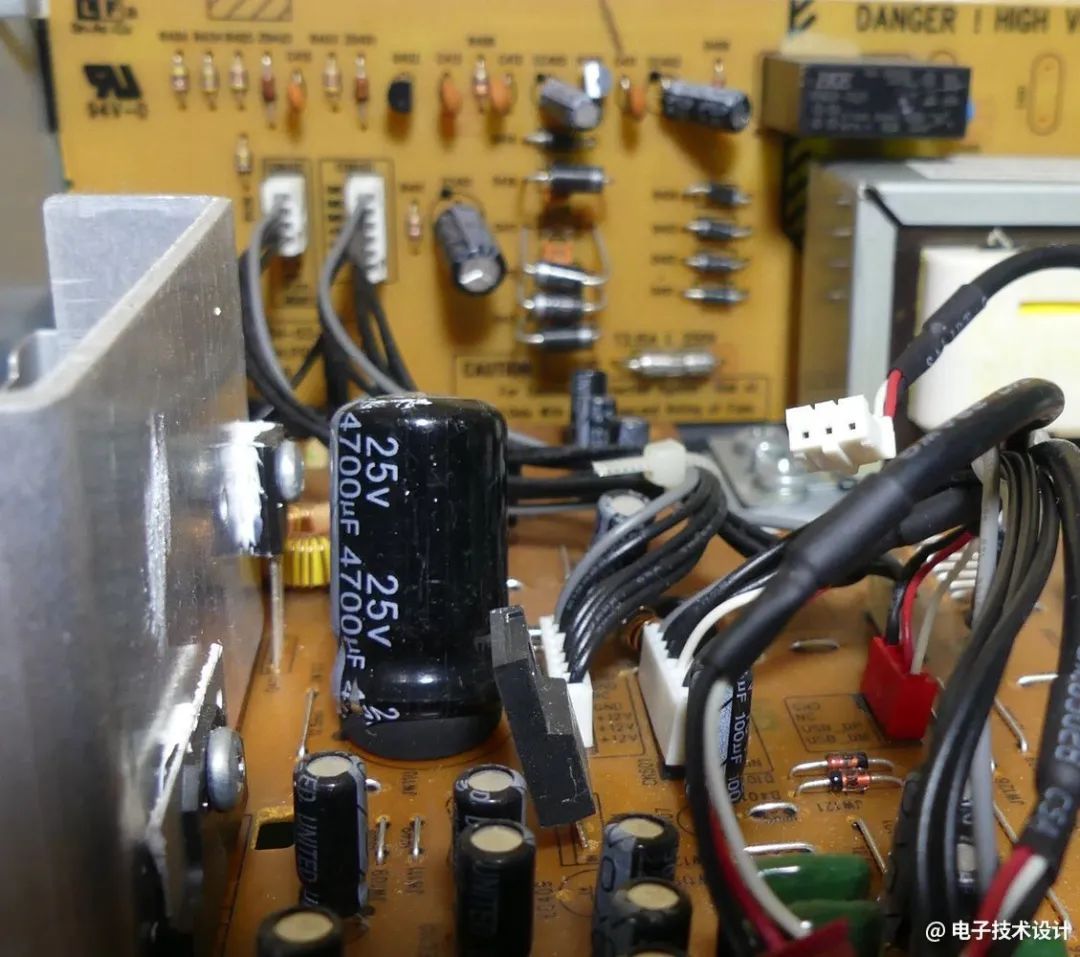

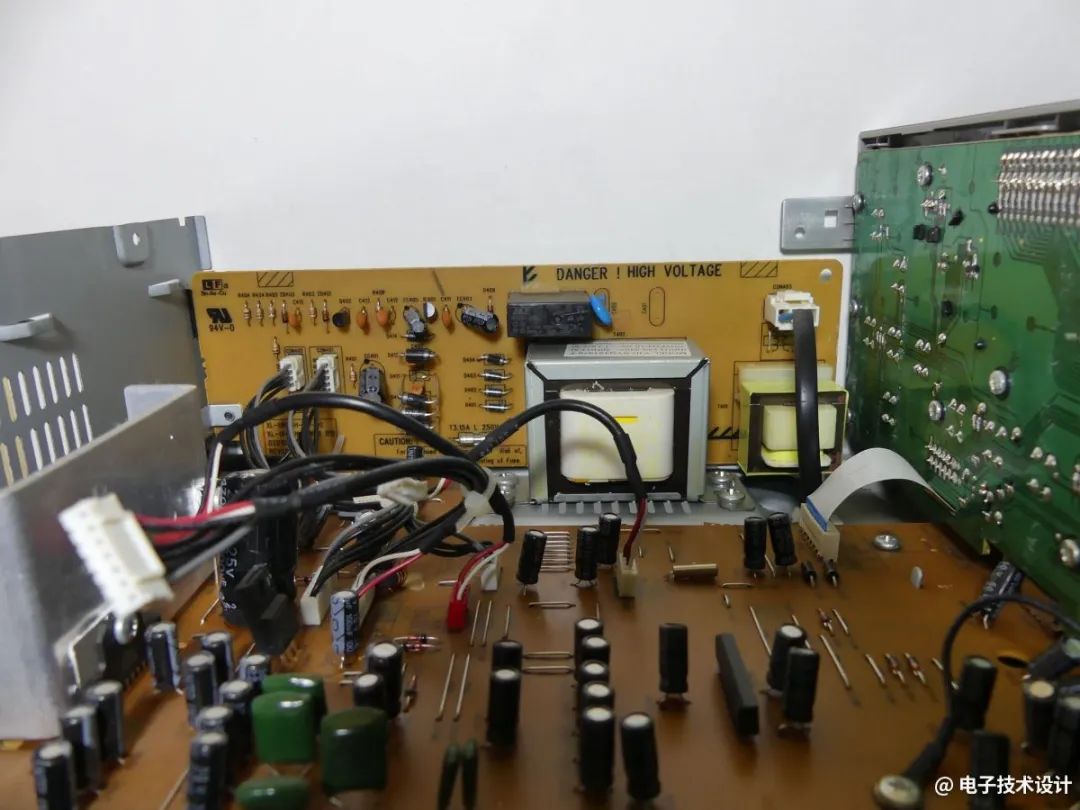

电源原来用的是变压器：

无线电调谐器是一个微型模块：

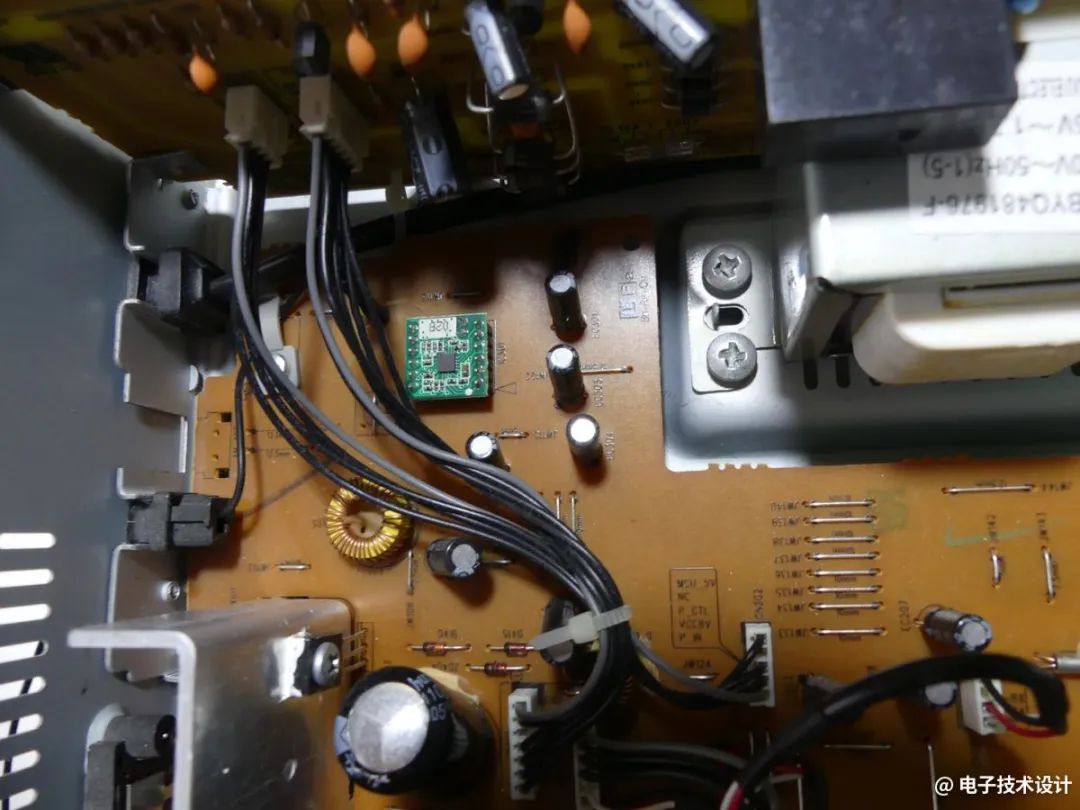

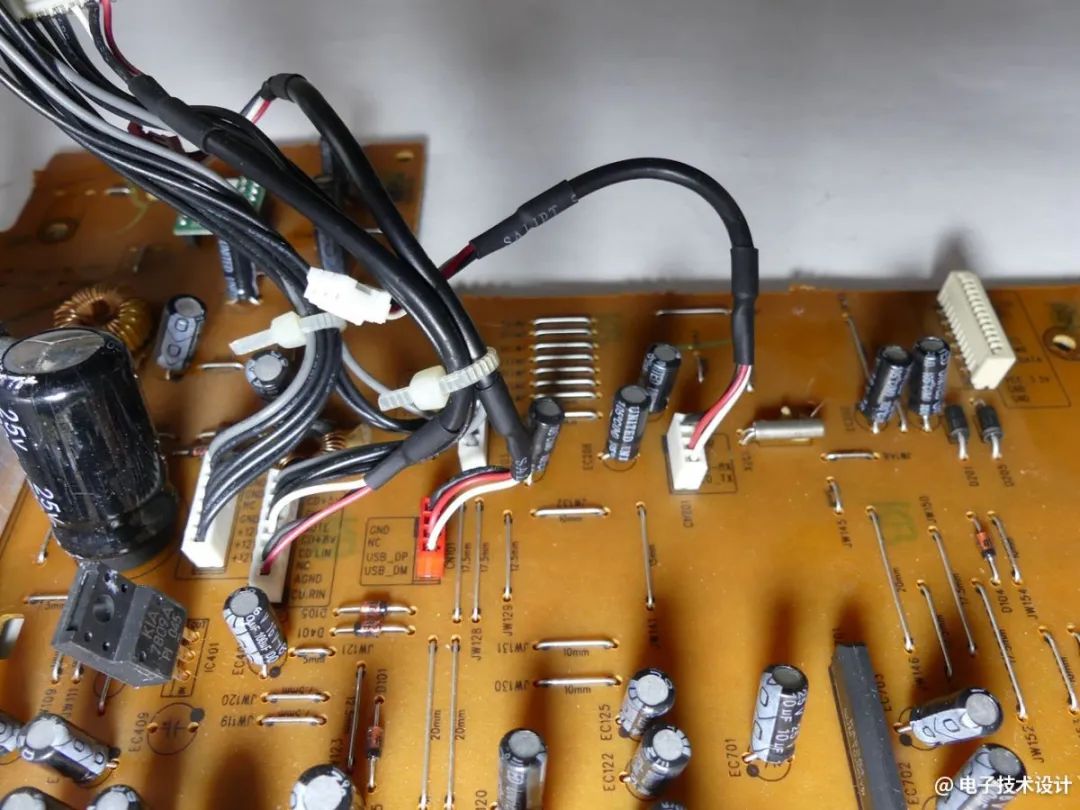

电路板上的连接器进行了描述，这就使维修变得非常容易：

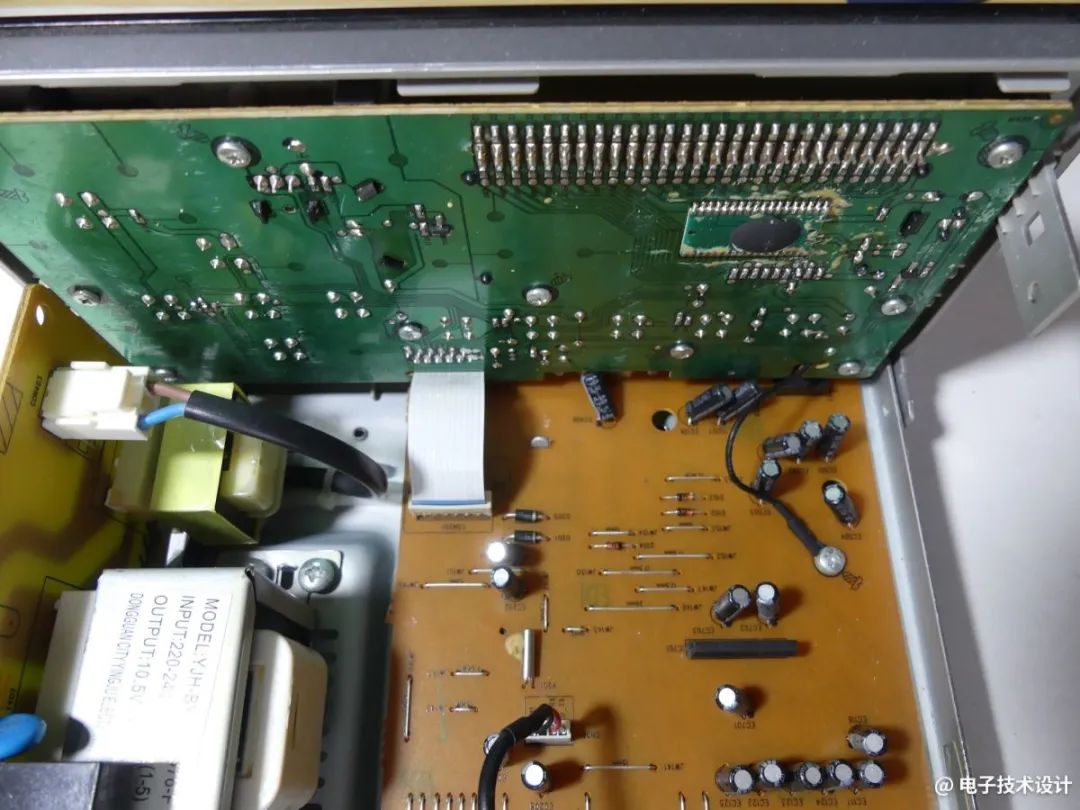

前面板连接了一根松紧带：

损坏发生在哪里？

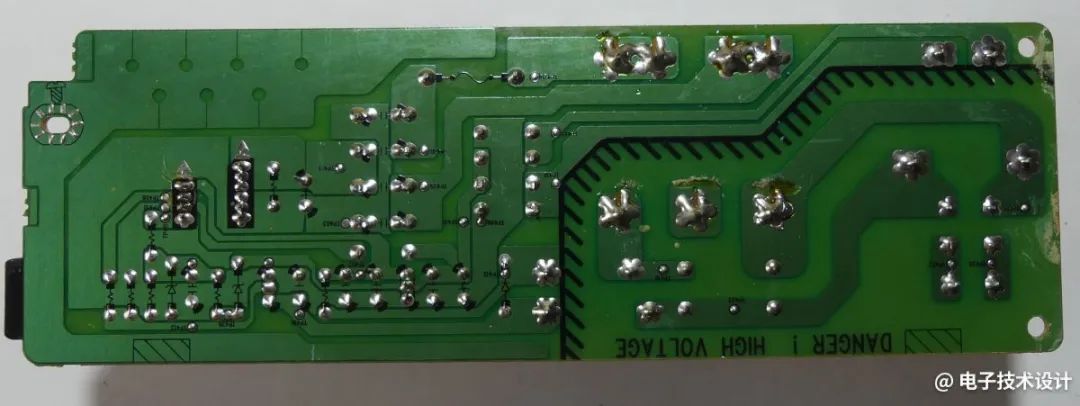

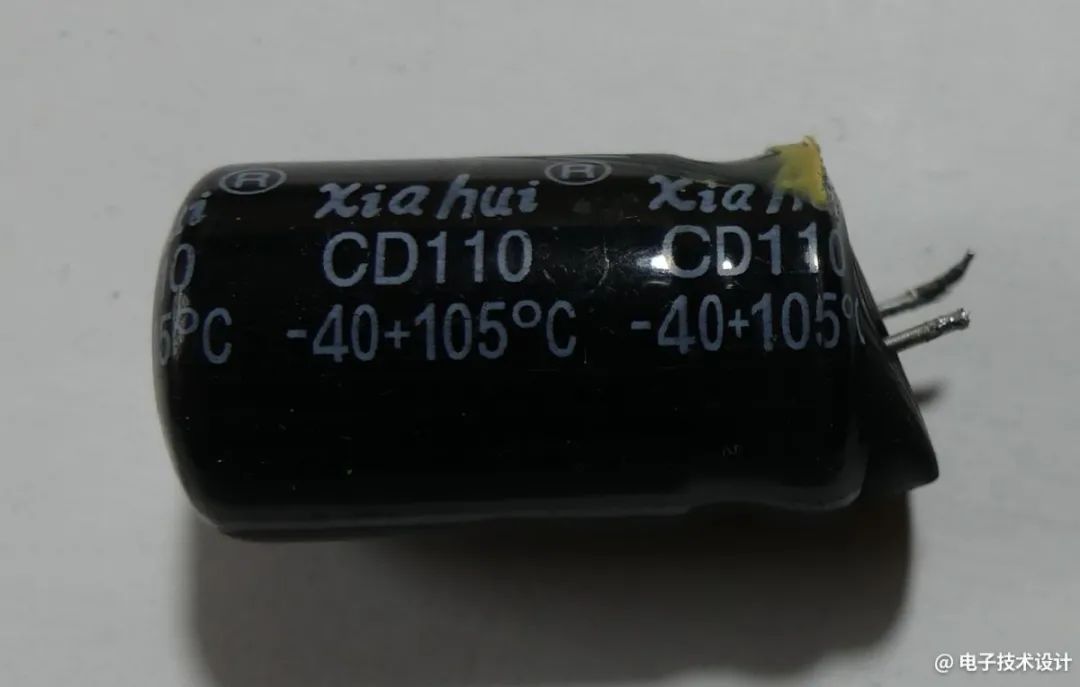

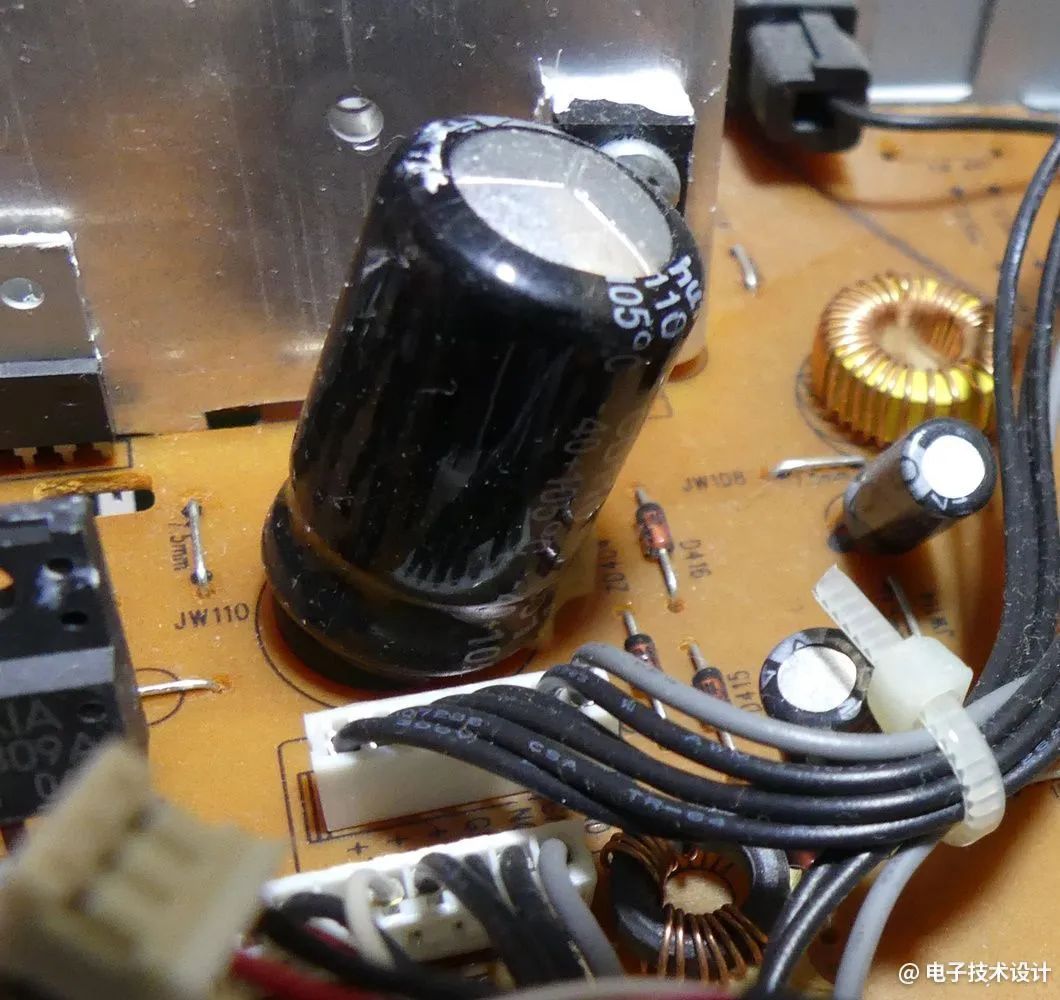

原因很简单……可以从下面看到：

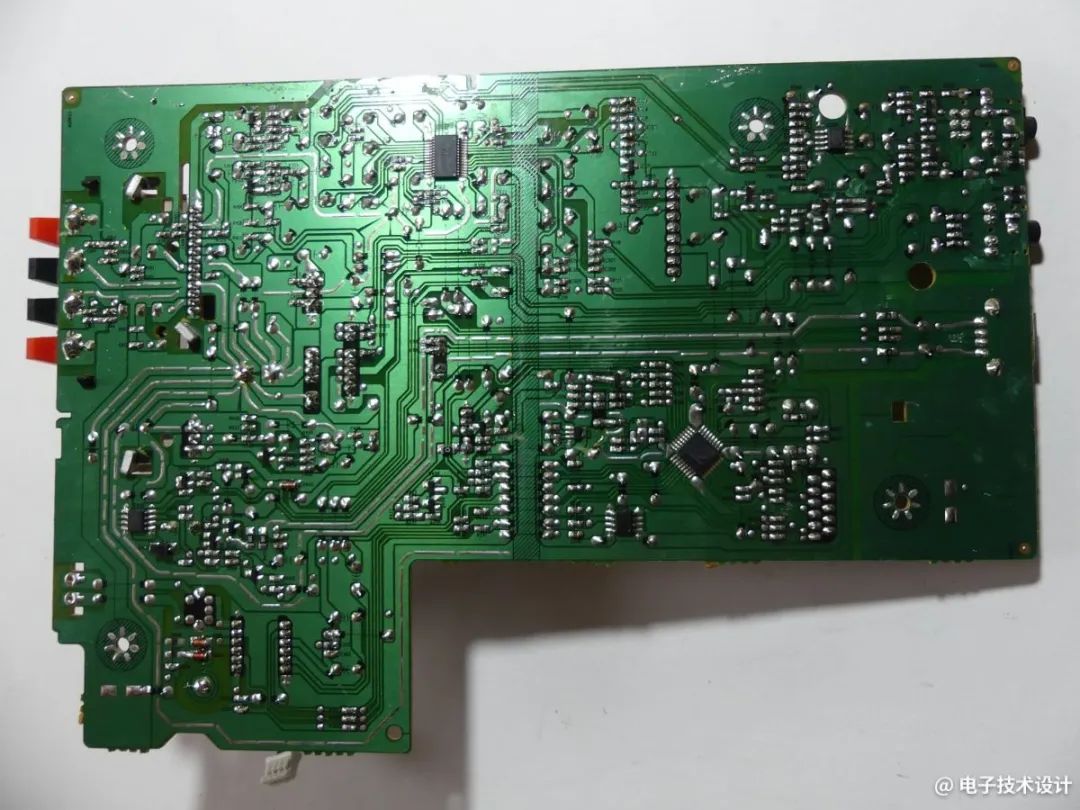

更换电容器后，该设备就可以正常工作了，不会为电子垃圾供电，而是会继续让我们在享受早餐和在社交室休息时变得愉快。更换电容器需要拆开主板，其底层隐藏着几块集成电路：

睡眠模式下的小功率电源如何工作？

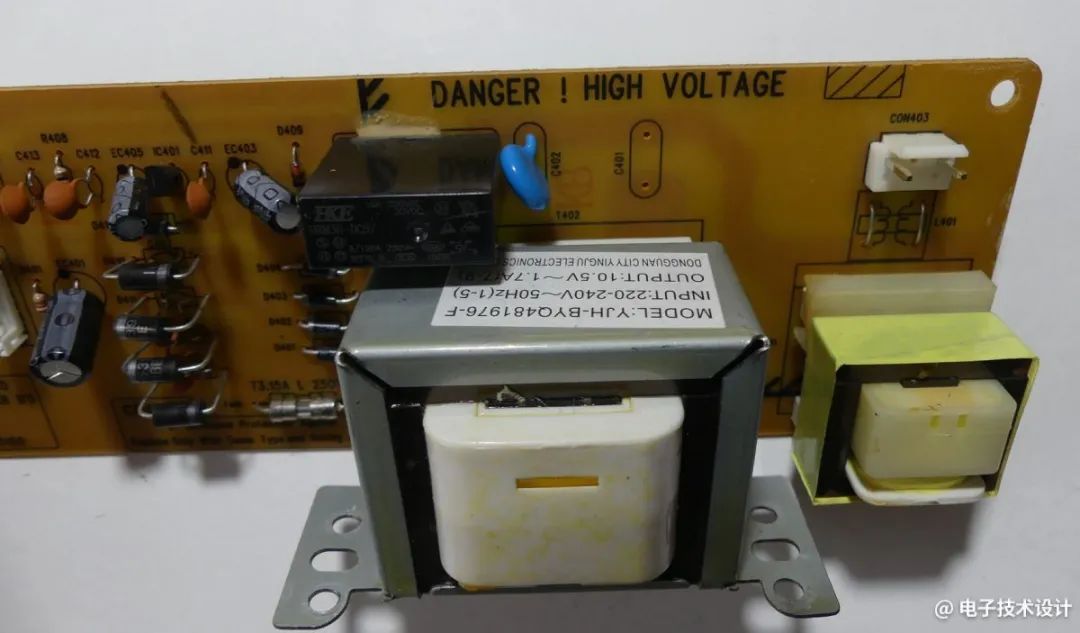

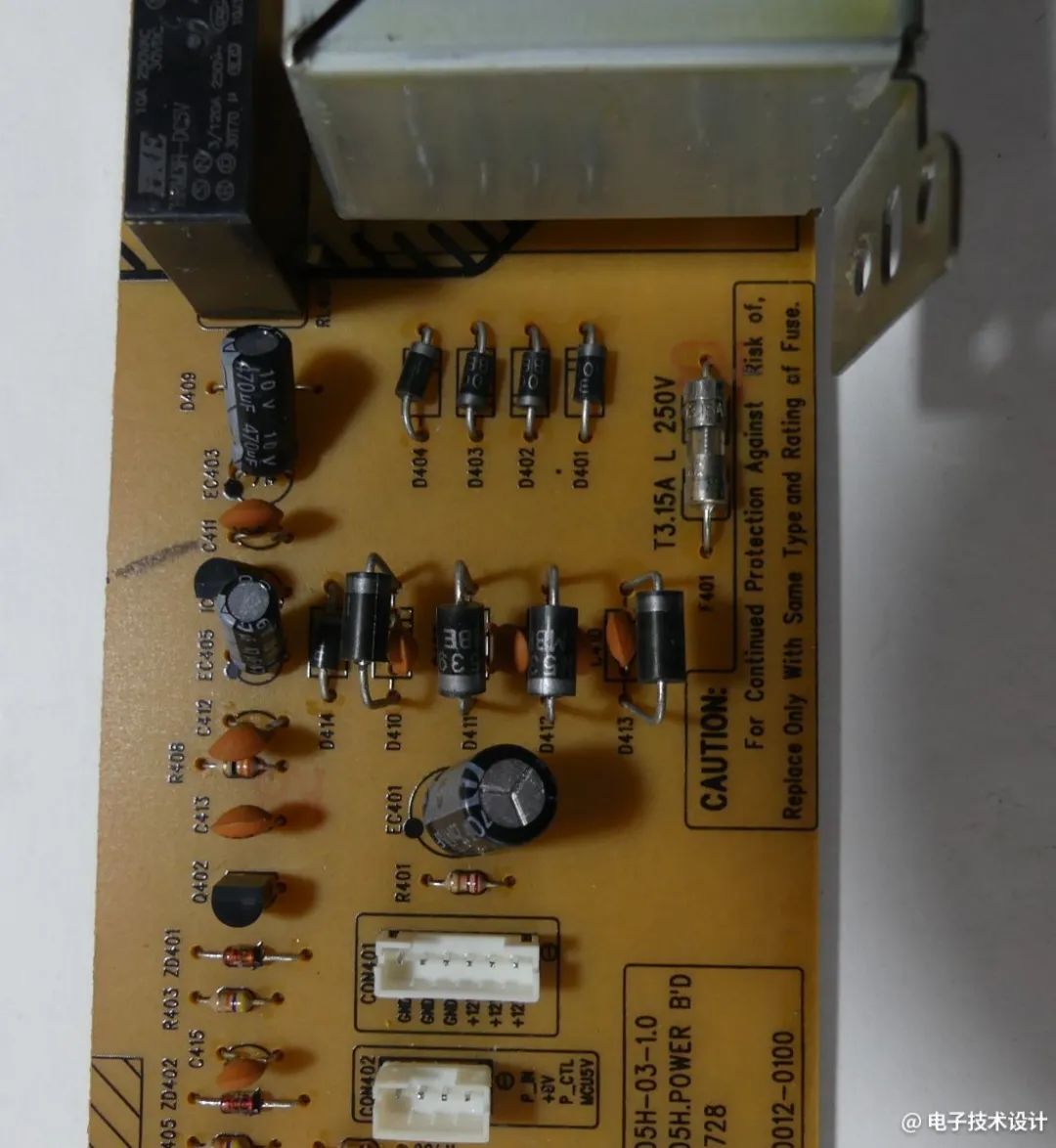

从下图中可以看到变压器初级侧的黑色继电器开关：

继电器是如何供电的？

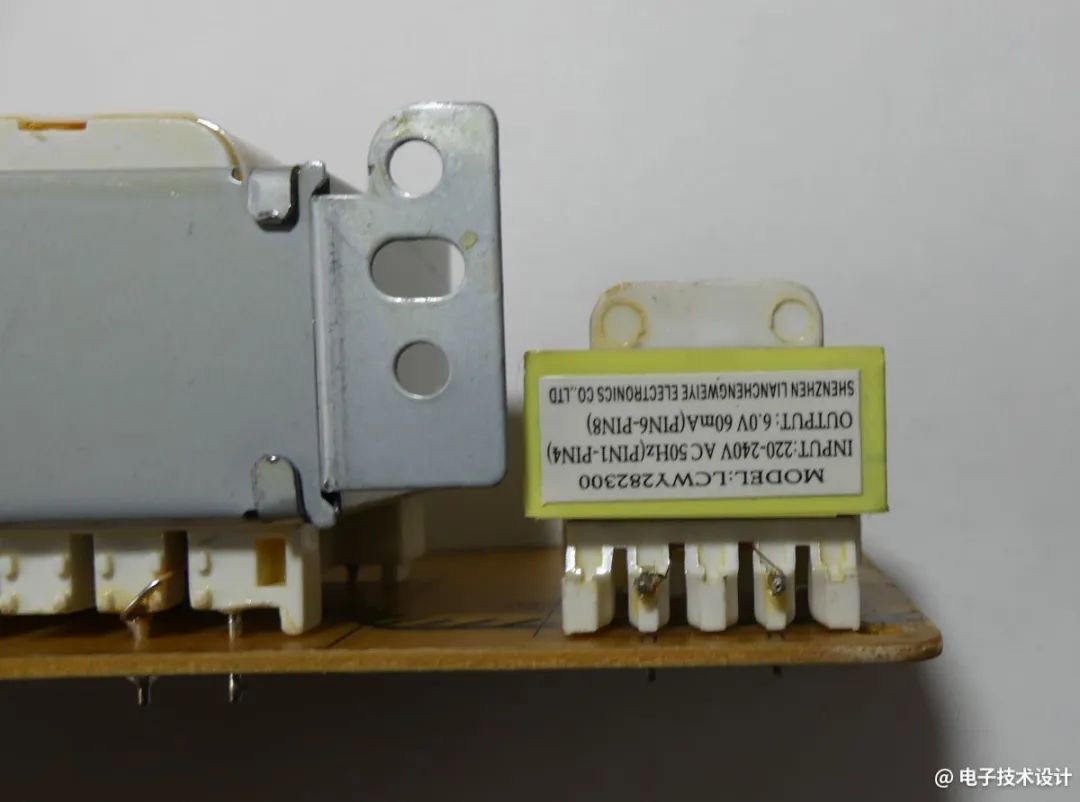

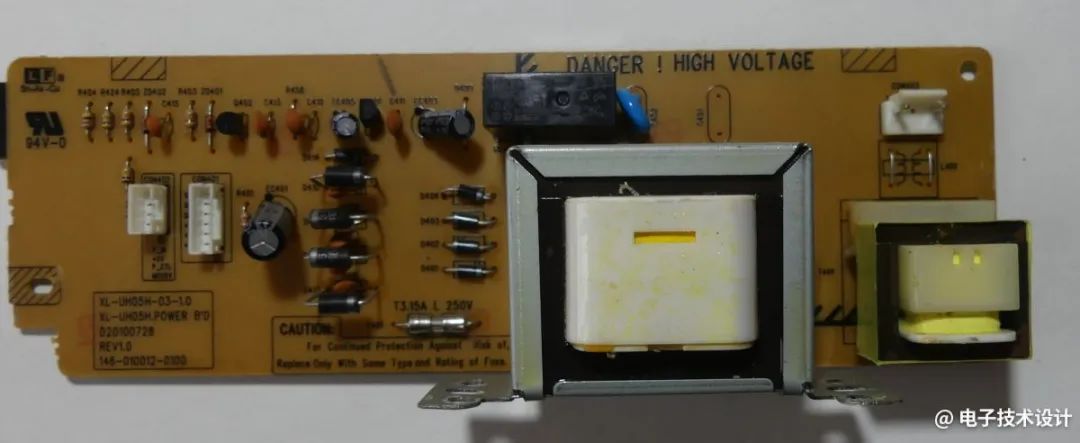

我最初认为是滤波器的东西原来是第二个较小的变压器：

电源板上有两个整流桥。一个到主变压器，另一个到机顶盒。电容器与二极管并联被接通，我在音频设备中多次遇到过这种解决方案，但我不知道这实际上到底有什么用……如果你知道这个问题，请提示我一下。

这次的维修非常简单，故障原因也微不足道。我很少看到损坏的瞬间，在这种情况下我认为这是个更严重的故障。该设备又能够播放了，并且在工作期间继续让我们变得更加愉快。设计人员考虑到了坚固的外壳，以及相对容易的维修。PCB上良好的标签和易于重新连接的连接器简化了拆卸、诊断和重新组装。可以看到电路板各处都有详细的说明，并且将一些滤波器更换成了跳线或者未焊接的元器件。
