询问 AI听说有同学用万用表测阻抗
01_Impedance R我们最熟悉的是电阻,初中物理就开始讲了。对纯电阻来说,流过它的电流,随着施加在它两端的电压大小而变化。I=U/R

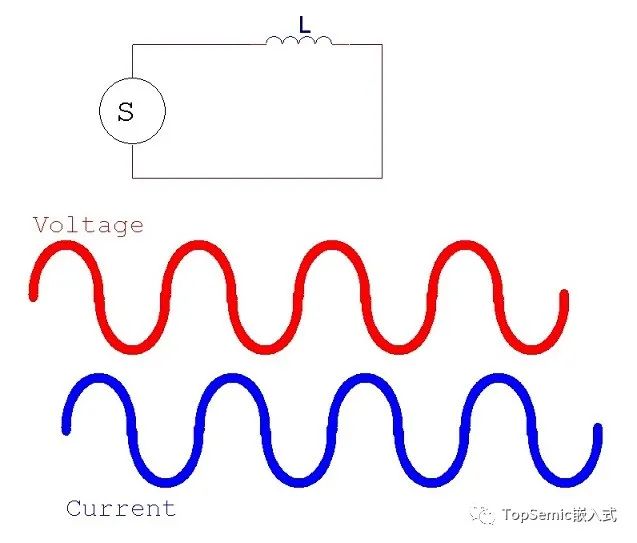

对于电感来说,流经它的电流不能突变,它的电流会比电压落后90°。为了表达这种相位上的超前或之后,它的阻抗引入了虚数。感抗XL = jωL,j表达了电流会落后电压90°,角频率ω= 2πf。感抗随着频率的升高而变大。

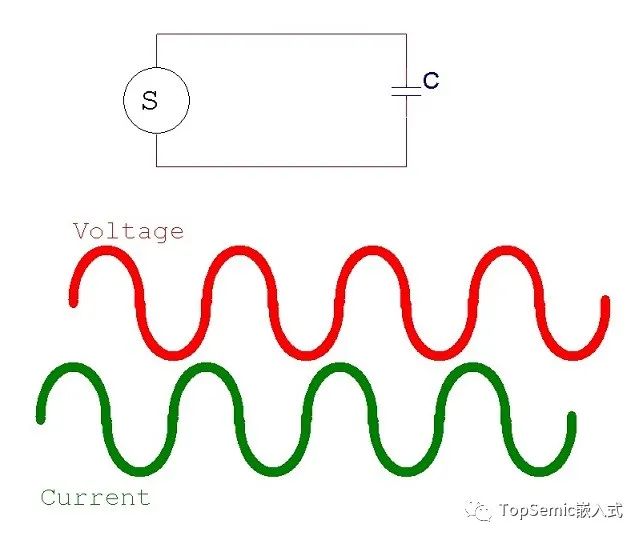

03_Impedance C对于电容,电极板两端的电压不能突变,它的电流会比电压超前90°。容抗XC = 1/jωC,它随着频率的升高而变小。

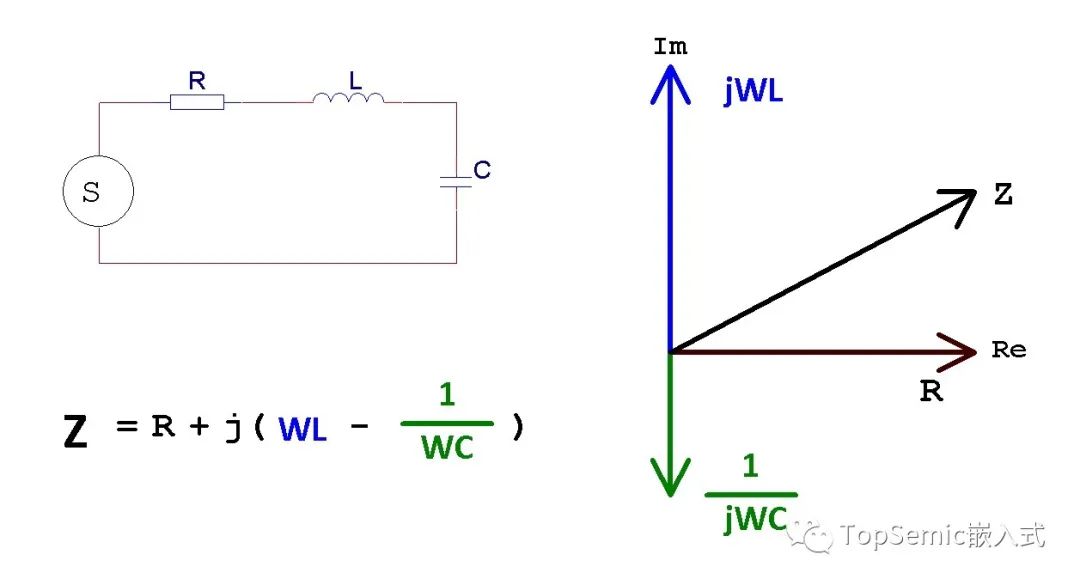

04_Impedance Z如果电路中有这三种元件,那么总的阻抗Z不是一个固定的值,而是和信号频率有关系。如果感抗和容抗正好相等,整体上呈现纯电阻。如果感抗大于容抗,整体上则呈现感性,反之呈现容性。对于这三种元件,你会发现,学的越多,理解起来就越复杂。如果我们看一下一些大牛们推导公式的过程,不由会产生,吾生也有涯,而知也无涯的感慨。为什么要做阻抗匹配根据我们要达到的不同目的,阻抗匹配也可以有不同的理解。比如说一个直流或低频信号源,通过导线连至负载,如果我们的目的是让负载得到最大功率,在这种情况下,导线的电阻可以忽略,可以推导出,当负载的电阻和信号源内阻相等时,负载得到最大功率。随着信号频率的升高,信号源内阻和负载的感抗和容抗开始无法忽略,此时如果想要在负载得到最大功率,需要内阻和负载的电阻相等,电抗大小相等且方向相反。即共轭匹配。以上都是信号源频率比较低的情况,或者说信号波长远大于导线的情况。当频率继续升高,波长小到跟导线长度达到一个数量级,甚至波长小于导线长度,此时传输导线的阻抗就不能被忽略了。当然在这么高的频率,我们的目的一般不会是让负载得到最大功率,而是把信号源的波形,完美地传送到负载。高速数字电路设计中,我们通常说的是这种阻抗匹配,它的目的是防止信号反射,保持信号的完整性。传输线的阻抗
05_Impedance DC对于直流或低频信号,我们可以认为导线是非常小的纯电阻,所以导线上电压,可以认为处处相等,电流也处处相等。

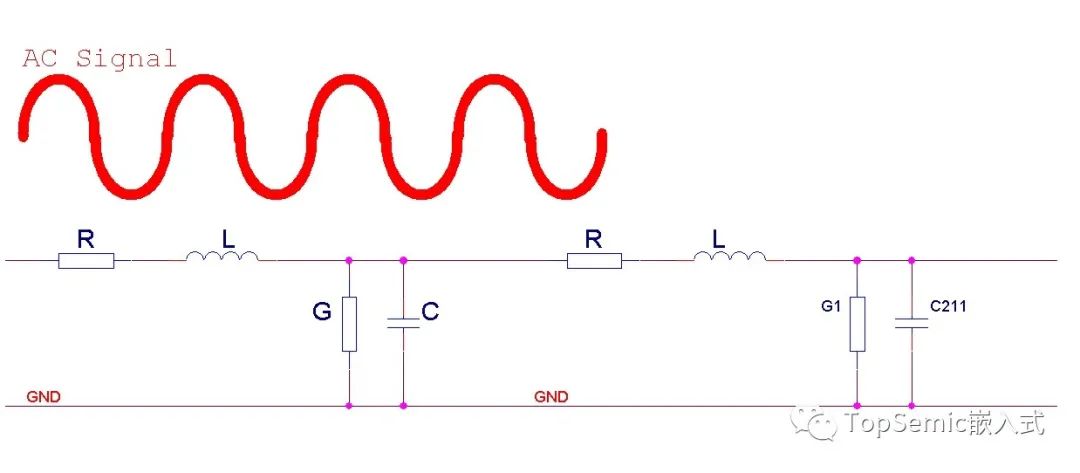

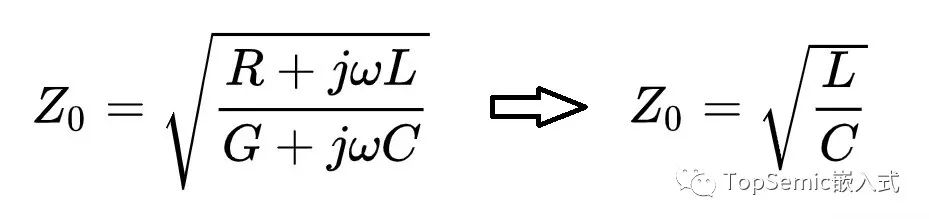

06_Impedance AC对于高频信号,同样的一段导线,不能再被看作纯电阻,而是如上图存在寄生电感,与地线存在寄生电容,跨导。在这种情况下,信号沿导线传播时受到的阻力,和导线的长度就没关系了,只跟单位长度导线的电阻,跨导,寄生电感电容,和信号频率有关。频率越高,感抗和容抗越起到主导作用,忽略掉R和G,导线的特征阻抗变为右边的形式,它只跟导线的寄生电感和电容相关。
07_Impedance Z0下面我们来看看在实际电路板中如何做阻抗控制。PCB布线如何做阻抗控制先熟悉一个概念:介电常数,因为它会影响特征阻抗。介电常数(Dielectric Constant),这个数值可以表示一种材料贮存电荷能力的大小。我们知道电容的大小,与电容两个极板间填充的物质有关。通常拿真空作为一个基准,其它物质与它作比较得出一个相对数值。假设一个电容在真空中的大小是C0,把物质X填入电容的两个极板之间后,电容变为Cx,那么这种物质的介电常数就是E=Cx/C0。常见物质介电常数:真空 1空气 1.000585玻璃片 1.2 -- 2.2乙醇 2.5冰 3.2石英 4.3FR4 4 -- 4.7水 81.5Er越高,高频信号越容易通过,即高频的损耗越大。为减小高频损耗,可以选用一些Er值低的PCB板,当然成本会高一些。现在我们看一下实际例子,用工具软件计算走线的阻抗值。阻抗计算比较常用的是Polar si9000,它是一款收费软件。好的阻抗控制,需要紧邻布线层有一个完整的参考平面,可以是GND层,也可以是POWER层。当然也可以两面都有参考面。下面是4种比较典型的布线方式:Coated Microstrip 带阻焊的微带线

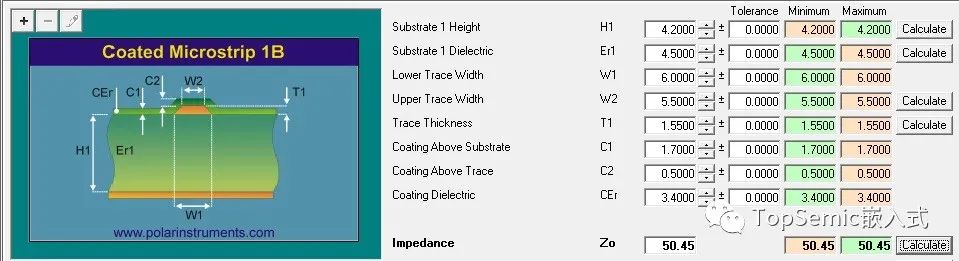

08_Coated Microstrip这是PCB的横截面,上面是布线层,下面是参考面。我们看到计算阻抗需要填入一些参数:Substrate 1 Height H1 导线到参考面的距离Substrate 1 Dielectric Er1 基板介电常数Lower Trace Width W1 走线下端宽度Upper Trace Width W2 走线上端宽度Trace Thickness T1 走线铜厚度Coating Above Substrate C1 基板绿油厚度Coating Above Trace C2 走线覆盖绿油厚度Coating Dielectric CEr 绿油介电常数Impedance Z0 即计算出的阻抗Edge-Coupled Coated Microstrip 带阻焊的差分微带线

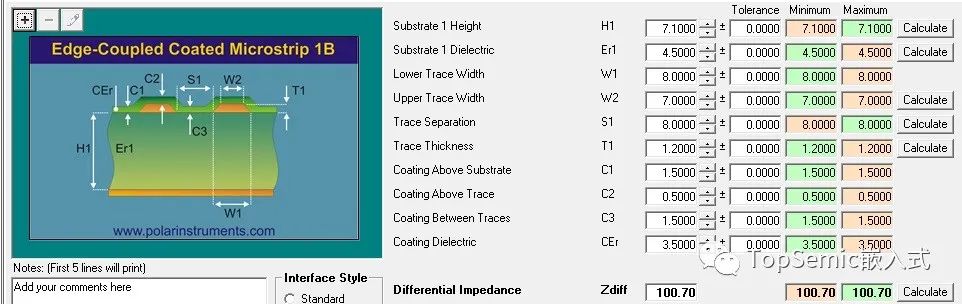

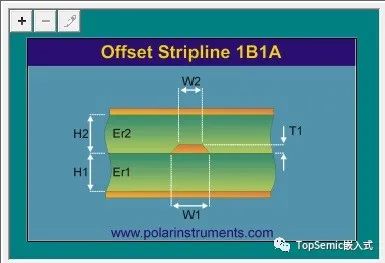

09_Edge-Coupled Coated Microstrip多了两条走线之间的距离S1,绿油C3。Offset Stripline 带状线

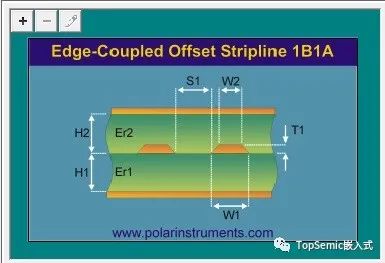

10_Offset StriplineEdge-Coupled Offset Stripline 差分带状线

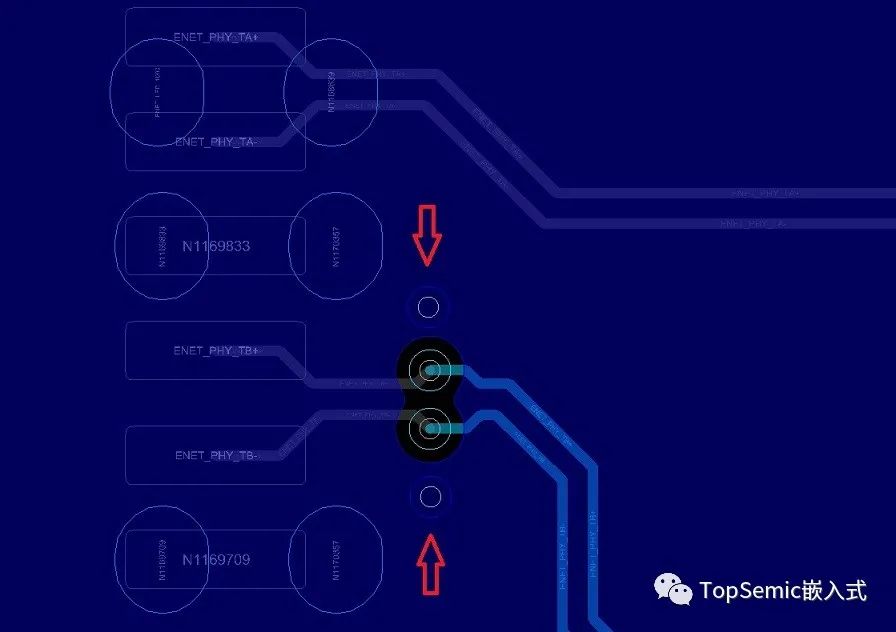

11_Edge-Coupled Offset Stripline高速数字电路中,保证阻抗的连续性很重要,因为在阻抗不连续的地方一定会发生信号反射。所以走线宽度一直要保持一致,尽量不要过孔。差分对线间距要保持不变,如果用过孔一定要成对出现,而且在参考平面也要打过孔。
12_Impedance Via都有哪些线需要做阻抗控制一般来说,单端用50欧,差分用100欧。1000M/100M以太网,HDMI,SATA 差分100欧姆。对DDR3 存储器来说,时钟线和控制线(CE#, WE#, OE#, and WAIT#)是必须要做阻抗匹配的,地址线和数据线对阻抗匹配要求稍低一些。USB3.0/2.0 差分90欧姆。对于RF射频天线上的模拟信号,需要做共轭匹配,常用阻抗是50欧姆。END
