一个很熟的客户需要画一块小板，说是很着急，需要今天就画好打板，请求我帮帮忙。我看了他发过来的资料，评估了他的设计要求，知道这个板很简单，应该简简单单操作一下就可以完成了。
我思考了一下，反正现在有空，闲也是闲着，不如就帮他这个忙。于是就答应他的请求，帮他设计这个小板。
我开始操作起来。
首先，仔细看规格书，清楚元器件的各项参数的尺寸大小。

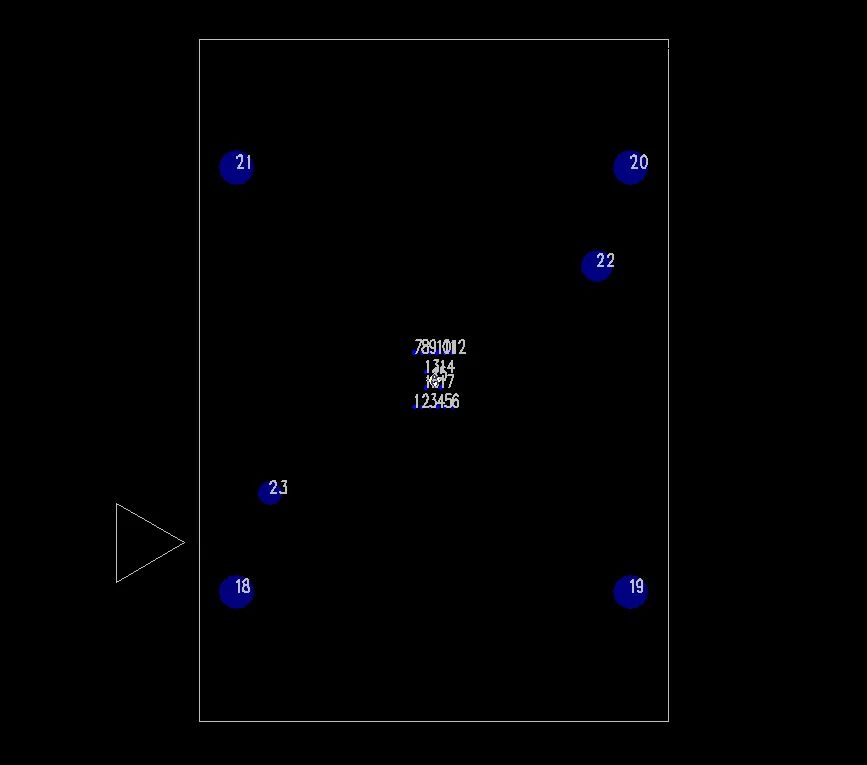

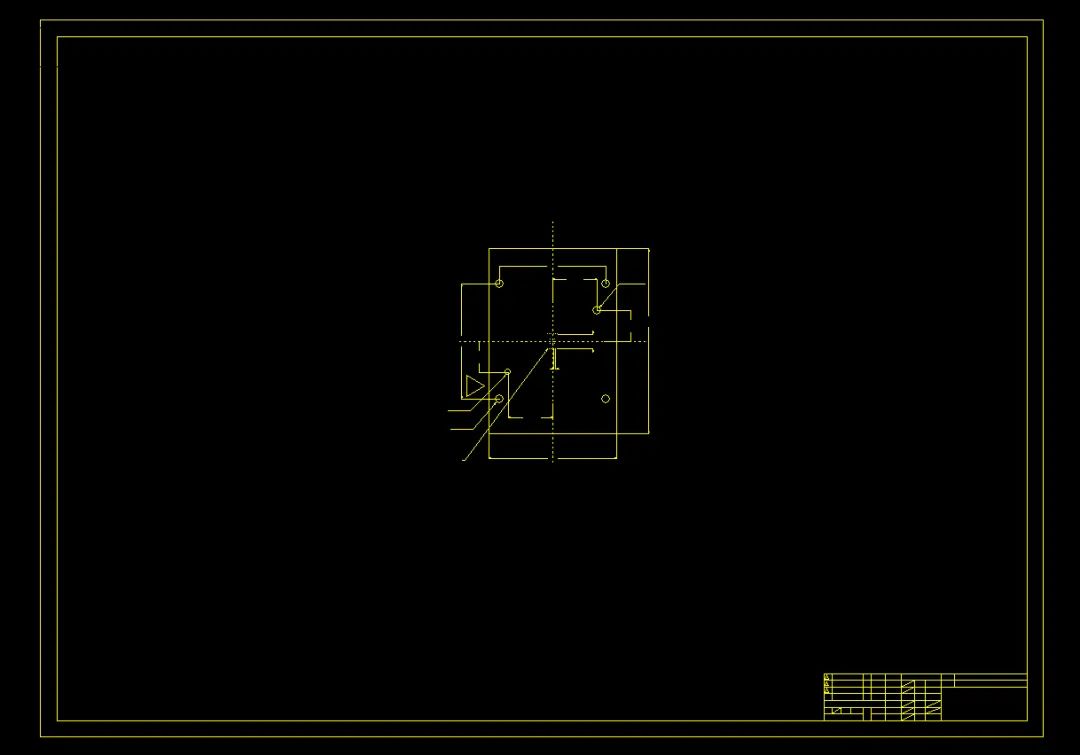

然后，导入元器件的DXF文件，开始设计元器件的PCB封装。导入DXF文件后，要测量元器件的尺寸大小是否正确，如果尺寸大小不对，还要通过放大或缩小的方法让尺寸大小准确。
有DXF文件的元器件，设计起PCB封装，方便快捷很多，也不怕出差错。不需要自己参考规书一笔一画设计元器件的外框，尺寸参数没看清楚就容易出错，管脚间距大小也要仔细查看，也很容易出错。

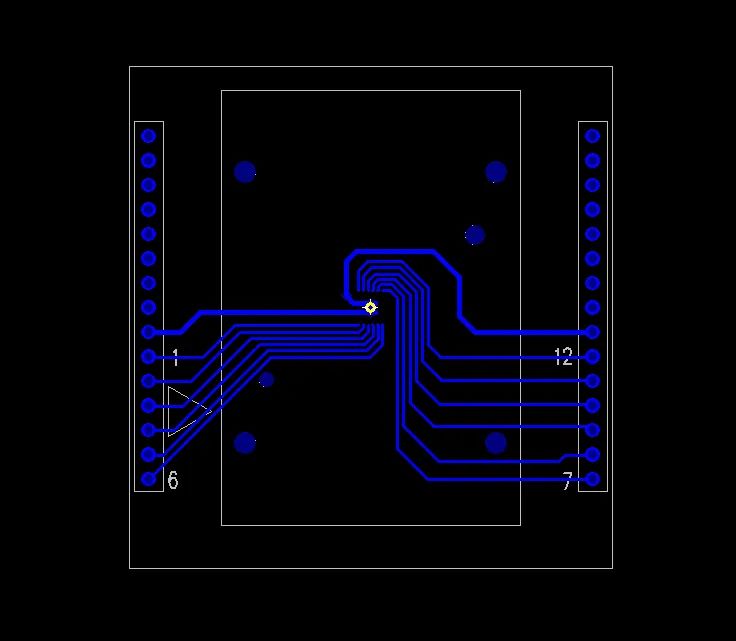

接着，完成了PCB设计，前前后后一共花费了半小时，完成的PCB效果如下图。
最后，检查了一下，没有问题，就交付给了客户，客户检查后，说没有问题，就给我付了款。
